0.4
mm
Pitch
Series
5802
AC/DC 0.3A
シリーズ
5802
（Series）
基板間高さ
0.8mm
（Stacking Height）
極間隔
0.4mm
（Pitch）
極数
10∼60
（No. of Positions）
定格電流
（Rated Current)
定格電圧
AC/DC 50V
（Rated Voltage）
耐電圧
AC 250Vrms/min.
（D.W.Voltage）
コンタクト材質
（Contact Material)
インシュレータ材質
（Insulator Material)
½用温度範囲
（Operating Temperature)
銅合金 Copper alloy
耐熱樹脂 Heat resistance plastic
−40∼85℃
SERIES 5802

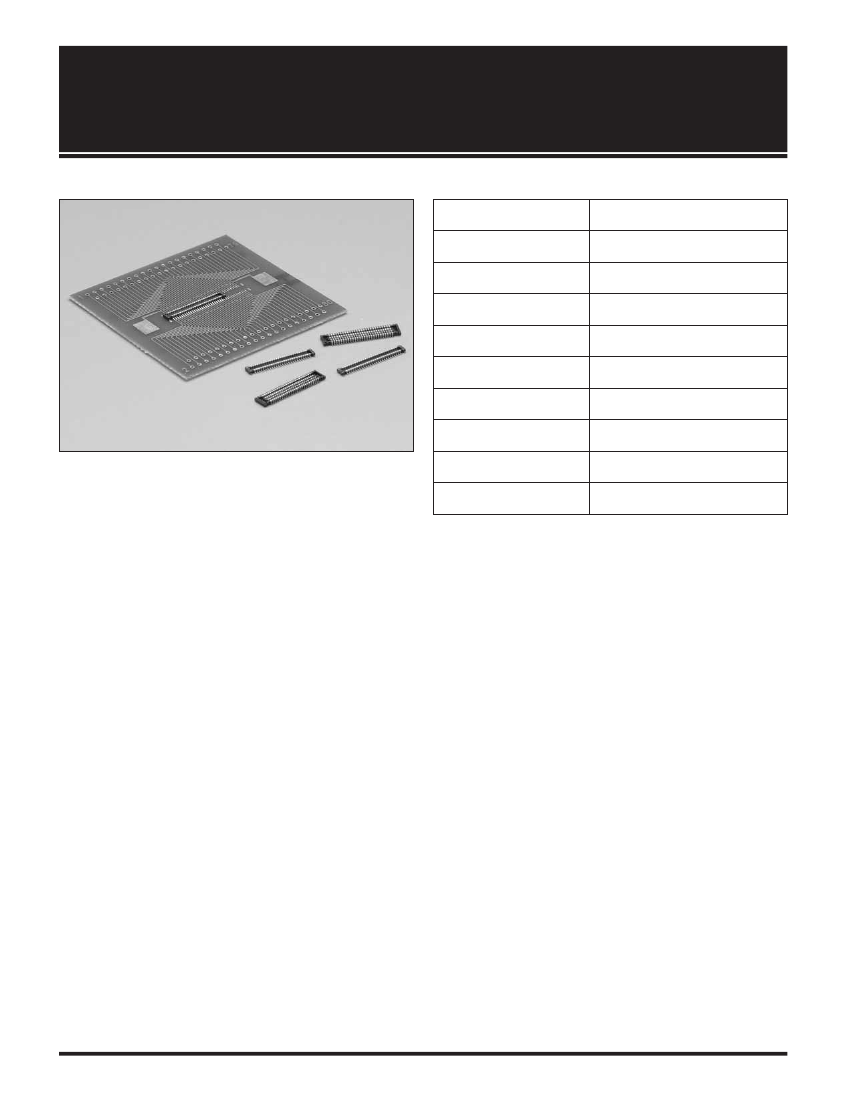

◇概要
5802シリーズは、携帯電話・PHS・デジタルAV機器等の急速な小型化や薄型化に対応する、0.4mmピッチの超½背・省面積の基板対基板コネク
タです。基板間高さ0.8mm、端子を含めた幅寸法は3.2mmを実現しました。
◇Outline
Series 5802 is a 0.4mm pitch, ultra low profile, and space-efficient, Board to Board connector that responds to a surge of down-
sizing and slimming requirements for cellular phones, PHS, Digital AV apparatus and etc. 0.8mm in stacking height and 3.2mm in
width including tails are realized.
◇特長
(1) 基板間高さ0.8mmで端子を含めた幅寸法は3.2mmと超½背・省面積タイプのコネクタです。
(2) スリム・½背でありながらコネクタ裏面は底壁が½成されており金属の露出がなくデッドスペースが小さいことから、端子のランド対向間にパタ
ーン配線が可½であり、高密度実装に最適な構造です。
(3) 高い接触信頼性を実現するために、接触構造は振動や½下衝撃に強い挟み込み構造を採用するとともに、接触部は飛散したフラックスや付着した
異物を排除する独自接点構造を採用しました。
(4) 嵌合構造は「FINE-LOCK構造」を採用し、超½背と優れたクリック感・高い嵌合保持力との両立を実現しました。
(5) コネクタに嵌合させ、導通、短絡を簡易にチェックするチェッカーコネクタもご用意しております。
◇Features
(1) The most space-efficient type connector among industry that achieves 0.8mm in stacking height and 3.2mm in width.
(2) Because no part of pins were exposed owing to the bottom wall of the connector in spite of its slim and low profile, a pattern
can be laid between lands of tail rows, which enables less limited pattern layouts on boards.
(3) The pinching structure, highly resistant to vibration and drop shock, is adopted in contacts and the original structure exclud-
ing splashed flux or foreign matters attached is adopted on contacting points in order to obtain high contacting reliability.
(4) "Fine locking mechanism" adopted for mating structure realizes the nice clicking response and firm retention force against
unmating despite of the ultra low profile.
(5) A checker connector to be mated with a connector is also available to check electrical continuity or short circuit of the con-
nector.
本カタログには推奨めっきを掲載しております。めっき種類・仕様、ならびに
生産対応可½極数については営業部に御確認願います。
Recommended plating types are mentioned in this catalogue.
For other plating types and their specifications, and available num-
bers of positions, please feel free to contact our sales department.

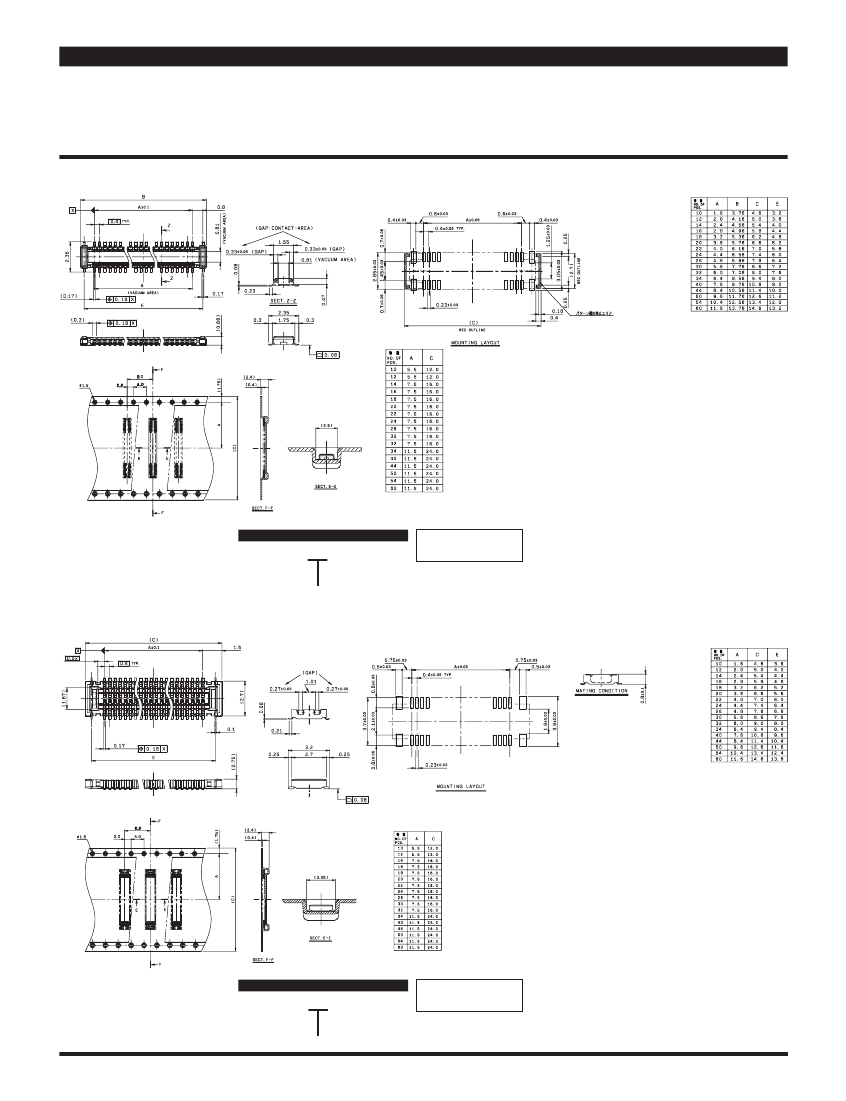

0.4mm Pitch
SERIES
5802
●Plug
プラグ/リセ ST SMT
Plug/Receptacle Vertical SMT
METAL PAD
PROHIBITED AREA
注文コード
ORDERING CODE
14 5802 0XX 002 829+
極数
Number of positions
RoHS 対応品
RoHS Compliant Product
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
梱包数量：2000個/リール
PACKING QUANTITY：2000/Reel
●Receptacle
注文コード
ORDERING CODE
24 5802 0XX 002 829+
極数
Number of positions
RoHS 対応品
RoHS Compliant Product
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
梱包数量：2000個/リール
PACKING QUANTITY：2000/Reel
