5 mm (T1
3
/
4
) LED, Non Diffused
Super-Bright LED
LS 5421, LO 5411, LY 5421
LG 5411
Besondere Merkmale
q
q
q
q
q
eingefärbtes, klares Gehäuse
als optischer Indikator bei hohem Umgebungslicht
Lötspieße ohne Aufsetzebene
gegurtet lieferbar
Störimpulsfest nach DIN 40839
VEX06713
Features
q
q
q
q
q
colored, clear package
for use as optical indicator in bright ambient light
solder leads without stand-off
available taped on reel
load dump resistant acc. to DIN 40839
Semiconductor Group
1
11.96
LS 5421, LO 5411, LY 5421, LG 5411
Typ
Type
Emissionsfarbe
Color of
Emission
Gehäusefarbe
Color of
Package
Lichtstärke
Luminous
Intensity
I
F
= 10 mA
I
V
(mcd)
25 … 200
63 … 125
100 … 200
160 … 320
63 … 500
63 … 500
100 … 200
160 … 320
250 … 500
100 … 800
25 … 200
63 … 125
100 … 200
160 … 320
63 … 500
25 … 200
63 … 125
100 … 200
160 … 320
63 … 500
Bestellnummer
Ordering Code
LS 5421-NR
LS 5421-Q
LS 5421-R
LS 5421-S
LS 5421-QT
LO 5411-QT
LO 5411-R
LO 5411-S
LO 5411-T
LO 5411-RU
LY 5421-NR
LY 5421-Q
LY 5421-R
LY 5421-S
LY 5421-QT
LG 5411-NR
LG 5411-Q
LG 5411-R
LG 5411-S
LG 5411-QT
super-red
red clear
Q62703-Q1994
Q62703-Q1442
Q62703-Q1738
Q62703-Q2405
Q62703-Q1995
Q62703-Q3928
Q62703-Q3929
Q62703-Q3930
Q62703-Q3931
Q62703-Q3932
Q62703-Q1444
Q62703-Q1446
Q62703-Q2005
Q62703-Q2632
Q62703-Q1447
Q62703-Q2023
Q62703-Q1739
Q62703-Q1451
Q62703-Q2321
Q62703-Q2024
orange
colorless clear
yellow
yellow clear
green
colorless clear
Streuung der Lichtstärke in einer Verpackungseinheit
I
V max
/
I
V min
≤
2.0.
Luminous intensity ratio in one packaging unit
I
V max
/
I
V min
≤
2.0.
Semiconductor Group
2
LS 5421, LO 5411, LY 5421, LG 5411
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µs,
D = 0.005
Sperrspannung
Reverse voltage
Verlustleistung
Power dissipation
T
A
≤
25 ˚C
Wärmewiderstand
Thermal resistance
Sperrschicht / Luft
Junction / air
Symbol
Symbol
Werte
Values
– 55 … + 100
– 55 … + 100
+ 100
40
0.5
Einheit
Unit
˚C
˚C
˚C
mA
A
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
5
140
V
mW
R
th JA
400
K/W
Semiconductor Group
3
LS 5421, LO 5411, LY 5421, LG 5411
Kennwerte
(
T
A
= 25 ˚C)
Characteristics
Bezeichnung
Parameter
Symbol
Symbol
LS
Wellenlänge des emittierten Lichtes (typ.)
λ
peak
Wavelength at peak emission
(typ.)
I
F
= 20 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 20 mA
(typ.)
λ
dom
(typ.)
635
LY
586
Werte
Values
LG
565
LO
610
nm
Einheit
Unit
628
590
570
605
nm
Spektrale Bandbreite bei 50 %
I
rel max
(typ.)
∆λ
Spectral bandwidth at 50 %
I
rel max
(typ.)
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlaßspannung
Forward voltage
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 5 V
Kapazität
Capacitance
V
R
= 0 V,
ƒ
= 1 MHz
Schaltzeiten:
Switching times:
I
V
from 10 % to 90 %
I
V
from 90 % to 10 %
I
F
= 100 mA,
t
P
= 10
µs,
R
L
= 50
Ω
2ϕ
45
45
25
40
nm
20
2.0
2.6
0.01
10
12
20
2.0
2.6
0.01
10
10
20
2.0
2.6
0.01
10
15
20
2.0
2.6
0.01
10
8
Grad
deg.
V
V
µA
µA
pF
(typ.)
V
F
(max.)
V
F
(typ.)
I
R
(max.)
I
R
(typ.)
C
0
(typ.)
t
r
(typ.)
t
f
300
150
300
150
450
200
300
150
ns
ns
Semiconductor Group
4
LS 5421, LO 5411, LY 5421, LG 5411

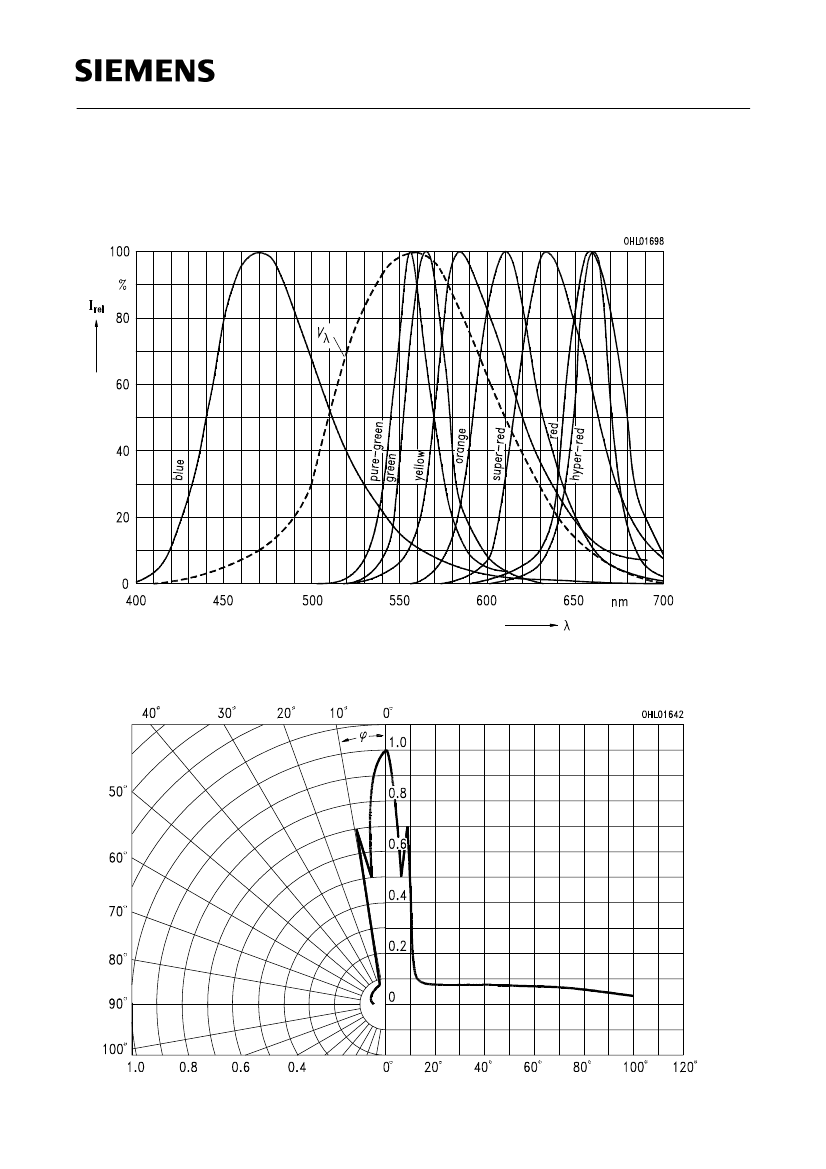

Relative spektrale Emission
I
rel
=
f
(
λ
),
T
A
= 25 ˚C,
I
F
= 20 mA
Relative spectral emission
V (
λ
) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik
I
rel
=
f
(ϕ)
Radiation characteristic
Semiconductor Group
5
