TOPLED
®
Bright Green Die
LG T671
Besondere Merkmale
q
q
q
q
q
q
q
Features
q
q
q
q
q
q
q
P-LCC-2 package
color of package: white
for use as optical indicator
for backlighting, optical coupling into light pipes and lenses
suitable for all SMT assembly and soldering methods
available taped on reel (8 mm tape)
load dump resistant acc. to DIN 40839
Typ
Emissions-
farbe
Color of
Emission
Type
Farbe der
Lichtaustritts-
fläche
Color of the
Light Emitting
Area
colorless clear
Lichtstärke
Lichtstrom
Bestellnummer
Luminous
Intensity
I
F
= 10 mA
I
V
(mcd)
6.3
10.0
16.0
10.0
…
…
…
…
32.0
20.0
32.0
50.0
Luminous
Flux
I
F
= 10 mA
Φ
V
(mlm)
-
45 (typ.)
75 (typ.)
-
Ordering Code
LG T671-KM
LG T671-L
LG T671-M
LG T671-LN
green
Q62703-Q3513
Q62703-Q3879
Q62703-Q3880
Q62703-Q3515
Streuung der Lichtstärke in einer Verpackungseinheit
I
V max
/
I
V min
≤
2.0.
Luminous intensity ratio in one packaging unit
I
V max
/
I
V min
≤
2.0.
Semiconductor Group
1
11.96
VPL06724
Gehäusebauform: P-LCC-2
Gehäusefarbe: weiß
als optischer Indikator einsetzbar
zur Hinterleuchtung, Lichtleiter- und Linseneinkopplung
für alle SMT-Bestück- und Löttechniken geeignet
gegurtet (8-mm-Filmgurt)
Störimpulsfest nach DIN 40839
LG T671
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µs,
D
= 0.005
Sperrspanung
Reverse voltage
Verlustleistung
Power dissipation
Wärmewiderstand
Thermal resistance
Sperrschicht / Umgebung
Junction / air
Montage auf PC-board*
)
(Padgröße
≥
16 mm
2
)
mounted on PC board*
)
(pad size
≥
16 mm
2
)
*
)
PC-board: FR4
Symbol
Symbol
Werte
Values
– 55 ... + 100
– 55 ... + 100
+ 100
30
0.5
Einheit
Unit
˚C
˚C
˚C
mA
A
T
op
T
stg
T
j
I
F
I
FM
V
R
P
tot
R
th JA
5
100
400
V
mW
K/W
Semiconductor Group
2
LG T671
Kennwerte
(
T
A
= 25 ˚C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 10 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 10 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 10 mA
Abstrahlwinkel bei 50 %
I
v
(Vollwinkel)
Viewing angle at 50 %
I
v
Durchlaßspannung
Forward voltage
I
F
= 10 mA
Sperrstrom
Reverse current
V
R
= 5 V
Kapazität
Capacitance
V
R
= 0 V,
f
= 1 MHz
Schaltzeiten:
Switching times:
I
V
from 10 % to 90 %
I
V
from 90 % to 10 %
I
F
= 100 mA,
t
p
= 10
µs,
R
L
= 50
Ω
(typ.)
(max.)
(typ.)
(max.)
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
(typ.)
Symbol
Symbol
Werte
Values
565
Einheit
Unit
nm
λ
peak
λ
dom
570
nm
∆
λ
25
nm
2ϕ
120
2.0
2.6
0.01
10
15
Grad
deg.
V
V
µA
µA
pF
V
F
V
F
I
R
I
R
C
0
(typ.)
(typ.)
t
r
t
f
450
200
ns
ns
Semiconductor Group
3
LG T671

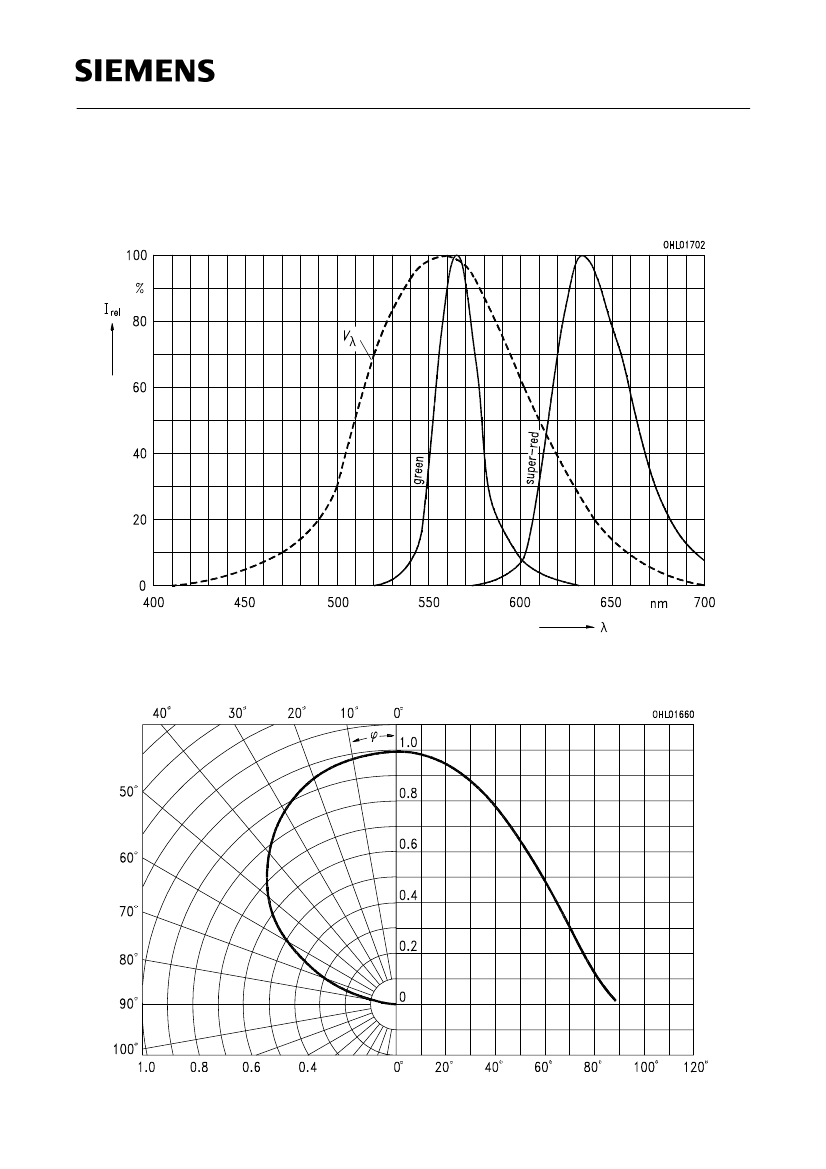

Relative spektrale Emission
I
rel
=
f
(λ),
T
A
= 25 ˚C,
I
F
= 10 mA
Relative spectral emission
V(λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik
I
rel
=
f
(ϕ)
Radiation characteristic
Semiconductor Group
4
LG T671

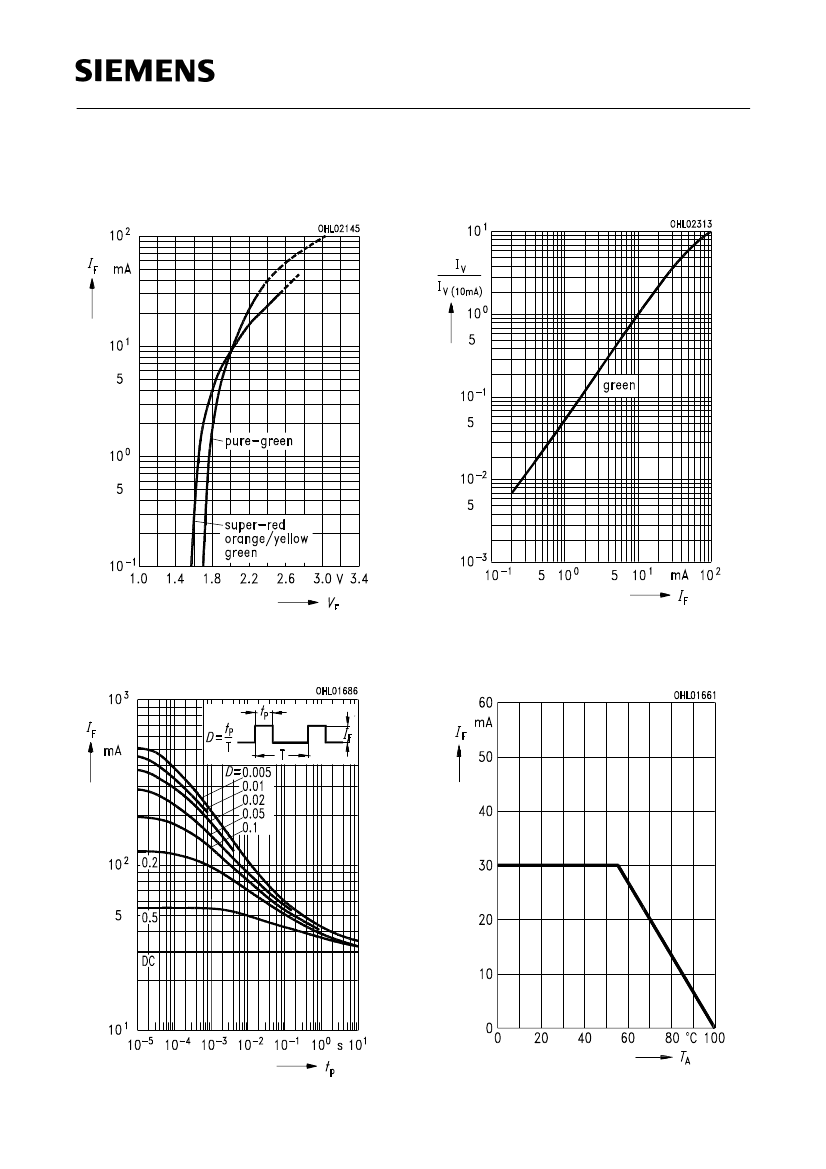

Durchlaßstrom
I
F
=
f
(
V
F
)
Forward current
T
A
= 25 ˚C
Relative Lichtstärke
I
V
/
I
V(10 mA)
=
f
(
I
F
)
Relative luminous intensity
T
A
= 25 ˚C
Zulässige Impulsbelastbarkeit
I
F
=
f
(
t
p
)
Permissible pulse handling capability
Duty cycle
D
= parameter,
T
A
= 25 ˚C
Maximal zulässiger Durchlaßstrom
Max. permissible forward current
I
F
=
f
(
T
A
)
Semiconductor Group
5
