1. Introduction
The Silicon Labs Wireless Product Software Development Board, MSC-DBSB8, is designed to help engineers
develop code for the Silicon Lab's EZRadio® and EZRadioPRO™ wireless products using the Silicon Labs
C8051F9xx microcontroller platform.
The C8051F9xx Wireless Software Development Board (MSC-DBSB8) is designed for code development. A
second platform, the WDS Loadboard, may also be purchased allowing for exhaustive RF lab based testing. The
Loadboard can be bought under the part number MSC-DKLB2 but also within the ISM-DK3 kit.

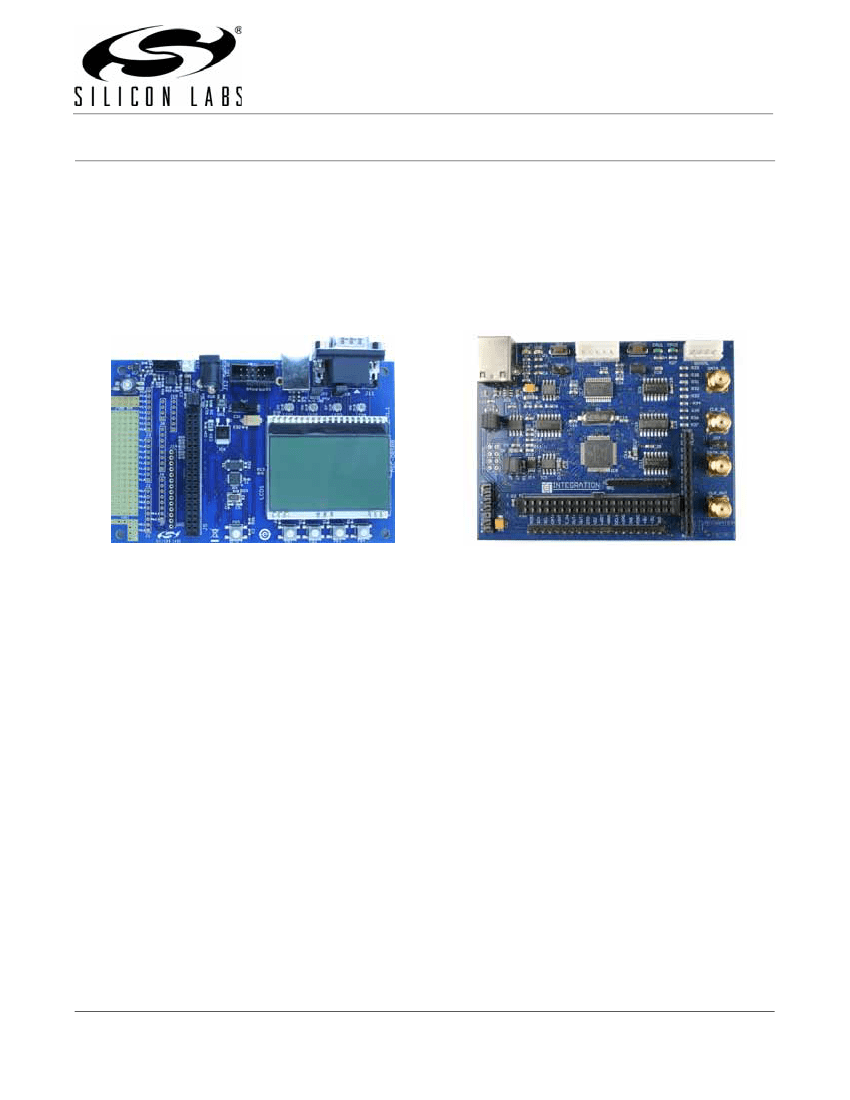

Figure 1. MSC-DBSB8
Software Development Board (SDB)
Figure 2. MSC-DBLB2 (Not Included)
Testing Platform for controlled Lab Tests
(Loadboard)
Both boards come with the Silicon Labs standard 40-pin socket for connecting standard EZRadio® and
EZRadioPRO™ evaluation testcards such as the Si4432-DKDB1. The onboard C8051F930 comes preloaded with
sample firmware to demonstrate a packet-based wireless link between two systems.
The MSC-DBSB8 C8051F9xx software development board includes:
One 40-pin socket for EZRadio and EZRadioPRO testcards
C8051F930 microcontroller preloaded with demonstration software
Standard debug connector for Silicon Labs C8051 programming and debugging
4 buttons and 4 LEDs for custom purposes
LCD display for setup parameters and information display
RS232 interface via a 9-pin DSUB male connector
USB type B connector with Silicon Labs CP2102 USB > Serial Converter onboard
On board 3.3 V PSU
5 x 19 through hole breadboard area for customer's application
Rev. 0.4 8/09
Copyright © 2009 by Silicon Laboratories
SDBC-DK3 UG
SDBC-DK3 UG
T
ABLE
Section
OF
C
ONTENTS
Page
1. Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1
2. Power Supply . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.1. On Board PSU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.2. External PSU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2.3. Powered by USB Port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3. System Introduction: MSC-DBSB8 ICD Connector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4. System Introduction: Schematic (MSC-DBSB8) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
5. Typical Testboard Schematic (Si443x Testcard) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6. Using the SDB with a Standard Testcard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7. Radio Evaluation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7.1. Demonstration Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
7.1.1. Packet Error Rates (PER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7.1.2. Screen 2: Setting Up the RF Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7.1.3. Screen 3: Setting up Further RF Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . 14
7.1.4. Understanding Antenna Diversity and Where to Use It . . . . . . . . . . . . . . . . . . . 16
7.1.5. Packet Length . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
7.1.6. Max Packets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
7.1.7. Screen 5: The Ready Screen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
7.1.8. Running the Demonstration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
7.2. Lab Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
7.2.1. Transmitter Evaluation Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
7.2.2. Receiver Evaluation Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
7.2.3. Transmitter Measurements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
7.2.4. Results (CW Tests) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
7.2.5. PN9 Measurement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
7.2.6. Results (PN9 Tests) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
7.2.7. Receiver Measurements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
7.2.8. Results (BER Test) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
7.2.9. Packet Error Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36
7.2.10. Results (PER Test) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
7.3. Additional Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
7.3.1. USB Communications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
7.3.2. Packet Structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
8. Custom Software Development . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
8.1. Program Structure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
8.1.1. Basic Code Overview . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
8.2. Basic Hardware Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
9. Main . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
9.1. Flow Chart Main ( ) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
9.2. Main Source File . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
10. Si4432 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
