ProBee-ZE10
지그비 OEM 모듈,
특징
·지그비 2007 / 지그비 프로 stack을 완½하게 지원
·IEEE 802.15.4에 준하는 2.4GHZ coprocessor를 채용
·사용자의 요구에 따라 다양한 안테나 옵션을 제공. 별도의 5 dBi
dipole 안테나로 1.6km (1 mile) 까지 지원.
·UART 시그널 지원
·4 아날로그 입력, 13 디지털 입력/출력
·펌웨어 업그레이드나 모뎀 AT 커멘드를 이용한 시스템 설정 같은
다양한 관리를 무선으로 지원
·간단히 사용할 수 있는 윈도우 설정 툴을 지원
ProBee-ZE10
은 하이 레벨 소프트웨어와 함께, 지그비 ½어, 안
테나 회로가 결합된 지그비 OEM 모듈입니다. 그러므로, OEM 제조업자
는 신속하고 효과적인 비용으로, 지그비 기능을 OEM 제품에 구현할 수
있습니다.
ZE10 OEM 모듈은, 지그비 기술을 이용한 홈 오토메이션, 스마트 에너지
같은 저비용 저전력 애플리케이션에 특화된 제품입니다. ZE10은 Ember
EM250 지그비 ½어를 이용하였고, 최대 호환성에 대한 최신 지그비 프
로 2007의 인증을 받았습니다.
저비용과 저전력 특성에도 불구하고, ZE10은 광범위한 애플리케이션에
대하여, 높은 성능과 견고한 데이터 전송 능력을 제공합니다. ZE10은 최
대 250 kbps의 속도로, 최대 1.6 km까지 데이터를 전송할 수 있습니다.

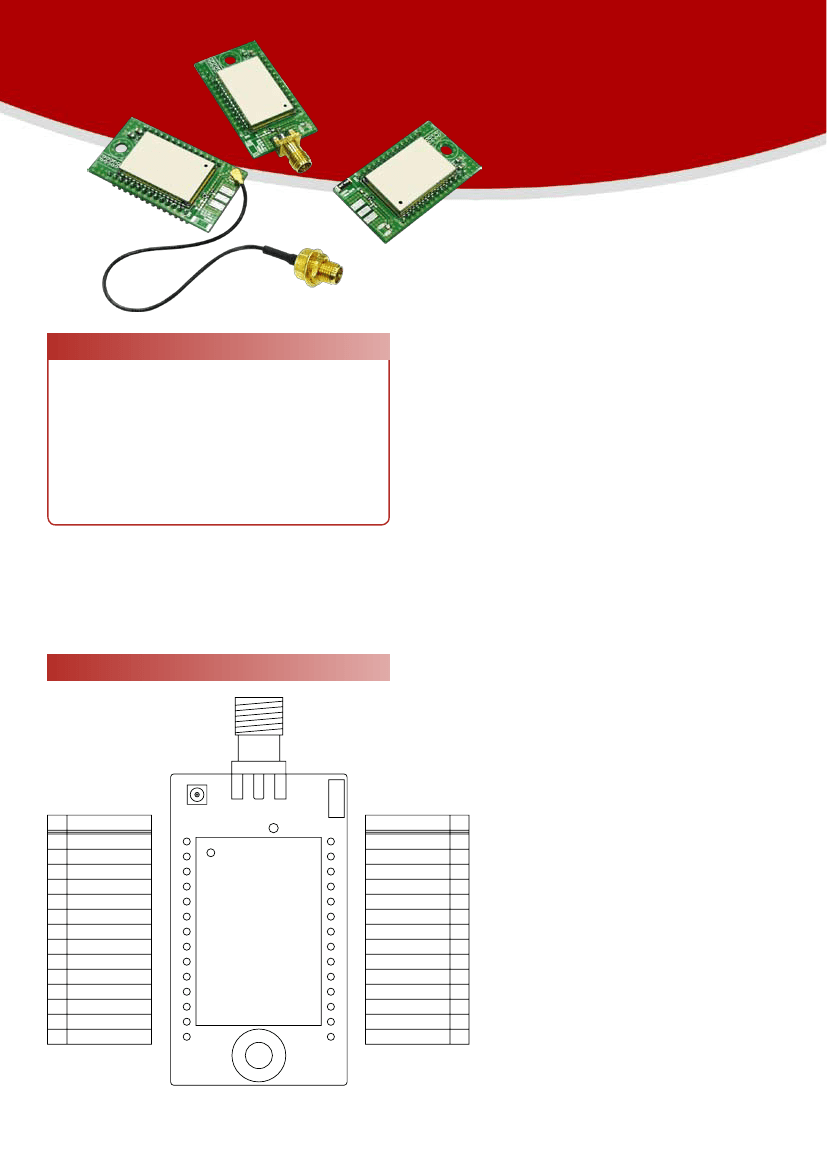

핀 정보
NO Pin Assignment
1
2
3
4
5
6
7
8
9
GND
NC
GPIO_1
GPIO_2
GPIO_0
Factory Reset
GPIO_3 / ADC_0
GPIO_4 / ADC_1
H/W RESET
Pin Assignment
GND
NC
NC
NC
GPIO_7
GPIO_9 / RTS
GPIO_8 / CTS
UART_TXD
UART_RXD
GPIO_10 / DTR
GPIO_11 / DSR
GPIO_12
GND
GND
NO
28
27
26
25
24
23
22
21
20
19
18
17
16
15
10 GPIO_5 / ADC_2
11 GPIO_6 / ADC_3
12 +3V3
13 NC
14 GND
ProBee-ZE10
기술사양
RF 특성
-
-
-
-
-
-
-
-
-
Based on Ember EM250
Interface Immunity: DSSS
Transmit Power: +20dBm E.I.R.P (max.)
Receiver Sensitivity: -102dBm @1% BER
RF Data Rate: 250 kbps
Working Distance: Up to 1.6km using 5 dBi dipole antenna
Various Antenna/Connector Options: Dipole 1/3/5dBi, U.FL, Chip
Channels: 14
Channel Spacing: 5 MHz
지그비 OEM 모듈,
인터페이스
-
-
-
-
Serial Data Interface: 1 UART
Serial Data Rate: 1 Mbps
ADC: 4 Inputs
13 Digital Inputs/Outputs
장치 관리 및 구성
- Configuration Method: AT Commands, ProBee Manager
- Remote Configuration
- Remote Firmware Upgrade using both Cloning and Pass-thru
methods
- Supports rich neighborhood device scanning and monitoring
using AT commands
지그비 네트워크
- Network topology: Mesh
- Stack profile: ZigBee 2007 / ZigBee Pro
- Network addressing: Channel, PAN ID, EPID
파워 요구사항
-
-
-
-
Supply Voltage: 2.7~3.6 VDC
TX Current: 190mA @3.3V (max.)
RX Current: 45mA @3.3V (max.)
Sleep Current: ≤ 2uA
지그비 데이터 전송
-
-
-
-
Unicasting
Multicasting
Broadcasting
Many-to-One Communication
물리적 특성 및 기타
- Pin: 2.0mm Pin Header 14 x 2
- Size : 51.7 mm x 23.0 mm x 11.15 mm (2.03 in x 0.90 in x 0.43 in)
- Operating Temperature: -40℃ to 85℃
- Enhanced Reliability based on data retransmission
지그비 보안
- Network Layer security with one Trust Center for efficient operation
- 128 bit AES encryption algorithms
- Strong, NIST-approved security
인증:
FCC, CE, TELEC, KCC
보증기간:
3-year limited warranty
주문정보
제품 ½드
ZE10C-00
ZE10U-00
ZE10S-00
ZE10-SK02
적용분야
제품 설명
ProBee ZE10 지그비 OEM 모듈, 칩 안테나
ProBee ZE10 지그비 OEM 모듈, U.FL 커넥터
ProBee ZE10 지그비 OEM 모듈, RPSMA 커넥터
ProBee ZE10 스타터 킷
액세서리
제품 ½드
SAT-G01R
DAT-G01R
DAT5-G01R
SEC-G01R
UEC-G01R
제품 설명
1dBi 스터브 안테나, RP-SMA Plug, 오른나사
3dBi 다이폴 안테나, RP-SMA Plug, 오른나사
5dBi 다이폴 안테나, RP-SMA Plug, 오른나사
15 cm RPSMA 안테나 연장 케이블, 오른나사
12 cm U.FL-RPSMA 케이블, 오른나사
·발전된 계량 기반 시설
·홈 영역 네트워크 (HAN)
·이웃 영역 네트워크 (NAN)
·홈 오토메이션
·발전된 조명, 엔터테인먼트, 기후 제어 시스템
·서비스 모니터링, 보안, 인식 시스템
·상업용 빌딩 자동화
·기후 및 조명 제어 시스템
·산업 및 가정용 애플리케이션
