At all times water resistant connectors not in use should be covered
with a Conec water resistant cap or water tight hood./
Im nicht gesteckten Zustand müssen die wasserdichten Steckverbinder
mit einer wasserdichten Conec Kappe oder Haube geschützt werden.
Technical specification:
Technische Daten:
Working voltage/
Betriebsspannung:
100 VDC
5A
>1G
424 VDC
D
Current rating/
Solder Instruction/
Lötanweisung:
D
Strombelastbarkeit:
Insulation resistance/
Isolationswiderstand:
1. Cable should be prepared for soldering. The cable / wires must be pretinned.
1. Litze zum Löten vorbereiten. Die Litzen müssen vorverzinnt werden.
2. Insert cable/ wire into solder cup.
2. Litze in Lötkelch einführen.
Dielectric withstanding
voltage/
Spannungsfestigkeit:
Lötkelch geeignet für Kabel:
3. Operate the soldering iron at 350 °C, 50 Watt max. and use a pencil tip.
3. Lötkolben Temperatur auf 350 °C, max. 50 Watt, einstellen.
Verwenden Sie eine entsprechendend Lötspitze.
Solder cup accepts cable/ AWG 20
Degree of protection/
Schutzart:
IP67, in mated condition/
IP67, im gesteckten Zustand
4. Apply some solder to the solder tip to the soldering iron.
4. Bringen Sie etwas Lot auf die Lötspitze des Lötkolbens.
5. Put tip to wire in solder cup.
5. Setzen Sie die Lötspitze auf die Litze im Lötkelch.
IEC 60529
Temperature range/
Temperaturbereich:
- 40 °C ... + 105 °C
see table/
siehe Tabelle
6. After 1 second bring in solder.
6. Fügen Sie nach 1 Sekunde etwas Lot hinzu.
Capacitance value/
Kapazitätswert:
7. Heat for 3 seconds longer. Do not heat contact more than 4 seconds in total.
7. Heizen Sie für 3 Sekunden. Erhitzen Sie nicht mehr als 4 Sekunden insgesamt.
8. Remove soldering iron.
8. Entfernen Sie den Lötkolben vom Lötkelch.
Mating cycles/
Steckzyklen:
Quality class 3 = 50
Gütestufe 3
9. Wait until solder gets rigid again.
9. Warten Sie bis das Lot wieder fest wird.
Quality class 1 = 500
Gütestufe 1
10. Do not solder adjacent contacts consecutively,
alternate position within the connector to minimize heat build up.
10. Um Wärmeentwicklung zu verhindern, sollte kein benachbarter Kontakt aufeinanderfolgend
gelötet werden, sondern eine andere Position im Steckverbinder.
Materials/
Werkstoffe:
Contact/
Kontakt:
Cu alloy, Au over Ni
High temp. PA GF UL 94 V-0
GD-Zn, Ni
see table/
siehe Tabelle
C
Insulator/
Isolierkörper:
C
Sealing compound/
Verguss
Shell/
Gehäuse:
Sealing gasket
/
Dichtung:
Sealing compound
/
Verguss:
Epoxy
Stainless Steel/
Edelstahl
Hexlocking screw
/
Sechskantschraube:
Rubber gasket
/
Gummidichtung:
TPE
Installation specification/
Montagedaten:
Recommended torque
value/
empfohlenes Drehmoment:
3.1 in.LB / max. 6 in.LB/
35 Ncm / max. 67 Ncm
Recommended
panel cut-out/
empfohlener Montageausschnitt:
see sheet 2/
siehe Seite 2
Rear panel thickness/
Rückwand Dicke:
0.8 mm min. ... 1.3 mm max.
Hexlocking screw/
Sechskantschraube
B
B
Part no./
Part marked/
Capacitance
value/
Kapazitätswert:
Quality
class/
Gütestufe:
Contact
plating/
Kontakt
Veredelung:
Material
Sealing gasket/
Material
Dichtung:
Rubber gasket placed on top
surface of male insulator/
The reproduction, distribution and utilization of this document as well as the communication of its contents to others without express authorization is prohibited. Offenders will be held liable for the payment of damages.
All rights reserved in the event of the grant of a patent, utility model or design.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
Art.-Nr./
Bedruckung:
Gummidichtung ist auf Oberfläche
des Stift-Isolierkörpers montiert
15-009123
15-009121
15-009043
15-009041
15-008963
1200 pF
`
20 %
3
1
Gold flash over nickel
Gold über Nickel
30 µin hard gold over min. 50 µin nickel
30 µin Gold über min. 50 µin Nickel
820 pF
`
20 %
3
1
Gold flash over nickel
Gold über Nickel
EMC gasket
Ni C filled/
EMV-Dichtung
Nickel-Graphit gefüllt
30 µin hard gold over min. 50 µin nickel
30 µin Gold über min. 50 µin Nickel
Sealing gasket/
Dichtung
370 pF
`
20 %
3
1
Gold flash over nickel
Gold über Nickel
15-008961
15-009603
15-009601
15-009523
15-009521
15-009443
15-009441
370 pF
`
20 %
820 pF
`
20 %
1200 pF
`
20 %
30 µin hard gold over min. 50 µin nickel
30 µin Gold über min. 50 µin Nickel
3
1
3
1
3
1
Gold flash over nickel
Gold über Nickel
30 µin hard gold over min. 50 µin nickel
30 µin Gold über min. 50 µin Nickel
Gold flash over nickel
Gold über Nickel
Silicone gasket/
Silikon-Dichtung
30 µin hard gold over min. 50 µin nickel
30 µin Gold über min. 50 µin Nickel
Gold flash over nickel
Gold über Nickel
30 µin hard gold over min. 50 µin nickel
30 µin Gold über min. 50 µin Nickel
A
A
dim. in mm
Date/
Datum
drawn
/
gez.
Name

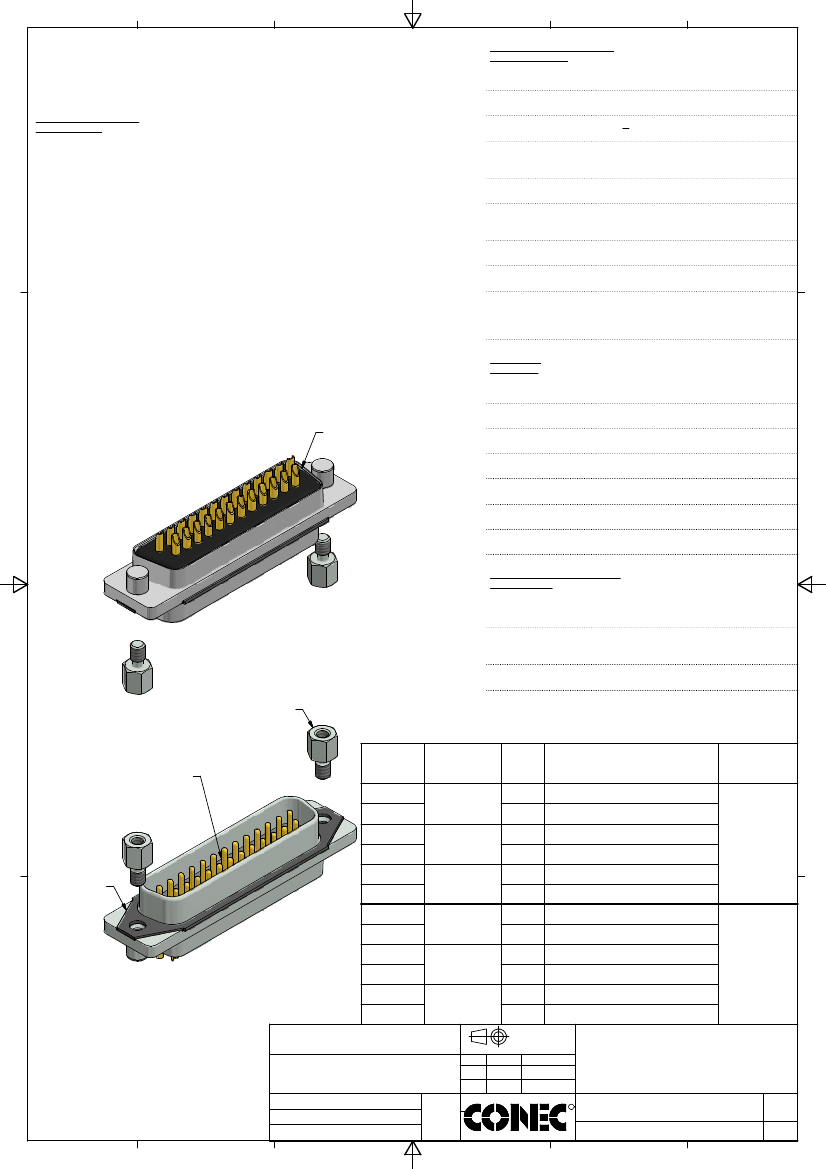

IP67 D-SUB CONEC SlimCon Filter male 25pos. solder cup
with closed 4-40 UNC thread and hexlocking screw
IP67 D-SUB CONEC SlimCon Filter Stiftleiste 25pol. Lötkelch
mit geschlossenem 4-40 UNC Gewinde und Sechskantschraube
R
24.01.2018
24.01.2018
Lehmenkühler
Fischer
appd./
gepr.
Index:
Status:
a Original
InBearbeitung
scale
/
Maßstab
:
dwg no /
Z.-nr.:
3:1
15K1A2087
A
DIN-
A3
RoHS compliant/
konform
1/2
F
E
D
C
B
C
B
D
The reproduction, distribution and utilization of this document as well as the communication of its contents to others without express authorization is prohibited. Offenders will be held liable for the payment of damages.
All rights reserved in the event of the grant of a patent, utility model or design.
Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.

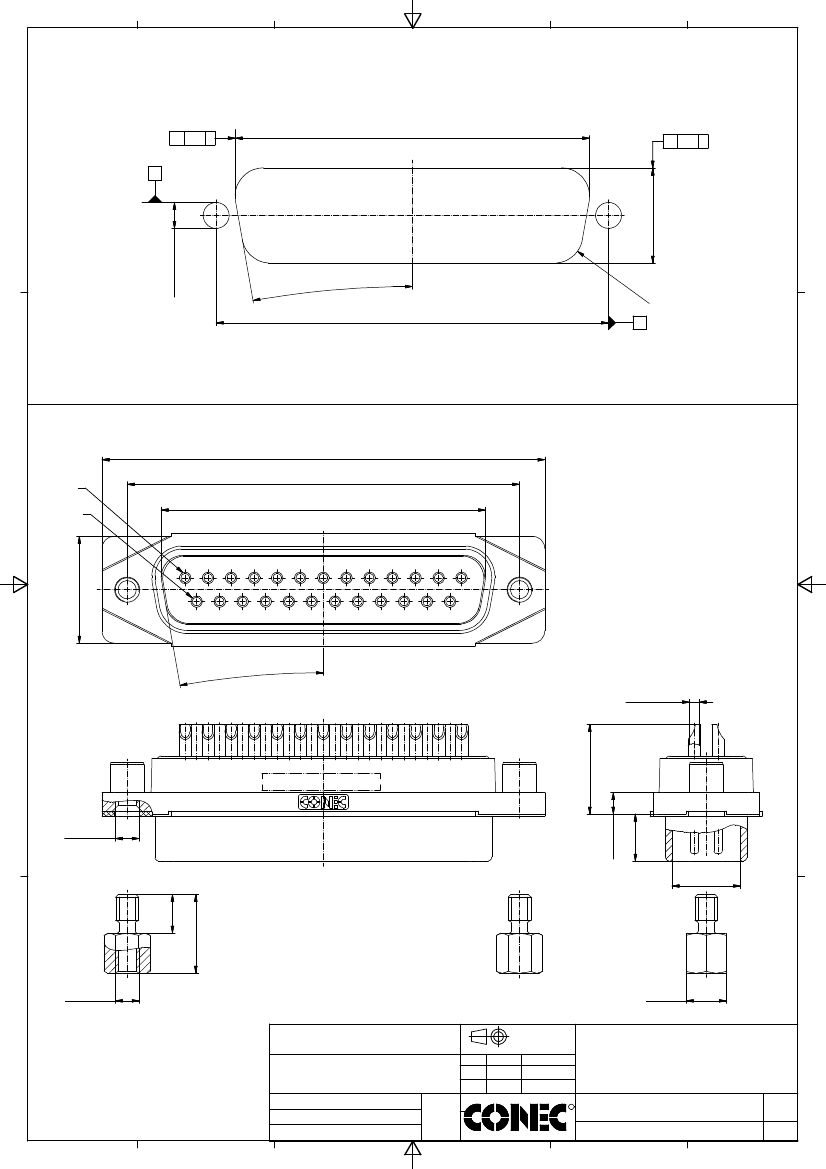

A
Pos. 1
Pos. 14
Recommended
panel cut-out/
empfohlener
Montageausschnitt:
F
F
12,8
+0,3
- 0,15
4-40 UNC
4-40 UNC
B
n
3,1
`
0,05
(2x)
4,6
9,4
i
0,26 A
E
E
10°
Index:
Status:
47,04
`
0,13
38,86
+0,23
- 0,02
53,09
+0,3
- 0,15
a Original
10°
`
1°
InBearbeitung
PART-NO. CONEC ABC
RoHS compliant/
konform
D
D
42,5
`
0,1
47,04
`
0,1
scale
/
Maßstab
:
3:1
gez.
gepr.
appd./
drawn
/
C
C
Date/
Datum
24.01.2018
24.01.2018
Name
dim. in mm
Lehmenkühler
Fischer
R
10,73
+0,4
- 0,3
Z.-nr.:
dwg no /
2,55
+ 0,25
-0
B
IP67 D-SUB CONEC SlimCon Filter male 25pos. solder cup
with closed 4-40 UNC thread and hexlocking screw
IP67 D-SUB CONEC SlimCon Filter Stiftleiste 25pol. Lötkelch
mit geschlossenem 4-40 UNC Gewinde und Sechskantschraube
B
R3
,4
`
5,64
+ 0,17
- 0,08
n
1,12 (25x)
A
0,
13
11,4
`
0,1
i
0,26 B
SW 4,8
15K1A2087
B
8,23
+ 0,02
- 0,23
A
A
DIN-
A3
2/2
D
C
A
