Sockel
Sockets
Die breite Produktpalette an Sockeln von ASSMANN
WSW components stellt eine kostengünstige Alterna-
tive zu vergleichbaren Produkten anderer Hersteller
dar.
Ursprünglich entstand der Bedarf für Sockel mit der
Entwicklung des Computers bzw. mit der Entwicklung
von programmierbaren, aktiven Bauelementen (IC´s),
die im Vergleich zu anderen Bauelementen eine beson-
ders hohe Wertigkeit haben. Anwender sind bis heute
damit konfrontiert, dass teure, aktive Bauelemente neu
programmiert oder diese aufgrund einer Störung aus-
getauscht werden müssen. Zur Sicherstellung eines
möglichen Austausches bzw. für eine zerstörungsfreie
Entnahme des aktiven Bauteils werden unterschied-
lichste Sockel hergestellt. Heute werden Sockel für alle
Anwendermärkte hergestellt, in denen aktive Bauele-
mente eingesetzt werden.
Zu den gängigsten Bauformen gehören die sogenann-
ten Dual - Inline - Sockel mit unterschiedlicher Anzahl
von Kontakten, angefangen von 16 Kontakten bis hin
zu 64 Kontakten. Je nach aktivem Bauelement bietet
ASSMANN WSW components Sockel mit den Ra-
stern 2,54mm und 1,778mm an. Diese Sockel sind
wahlweise mit gestanzten oder gedrehten Kontakten
zu erhalten. Bei den gedrehten Kontakten starten die
Kontaktlängen bei 7,43mm und enden bei 25,90mm.
Selbst doppelreihige Fassungen und sogenannte Ad-
apterplattformen sind in den verschiedensten Stiftlän-
gen und Polzahlen verfügbar. Präzisionsleisten mit
einem Vierflächenkontaktsystem, sowie Chip – Carrier
- Sockel (PLCC), LED-Sockel und PGA – Fassungen
runden das Produktprogramm ab .
Sondervarianten mit Sonderstiftlängen , unterschied-
lichsten Oberflächenvergütungen und Sonderbestü-
ckungen können durch ASSMANN WSW components
auf Anfrage umgesetzt werden.
The wide range of sockets from ASSMANN WSW com-
ponents is a reasonable alternative compared with
comparable products from other manufacturers.
Originally the demand for sockets occur at that times,
when the computer respectively programmable , active
components have been introduced into the markets.
These active components had a high value compa-
red with other components and users had been faced
with that these high value components had to be new
programmed or had been destroyed and replacement
needed to be made. To ensure, that such components
can be replaced a range of different sockets is offe-
red. Today, such sockets are produced for nearly every
market, which is using high value active components.
The most common and used design are the so called
Dual - Inline - sockets with different number of contacts,
starting with 16 contacts and ending with 64 contacts.
Depending on the used active component ASSMANN
WSW components is offering 2.54mm and 1.778mm
pitches. Such sockets are available with stamped and
machined contacts. Machined contacts do cover the
range of the lengths between 7.43mm and 25.90mm.
Even double row sockets the so called adapter sockets
can be ordered based on different pin lengths and num-
ber of contacts. Precision sockets including the four-
finger contact design, chip carrier sockets (PLCC), LED
sockets and PGA sockets are as well part of the pro-
duct range.
Special sockets with e.g. special pin lengths, special
platings and special contact loadings can be offered by
ASSMANN WSW components upon request.
D-Sub /
D-Sub cover /
Centronics
Multiflex -
DIN 41651
Modular
with solderpins
USB
IEEE 1394
218
Switches
Powerinlets
with solderpins
Poweroutlets
DIN 41612
DIN 41617
Hard Metric
h
MiniDIN
Pin header
Terminal Blocks Memory Card
accessories
Female header
connectors
Sockets / Jumper
FFC / FPC
Micro -
Miniature
Sockel
Sockets
Produktbeschreibung
IC-Fassungen, gestanzte Kontakte, Raster 2,54mm
IC-Fassungen, gestanzte Kontakte, Raster 1,778mm
IC-Sockel, gedrehte Kontake, L = 7,43mm, Raster 2,54mm
IC-Sockel, Wire-Wrap-Ausführung, L = 17,80mm, Raster 2,54mm
IC-Sockel, gedrehte Kontake, Raster 1,778mm
Adapter-Sockel, gedrehte Kontakte, L = 11,96mm, Raster 2,54mm
PLCC-Fassung, DIP
PLCC-Fassung, SMD
Buchsenleiste, gedrehte Kontakte, einreihig , L=7,43mm, Raster 2,54mm
Buchsenleiste, gedrehte Kontakte, einreihig, Raster 2,54mm
Buchsenleiste, gedrehte Kontakte, einreihig, L=25,9mm, Raster 2,54mm
Buchsenleiste, gedrehte Kontakte, abgewinkelt, einreihig, Raster 2,54mm
Buchsenleiste, gedrehte Kontakte, abgewinkelt, zweireihig, Raster 2,54mm
Buchsenleiste, gedrehte Kontakte, gerade, einreihig, Raster 2,54mm
Buchsenleiste, gedrehte Kontakte, gerade, zweireihig, Raster 2,54mm
Kontaktleiste, einreihig, gerade, Raster 2,54mm
Kontaktleiste, Wire-Wrap-Ausführung, einreihig, gerade, Raster 2,54mm
Einzelbuchsen, auf Metallstreifen
PGA-Flachfassungen
Notizen
Seite
220
221
222
223
224
226
227
228
229
230
231
232
233
234
236
237
238
239
240
241
D-Sub /
D-Sub Hauben /
Centronics
Product description
IC-socket, stamped contacts, pitch 2.54mm
IC-socket, stamped contacts, pitch 1.778mm
IC-socket, machined pins, L = 7.43mm, pitch 2.54mm
IC-socket, wire-wrap-type, L =17.80mm, pitch 2.54mm
IC-socket, machined pins, pitch 1.778mm
Adaptor-socket, machined pins, L = 11.96mm, pitch 2.54mm
PLCC-socket, DIP
PLCC-socket, SMD
Socket, machined pins, single row, L=7.43mm, pitch 2.54mm
Socket, machined pins, single row, pitch 2.54mm
Socket, machined pins, single row, L=25.9mm, pitch 2.54mm
Socket, machined pins, right-angled, single row, pitch 2.54mm
Socket, machined pins, right-angled, double row, pitch 2.54mm
Socket, machined pins, straight, single row, pitch 2.54mm
Socket, machined pins, straight, double row, pitch 2.54mm
Contact strip, single row, straight, pitch 2.54mm
Contact strip, wire-wrap-style, single row, straight, pitch 2.54mm
Single contacts, on metal strips
PGA-Sockets
Notes
page
220
221
222
223
224
226
227
228
229
230
231
232
233
234
236
237
238
239
240
241
219
Micro-
Miniature
FFC / FPC
Speicherkarten Klemmleisten
seiro
Steckverbinder
ssecca
Stiftleisten
Buchsenleisten
Sockel / Jumper
MiniDIN
h
DIN 41612
DIN 41617
Hard Metric
Einbaustecker
snipredlos htiw
Einbaubuchsen
Schalter
USB
IEEE 1394
Modular
snipredlos htiw
Multiflex -
DIN 41651

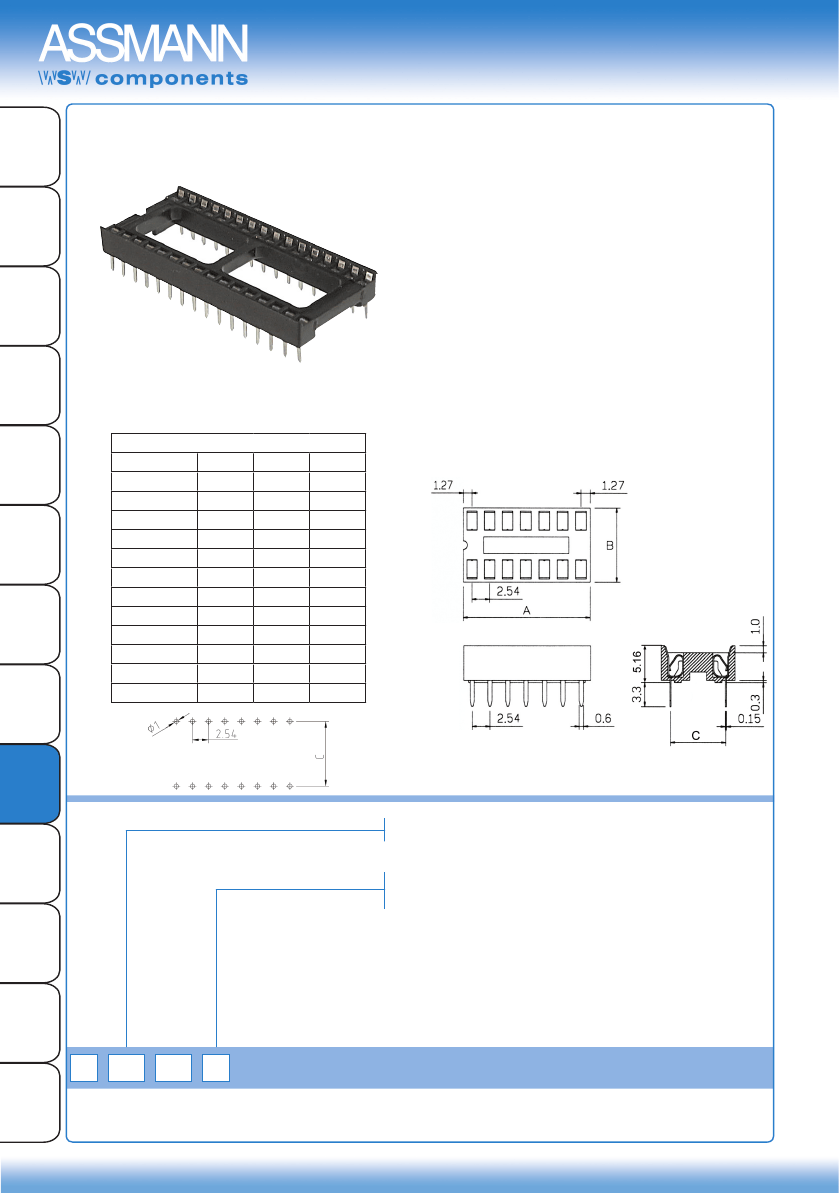

IC-Fassungen,
gestanzte Kontake, Raster 2,54mm
IC-socket,
stamped contacts, pitch 2.54mm
Isolierkörpermaterial
PBT, UL94V-0
Kontaktmaterial
Phosphorbronze
Kontaktoberfläche
Ni, Sn
Kontaktwiderstand
20mW max
Isolationswiderstand
5000MW min
Strombelastbarkeit
1A
Betriebstemperatur
-25°C - +85°C
Betriebsspannung
60V AC
Prüfspannung
1000V AC
Verpackung
Stangenverpackung
Dimensions
No. of contacts
06
08
Powerinlets
with solderpins
Poweroutlets
DIN 41612
DIN 41617
Hard Metric
h
14
16
18
20
24*
24
28
28
*
32
40
A
7.62
10.16
17.78
20.32
22.86
25.40
30.48
30.48
35.56
35.56
40.64
50.80
B
10.16
10.16
10.16
10.16
10.16
10.16
17.78
10.16
17.78
10.16
17.78
17.78
C
7.62
7.62
7.62
7.62
7.62
7.62
15.24
7.62
15.24
7.62
15.24
15.24
Insulator material
PBT, UL94V-0
Contact material
Phosphor bronze
Plating
Ni, Sn
Contact resistance
20mW max
Insulation resistance
5000MW min
Current rating
1A
Operating temperature
-25°C - +85°C
Operating voltage
60V AC
Test voltage
1000V AC
Packing
Tube packing
D-Sub /
D-Sub cover /
Centronics
Multiflex -
DIN 41651
Modular
with solderpins
USB
IEEE 1394
220
Switches
MiniDIN
Pin header
Terminal Blocks Memory Card
accessories
Female header
connectors
Sockets / Jumper
FFC / FPC
Micro -
Miniature
Bestellcode /
Ordercode
Polzahl
06 / 08 / 14 / 16 / 18 / 20 /
24 / 28 / 32 / 40
Ausführung
-TT
- Standard
/7-T
- Raster 2,54 x 7,62*
(nur 24 und 28polig)
No. of contacts
06 / 08 / 14 / 16 / 18 / 20 /
24 / 28 / 32 / 40
Version
-TT
- Standard
/7-T
- Pitch 2.54 x 7.62*
(only 24 and 28poles)
A
xx
-
LC
x
Bitte „x“ durch die geeignete Option ersetzen
Please replace „x“ appropriate option

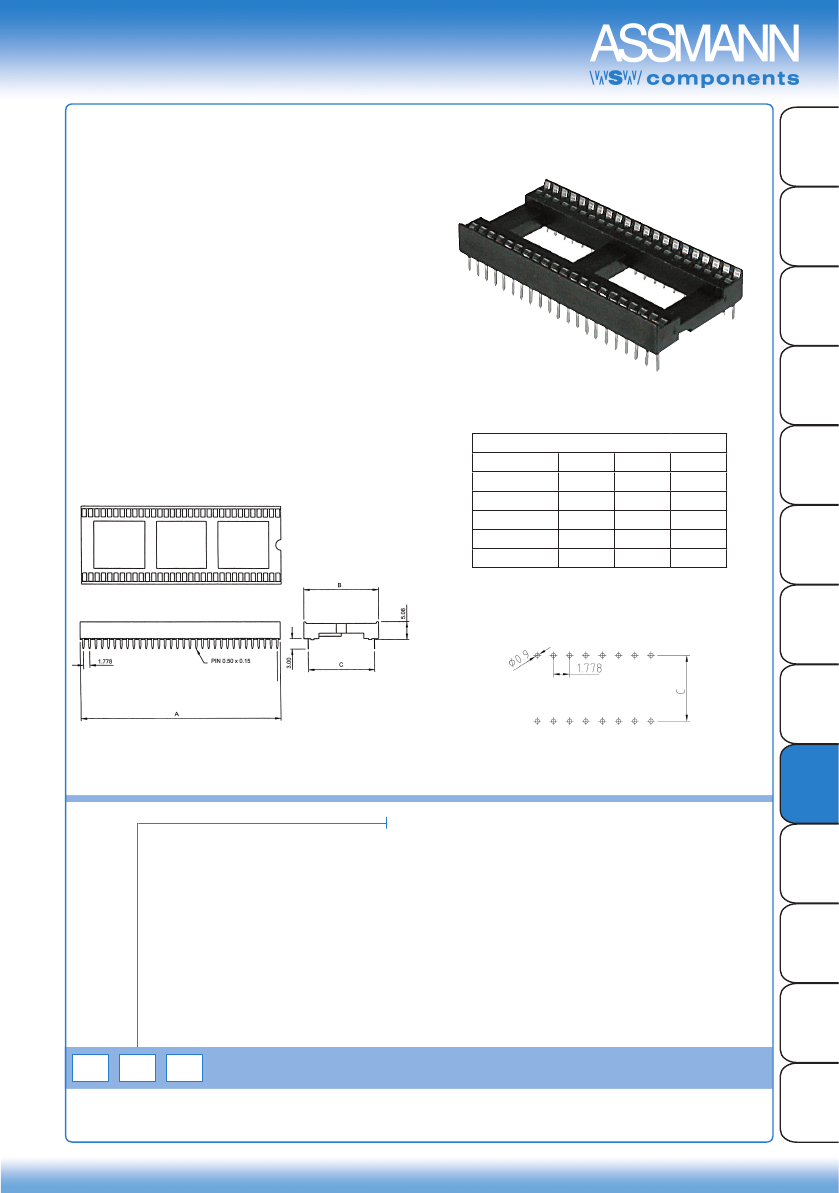

IC-Fassungen,
gestanzte Kontake, Raster 1,778mm
IC-socket,
stamped contacts, pitch 1.778mm
Isolierkörpermaterial
PBT, UL94V-0
Kontaktmaterial
Phosphorbronze
Kontaktoberfläche
Ni, Sn
Kontaktwiderstand
20mW max
Isolationswiderstand
5000MW min
Strombelastbarkeit
1A
Betriebstemperatur
-25°C - +85°C
Betriebsspannung
60V AC
Prüfspannung
1000V AC
Verpackung
Stangenverpackung
Insulator material
PBT, UL94V-0
Contact material
Phosphor bronze
Plating
Ni, Sn
Contact resistance
20mW max
Insulation resistance
5000MW min
Current rating
1A
Operating temperature
-25°C - +85°C
Operating voltage
60V AC
Test voltage
1000V AC
Packing
Tube packing
Dimensions
No. of contacts
24
28
42
52
64
A
21.34
24.89
37.34
46.23
56.90
B
12.65
12.65
17.70
17.70
21.55
C
10.16
10.16
15.24
15.24
19.05
D-Sub /
D-Sub Hauben /
Centronics
Polzahl
24 / 28 / 42 / 52 / 64
No. of contacts
24 / 28 / 42 / 52 / 64
Bestellcode /
Ordercode
221
Micro-
Miniature
AJ
xx
-
LC
Bitte „x“ durch die geeignete Option ersetzen
Please replace „x“ appropriate option
FFC / FPC
Speicherkarten Klemmleisten
seiro
Steckverbinder
ssecca
Stiftleisten
Buchsenleisten
Sockel / Jumper
MiniDIN
h
DIN 41612
DIN 41617
Hard Metric
Einbaustecker
snipredlos htiw
Einbaubuchsen
Schalter
USB
IEEE 1394
Modular
snipredlos htiw
Multiflex -
DIN 41651

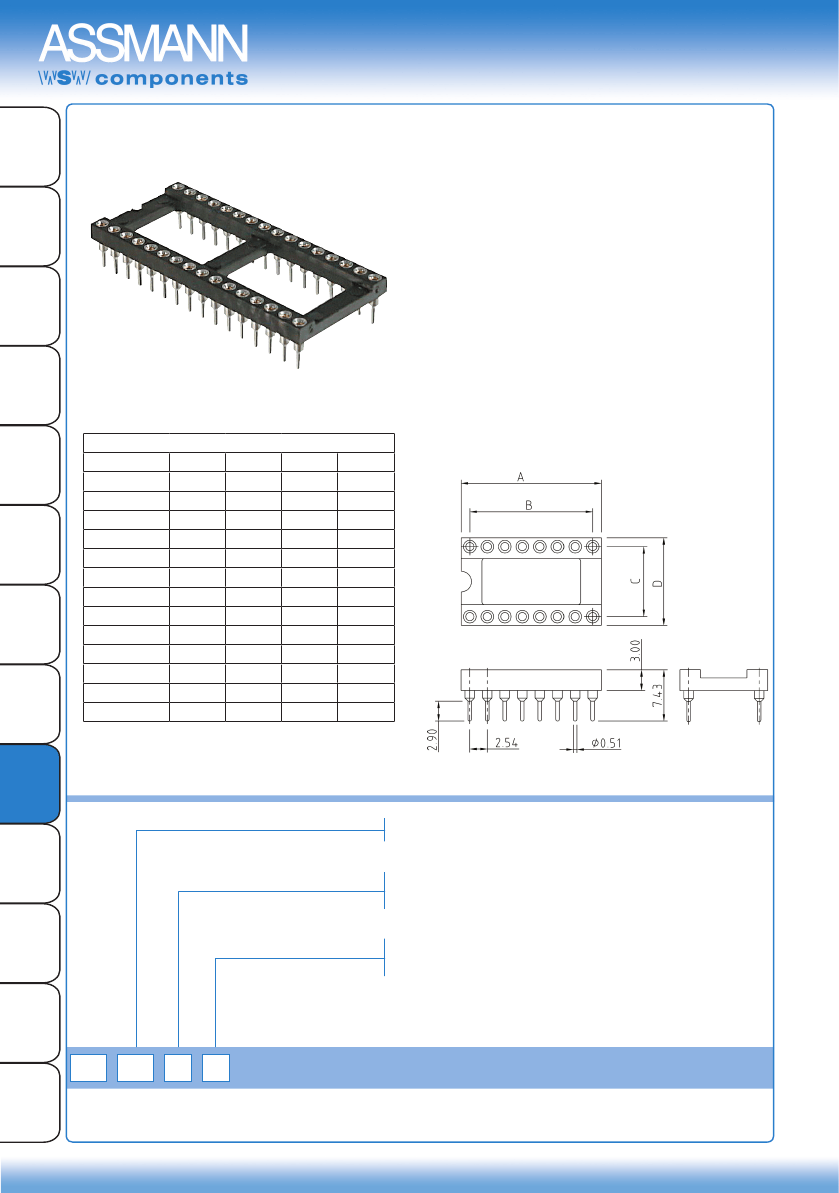

IC-Sockel,
gedrehte Kontake, L = 7,43mm, Raster 2,54mm
IC-socket,
machined pins, L = 7.43mm, pitch 2.54mm
Isolierkörpermaterial
PBT, UL94V-0
Kontaktmaterial
Hülse - Messing
Clip - Phosphorbronze
Kontaktoberfläche
Ni, Au / Sn
Kontaktwiderstand
4mW max
Isolationswiderstand
10000MW min
Strombelastbarkeit
3A
Betriebstemperatur
-40°C - +105°C
Betriebsspannung
100V AC
Prüfspannung
500V AC
Verpackung
Stangenverpackung
Dimensions
No. of contacts
6
8
Powerinlets
with solderpins
Poweroutlets
DIN 41612
DIN 41617
Hard Metric
h
10
14
16
18
20
24
24*
28
28*
32
40
A
7.62
10.16
12.70
17.78
20.32
22.86
25.40
30.48
30.48
35.56
35.56
40.64
50.8
B
5.08
7.62
10.16
15.24
17.78
20.32
22.86
27.94
27.94
33.02
33.02
38.1
48.26
C
7.62
7.62
7.62
7.62
7.62
7.62
7.62
15.24
7.62
15.24
7.62
15.24
15.24
D
10.16
10.16
10.16
10.16
10.16
10.16
10.16
17.78
10.16
17,78
10.16
17.78
17.78
Insulator material
PBT, UL94V-0
Contact material
Sleeve - Brass
Clip - Phosphor bronze
Plating
Ni, Au / Sn
Contact resistance
4mW max
Insulation resistance
10000MW min
Current rating
3A
Operating temperature
-40°C - +105°C
Operating voltage
100V AC
Test voltage
500V AC
Packing
Tube packing
D-Sub /
D-Sub cover /
Centronics
Multiflex -
DIN 41651
Modular
with solderpins
USB
IEEE 1394
222
Switches
MiniDIN
Pin header
Terminal Blocks Memory Card
accessories
Female header
connectors
Sockets / Jumper
FFC / FPC
Micro -
Miniature
Bestellcode /
Ordercode
Polzahl
06 / 08 / 10 / 14 / 16 / 18 / 20 /
24 / 28 / 32 / 40
Oberfläche Lötstifte
HZL
- Zinn*
HZL/07 - Zinn/ Clip 30µ’’ Gold
HZL/01 - Zinn/ Clip 10µ’’ Gold
Ausführung
-TT
- Standard
/7-TT - nur bei 24+28 polig*
(DIM C: 7,62)
No. of contacts
06 / 08 / 10 / 14 / 16 / 18 / 20 / 24 /
28 / 32 / 40
Plating sleeve
HZL
- Tin*
HZL/07 - Tin/ clip 30µ’’ gold
HZL/01 - Tin/ clip 10µ’’ gold
Versions
-TT
- Standard
/7-TT - Only for 24+28 poles*
(DIM C: 7.62)
AR
-
xx
-
x
x
Bitte „x“ durch die geeignete Option ersetzen
Please replace „x“ appropriate option
京公网安备 11010802033920号
EEWORLD
