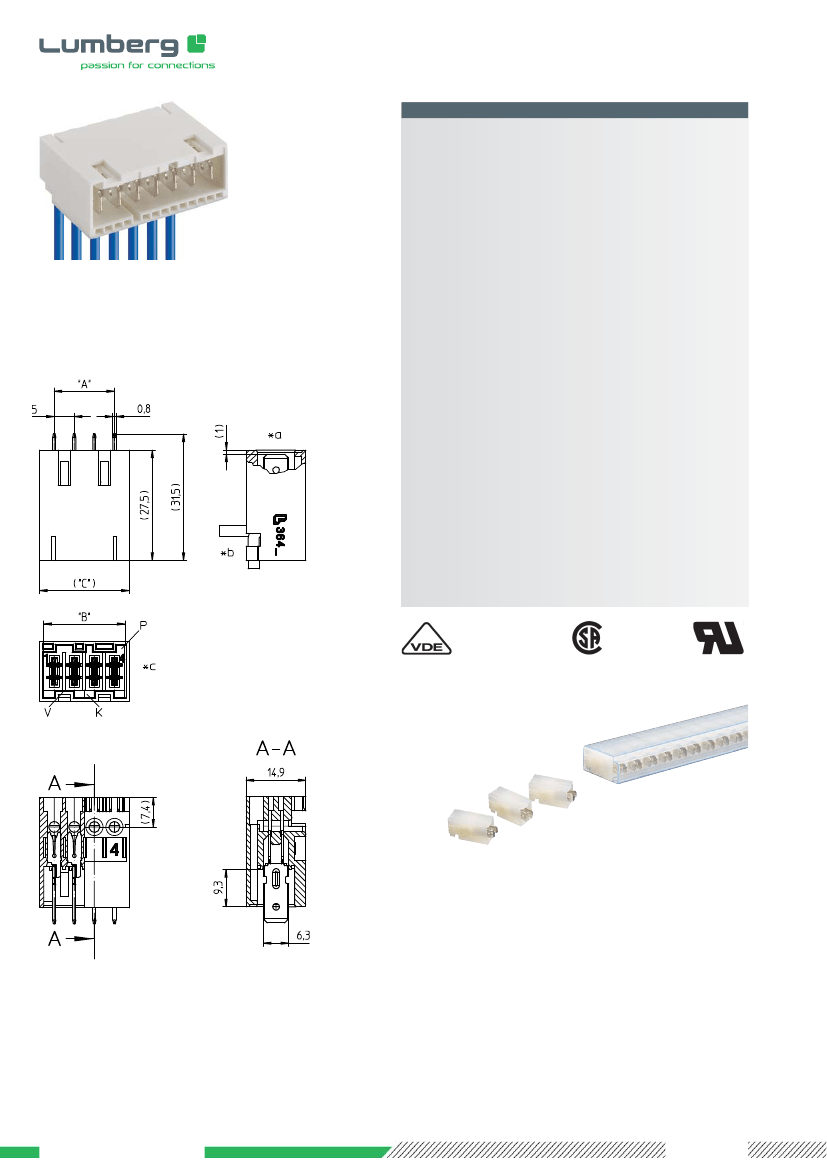

3647
RAST-5-Messerleiste, in Schneidklemmtechnik (SKT)
1. Temperaturbereich
2. Werkstoffe
Kontaktträger 3647 M08
2
Kontaktmesser
3. Mechanische Daten
Kontaktmesser
Kontaktierung mit
6,3 x 0,8 mm nach DIN 46244
Steckverbindern 3611, 3615, 3623,
3626, 3628, 368...,
Steckverbindern nach RAST-5-
Standard
Anschließbare Leiter Schneidklemmbereich
Querschnitt
0,50–0,75 mm
2
Isolationsdurchmesser
≤
2,5 mm
Freigegebene Leitungen im Internet unter www.lumberg.com
Kodiervorschläge im Internet unter www.lumberg.com
Durchgangswiderstand
Bemessungsstrom
PA, V2 nach UL 94
CuSn, verzinnt
-40 °C/+130 °C
1
4. Elektrische Daten
(bei T
U
20 °C)
≤
5 mΩ
6 A/0,75 mm
2
bei T
U
90 °C
10 A/0,75 mm
2
bei T
U
60 °C
250 V AC
Bemessungsspannung
3
IIIa (IEC)/2 (UL) (CTI
≥
250)
Isolierstoffgruppe
3
Kriechstrecke
≥
4,7 mm
Luftstrecke
≥
4,2 mm
Isolationswiderstand
> 10 GΩ
obere Grenztemperatur (Kontaktträger) RTI (elektr.) der UL Yellow Card
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
nach IEC 60664/DIN EN 60664, CTI-UL-Klassifizierung nach ANSI/UL 746A
1
2
3
®
®
Reg.-Nr. B317
*a konfektionierter Zustand
terminated connector
connecteur après montage
*b Leiterabgang 90° oder 180°, mit Grifflasche nur 90°
cable departure 90° or 180°, with handle latch only 90°
sortie des câbles 90° ou 180°, 90° avec languette de maniement
*c K = Kodierung
K = keying
K = codage
P = Positionierung
P = positioning
P = positionnement
V = Raum für Verriegelung
V = space for lock
V = emplacement pour verrouillage
www.lumberg.com
10/2013
RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3647
RAST 5 tab header, insulation displacement technology (IDT)
1. Temperature range
2. Materials
Insulating body 3647 M08
2
Contact tab
3. Mechanical data
Contact tab
Mating with
6.3 x 0.8 mm according to DIN 42644
connectors 3611, 3615, 3623, 3626,
3628, 368...,
connectors acc. to RAST 5 standard
Connectable conductors insulation displacement terminal
Section
0.50–0.75 mm
2
Insulation diameter
≤
2.5 mm
Approved cables on the Internet site www.lumberg.com
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
(at T
amb
20 °C)
≤
5 mΩ
6 A at T
amb
90 °C
10 A at T
amb
60 °C
250 V AC
Rated voltage
3
IIIa (IEC)/2 (UL) (CTI
≥
250)
Material group
3
Creepage distance
≥
4.7 mm
Clearance
≥
4.2 mm
Insulation resistance
> 10 GΩ
upper limit temperature (insulating body) RTI (electr.) acc. to UL Yellow Card
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
acc. to IEC 60664/DIN EN 60664, CTI UL classification acc. to ANSI/UL 746A
Contact resistance
Rated current
4. Caractéristiques électriques
(à T
amb
20 °C)
≤
5 mΩ
6 A à T
amb
90 °C
10 A à T
amb
60 °C
250 V AC
Tension assignée
3
IIIa (CEI)/2 (UL) (CTI
≥
250)
Groupe de matériau
3
Distance d’isolement
≥
4,7 mm
Ligne de fuite
≥
4,2 mm
Résistance d’isolement
> 10 GΩ
température limite supérieure (corps isolant) RTI (électr.) suivant
UL Yellow Card
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant CEI 60664/DIN EN 60664, classification CTI UL suivant ANSI/UL 746A
Résistance d’isolement
Courant assigné
PA, V2 according to UL 94
CuSn, tin-plated
-40 °C/+130 °C
1
1. Température d’utilisation
2. Matériaux
Corps isolant 3647 M08
2
Contact à couteau
3. Caractéristiques mécaniques
Contact à couteau
Raccordement avec
6,3 x 0,8 mm suivant DIN 42644
connecteurs 3611, 3615, 3623, 3626,
3628, 368...,
connecteurs suivant standard RAST 5
Conducteurs raccordables à déplacement d’isolant
Section
0,50–0,75 mm
2
Diamètre d’isolement
≤
2,5 mm
Câbles approuvés sur Internet à l’adresse www.lumberg.com
Codages proposés sur Internet à l’adresse www.lumberg.com
PA, V2 suivant to UL 94
CuSn, étamé
-40 °C/+130 °C
1
3647
Réglette à couteaux RAST 5, technologie de déplacement
d’isolant
1
2
1
2
3
3
Bestellbezeichnung* Polzahl
Designation*
Poles
Désignation*
Pôles
VE
PU
UE
A (mm)
Abmessungen
Dimensions
Dimensions
B (mm)
C (mm)
3647 02 M08
3647 03 M08
3647 04 M08
3647 05 M08
3647 06 M08
3647 07 M08
3647 08 M08
*
2
3
4
5
6
7
8
3000
2100
1650
1350
1100
950
850
5,0
10,0
15,0
20,0
25,0
30,0
35,0
10,2
15,2
20,2
25,2
30,2
35,2
40,2
12,3
17,3
22,3
27,3
32,3
37,3
42,3
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 5.84 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 5.84 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 5.84 et site Internet www.lumberg.com.
Verpackung: im Stangenmagazin
Packaging: in a bar stock carrier
Emballage: en râtelier à barre
www.lumberg.com
10/2013
