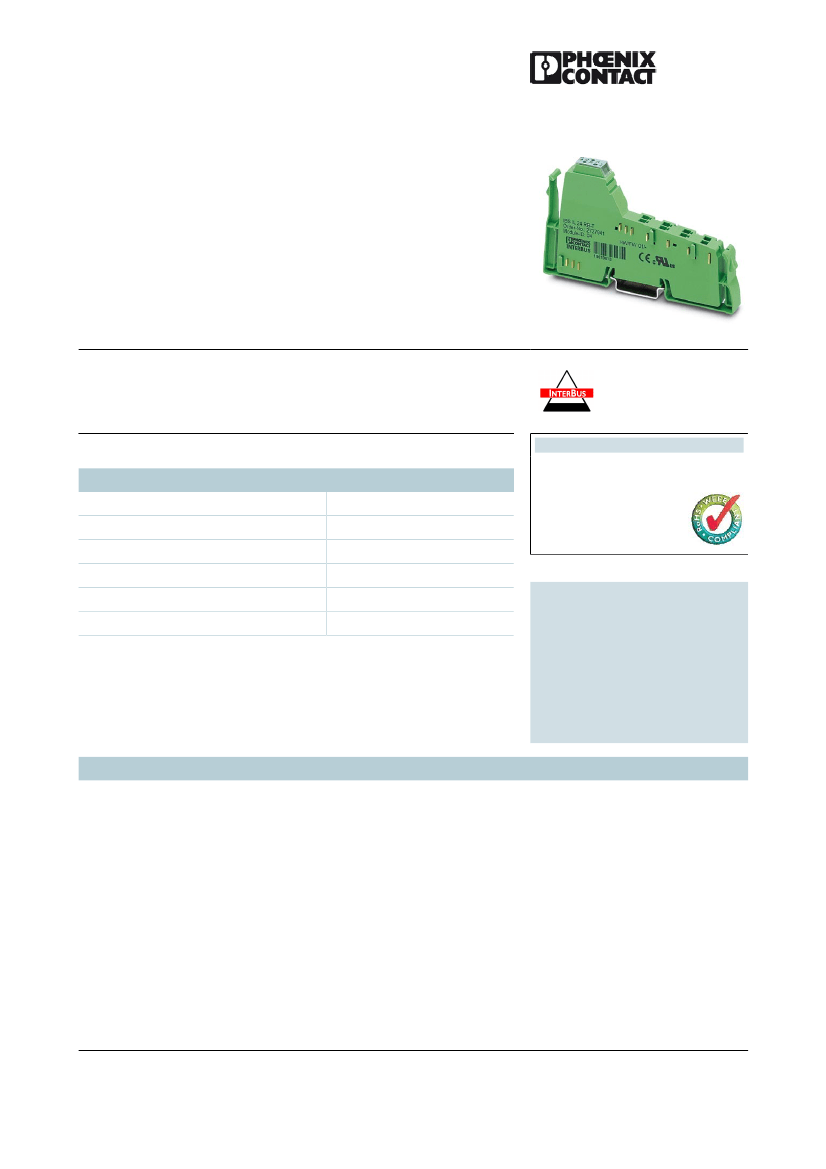

Auszug aus dem Online-
Katalog
IBS IL 24 RB-T
Artikelnummer: 2727941
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2727941
INTERBUS-Abzweigklemme, ohne Zubehör, mit Fernbusstich, 24 V
DC
Produkthinweise
Kaufmännische Daten
GTIN (EAN)
Verkaufsgruppe
VPE
Zolltarif
Gewicht/Stück
Katalogseitenangabe
4017918185589
K410
1 stk.
85389091
0,0721 KG
Seite 42 (AX-2007)
http://download.phoenixcontact.de
Bitte beachten Sie, dass die
hier angegebenen Daten dem
Online-Katalog entnommen sind.
Die vollständigen Informationen
und Daten entnehmen Sie bitte
der Anwenderdokumentation.
Es gelten die Allgemeinen
Nutzungsbedingungen für Internet-
Downloads.
WEEE/RoHS konform seit:
28.10.2008
Produktbeschreibung
Mit dieser Inline-Busklemme lässt sich direkt aus einer Inline-Station ein Fernbusabzweig eröffnen.
Damit bietet sich die Möglichkeit, das INTERBUS-Netzwerk um weitere Systemebenen zu erweitern. Insgesamt können
im Netzwerk bis zu 15 Ebenen betrieben werden.

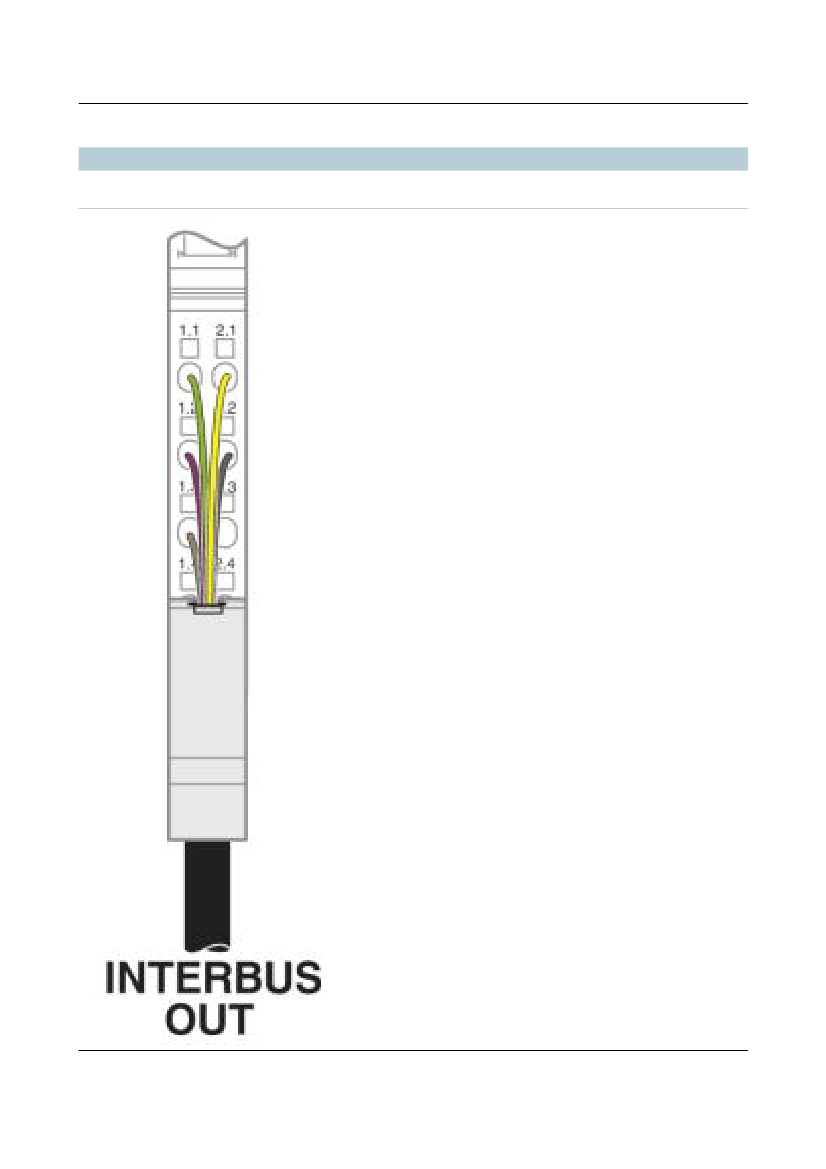

Der Anschluss des abgehenden Fernbusstichs wird durch den Inline-Schirmstecker hergestellt. Für diese Verbindung
wird die standardmäßige INTERBUS-Kupferleitung verwendet.
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 1 / 7
30.11.2010
IBS IL 24 RB-T
Artikelnummer: 2727941
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2727941
Die Klemmen können mit Hilfe von klappbaren Beschriftungsfeldern gekennzeichnet werden. Die Felder sind
mit Einsteckkarten bestückt, die sich je nach Anwendung individuell beschriften lassen. Zur Kennzeichnung der
Klemmstellen steht darüber hinaus das Zackband ZBFM-6... zur Verfügung.
Technische Daten
Schnittstelle
Benennung
Anschlussart
Übertragungsgeschwindigkeit
Benennung
Anschlussart
Übertragungsgeschwindigkeit
Übertragungsphysik
Allgemeine Daten
Breite
Höhe
Tiefe
Gewicht
Montageart
Umgebungstemperatur (Betrieb)
Umgebungstemperatur (Lagerung/Transport)
Zulässige Luftfeuchtigkeit (Betrieb)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)
Luftdruck (Betrieb)
Luftdruck (Lagerung/Transport)
Schutzart
Schutzklasse
12,2 mm
119,8 mm
71,5 mm
46 g
Tragschiene
-25 °C ... 55 °C
-25 °C ... 85 °C
75 % (im Mittel, 85 % gelegentlich)
75 % (im Mittel, 85 % gelegentlich)
80 kPa ... 106 kPa (bis zu 2000 m üNN)
70 kPa ... 106 kPa (bis zu 3000 m üNN)
IP20
III, IEC 61140, EN 61140, VDE 0140-1
Inline-Lokalbus
Inline-Datenrangierer
500 kBit/s
INTERBUS-Fernbus-Stich
Inline-Schirmstecker
500 kBit/s
RS 485
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 2 / 7
30.11.2010
IBS IL 24 RB-T
Artikelnummer: 2727941
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2727941
Prüfstrecke
5 V-Versorgung ankommender Fernbus potenzialgetrennt zu 5-V-
Versorgung weiterführender Fernbus 500 V AC 50 Hz 1 min
5 V-Versorgung ankommender Fernbus potenzialgetrennt zu
7,5-V-Logik-, 24-V-Analog-, 24-V-Busklemmenversorgung, 5-V-
Logikversorgung Abzweigklemme 500 V AC 50 Hz 1 min
5 V-Versorgung ankommender Fernbus potenzialgetrennt zu 24-
V-Haupt-, 24-V-Segmenteinspeisung 500 V AC 50 Hz 1 min
5 V-Versorgung ankommender Fernbus/Funktionserde 500 V AC
50 Hz 1 min
5-V-Versorgung weiterführender Fernbus potenzialgetrennt zu 5-
V-Versorgung ankommender Fernbus 500 V AC 50 Hz 1 min
5-V-Versorgung weiterführender Fernbus potenzialgetrennt zu
7,5-V-Logik-, 24-V-Analog-, 24-V-Busklemmenversorgung, 5-V-
Logikversorgung Abzweigklemme 500 V AC 50 Hz 1 min
5-V-Versorgung weiterführender Fernbus potenzialgetrennt zu
24-V-Haupt-, 24-V-Segmenteinspeisung 500 V AC 50 Hz 1 min
5-V-Versorgung weiterführender Fernbus potenzialgetrennt zu
Funktionserde 500 V AC 50 Hz 1 min
7,5 V-Logik-, 24 V-Analog-, 24 V-Busklemmenversorgung, 5
V-Logikversorgung Abzweigklemme potenzialgetrennt zu 5-V-
Versorgung ankommender Fernbus 500 V AC 50 Hz 1 min
7,5 V-Logik-, 24 V-Analog-, 24 V-Busklemmenversorgung, 5
V-Logikversorgung Abzweigklemme potenzialgetrennt zu 5-V-
Versorgug weiterführender Fernbus 500 V AC 50 Hz 1 min
7,5 V-Logik-, 24 V-Analog-, 24 V-Busklemmenversorgung, 5 V-
Logikversorgung Abzweigklemme potenzialgetrennt zu 24-V-
Haupt-, 24-V-Segmentversorgung 500 V AC 50 Hz 1 min
7,5 V-Logik-, 24 V-Analog-, 24 V-Busklemmenversorgung,
5 V-Logikversorgung Abzweigklemme potenzialgetrennt zu
Funktionserde 500 V AC 50 Hz 1 min
24-V-Haupt-, 24-V-Segmentversorgung potenzialgetrennt zu 5-V-
Versorgung ankommender Fernbus 500 V AC 50 Hz 1 min
24-V-Haupt-, 24-V-Segmentversorgung potenzialgetrennt zu 5-V-
Versorgung weiterführender Fernbus 500 V AC 50 Hz 1 min
24-V-Haupt-, 24-V-Segmentversorgung potenzialgetrennt zu
7,5-V-Logik-, 24-V-Analog, 24-V-Busklemmenversorgung, 5-V-
Logikversorgung Abzweigklemme 500 V AC 50 Hz 1 min
24-V-Haupt-, 24-V-Segmentversorgung potenzialgetrennt zu
Funktionserde 500 V AC 50 Hz 1 min
Inline-Potenzialrangierung
Stromaufnahme aus U
L
Stromaufnahme aus U
M
Stromaufnahme aus U
S
Peripherie-Versorgungsspannung U
ANA
0 A DC
0 A DC
0 A DC
24 V DC (Nennwert)
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 3 / 7
30.11.2010
IBS IL 24 RB-T
Artikelnummer: 2727941
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2727941
Stromaufnahme aus U
ANA
29 mA
typ. 29 mA
Approbationen
Approbationen
Approbationen Ex:
CUL
Nennspannung U
N
Nennstrom I
N
UL
Nennspannung U
N
Nennstrom I
N
Zubehör
Artikel
Markierung
0809492
2727501
ESL 62X10
IB IL FIELD 2
Bezeichnung
ABS, BV, CUL, DNV, GL, GOST, LR, UL
CUL-EX LIS, UL-EX LIS
24 V
2A
24 V
2A
Beschreibung
Einsteckstreifen für Laserdrucker, Schriftfeldgröße: 62 x 10 mm
Beschriftungsfeld, Breite: 12,2 mm
Stecker/Adapter
2726353
IB IL SCN-6 SHIELD
Inline-Schirmstecker für analoge Inline-Klemmen
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 4 / 7
30.11.2010
