61007021121

Description
Board Connector, 70 Contact(s), 2 Row(s), Male, Straight, Surface Mount Terminal, ROHS COMPLIANT
CategoryThe connector    The connector
File Size737KB,2 Pages
ManufacturerWurth Elektronik
Environmental Compliance
Download Datasheet Parametric View All

61007021121 Overview

Board Connector, 70 Contact(s), 2 Row(s), Male, Straight, Surface Mount Terminal, ROHS COMPLIANT

61007021121 Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
MakerWurth Elektronik
package instructionROHS COMPLIANT
Reach Compliance Codecompli
Connector typeBOARD CONNECTOR
Contact to complete cooperationGOLD
Contact completed and terminatedGOLD
Contact point genderMALE
Contact materialCOPPER ALLOY
DIN complianceNO
Filter functionNO
IEC complianceNO
JESD-609 codee4
MIL complianceNO
Manufacturer's serial number6100
Mixed contactsNO
Installation methodSTRAIGHT
Installation typeBOARD
Number of rows loaded2
OptionsGENERAL PURPOSE
Terminal pitch2.54 mm
Termination typeSURFACE MOUNT
Total number of contacts70
UL Flammability Code94V-0
Base Number Matches1
1
2
3
4
5
TECHNICAL CHARACTERISTICS
MATERIAL
INSULATOR: PA 6T
FLAMABILITY RATING: UL94-V0
COLOR: BLACK
CONTACT MATERIAL: COPPER ALLOY
CONTACT TYPE: STAMPED
CONTACT PLATING: GOLD
QUALITY CLASS: 3 AS PER CECC 75 301-802
PITCH: 2.54MM
ENVIRONMENTAL
OPERATING TEMPERATURE: -40 UP TO 125°C
COMPLIANCE: LEAD FREE AND ROHS
ELECTRICAL
CURRENT RATING: 3A
WORKING VOLTAGE: 250V AC
INSULATOR RESISTANCE: >1000 MOHM
DIELECTRIC WITHSTANDING VOLTAGE: 500V AC/MN
CONTACT RESISTANCE: 20 mOHM MAX
STANDARD
CERTIFIED: E323964 / MODEL NUMBER 613-211
SOLDERING
REFLOW PROCESS ONLY

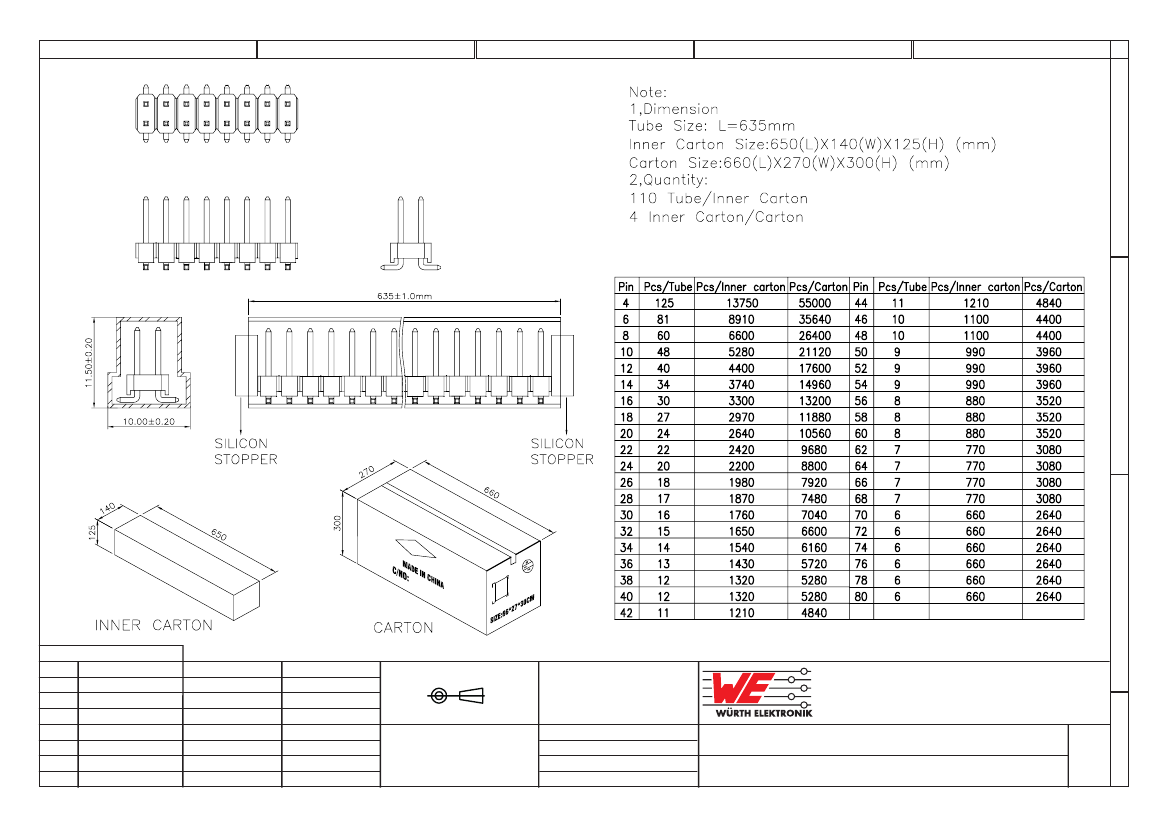

PACKAGING
TUBE

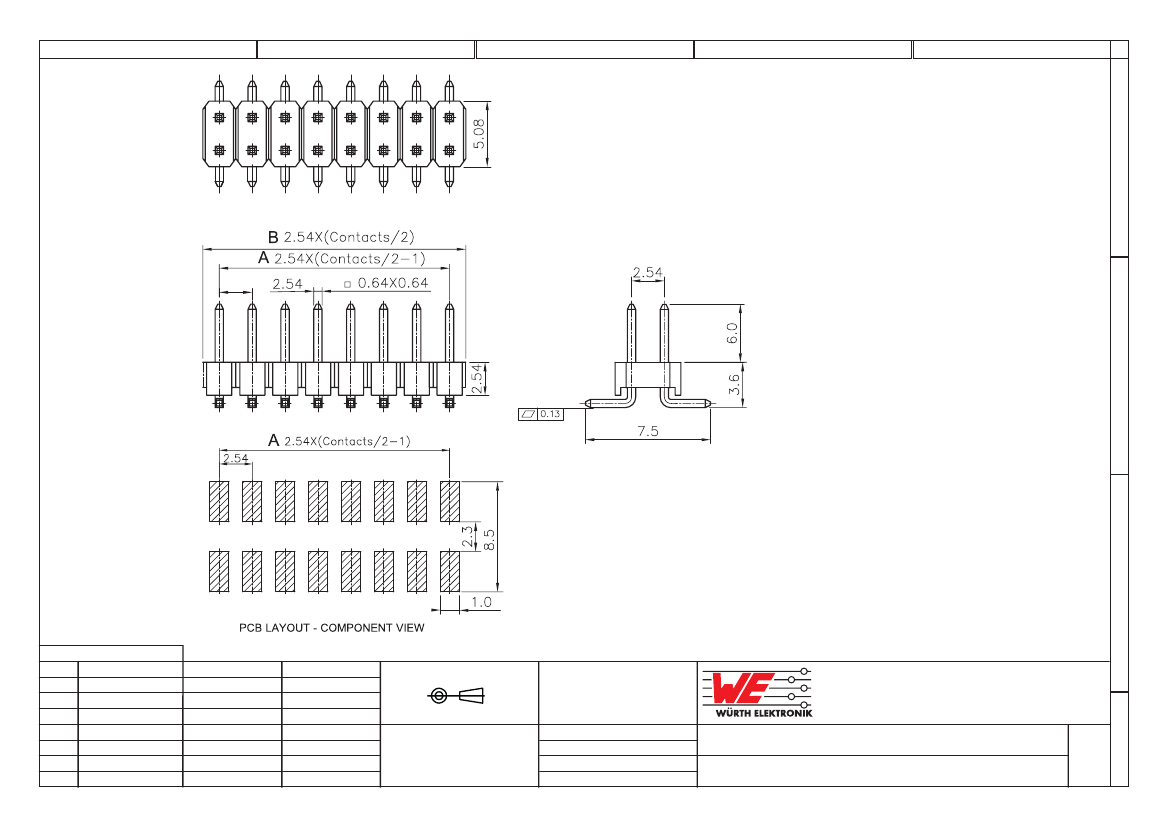

DIMENSION
A = 2.54x (NB. PIN / 2 - 1)
B = 2.54x (NB. PIN / 2)
A
B
C
RoHS Compliant
PROJECTION:
GENERAL TOLERANCE
.X = +/- 0.2
.XX = +/- 0.15
APPROVAL: RJ
G
H
REV
03-NOV-11
20-JUN-11
DATE
PINNING
COPLANARITY
FILE
GG
GG
BY
UNIT: MM
SCALE:
SHEET: 1/2
DRAW: PEARL
WERI PART NO: 610 0xx 211 21
DESCRIPTION: 2.54MM DUAL SMT PIN HEADER
SIZE
A4
D
