Pin Jacks／ピンジャック
■
Features
1. Select the pin jacks which best suit your applications from
our complete line of input and output jacks for audio
video components, PCs, video game machine, etc.
2. Select from P.C.board mounting type, lead wire type, and
pin jack with switch for the design which best suit your
application.
3. Composite components with built-in jack can also be
provided according to customer specifications.
4. A variety of combinations of switching functions (circuits)
is available to meet varied customer needs.
■ 特長
1. AV機器、パ½コン、TVゲーム等の入出力用ピンジャック
として多くの種類を揃えていますので、用途に応じて
自由に選択できます。
2.
プリント基板用、リード配線用、スイッチ付ピンジャッ
ク等を取り揃えています。
3.
ジャック等を組込んだ複合品も、お得意様の仕様に応じ
てお引受けします。
4.
お客様のニーズに合せてブッシュカラー、スイッチ機½
(½½)
は自由に構成が可½です。
■
Specifications
1. Electrical Performance
Contact Resistance
: 30mΩ max.
Switch Section
: 50mΩ max.
Insulation Resistance : 100MΩ min. at 500V DC
Withstanding Voltage : 500V AC for one minute
Switch Section
: 200V AC for one minute
2. Mechanical Performance
Insertion Force
: 30N max. at a 3.2 dia. gauge
Extraction Force
: 3 to 30N at a 3.2 dia. gauge
3. Must satisfy requirements in item 2. after 100 times
repeated insertions and extraction at 3.2 dia. gauge.
■ 仕様
1.
電気的性½
接 触 抵 抗
30mΩ以下
スイッチ部
50mΩ以下
絶 縁 抵 抗
DC500V 100MΩ以上
耐 電 圧
AC500V 1分間
スイッチ部
AC200V 1分間
2.
機械的性½
挿 入 力
ø3.2ゲージ 30N以下
抜 去 力
ø3.2ゲージ 3~30N以下
3. ø3.2のゲージにて連続100回の挿抜後、2項を満足するこ
と。
■
Applications
Audio-visual equipment, PCs, video game machine, car
stereo equipment, etc.
■ 用途
AV機器、パ½コン、TVゲーム、カーステレオ等
30

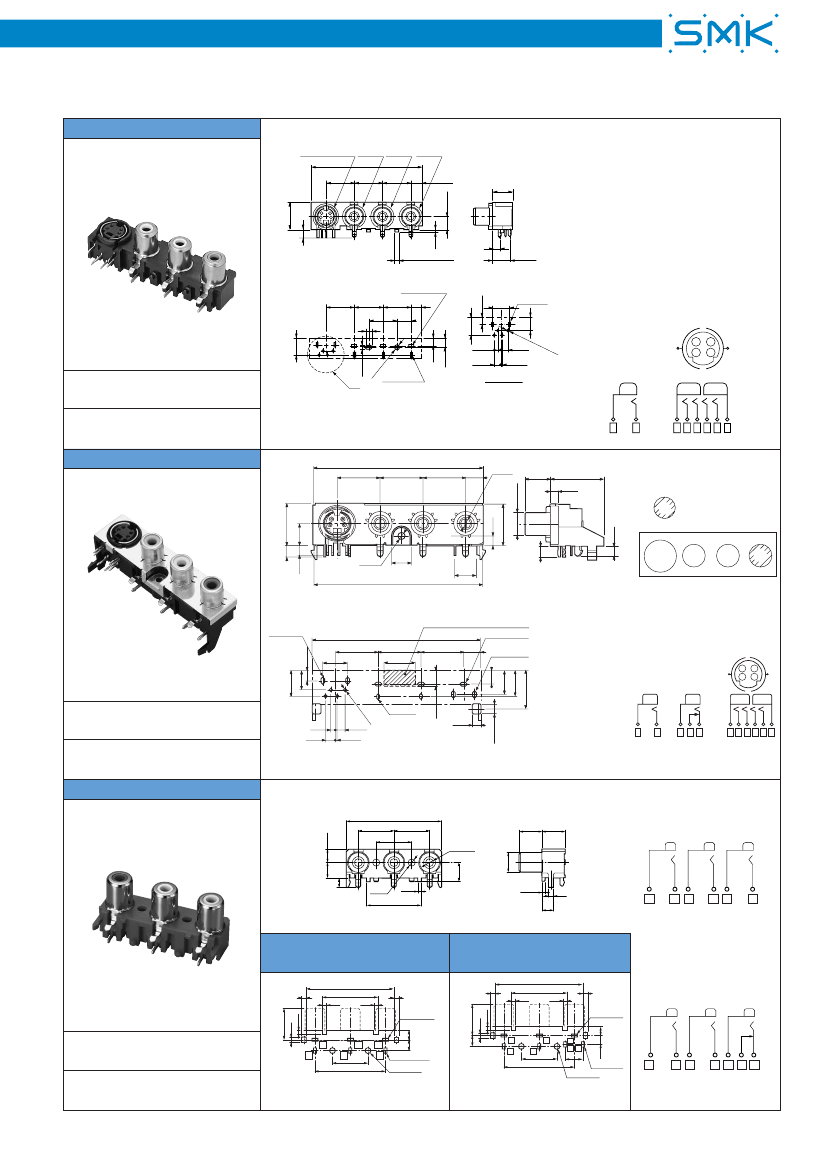

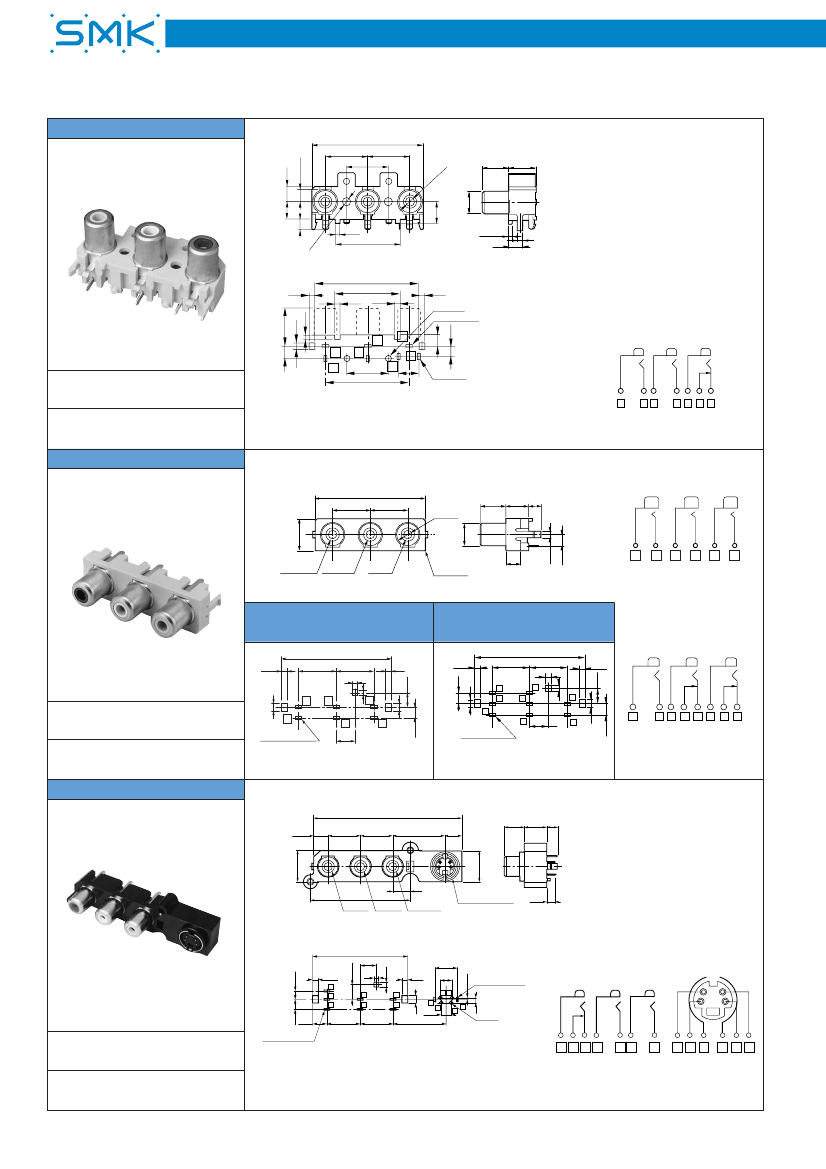

3P Pin Jacks
LAP5100-2601F
Y/C socket Yellow White Red
54.8
14 14
14
5.7
13.5
6.5
(With S Terminal/S
端子付
)
10
4
1.5
4
8.55
2–ø2
3–1.3x2.5
14
14
14 5
14
7
3
i j a1
a3
a2
f e
b1
b2
b3
h g
4
2.1
ø2
.1
A
3–2.2x1
4.6
8.6 2–2x1
i j
f e
4–
h g
1.6
3.4
ø1.1
3.4
0.6
6.5
Detail A
Circuits
回路
(Without Switch/
スイッチ無
)
h
f
g
e
8.5
8.8
3.5
i
j
Right Angle
ライトアングル
LAP5100-4001F
P.C. Board Dimension (The Pattern Side)
取付基板参考図（パターン側）
a
b
i e f g h j
Pin Jack
15
59.6
15
15
6
ø3.4
ø8.3
8.5
18
2.8
Y/C (S-Video) Soket
Color Layout
配色図
15.3
8
:With Switch (Break)
3.5
15
3.5
4
4
3.5
ø2.4
7
59
7.5
Y/C
Yellow
White
Red
A1
A2
B1
wiring prohibition area
パターン禁止帯
(部品面)
2-2.5x1
9.3
7 3.75
15
8.6
k
f1
h
i
59
15
11
a
b
a
b
3-1.3x2.5
15
a
c
d
Circuits
回路
6
2-2.5x1
5
8.7
9.5
14
k
h
f
i
g
j
j
g
1.6
3.4
3.4
0.6
2-3.5
Right Angle
ライトアングル
LPR6520-6700F
2-2x1
5.8
P.C. Board Dimension (The Pattern Side)
取付基板参考図（パターン側）
Circuits
回路
(Without Switch/
スイッチ無
)
4-
ø1
2-3
a
b
a d c
k f g h i j
5.6
40
15
15
15
8
ø8.3
ø3.4
9.5 10
6.5
4
2-ø3 1.5
23
1.5
5
2
a
b c
d e
f
LPR6520-6700F
(Without Switch/スイッチ無)
2
1.9
13.5
2.4
1.7
37.6
23.4
1.9
2
3-1.3 x 2.5
4.5 4
LPR6529-1800F
(With Switch/スイッチ付)
2
13.5
2.4
1.7
37.6
23.4
1.9
1.9
2
3-1.3 x 2.5
4
(With Switch/
スイッチ付
)
4.5
Right Angle
ライトアングル
a
b
d
c
e
f
a
b
d
c
15
30
3 - 1.2 x 2.2
2-ø2.2
15
30
7.5
3.7
e
g f
4 - 1 x 2.2
2-ø2.2
a
b
c
d
e
f
g
P.C. Board Dimension (The Pattern Side)
取付基板参考図（パターン側）
P.C. Board Dimension (The Pattern Side)
取付基板参考図（パターン側）
