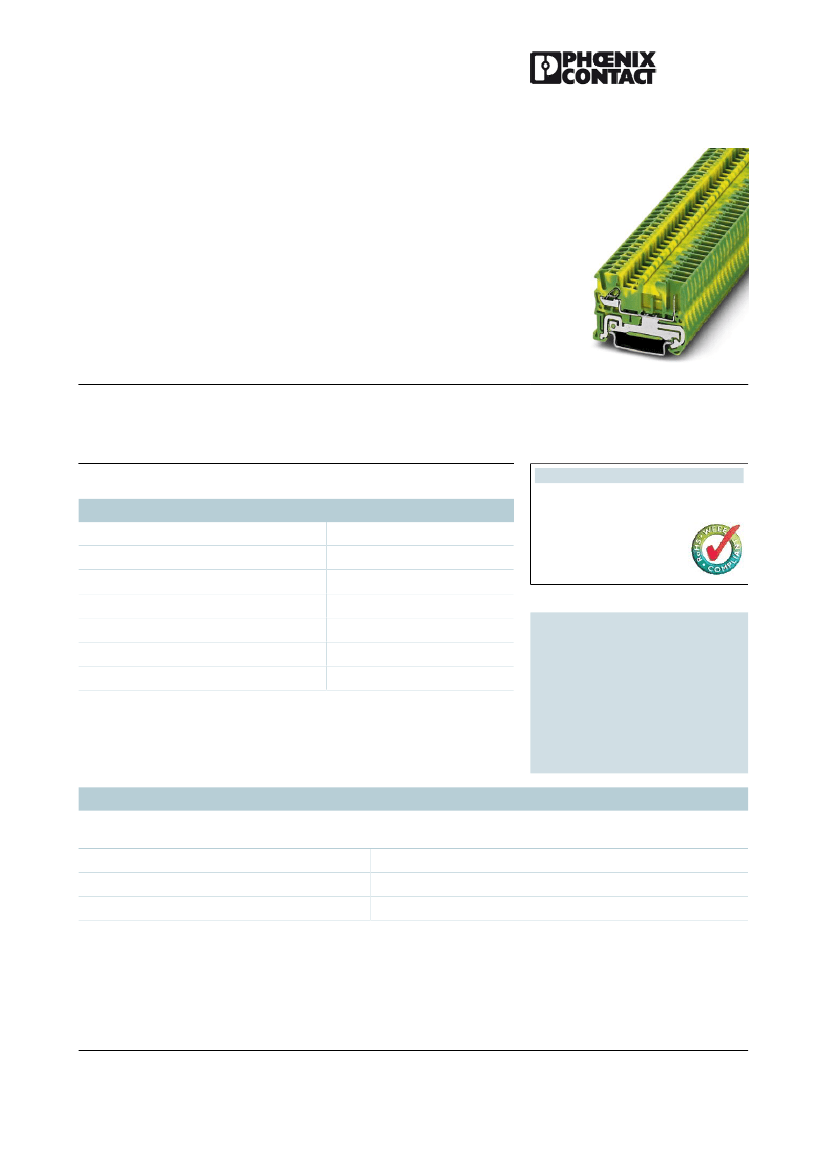

Auszug aus dem Online-
Katalog
DT 2,5/1P-PE
Dieses Produkt ist durch ein Nachfolgeprodukt ersetzt
worden.
Artikelnummer: 3054037
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3054037
Durchgangsreihenklemme, Anschlussart: Schenkelfederanschluss,
Querschnitt: 0,2 mm² - 4 mm², AWG 24 - 12, Breite: 5,2 mm,
Farbe: grün-gelb, Montageart: NS 35/7,5, NS 35/15
Produkthinweise
Kaufmännische Daten
GTIN (EAN)
Hinweis
Verkaufsgruppe
VPE
Zolltarif
Gewicht/Stück
Katalogseitenangabe
4046356082440
Auftragsgebundene Fertigung
A673
50 stk.
85369010
0,008577 KG
Seite 217 (CL-2007)
http://download.phoenixcontact.de
Bitte beachten Sie, dass die
hier angegebenen Daten dem
Online-Katalog entnommen sind.
Die vollständigen Informationen
und Daten entnehmen Sie bitte
der Anwenderdokumentation.
Es gelten die Allgemeinen
Nutzungsbedingungen für Internet-
Downloads.
WEEE/RoHS konform seit:
07.03.2007
Technische Daten
Allgemein
Anzahl der Etagen
Anzahl der Anschlüsse
Farbe
1
2
grün-gelb
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 1 / 6
07.12.2010
DT 2,5/1P-PE
Artikelnummer: 3054037
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3054037
Isolierstoff
Brennbarkeitsklasse nach UL 94
Zubehör Brücken
Maße
Breite
Länge
Höhe NS 35/7,5
Höhe NS 35/15
Technische Daten
Belastungsstrom maximal
Bemessungsstoßspannung
Verschmutzungsgrad
Überspannungskategorie
Isolierstoffgruppe
Anschluss gemäß Norm
Offene Seitenwand
Anschlussdaten
Leiterquerschnitt starr min
Leiterquerschnitt starr max
Leiterquerschnitt flexibel min
Leiterquerschnitt flexibel max
Leiterquerschnitt AWG/kcmil min
Leiterquerschnitt AWG/kcmil max
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse ohne
Kunststoffhülse max
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse min
Leiterquerschnitt flexibel m. Aderendhülse m.
Kunststoffhülse max
2 Leiter gleichen Querschnitts flexibel m. TWIN-
AEH mit Kunststoffhülse max
Anschlussart
Abisolierlänge
Lehrdorn
PA
V0
3030213 FBS 10-5
5,2 mm
48,5 mm
36,5 mm
44 mm
(bei 4 mm² Leiterquerschnitt)
6 kV
3
III
I
IEC 61984
ja
0,2 mm²
4 mm²
0,25 mm²
2,5 mm²
24
12
0,25 mm²
2,5 mm²
0,25 mm²
2,5 mm²
0,5 mm²
Schenkelfederanschluss
10 mm
A3
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 2 / 6
07.12.2010
DT 2,5/1P-PE
Artikelnummer: 3054037
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3054037
Approbationen
Approbationen
CUL
AWG/kcmil
UL
AWG/kcmil
Zubehör
Artikel
Brücken
3030161
3030174
3030187
3030190
3030213
3030226
3038930
Markierung
3030941
1050004
WST 2,5
ZB 5 :UNBEDRUCKT
FBS 2-5
FBS 3-5
FBS 4-5
FBS 5-5
FBS 10-5
FBS 20-5
FBS 50-5
Bezeichnung
CUL, UL
24-12
24-12
Beschreibung
Steckbrücke, Polzahl: 2, Farbe: rot
Steckbrücke, Polzahl: 3, Farbe: rot
Steckbrücke, Polzahl: 4, Farbe: rot
Steckbrücke, Polzahl: 5, Farbe: rot
Steckbrücke, Polzahl: 10, Farbe: rot
Steckbrücke, Polzahl: 20, Farbe: rot
Steckbrücke, Polzahl: 50, Farbe: rot
Warnabdeckung, 5-polig, für Klemmenbreite: 5,2 mm
Zackband unbedruckt, 10-teilig, zum Selbstbeschriften mit dem B-
Stift, ZB-T oder CMS-System, Verpackung ist ausreichend für 100
Klemmen, für eine Klemmenbreite von 5,2 mm, Farbe: weiß
Zackband, flach, unbedruckt: 10-teilig, zum Selbstbeschriften mit
B-STIFT oder ZBF-T, für 100 Klemmen, Farbe: weiß
0808642
ZBF 5:UNBEDRUCKT
Montage
3030721
3030417
0801762
ATP-ST 4
D-ST 2,5
NS 35/ 7,5 CU UNPERF
2000MM
Abteilungstrennplatte, Länge: 61 mm, Breite: 2 mm, Höhe: 42 mm,
Farbe: grau
Abschlussdeckel, Länge: 48,6 mm, Breite: 2,2 mm, Höhe: 29,1
mm, Farbe: grau
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, Höhe 7,5 mm,
Breite 35 mm, Länge: 2 m
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 3 / 6
07.12.2010
DT 2,5/1P-PE
Artikelnummer: 3054037
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3054037
1207640
1207653
1207666
0801733
NS 35/ 7,5 PERF 755MM
NS 35/ 7,5 PERF 955MM
NS 35/ 7,5 PERF 1155MM
NS 35/ 7,5 PERF 2000MM
Tragschiene NS 35, Höhe 7,5 mm, Länge 755 mm
Tragschiene NS 35, gelocht, Höhe 7,5 mm, Länge 955 mm
Tragschiene NS 35, gelocht, Höhe 7,5 mm, Länge 1155 mm
Hutprofil-Tragschiene, Material: Stahl verzinkt und
dickschichtpassiviert, gelocht, Höhe 7,5 mm, Breite 35 mm,
Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 7,5 mm,
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, profil-gezogen, hohe Ausführung,
ungelocht 1,5 mm dick, Material: Aluminium, Höhe 15 mm, Breite
35 mm, Länge 2 m
Hutprofil-Tragschiene, Material: Kupfer, ungelocht, 1,5 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
Tragschiene NS 35, gelocht, Höhe 15 mm, Länge 755 mm
Tragschiene NS 35, gelocht, Höhe 15 mm, Länge 955 mm
Tragschiene NS 35, gelocht, Höhe 15 mm, Länge 1155 mm
Hutprofil-Tragschiene, Material: Stahl, gelocht, Höhe 15 mm,
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, Höhe 15 mm,
Breite 35 mm, Länge: 2 m
Hutprofil-Tragschiene, Material: Stahl, ungelocht, 2,3 mm dick,
Höhe 15 mm, Breite 35 mm, Länge: 2 m
0801681
1201756
NS 35/ 7,5 UNPERF 2000MM
NS 35/15 AL UNPERF 2000MM
1201895
1207679
1207682
1207695
1201730
1201714
1201798
NS 35/15 CU UNPERF 2000MM
NS 35/15 PERF 755MM
NS 35/15 PERF 955MM
NS 35/15 PERF 1155MM
NS 35/15 PERF 2000MM
NS 35/15 UNPERF 2000MM
NS 35/15-2,3 UNPERF 2000MM
Stecker/Adapter
3002843
3002856
3002869
0201744
3030925
3030983
Werkzeug
1204517
SZF 1-0,6X3,5
Betätigungswerkzeug, für ST-Klemmen, auch als Schlitz-
Schraubendreher geeignet, Größe: 0,6x3,5x100mm, 2-
Komponentengriff, mit Abrollschutz
ISH 2,5/0,2
ISH 2,5/0,5
ISH 2,5/1,0
MPS-MT
PAI-4
PS-5
Isolierstopp-Hülse, Farbe: weiß
Isolierstopp-Hülse, Farbe: grau
Isolierstopp-Hülse, Farbe: schwarz
Prüfstecker
Prüfadapter, Farbe: grau
Prüfadapter, Farbe: rot
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 4 / 6
07.12.2010
DT 2,5/1P-PE
Artikelnummer: 3054037
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=3054037
Zeichnungen
Schaltplan
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 5 / 6
07.12.2010
