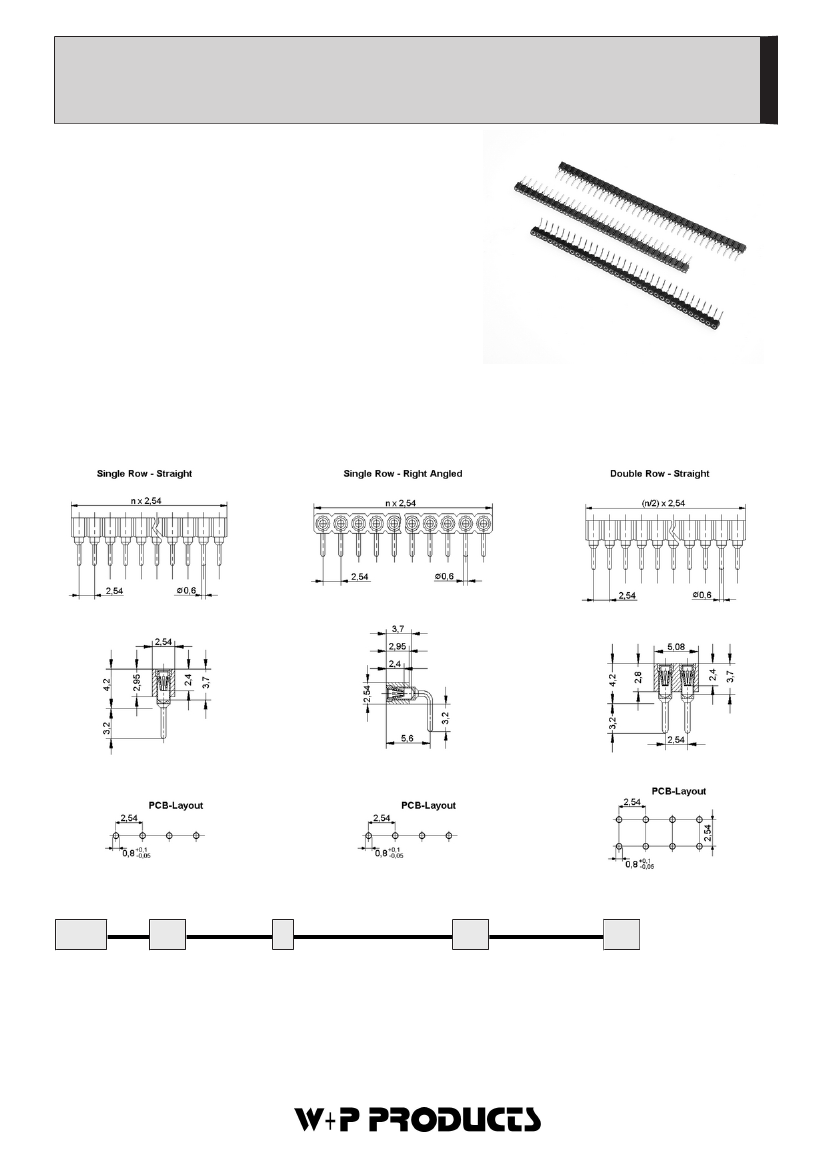

254
Präzisions-Buchsenleisten - RM 2,54mm - 1-/2-reihig
Precision Female Headers - 2,54mm Pitch - Single / Double Row
Technische Daten /Technical
Data
Isolierkörper
Thermoplastischer Kunststoff, nach UL94 V-0
Insulator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Hülse: Messing gedreht
Feder: 6-Lamellen-Clip, Beryllium-Kupfer
Contact Material
Sleeve: screw machined brass
Clip: 6 Finger-Clip, Beryllium-Copper
Kontaktoberfläche
Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm)
Contact Surface
Acc. to options (see below), over Ni (1,3 ... 2,5µm)
Lötbarkeit
IEC512-12A
Solderability
IEC512-12A
Durchgangswiderstand
< 10mΩ
Contact Resistance
< 10mΩ
10
Isolationswiderstand
> 10
Ω
10
Insulation Resistance
> 10
Ω
Spannungsfestigkeit
1000V
RMS
Test Voltage
1000V
RMS
Nennstrom
3A
Current Rating
3A
Temperaturbereich
-55°C ... +125°C
Temperature Range
-55°C ... +125°C
Verarbeitung
Reflow-Lötverfahren; weitere Informationen in Kapitel T
Processing
Reflow-soldering, detailed information in ch. T
Series
Contacts
*
Type
*
Sleeve Plating
Clip Plating
*
254
01
01-64
Einreihig
Single row
04-72
Zweireihig
Double row
2
1
Einreihig, gerade
Single row, straight
2
Einreihig, gewinkelt
Single row, right angled
3
Zweireihig, gerade
Double row, straight
50
50
Hülse verzinnt
Tin plated sleeve
30
00
Feder vergoldet
Gold plated clip
10
Feder 0,25µm Gold
0,25µm gold plated clip
30
Feder 0,75µm Gold
0,75µm gold plated clip
(
*
Bestellbeispiel - Bitte durch Ihre
Spezifikationen ersetzen.
*
Order example - To be replaced by your
specifications.)
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
1
© W+P PRODUCTS
Informationen zum Reflow-Lötverfahren
Reflow-Soldering Information
Reflow-Lötverfahren
Reflow-Soldering
Bauteile sollten gemäß folgendem Temperatur-Profil in
Anlehnung an die IPC/JEDEC J-STD-020C für bleifreies
Löten im Reflowverfahren verarbeitet werden (Maximalwerte)
Profil Eigenschaft
Durchschnitts-Ramp-Up Rate (Ts
max
to Tp)
Vorheizen
- Temperatur Min (Ts
min
)
- Temperatur Max (Ts
max
)
- Zeit (ts
min
auf ts
max
)
Verbleiben oberhalb:
- Temperatur (T
L
)
- Zeit (t
L
)
Peak/Klassifizierung Temperatur (Tp)
Zeit innerhalb von 5°C um die Peak-Temperatur (tp)
Ramp-Down Rate
Zeit von 25°C bis zur Peak-Temperatur
Bleifreies Löten
3°C / Sek. Max.
150°C
200°C
60-180 Sekunden
217°C
60-180 Sekunden
260°C +/- 5°C
20-40 Sekunden
6°C / Sekunde max.
8 Minuten max.
Items should be soldered according to IPC/JEDEC J-
STD-020C temperature-profile for leadfree reflow-soldering
(maximum values):
Profile Feature
Average Ramp-Up Rate (Ts
max
to Tp)
Preheat
- Temperature Min (Ts
min
)
- Temperature Max (Ts
max
)
- Time (ts
min
auf ts
max
)
Time maintained above:
- Temperature (T
L
)
- Time (t
L
)
Peak/Classification Temperature (Tp)
Time within 5°C of actual Peak-Temperature (tp)
Ramp-Down Rate
Time 25°C to Peak Temperature
PB-Free assembly
3°C / second max.
150°C
200°C
60-180 seconds
217°C
60-180 seconds
260°C +/- 5°C
20-40 seconds
6°C / second max.
8 minutes max.
Empfohlenes Reflow-Lötprofil:
Recommended Reflow-Soldering profile:
