I203-2XL5-170.000MHZ

Description
HCMOS/TTL Output Clock Oscillator, 170MHz Nom, DIP-4
CategoryPassive components    oscillator
File Size63KB,2 Pages
ManufacturerILSI
Websitehttp://www.ilsiamerica.com
Environmental Compliance
Download Datasheet Parametric View All

I203-2XL5-170.000MHZ Overview

HCMOS/TTL Output Clock Oscillator, 170MHz Nom, DIP-4

I203-2XL5-170.000MHZ Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
Objectid1312910384
Reach Compliance Codecompliant
Maximum control voltage4.5 V
Minimum control voltage0.5 V
maximum descent time10 ns
Frequency Adjustment - MechanicalNO
Frequency offset/pull rate200 ppm
frequency stability30%
Installation featuresTHROUGH HOLE MOUNT
Number of terminals4
Nominal operating frequency170 MHz
Maximum operating temperature85 °C
Minimum operating temperature-40 °C
Oscillator typeHCMOS/TTL
Output load5 LS TTL, 15 pF
physical size20.7mm x 12.6mm x 5.46mm
longest rise time10 ns
Maximum supply voltage5.5 V
Minimum supply voltage4.5 V
Nominal supply voltage5 V
surface mountNO
maximum symmetry55/45 %
Terminal surfaceTIN SILVER COPPER OVER NICKEL

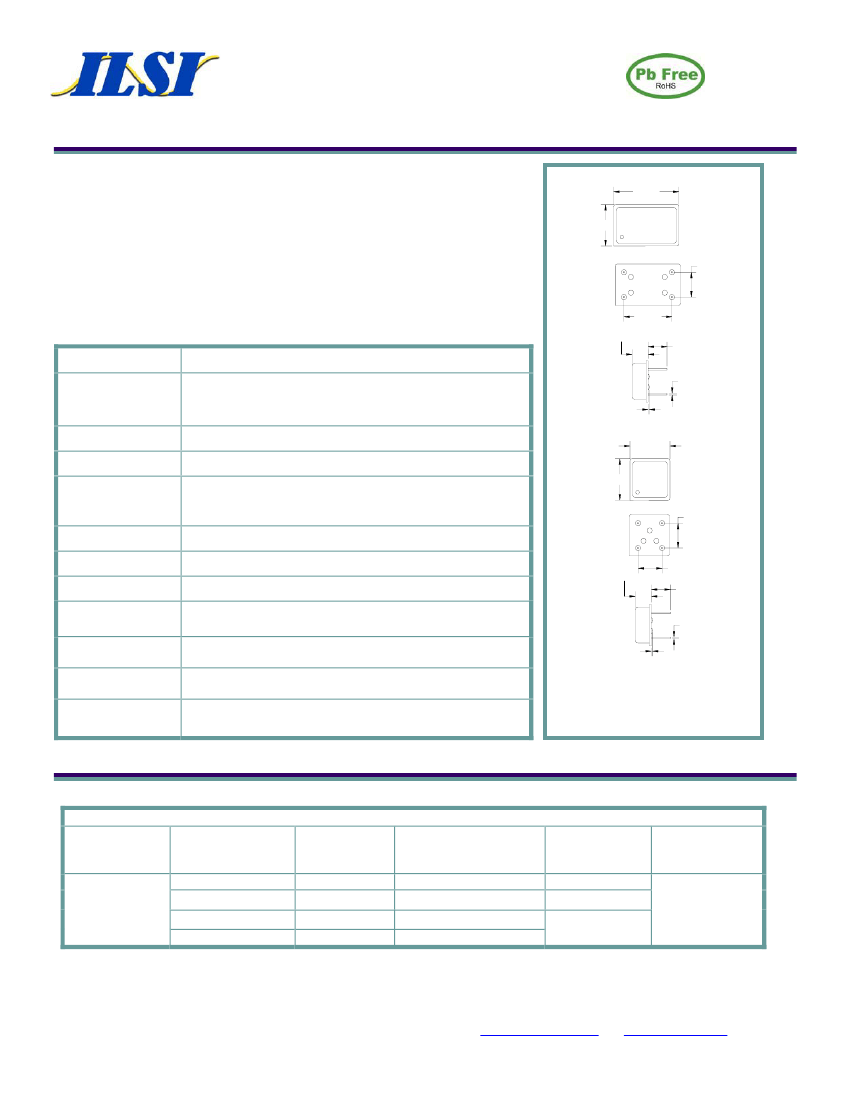

Leaded Oscillator, VCXO, TTL / HC-MOS
Metal Package, Full Size DIP and Half DIP
I202 / I203
Series
I203 Package
20.7
4
3
Product Features:
CMOS/TTL Compatible Logic Levels
Compatible with Leadfree Processing
RoHS Compliant
Applications:
Server & Storage
Sonet /SDH
802.11 / Wifi
T1/E1, T3/E3
12.6
1
2
7.62
15.24
5.1 Max.
6 Min.
Frequency
Output Level
HC-MOS
TTL
Duty Cycle
Rise / Fall Time
Output Load
HC-MOS
TTL
Frequency Stability
Supply Voltage
Current
Control Voltage
Slope
Operating
Storage
1 MHz to 170.000 MHz
0.048
‘0’ = 0.1 Vcc Max., ‘1’ = 0.9 Vcc Min.
‘0’ = 0.4 VDC Max., ‘1’ = 2.4 VDC Min.
50% ±5%
10 nS Max.*
0.36
I202 Package
12.6
4
3
12.6
Fo < 50 MHz = 10 TTL, Fo > 50 MHz = 5 LSTTL
15 pF
See Frequency Stability Table
See Input Voltage Table, tolerance ±10 %
50 mA Max.*
1.65 VDC ±1.5 VDC for Vcc = 3.3 VDC, 2.5 VDC ±2.0 VDC for VCC
= 5.0 VDC
Positive
See Operating Temperature Table in Part Number Guide
-55 C to +125 C
0.36
5.1 Max.
1
2
7.62
7.62
6 Min.
0.48
Dimension Units: mm
Pin Connection
1 Control Voltage
2 GND
3 Output
4 Vcc
Package
Part Number Guide
Operating
Temperature
1 = 0 C to +70 C
Frequency
Stability
F=
20 ppm
Sample Part Number: I202-1BC3-27.000 MHz
Pullability
Supply Voltage
Frequency
B = 50 ppm min.
C=
K=
L=
100 ppm min.
150 ppm min.
200 ppm min.
5 = 5.0 VDC
3 = 3.3 VDC
- 27.000 MHz
I202 -
I203 -
3 = -20 C to +70 C
4 = -30 C to +75 C
2 = -40 C to +85 C
X = 30 ppm
B = 50 ppm
C = 100 ppm

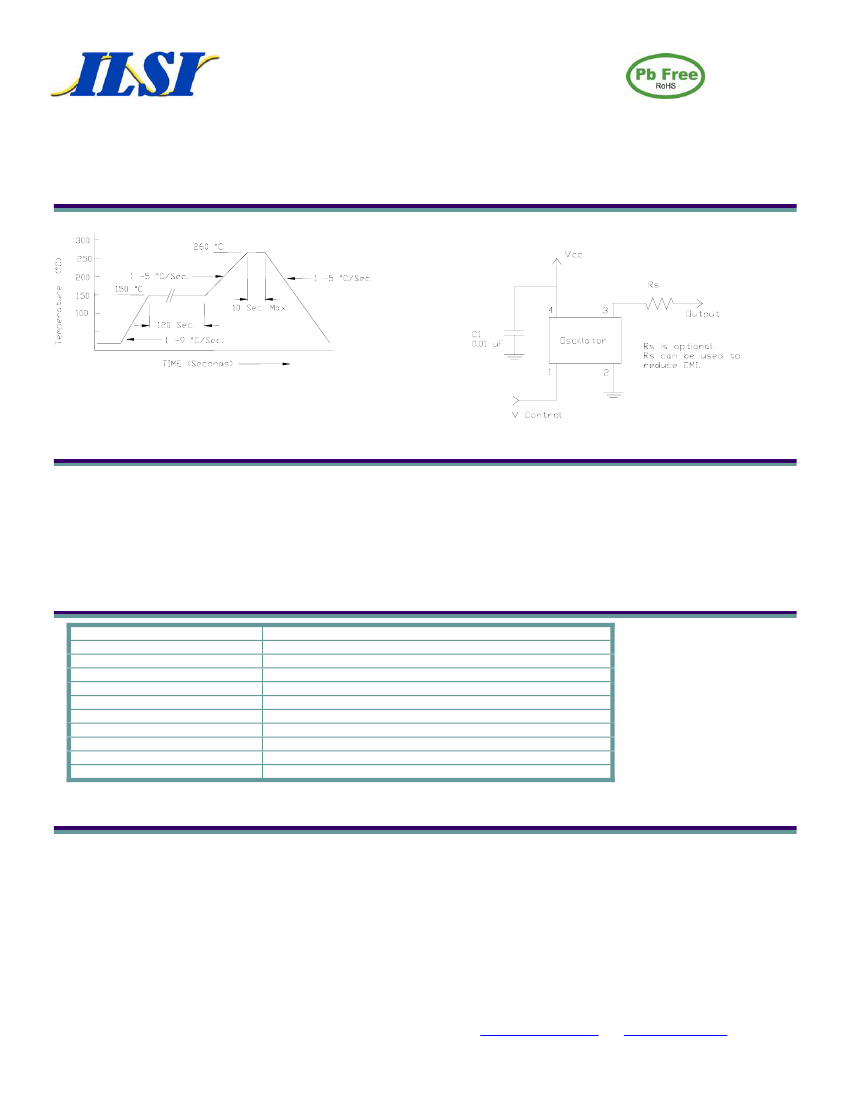

NOTE: A 0.01 µF bypass capacitor is recommended between Vcc (pin 4) and GND (pin 2) to minimize power supply noise.
* Frequency, supply, and load related parameters.
e-mail@ilsiamerica.com
www.ilsiamerica.com
ILSI
America
Phone: 775-851-8880 • Fax: 775-851-8882• e-mail: e-mail@ilsiamerica.com • www.ilsiamerica.com
12/09_A
Specifications subject to change without notice
P
age 1
