RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3678
RAST-5-Messerleiste, abgewinkelt, mit Zwischenwänden,
Null- und/oder Schutzleiterbrücke in Schneidklemmtechnik
(SKT) und untenliegender Verriegelung
1. Temperaturbereich
2. Werkstoffe
Kontaktträger
1
Kontaktmesser
ohne Schneidklemmanschluss
mit Schneidklemmanschluss
3. Mechanische Daten
Kontaktmesser
Brückenleiter
Kontaktierung mit
6,3 x 0,8 mm nach DIN 46244
Schaltlitze LiY 0,75 mm
2
nach H05V-K
Steckverbindern 3611, 3615, 3623,
3626,
Steckverbindern nach RAST-5-
Standard
PA GF, V0 nach UL 94
CuZn, unternickelt und verzinnt
CuSn, unternickelt und verzinnt
-40 °C/+120 °C
4. Elektrische Daten
(bei T
U
20 °C)
Bemessungsstrom
10 A bei T
U
70 °C
250 V AC
Bemessungsspannung
2
IIIa (IEC)/2 (UL) (CTI
≥
250)
Isolierstoffgruppe
2
Kriechstrecke
4,2 mm
Luftstrecke
4,2 mm
Isolationswiderstand
> 10 GΩ
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
nach DIN EN 60664/IEC 60664, CTI UL-Klassifizierung nach ANSI/UL 746A
1
2
Reg.-Nr. 135721
*a K = Kodierung
K = keying
K = codage
P = Positionierung
P = positioning
P = positionnement
V = Raum für Verriegelung
V = space for lock
V = emplacement pour verrouillage
*b Zwischenwand
partitioning
séparation
*c Leiterplatte
printed circuit board
carte imprimée
*d A = (P - 1) x 5 + (W
1
/W
2
- 5) x Y,
max. 135 mm bei einteiligem Kontaktträger
max 135 mm for a one-piece insulating body
max. 135 mm pour un corps isolant monobloc
P = Polzahl/poles/pôles
W = Abstand/distance: W
1
= 7,5 mm (standard), W
2
= 10,0 mm
Y = Anzahl Zwischenwände (je 12 Kontakte mindestens 1 Zwischenwand)
Y = number of partitions (at least 1 partition every 12 contacts)
Y = nombre de séparations (au moins 1 séparation tous les 12 contacts)
*e Schutzleiterkontakt 1,5 mm voreilend, auf jeder Position möglich
pre-mating protective contact, protruding 1.5 mm, possible at any position
contact de protection avancé à 1,5 mm, possible à n’importe quelle position
*f Schneidklemmkontakte mit Null-/Schutzleiterbrücken
insulation displacement contacts with neutral/protective conductor bridge
contacts à déplacement d’isolant aux conducteur neutre/de protection ponté

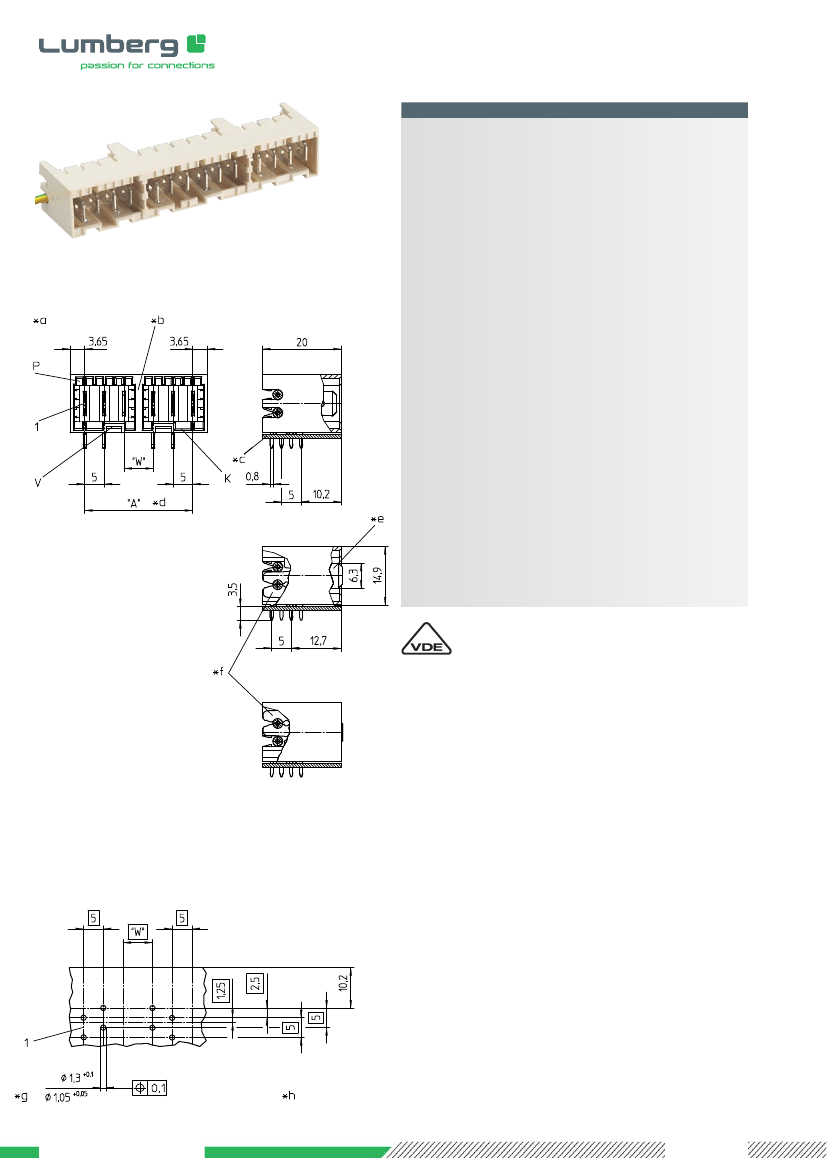

*g Maß für Pressanpassung der Lötstifte in der Leiterplatte
measure for press-fit of solder pins in printed circuit board
mesure pour autofixation sur carte imprimée par pression
*h Lochbild in der Leiterplatte, von der Lötseite gesehen
printed circuit board layout, solder side view
modèle de la carte imprimée, vue du côté à souder
www.lumberg.com
11/2012
RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3678
RAST 5 tab header, angular, with partitions, neutral and/or
protective conductor bridge in insulation displacement
technology (IDT) and lower side lock
1. Temperature range
2. Materials
PA GF, V0 according to UL 94
Insulating body
Contact tab
without insulation displacem. terminal CuZn, pre-nickeled and tinned
with insulation displacement terminal CuSn, pre-nickeled and tinned
3. Mechanical data
Contact tab
Conductor bridge
Mating with
4. Electrical data
(at T
amb
20 °C)
Rated current
10 A at T
amb
70 °C
250 V AC
Rated voltage
2
IIIa (IEC)/2 (UL) (CTI
≥
250)
Material group
2
Creepage distance
4.2 mm
Clearance
4.2 mm
Insulation resistance
> 10 GΩ
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
acc. to DIN EN 60664/IEC 60664, CTI UL classification acc. ANSI/UL 746A
6.3 x 0.8 mm according to DIN 46244
stranded wire LiY 0.75 mm
2
according to H05V-K
connectors 3611, 3615, 3623, 3626,
connectors acc. to RAST 5 standard
1
3678
Réglette à couteaux RAST 5, angulaire, avec séparations,
conducteur neutre et/ou de protection pontés en techno-
logie de déplacement d’isolant et verrouillage en bas
1. Température d’utilisation
2. Matériaux
PA GF, V0 suivant UL 94
Corps isolant
1
Contact à couteau
sans terminal à déplacement d’isolant CuZn, sous-nickelé et étamé
avec terminal à déplacement d’isolant CuSn, sous-nickelé et étamé
3. Caractéristiques mécaniques
Contact à couteau
Conducteur de pontage
Raccordement avec
6,3 x 0,8 mm suivant DIN 46244
fil multibrin LiY 0,75 mm
2
suivant H05V-K
connecteurs 3611, 3615, 3623, 3626,
connecteurs suivant standard RAST 5
-40 °C/+120 °C
-40 °C/+120 °C
4. Caractéristiques électriques
(à T
amb
20 °C)
Courant assigné
10 A à T
amb
70 °C
250 V AC
Tension assignée
2
IIIa (CEI)/2 (UL) (CTI
≥
250)
Groupe de matériau
2
Distance d’isolement
4,2 mm
Ligne de fuite
4,2 mm
Résistance d’isolement
> 10 GΩ
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
suivant DIN EN 60664/CEI 60664, CTI UL classification suivant ANSI/UL 746A
1
2
1
2

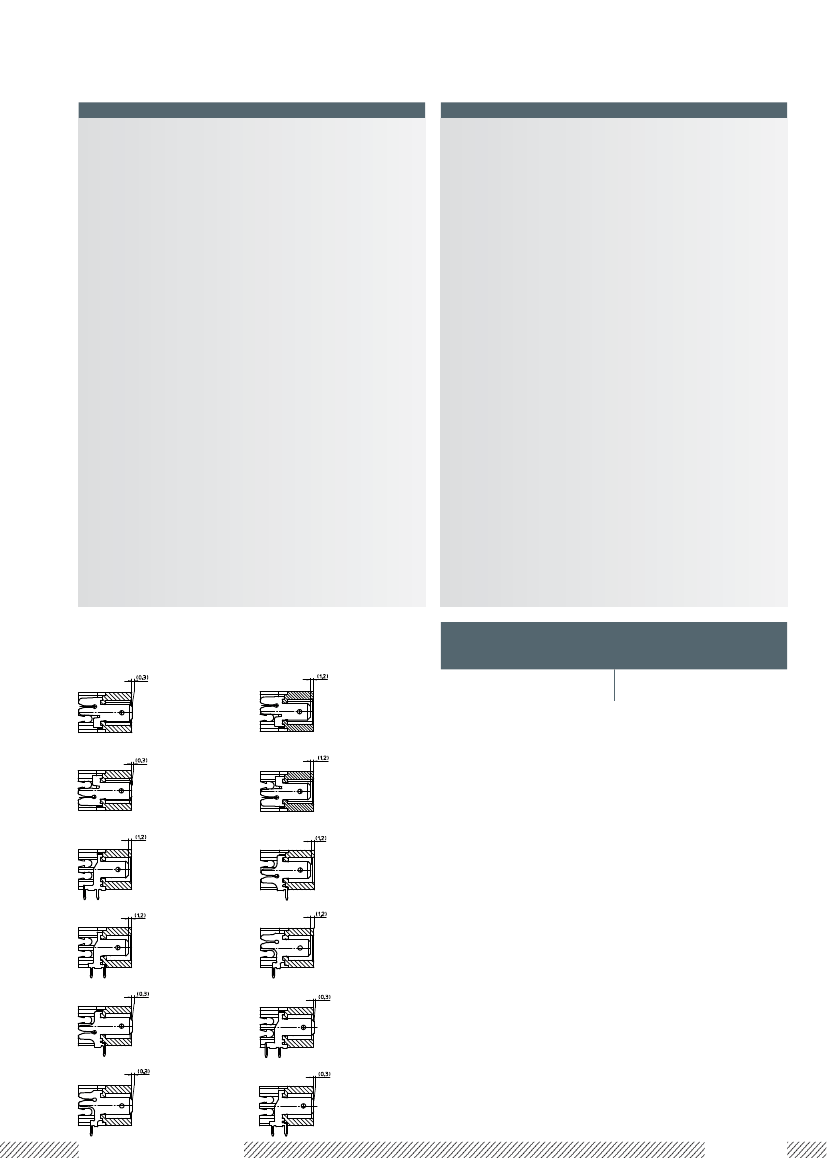

Kontakttypen
types of contacts
types de contacts
Bestellbezeichnung*
Designation*
Désignation*
Polzahl
Poles
Pôles
3678
3–27
a
g
Die Bestellbezeichnung wird projektbezogen ergänzt.
A project-specific suffix to the designation will be assigned.
Un suffixe spécifique au projet sera ajouté à la désignation.
Verpackung: im Karton
Packaging: in a cardboard box
Emballage: dans un carton
*
b
h
Die Messer- und Buchsenleisten 367... und 368... bilden ein
frei konfigurierbares Steckverbindersystem. Die gezeigten
Abbildungen sind Beispiele. Neben der Kodierung nach
RAST-5-Standard (vgl. Umschlaginnenseite und Seite 5.84)
sind die Zwischenwände sowie die Positionen der gebrück-
ten Null- und Schutzleiterkontakte frei wählbar.
The tab headers and socket boards 367... and 368... make
up a connector system free to configure. The given illust-
rations are examples. Besides keying according to RAST 5
standard (see inner cover and page 5.84) the partitions
and the positions of the bridged neutral and protective
conductor contacts are free to choose.
Les réglettes à couteaux et prises femelles 367... et 368...
forment un système de connecteurs configurable à libre
choix. Les images montrent des exemples. Outre le codage
suivant le standard RAST 5 (voir au côté intérieur de la
couverture à la page 5.84) les séparations et les positions
des contacts des conducteurs neutre et de protection pontés
sont à libre choix.
11/2012
c
i
d
k
e
l
f
m
