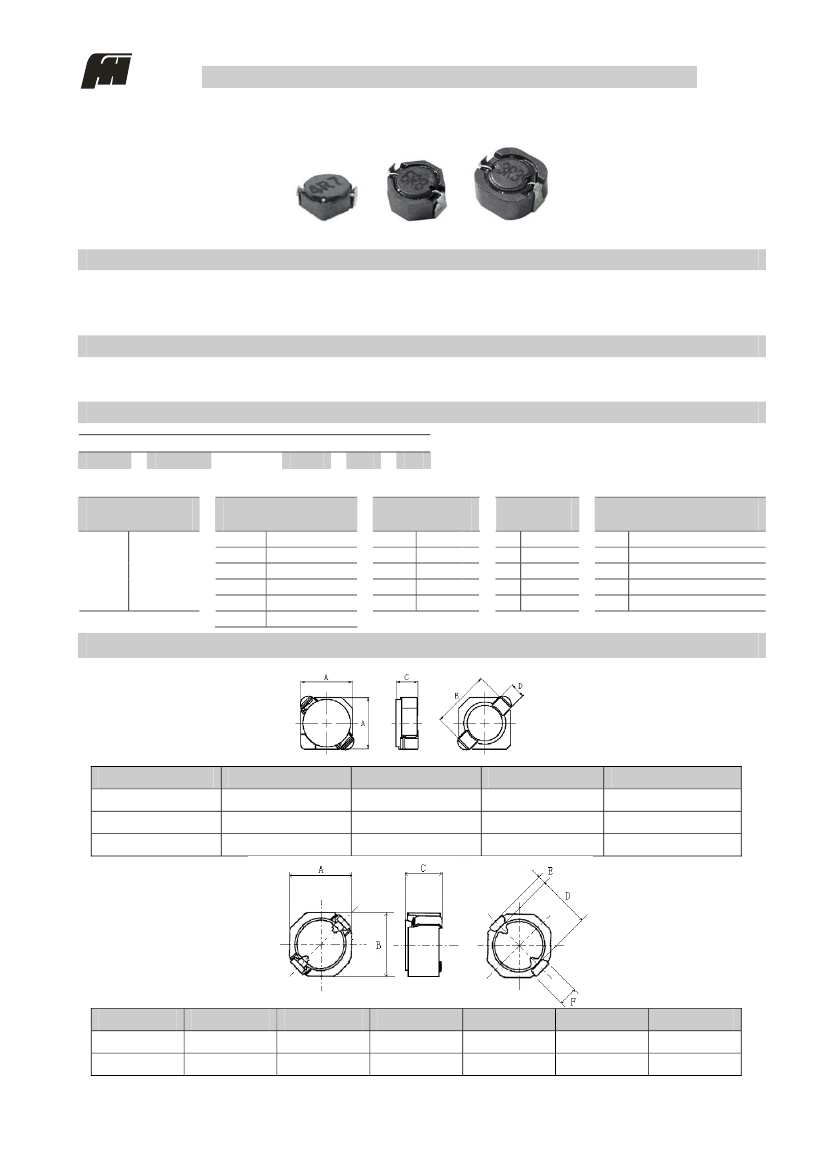

PS
系列功率电感
PS Series SMD Power Inductors
特征
FEATURES
·超薄
·屏½结构
·适合于表面贴装,适合于回流焊
· Low profile
· Magnetic shielded
· SMT type, suitable for solder reflow
应用
APPLICATIONS
·移动通信,笔记本电脑
·DC/DC
½换
·Portable communication equipment, Notebook Computer
· DC/DC converters
产品规格型号表示方法
ORDERING CODE
PS
①
①
产品代号
Code
PS
系列
功率电感
5020
②
②
—
150
③
M
④
③
T
⑤
④
误差
Tolerance
M ±20%
N ±30%
⑤
包装方式
Packaging Style
T
B
Tape&Reel
Bulk
PS
规格尺寸
Dimensions
(L×W×T) (mm)
3011
3.2×3.3×1.2
3014 3.2×3.3×1.55
4018 4.0×4.4×1.8
5020 5.0×5.0×2.0
5030 5.0×5.0×3.0
6030 6.0×6.0×3.0
感量(µH)
Inductance
1R0
1
100
10
101
100
102
1000
外½尺寸
Dimensions
单½(Unit)：mm
型号
Part
PS3011
PS3014
PS4018
A
3.0±0.20
3.0±0.20
4.0±0.20
B
3.3
3.3
4.4
C
1.2±0.20
1.4±0.20
1.8±0.30
D
1.0
1.0
1.1
型号
Part
PS5020
PS5030
A
5.0±0.3
5.0±0.3
B
5.0±0.3
5.0±0.3
C
2.0±0.3
3.0±0.3
D
4.2±0.3
4.2±0.3
E
0.6±0.3
0.6±0.3
F
1.4±0.3
1.4±0.3
型号
Part
PS6030
A
6.0±0.3
B
6.0±0.3
C
3.0±0.3
D
4.8±0.3
E
0.6±0.3
F
2.0±0.3
电性½参数
Electrical Characteristics
PS3011 Series
Part Number
Inductance
（μH）
Tolerance
Test Freq.
DCR (Ω)
Max
Isat
(A)
PS3011-1R0NT
PS3011-1R5NT
PS3011-2R2NT
PS3011-2R7NT
PS3011-3R3NT
PS3011-4R7NT
PS3011-5R6NT
PS3011-6R8NT
PS3011-8R2NT
PS3011-100MT
PS3011-150MT
PS3011-180MT
PS3011-220MT
1.0
1.5
2.2
2.7
3.3
4.7
5.6
6.8
8.2
10
15
18
22
±30%
±30%
±30%
±30%
±30%
±30%
±30%
±30%
±30%
±20%
±20%
±20%
±20%
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
0.0626
0.0843
0.0955
0.120
0.154
0.168
0.264
0.284
0.376
0.428
0.663
0.730
0.801
1.50
1.25
1.10
0.92
0.88
0.70
0.65
0.60
0.52
0.48
0.40
0.36
0.35
PS3014
Series
Inductance
（μH）
Tolerance
Test Freq.
DCR (Ω)
Max
Isat
(A)
Part Number
PS3014-2R2NT
PS3014-3R3NT
PS3014-4R7NT
PS3014-6R8NT
PS3014-100MT
PS3014-150MT
PS3014-220MT
PS3014-330MT
PS3014-470MT
2.2
3.3
4.7
6.8
10
15
22
33
47
±30%
±30%
±30%
±30%
±20%
±20%
±20%
±20%
±20%
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
0.041
0.054
0.078
0.115
0.180
0.220
0.363
0.516
0.750
0.85
0.75
0.63
0.52
0.43
0.35
0.30
0.24
0.20
PS4018
Series
Inductance
（μH）
Tolerance
Test Freq.
DCR (Ω)
Max
Isat
(A)
Part Number
PS4018-1R5NT
PS4018-2R2NT
PS4018-3R3NT
PS4018-4R7NT
PS4018-6R8NT
1.5
2.2
3.3
4.7
6.8
±30%
±30%
±30%
±30%
±30%
100kHz
100kHz
100kHz
100kHz
100kHz
0.050
0.070
0.110
0.132
0.170
1.55
1.20
1.10
0.90
0.73
PS4018-100MT
PS4018-150MT
PS4018-220MT
PS4018-330MT
PS4018-390MT
PS4018-470MT
PS4018-680MT
PS4018-820MT
PS4018-101MT
PS4018-221MT
10
15
22
33
39
47
68
82
100
220
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
0.210
0.295
0.430
0.675
0.690
1.050
1.500
1.700
1.800
6.000
0.55
0.45
0.40
0.32
0.27
0.25
0.22
0.20
0.22
0.12
Isat:
饱和电流，加
Isat
时，电感值相对公称值下降≤35%
Isat: Saturation Current, the current when the inductance becomes 35% lower than its initial value.
PS5020 Series
Part Number
Inductance
（μH）
Tolerance
Test Freq.
DCR (Ω)
Max
Isat
(A)
Irms
(A)
PS5020-1R0NT
PS5020-1R2NT
PS5020-2R2NT
PS5020-3R3NT
PS5020-4R7NT
PS5020-6R8NT
PS5020-100MT
PS5020-150MT
PS5020-220MT
PS5020-330MT
PS5020-470MT
PS5020-680MT
PS5020-101MT
PS5020-171MT
1.0
1.2
2.2
3.3
4.7
6.8
10
15
22
33
47
68
100
170
±30%
±30%
±30%
±30%
±30%
±30%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
0.044
0.044
0.059
0.073
0.087
0.130
0.180
0.275
0.300
0.455
1.140
1.220
1.500
3.000
2.87
2.87
2.17
1.79
1.52
1.27
1.02
0.85
0.74
0.59
0.49
0.40
0.31
0.25
2.87
2.87
2.05
1.81
1.53
1.37
1.09
0.90
0.82
0.60
0.44
0.41
0.31
0.25
PS5030 Series
Part Number
Inductance
（μH）
Tolerance
Test Freq.
DCR (Ω)
Max
Isat
(A)
Irms
(A)
PS5030-1R2NT
PS5030-2R2NT
PS5030-3R3NT
PS5030-4R7NT
PS5030-6R8NT
PS5030-100MT
PS5030-150MT
PS5030-220MT
PS5030-330MT
PS5030-470MT
PS5030-680MT
PS5030-101MT
PS5030-151MT
PS5030-221MT
1.2
2.2
3.3
4.7
6.8
10
15
22
33
47
68
100
150
220
±30%
±30%
±30%
±30%
±30%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
0.03
0.036
0.04
0.060
0.085
0.108
0.150
0.208
0.257
0.450
0.600
0.801
1.200
2.000
5.17
3.90
3.15
2.49
2.01
1.77
1.40
1.15
0.96
0.83
0.68
0.58
0.30
0.20
4.07
3.30
2.83
2.51
2.06
1.76
1.37
1.01
0.94
0.80
0.65
0.55
0.31
0.21
PS6030 Series
Part Number
Inductance
（μH）
Tolerance
Test Freq.
DCR (Ω)
Max
Isat
(A)
Irms
(A)
PS6030-1R0NT
PS6030-1R5NT
PS6030-2R2NT
PS6030-3R3NT
PS6030-4R7NT
PS6030-6R8NT
PS6030-100MT
PS6030-120MT
PS6030-150MT
PS6030-180MT
PS6030-220MT
PS6030-270MT
PS6030-330MT
PS6030-390MT
PS6030-470MT
PS6030-560MT
PS6030-680MT
PS6030-820MT
PS6030-101MT
PS6030-151MT
PS6030-221MT
PS6030-271MT
PS6030-331MT
PS6030-471MT
1.0
1.5
2.2
3.3
4.7
6.8
10
12
15
18
22
27
33
39
47
56
68
82
100
150
220
270
330
470
±30%
±30%
±30%
±30%
±30%
±30%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
±20%
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
100kHz
0.032
0.036
0.046
0.054
0.068
0.115
0.150
0.165
0.175
0.200
0.265
0.365
0.420
0.480
0.560
0.670
0.770
1.150
1.300
1.530
2.750
3.800
7.500
9.000
3.59
2.93
2.42
1.89
1.66
1.45
1.14
1.04
0.93
0.85
0.77
0.70
0.63
0.58
0.53
0.48
0.44
0.40
0.36
0.31
0.26
0.20
0.28
0.18
4.03
3.63
3.30
2.83
2.45
2.20
1.77
1.70
1.55
1.41
1.23
1.08
0.99
0.95
0.84
0.76
0.69
0.61
0.54
0.42
0.36
0.30
0.28
0.20
Isat:
饱和电流，加
Isat
时，电感值相对公称值下降≤30%
Isat: Saturation Current, the current when the inductance becomes 30% lower than its initial value.
Irms:
温升电流，加
Irms
时，器件温度升高≤40
℃
Irms: Temperature Rise Current, the current when temperature of coil increases up to 40
℃
.
