155

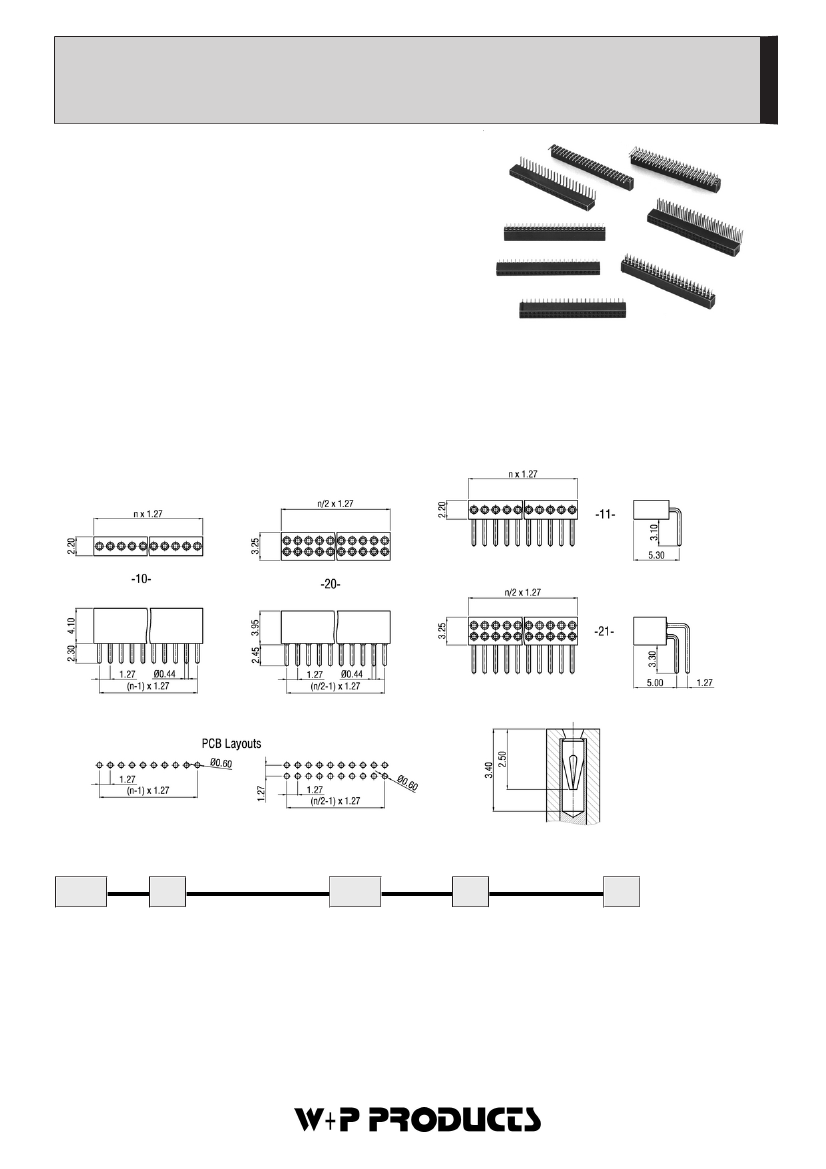

Buchsenleisten RM 1,27mm - 1-/2-reihig - Präzisionskontakt
Female Header Strips - Pitch 1,27mm - Single/Double Row - Screw Machined Contact
Technische Daten /Technical
Data
Isolierkörper
Thermoplastischer Kunststoff, nach UL94 V-0
Insulator
Thermoplastic, rated UL94 V-0
Kontaktmaterial
Hülse: Messing gedreht
Feder: 3-Lamellen-Clip, Beryllium-Kupfer
Contact Material
Sleeve: screw machined brass
Clip: 3 Finger-Clip, Beryllium-Copper
Kontaktoberfläche
Lt. Oberflächenoptionen, über Ni (1,3 ... 2,5µm)
Contact Surface
Acc. to options (see below), over Ni (1,3 ... 2,5µm)
Lötbarkeit
IEC512-12A
Solderability
IEC512-12A
Durchgangswiderstand
< 10mΩ
Contact Resistance
< 10mΩ
10
Isolationswiderstand
> 10
Ω
10
Insulation Resistance
> 10
Ω
Spannungsfestigkeit
1000V
RMS
Test Voltage
1000V
RMS
Nennstrom
1A
Current Rating
1A
Temperaturbereich
-55°C ... +125°C
Temperature Range
-55°C ... +125°C
Verarbeitung
Reflow-Lötverfahren; weitere Informationen in Kapitel T
Processing
Reflow-soldering, detailed information in ch. T
Passende Stiftleisten Serie:
Mates with pin headers series:
355
oder 0,40 ... 0,48mm Rundstifte /
round
pins
Series
Type
*
Contacts
*
Sleeve Plating
Clip Plating
*
155
10
10
Einreihig, gerade
Single row, straight
20
Zweireihig, gerade
Double row, straight
11
Einreihig, gewinkelt
Single row, right angled
21
Zweireihig, gewinkelt
Double row, right angled
002
002-050
Einreihig
Single row
004-100
Zweireihig
Double row
50
50
Hülse verzinnt
Tin plated sleeve
30
10
Feder 0,25µm Gold
0,25µm gold plated clip
30
Feder 0,75µm Gold
0,75µm gold plated clip
(
*
Bestellbeispiel - Bitte durch Ihre
Spezifikationen ersetzen.
*
Order example - To be replaced by your
specifications.)
TEL.: +49 5223 98507-0
FAX.: +49 5223 98507-50
E-MAIL: sales@wppro.com
INTERNET: www.wppro.com
1
© W+P PRODUCTS
Informationen zum Reflow-Lötverfahren
Reflow-Soldering Information
Reflow-Lötverfahren
Reflow-Soldering
Bauteile sollten gemäß folgendem Temperatur-Profil in
Anlehnung an die IPC/JEDEC J-STD-020C für bleifreies
Löten im Reflowverfahren verarbeitet werden (Maximalwerte)
Profil Eigenschaft
Durchschnitts-Ramp-Up Rate (Ts
max
to Tp)
Vorheizen
- Temperatur Min (Ts
min
)
- Temperatur Max (Ts
max
)
- Zeit (ts
min
auf ts
max
)
Verbleiben oberhalb:
- Temperatur (T
L
)
- Zeit (t
L
)
Peak/Klassifizierung Temperatur (Tp)
Zeit innerhalb von 5°C um die Peak-Temperatur (tp)
Ramp-Down Rate
Zeit von 25°C bis zur Peak-Temperatur
Bleifreies Löten
3°C / Sek. Max.
150°C
200°C
60-180 Sekunden
217°C
60-180 Sekunden
260°C +/- 5°C
20-40 Sekunden
6°C / Sekunde max.
8 Minuten max.
Items should be soldered according to IPC/JEDEC J-
STD-020C temperature-profile for leadfree reflow-soldering
(maximum values):
Profile Feature
Average Ramp-Up Rate (Ts
max
to Tp)
Preheat
- Temperature Min (Ts
min
)
- Temperature Max (Ts
max
)
- Time (ts
min
auf ts
max
)
Time maintained above:
- Temperature (T
L
)
- Time (t
L
)
Peak/Classification Temperature (Tp)
Time within 5°C of actual Peak-Temperature (tp)
Ramp-Down Rate
Time 25°C to Peak Temperature
PB-Free assembly
3°C / second max.
150°C
200°C
60-180 seconds
217°C
60-180 seconds
260°C +/- 5°C
20-40 seconds
6°C / second max.
8 minutes max.
Empfohlenes Reflow-Lötprofil:
Recommended Reflow-Soldering profile:
