スタンダード厚膜抵抗ネットワーク
Standard Thick Film Resistor Networks
①

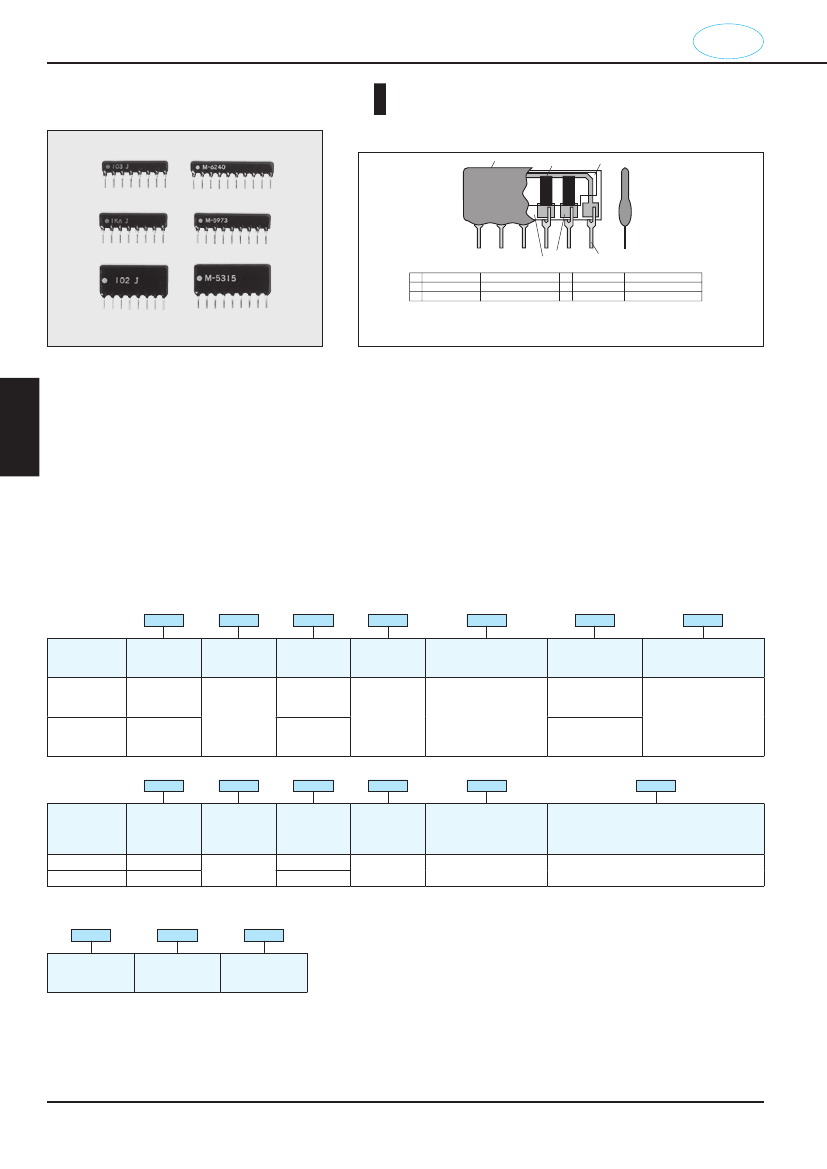

■構造図 Construction
②
③
⑥
① 外装樹脂 Protective coating
② 抵抗皮膜 Resistive film
③ ガラスコート Glass coating
⑤
④
④ 端子 Terminal
⑤ 内部電極 Inner electrode
⑥ セラミック Ceramic substrate
外装色：黒 Coating color：Black
ネットワーク抵抗器
Network Resistors
■特長 Features
●
●
●
●
●
●
小½品から大電力品にわたり標準回路が豊富です。
（取付高さ 5.08mm, 6.5mm, 10.7mm Max.）
自動機挿入可½なマガジン品
（リード端子先端はVカット）
、テーピング品
（TBA：全端子、TPA：3端子）
対応。
端子鉛フリー品は、欧州RoHS対応です。電極、抵抗、ガラスに含まれる鉛ガラスは欧州RoHSの適用除外です。
Various types of standard circuits in different sizes and power are available. (Seated height 5.08mm, 6.5mm, 10.7mm Max.)
For automatic insertion machines, stick magazines (the tip of lead terminal is cut to a V shape) and taping packages (TBA:All leads
taping, TPA: 3 leads taping) are applicable.
Products with lead free termination meet EU-RoHS requirements. EU-RoHS regulation is not intended for Pb-glass contained in
electrode, resistor element and glass.
■品名構成 Type Designation
例 Example
RKL
回 路
Circuit
A, B, C, D, S
品 種
Product
Code
RKL
RKC
RKH
RKL
RKC
RKH
RKC
回 路
Circuit
L
K
品 種
Product
Code
RKC
RKC
8
ビット数
Number of
Bits
8
素子数
Number of
Elements
C
回路記号
Circuit
Symbol
A, B, C, D, S
D : SnAgCu
（L : Sn/Pb）
T, E, R
D
端子表面材質
Terminal
STP
二次加工
Taping &
Stick
無記号：バルク
Nil: Bulk
STP:Stick
STB:Stick
TPA:Taping
（3 leads）
TBA:Taping
（All leads）
103
公称抵抗値
Nominal
Resistance
G, J : 3 digits
F : 4 digits
R1/R2
3 digits/3 digits
J
抵抗値許容差
Resistance
Tolerance
F : ±1％
G : ±2％
J : ±5％
※R 回路はG、J のみ
R circuit: G, J only
Surface Material
T, E, R
L
回路記号
Circuit
Symbol
L
K
D
端子表面材質
Terminal
STP
二次加工
Taping &
Stick
上表参照
See table above
103
出力インピーダンス
（L回路）
Output Impedance L circuit）
（
MSB側抵抗値
（K回路）
Resistance of MSB
（K circuit）
3 digits
Surface Material
D : SnAgCu
（L : Sn/Pb）
許容差：±1/2 LSB Tolerance：±1/2 LSB
M−
カスタムの記号
Custom R. Net
Symbol
6000
½造密番
KOA Ref. No.
D
端子表面材質
Terminal
Surface Material
端子表面材質は鉛フリーめっき品が標準となります。
環境負荷物質含有についてEU-RoHS以外の物質に対するご要求がある場合にはお問合せ下さい。
テーピングの詳細については巻末のAPPENDIX Cを参照して下さい。
The terminal surface material lead free is standard.
Contact us when you have control request for environmental hazardous material other than the
substance specified by EU-RoHS.
For further information on taping, please refer to APPENDIX C on the back pages.
本カタログに掲載の仕様は予告なく変更する場合があります。ご注文およびご½用前に納入仕様書で内容をご確認下さい。
車載機器、医療機器、航空機器など人½に関わったり、あるいは甚大な損害を引き起こす可½性のある機器へのご½用を検討される場合には、必ず事前にご相談下さい。
Specifications given herein may be changed at any time without prior notice. Please confirm technical specifications before you order and/or use.
Contact our sales representatives before you use our products for applications including automotives, medical equipment and aerospace equipment.
Malfunction or failure of the products in such applications may cause loss of human life or serious damage.
www.koanet.co.jp
■外½寸法及びパッケージ電力 Dimensions and Wattage/Package
（mm）
2.5Max.
L
■質量 Weight (g/1000pcs)
ピン数 Number of Pins
3
RKL
147
160
−
RKC
4
185
217
416
5
228
273
511
6
271
330
606
7
314
387
701
8
357
444
796
9
400
501
891
● 10KΩ J
H
RKH
ピン数 Number of Pins
3.3
+0.5
-0.3
10
RKL
443
558
986
RKC
RKH
11
486
615
1081
12
529
672
1176
13
−
728
1271
14
−
785
−
15
−
842
−
16
−
893
−
p
1.2±0.2
0.5±0.1
0.25±0.1
ピ ン 数 Number of Pins
3
RKL
L
W
250
8.2
250
−
−
−
−
−
−
4
375
10.8
375
10.8
525
10.2
300
10.1
195
5
500
13.2
500
13.3
700
10.8
400
12.7
260
6
625
15.8
625
15.8
875
12.7
500
12.7
325
7
750
18.3
750
18.3
15.5
580
15.3
390
8
875
20.9
875
20.9
15.8
650
17.8
455
9
10
11
12
13
−
−
33.6
33.6
25.4
880
−
−
14
−
−
36.1
−
−
28.5
900
−
−
15
−
−
38.7
−
−
−
−
−
−
16
−
−
41.3
−
−
−
−
−
−
8.20 10.16 12.70 15.24 17.78 20.32 22.86 25.40 27.94 30.48
1000 1050 1150 1250
23.4
23.4
17.8
720
20.3
520
25.9
25.9
20.4
760
22.8
585
28.5
28.5
20.9
820
22.8
650
31.0
31.0
23.5
850
25.4
715
H Max.
（mm）
5.08
6.5
10.7
6.5
5.08
p
（mm）
2.54±0.2
L
RKC
（2.54 pitch） W
RKH
RKC
（1.8 pitch）
RKS
（2.0 pitch）
L
W
L
W
L
W
ネットワーク抵抗器
Network Resistors
1000 1050 1150 1250 1350 1450 1500 1550
2.54±0.2
2.54±0.2
1.8±0.15
2.0±0.2
1050 1250 1400 1500 1600 1700 1800
L：L Dimensions (mm) Max.
W：Wattage/Package (mW) Max.
RKC (1.8pitch)とRKSは、カスタム対応です。 RKC (1.8pitch) and RKS are custom circuits only.
RKC
（1.8pitch）
の½名は、RKC・素子数・回路記号の後に （1.8pitchを示す）
‘S’
を付加します。
The symbol
‘s’
showing 1.8 pitch is added to the type designation after its circuit symbol.
定格電圧は
√￣￣￣￣￣￣￣￣￣
定格電力×公称抵抗値による算出値、又は表中の最高½用電圧のいずれか小さい値が定格電圧となります。
Rated voltage＝
√￣￣￣￣￣￣￣￣￣￣￣
or Max. working voltage, whichever is lower.
Power Rating×Resistance value
■負荷½減曲線 Derating Curve
100
定格電力比
（％）
Percent rated power
80
60
40
20
0
-60 -40 -20
-55
0
20
40
60
80 100 120 140 160
155
RKL、RKC（L、K回路）、カスタム回路
RKL,RKC（L,K circuits）, Custom circuits
RKC（L、K回路以外）、RKH
RKC（Except L,K circuits）,RKH
70
125
周囲温度 Ambient temperature（℃）
周囲温度70℃以上で½用される場合は、上図負荷½減曲線に従って、定格電力を½減して御½用下さい。
For resistors operated at an ambient temperature of 70℃ or above, a power rating shall be derated in accordance with the above derating curve.
■½用上の注意 Precautions for Use
●
●
●
●
鉛フリー端子品のフローはんだ付条件は260℃以下、10秒以内でお願いします。
ネットワーク抵抗器においては、わずかながらクロストークが発生します。コモン電極に電流が流れると、その電圧降下により電流
を流していない抵抗素子にも微小な電圧が誘起されますので、クロストークの½響を配慮した回路設計をして下さい。
The conditions of flow soldering for lead-free terminal resistors are set up at 260℃ max. within 10 sec.
A few cross talks will happen in network resistors. Design the circuit taking the effect by the cross talks into consideration as very
low voltage will occur to the resistor elements that don’pass current by the voltage drop in common electrode if current flows to the
t
common electrodes.
本カタログに掲載の仕様は予告なく変更する場合があります。ご注文およびご½用前に納入仕様書で内容をご確認下さい。
車載機器、医療機器、航空機器など人½に関わったり、あるいは甚大な損害を引き起こす可½性のある機器へのご½用を検討される場合には、必ず事前にご相談下さい。
Specifications given herein may be changed at any time without prior notice. Please confirm technical specifications before you order and/or use.
Contact our sales representatives before you use our products for applications including automotives, medical equipment and aerospace equipment.
Malfunction or failure of the products in such applications may cause loss of human life or serious damage.
www.koanet.co.jp
NETWORKS
■定格 Ratings
½ 名
Type
回 路
Circuit
Symbol
B
C
D
A
T
E
S
R
L
K
ピン数 定格電力
Number Power
of Pins
Rating
3〜16
5〜13
5〜14
125mW
4〜14
5〜13
5〜13
4〜16 250mW
4〜16
6〜11
5〜9
3〜12
5〜11
5〜12
3〜12
5〜11
5〜11
4〜12
4〜11
4〜13
5〜13
5〜12
4〜12
5〜13
5〜13
4〜12
5〜11
3〜12
4〜14
3〜16
4〜13
4〜12
0.1W
0.125W
0.25W
0.5W
1W
125mW
20mW
40mW
RKL RKC RKH
・
・
抵抗値範囲
Resistance
Range
22Ω〜2.2MΩ
（E24）
スタンダード厚膜抵抗ネットワーク
Standard Thick Film Resistor Networks
抵抗値許容差
Resistance
Tolerance
抵抗温度係数
T.C.R.
（×10
−6
/K）
最高½用電圧 定格周囲温度 ½用温度範囲
Max. Working Rated Ambient Operating Temp.
Voltage
Temp.
Range
F : ±1%
G : ±2%
J : ±5%
±200
200V
＋70℃
−55℃〜
＋155℃
RKC
100Ω〜100kΩ
（E24）
R=2.5kΩ, 5kΩ
10 kΩ, 25kΩ
50 kΩ, 100kΩ
R1
（MSB）
:100Ω Min
Rn LSB）
（
:1MΩ Max
G : ±2%
J : ±5%
±1/2LSB
（Bit Error）
±1/2LSB
（Bit Error）
±200
20V
＋70℃
−55℃〜
＋125℃
ネットワーク抵抗器
Network Resistors
RKL
B
C
D
A
T
E
S
R
B
C
D
A
T
E
S
R
RKL
RKC
（1.8pitch）
RKC
（2.54pitch）
RKH
RKS
（2.0pitch）
125mW
22Ω〜1MΩ
（E24）
F : ±1%
G : ±2%
J : ±5%
±200
100V
＋70℃
−55℃〜
＋125℃
200mW
125mW
100Ω〜100kΩ
（E24）
G : ±2%
J : ±5%
250mW
RKH
56Ω〜2.2MΩ
（E24）
F : ±1%
G : ±2%
J : ±5%
±200
250V
＋70℃
−55℃〜
＋155℃
500mW
250mW
100Ω〜100kΩ
（E24）
G : ±2%
J : ±5%
100V
±100
±150
±200
50V
200V
250V
100V
＋70℃
−55℃〜
＋125℃
M-
10Ω〜1MΩ
±0.5%
±1%
±2%
±5%
■性½ Performance
試験項目
Test Items
抵抗値
Resistance
抵抗温度係数
T.C.R.
過負荷
（短時間）
Overload
（Short time）
はんだ耐熱性
Resistance to soldering heat
温度サイクル
Temperature cycling
耐湿負荷
Moisture resistance
70℃での耐久性
Endurance at 70℃
規格値 Performance Requirements
ΔR±
（％＋0.05Ω）
保証値 Limit
規定の許容差内
Within specified tolerance
規定値内
Within specified T.C.R.
0.5
0.5
0.5
2
2
代表値 Typical
—
—
0.25
0.25
0.25
1
1
試験方法
Test Methods
25℃
＋25℃/−55℃ and ＋25℃/＋125℃
（RKL）
＋25℃/−55℃ and ＋25℃/＋155℃
（RKC, RKH）
定格電圧×2.5倍を5秒印加
Rated voltage×2.5 for 5s
260℃±5℃, 10s±1s
−40℃
（30min.）
/＋85℃
（30min.）5 cycles
40℃±2℃, 90%〜95%RH, 1000h
1.5時間 ON /0.5時間 OFFの周期 1.5h ON /0.5h OFF cycle
70℃±2℃, 1000h
1.5時間 ON /0.5時間 OFFの周期 1.5h ON /0.5h OFF cycle
本カタログに掲載の仕様は予告なく変更する場合があります。ご注文およびご½用前に納入仕様書で内容をご確認下さい。
車載機器、医療機器、航空機器など人½に関わったり、あるいは甚大な損害を引き起こす可½性のある機器へのご½用を検討される場合には、必ず事前にご相談下さい。
Specifications given herein may be changed at any time without prior notice. Please confirm technical specifications before you order and/or use.
Contact our sales representatives before you use our products for applications including automotives, medical equipment and aerospace equipment.
Malfunction or failure of the products in such applications may cause loss of human life or serious damage.
www.koanet.co.jp

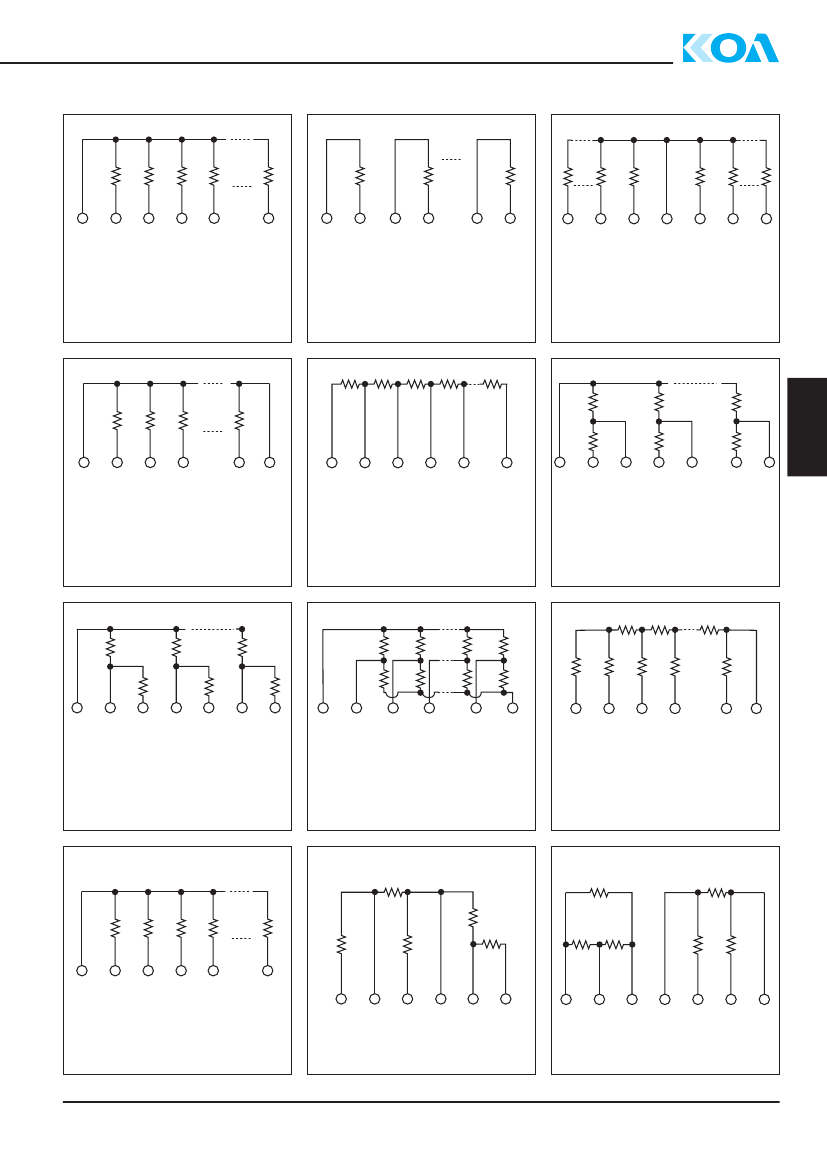

■回路図 Circuit Schematics
B circuit
R
RR
R
R
R
1
R
1 1
R
2
R
2 2
R
3
R
3 3 4
R
4 4
R
R
n
R
n n
S circuit
R
R
1
R
1 1
R
R
2
R
2 2
R
R
n
R
n n
C circuit
R
R
R
1
R
1 1
R
2
R
2 2
R
R
n
R
n n
1 11 2 22 3 33 4 44 5 55
n+1
n+1 n+1
1 11 2 22 3 33 4 44
2n-1 2n 2n
2n-12n-1 2n
1 11
n/2+1
n/2+1
n/2+1
n+1
n+1 n+1
R1 ＝ R2 ＝ R3 ＝ R4 ＝……＝ Rn
n：素子数 number of elements
例 example
RKC8B 103 J
RKL8B 472 J
RKH8B 332 J
R1 ＝ R2 ＝……＝ Rn
n：素子数 number of elements
例 example
RKC4S 103 J
RKL4S 472 J
RKH4S 332 J
R1 ＝ R2 ＝……＝ Rn
n：素子数 number of elements
例 example
RKC8C 103 J
RKL8C 472 J
RKH8C 332 J
D circuit
A circuit
R
R
1
R
1
R
2
R
2
R
3
R
3
R
4
R
4
R
n
R
nn
R
1
R
2
R
3
R
4
T circuit
ネットワーク抵抗器
Network Resistors
R
1
R
1
R
1
R
2
R
2
R
2
R
1
R
1
R
1
R
2
R
2
R
2
3
33
4
44
5
55
R
1
R
1
R
1
R
2
R
2
R
2
n+1
n nn n+1
n+1
R
1
R
1
R
2
R
2
R
3
R
3
R
1
R
2
R
3
R
R
n
R
nn
1
11
2
22
3
33
4
44
n+1 n+2
n+1 n+2
n+1 n+2
1
11
2
22
3
33
4
44
5
55
n+1
n+1
n+1
1
11
2
22
R1 ＝ R2 ＝ R3 ＝……＝ Rn
n：素子数 number of elements
例 example
RKC8D 103 J
RKL8D 472 J
RKH8D 332 J
R1 ＝ R2 ＝ R3 ＝ R4 ＝……＝ Rn
n：素子数 number of elements
例 example
RKC8A 103 J
RKL8A 472 J
RKH8A 332 J
R1 ＝ R2 or R1 ≠ R2
n：素子数 number of elements
例 example
RKC8T 103/103 J
RKL8T 103/103 J
RKH8T 103/103 J
E circuit
R
R
1
R
11
R
R
2
R
22
1
1 1
2
2 2
3
3 3
R
R
1
R
11
R
R
2
R
22
4
4 4
5
5 5
R
R
1
R
11
R
R
2
R
22
n+1
n
n+1
n n n+1
R circuit
L circuit
R
RR
11
1
R
RR
22
2
R
R
R
2
R
22
R
2
R
22
R
R
R
1
R
11
R
1
R
11
R
RR
33
3
R
R
R
2
R
22
R
2
R
22
R
R
R
1
R
11
R
1
R
11
R
RR
44
4
R
RR
55
5
2R
R
RR
66
6
2R
2R
2R
2R
2R
R
R R
2R
R
7
RR
2R
77
2R
2R
2R
2R
R
R R
2R
R
R
2R
88
8
R
2R
R
R R
1
1 1
2
2 2
3
3 3
4
4 4
n/2+1 n/2+2
n/2+1 n/2+2
n/2+1 n/2+2
1
1 1
2
2 2
3
3 3
4
4 4
n+1 n+2
n+1 n+2
n+1 n+2
R1 ＝ R2 or R1 ≠ R2
n：素子数 number of elements
例 example
RKC8E 103/103 J
RKL8E 103/103 J
RKH8E 103/103 J
R1 ＝ R2 or R1 ≠ R2
n：素子数 number of elements
例 example
RKC16R 331/471 J
RKL16R 331/471 J
RKH16R 331/471 J
GND
LSB
MSB OUT
n：ビット数 number of bits
例 example
RKC5L 253
K circuit
Example of custom circuit
R
2
R
2
R
2
R
4
R
4
R
1
R
1
R
3
R
3
R
3
R
4
R
5
R
5
Example of custom circuit
R
1
R
1
R
1
R
6
R
6
R
6
R
R
1
1
1
2
R 2R 2R 4R 4R8R 8R
2R
2
2
3
4R
3
8R
4
5
5
5
n+1
n+1 R
1
n+1
3 4
4
R
5
R
2
R
2
R
3
R
3
R
2
R
3
1
R
4
R
4
R
5
R
5
R
4
R
5
4
5
5
MSB
n：ビット数 number of bits
例 example
RKC4K 102
LSB
R
RR
1
1 1
R
2
RR
2
1
2
2
1
1
2
2
R
3
RR
3
4
3
3
3
3 4
R
4
R
R
5
4 4
4
5
5
6
6
R
5
RR
5
5
1
6
1
R
6
RR
6
3
2
6
2
2
3
R
7
RR
7
4
7
3
4
R
RR
8
8 8
6
5
6
6 7
7
7
本カタログに掲載の仕様は予告なく変更する場合があります。ご注文およびご½用前に納入仕様書で内容をご確認下さい。
車載機器、医療機器、航空機器など人½に関わったり、あるいは甚大な損害を引き起こす可½性のある機器へのご½用を検討される場合には、必ず事前にご相談下さい。
Specifications given herein may be changed at any time without prior notice. Please confirm technical specifications before you order and/or use.
Contact our sales representatives before you use our products for applications including automotives, medical equipment and aerospace equipment.
Malfunction or failure of the products in such applications may cause loss of human life or serious damage.
www.koanet.co.jp
Power technology
京公网安备 11010802033920号
EEWORLD
