版数
VER.
11
12
13
年月日
D A T E
28/MAR/1997
08/DEC/1997
25/JUL/2014
CN NO.
39708
41112
008360
変 更 内 容
DESCRIPTION
REDRAWN
CHANGE NOTE1
REDRAWN, CHANGE NOTE1, ETC.
½ 図
DR.
J.ICHIYAMA
―
―
担 ½
CHK.
Y.YAHIRO
Y.YAHIRO
K.NAKAZAWA
査 閲
APPD.
K.HISATOMI
K.HISATOMI
―
承 認
APPD.
H.YASUI
H.YASUI
T.KUDOU
B
1.27
-0.2
2.54
±0.08
(PITCH)
+0.3
A
±0.2
1.27
-0.2
2.54
1.75
+0.3

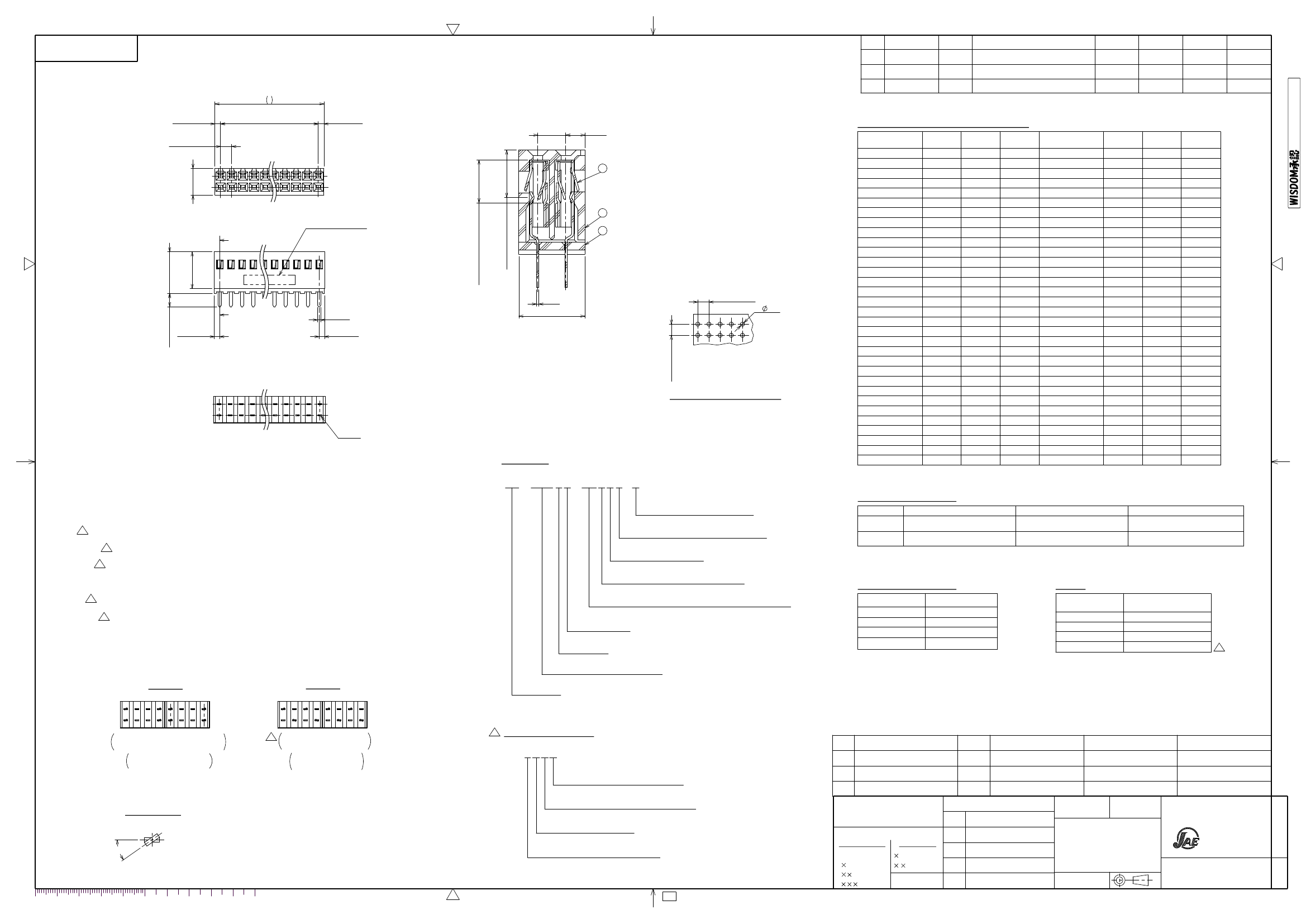

TABLE 1.PART NO. AND CONTACTS DIMENSIONS
PART NO.
PS- 4SD-D4TS1-*
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
52
54
56
58
60
62
64
PS-66SD-D4TS1-*
NO. OF
CONTACTS
4
6
8
10
12
14
16
18
20
22
24
26
28
30
32
34
36
38
40
42
44
46
48
50
52
54
56
58
60
62
64
66
A
2.54
5.08
7.62
10.16
12.70
15.24
17.78
20.32
22.86
25.40
27.94
30.48
33.02
35.56
38.10
40.64
43.18
45.72
48.26
50.80
53.34
55.88
58.42
60.96
63.50
66.04
68.58
71.12
73.66
76.20
78.74
81.28
B
5.08
7.62
10.16
12.70
15.24
17.78
20.32
22.86
25.40
27.94
30.48
33.02
35.56
38.10
40.64
43.18
45.72
48.26
50.80
53.34
55.88
58.42
60.96
63.50
66.04
68.58
71.12
73.66
76.20
78.74
81.28
83.82
NO. OF
CONTACTS
PS- 68SD-D4TS1-*
68
70
70
72
72
74
74
76
76
78
78
80
80
82
82
84
84
86
86
88
88
90
90
92
92
94
94
96
96
98
98
100
100
102
102
104
104
106
106
108
108
110
110
112
112
114
114
116
116
118
118
120
120
122
122
124
124
126
126
128
128
PS-130SD-D4TS1-*
130
PART NO.
A
83.82
86.36
88.90
91.44
93.98
96.52
99.06
101.60
104.14
106.68
109.22
111.76
114.30
116.84
119.38
121.92
124.46
127.00
129.54
132.08
134.62
137.16
139.70
142.24
144.78
147.32
149.86
152.40
154.94
157.48
160.02
162.56
B
86.36
88.90
91.44
93.98
96.52
99.06
101.60
104.14
106.68
109.22
111.76
114.30
116.84
119.38
121.92
124.46
127.00
129.54
132.08
134.62
137.16
139.70
142.24
144.78
147.32
149.86
152.40
154.94
157.48
160.02
162.56
165.10
1
6.04
4 MIN
(CONTACT AREA)(接触部)
(TABLE 1)(表1参照)
4.4
(MATING PORTION)
(接触½½)
2
3
MARKING(NOTE1)
A
9.5
±0.25
8.4
t0.2
2.92
±0.3
2.54
±0.08
0.9
A
1.2
-0.4
0
0.7
1.2
-0.4
0
6
NOTE2
DESIGNATION
½名法
ＰＳ－＊＊＊ＳＤ－Ｄ４ＴＳ１－＊
CONTACT FINISH(SEE TABLE 2)
仕上(表2参照)
13
2.54
±0.08
断面図 A-A
½½½½ﾙ (5 : 1)
P.C.B. HOLE PATTERNS(REF.)
基板取付穴寸法(参考)
TABLE 2. CONTACT FINISH
FINISH
CONTACT
AREA
OTHERS
1
2
3
GOLD(0.1μm MIN.)OVER NICKEL GOLD(0.3μm MIN.)OVER NICKEL GOLD(0.76μm MIN.)OVER NICKEL
GOLD FLASH OVER NICKEL
GOLD FLASH OVER NICKEL
GOLD FLASH OVER NICKEL
NOTE1.COMPANY LOGO "JAE", PART NUMBER AND PRODUCTION LOT NUMBER
AS INDICATED.(SEE TABLE 4)
12
PART NUMBER INDICATION IS TWO TYPES,
WHICH IS MARKED WITH LASER AND RAISED LETTERS.
13
2.TERMINAL BENDING
THE CONTACTS ARE TWISTED SO THAT THE SPACER MAY NOT BE SEPARATED AFTER ASSEMBLY.
THERE ARE TWO WAYS OF TWIST, AS SHOWN IN THE FOLLOWING FIGURES.
13
注1.品名表示
TERMINAL LENGTH(t1.6½t2 PC BOARD)
結線部長さ(t1.6½t2用)
P.C.B. STACKING STYLE
基板積重ね½
TERMINATION (T:THROUGH HOLE TYPE)
ターミネーション(T:スルーホール)
CONTACT ROW AND PITCH(D:DUBLE ROWS,4:2.54PITCH)
2列 2.54ピッチ
CONTACT DESIGN
接触部構造
SOCKET SIDE
½ケット側
NO. OF CONTACTS(SEE TABLE 1)
芯数(表1参照)
SERIE
シリーズ名
TABLE 3.SPACER QUANTITY
NO. OF CONTACTS
4½ 40
42½ 80
82½120
122½130
SPACER QUANTITY
1
2
3
4
TABLE 4
NO. OF CONTACTS
芯数
4
6½10
12½38
40½130
MARKING
表示
NONE(表示なし)
JAE
JAE**
JAE PS-** k※※※
図示の½½に社標、品名及び生産ロット番号を表示する。(表4参照)
品名表示は、レーザー刻印と浮き出し文字の2種類がある。
12
2.ターミナル曲げ
コンタクトはスペーサが外れない様に組立後ツイストを行うこと。
ツイスト方法については下図のごとく、2種類がある。
13
(**: NO. OF CONTACTS)
FIGURE-1
図-1
FIGURE-2
図-2
FOUR CONTACTS AT CORNERS
OF THE SPACER ARE TWISTED.
½½ﾍﾟ½½の4隅の½ﾝﾀ½ﾄを
ﾂ½½½ﾄする
13
CONTACTS ARE TWISTED
EVERY OTHER ROW.
1列おきに½ﾝﾀ½ﾄを
ﾂ½½½ﾄする
13
PRODUCTION LOT NUMBER
生産ロット番号
½※※※
LOT NUMBER OF CURRENT MONTH
月の生産ロット番号
MONTH(1½9,OCT:0,NOV:X,DEC:Y)
月表示(1½9,10月:0,11月:X,12月:Y)
YEAR(LAST DIGIT ONLY)
年表示(西暦末尾)
MANUFACTURING DEPARTMENT CODE
½造部門コード
3
2
1
符号
NO.
SPACER
INSULATOR
CONTACT
名 称
DESCRIPTION
SEE
PBT
TABLE3
1
PBT
SEE
COPPER ALLOY
TABLE1
個 数
QTY.
材 料
MATERIAL
NONE
NONE
SEE TABLE2
仕 上
FINISH
UL94V-0
COLOR:BLACK
UL94V-0
COLOR:BLACK
-
備 考
REMARKS
仕様書(SPECIFICATION)
第1版(ORIGINAL DATE)
½図
DR.
TWISTED ANGLE
ﾂ½½½ﾄ角度
DCF-C-213H(12.08)
E.MURANO
K.HISATOMI
Y.YASUI
N.KAWABE
T.TAMADA
名称(TITLE)
30°½45°
寸法(DIMENSION)
．
．
．
．
±
±
0.5
±
0.25
±
角度(ANGLES)
°
±
’
°
±
単½(UNIT)：㎜
担½
CHK.
査閲
APPD.
承認
APPD.
PS-***SD-D4TS1-*
RECEPTACLE
質量(MASS)
INDUSTRY,LTD.
図面番号(DRAWING NO.)
版数
(VER.)
-
SJ014381
13
0
10
20
30
40
50
60
70
80
90
100
S/W
JAE Connector DIV. Proprietary.Copyright(C) 1975, Japan Aviation Electronics Industry, LTD.
SIZE
一般公差(GENERAL TOLERANCE)
JAPAN AVIATION
Reference Only
ELECTRONICS
A2
JACS-1133
03/JUN/1975
尺度(SCALE)
JAE-CONNECTOR.COM
シリーズ(SERIES)
2:1
PS
日本航空電子工業株式会社
2014/08/19
図面番号(DRAWING NO.)
SJ014381
