PVC TUBING
SHORT BOOT
C
22.5 MAX
C
CRIMP EYELET
CONNECTOR ASSEMBLY
TYGON TUBING
9.8 MAX
RED DOT
47.25 MAX
ASSEMBLED CONNECTOR
PROTECTIVE COVER
B
B
BARE BUFFER BOOT
1
MATERIAL:
PROTECTIVE COVER: LDPE, COLOR: BLACK, NON-FR.
CONNECTOR ASSEMBLY:
FERRULE ASSEMBLY: CERAMIC/NICKEL PLATED BRASS.
SPRING: STAINLESS STEEL.
COUPLING NUT: ZINC.
RETENTION RING: STAINLESS STEEL.
CRIMP EYELET: TIN PLATED COPPER.
SHORT BOOT: TPE, SEE DASH NUMBERS FOR COLOR*
TYGON TUBING: TYGON, COLOR: CLEAR.
PVC TUBING: PVC, COLOR: BLACK, NON-FR.
*UL94 V-0 RATED AT QUALIFYING THICKNESS.
BUFFER BOOT: TPE, SEE DASH NUMBERS FOR COLOR.
BULK PACKAGE.
2
2
2
YELLOW
-
YELLOW
YELLOW
BUFFER BOOT
PVC
-
-
PVC AND TYGON
TUBING
DWN
CHK
YELLOW
BLUE
YELLOW
YELLOW
SHORT BOOT
126 µm
126 µm
126 µm
126 µm
FIBER
SIZE
5502580-8
5502580-7
5502580-4
5502580-2
PART
NUMBER
THIS DRAWING IS A CONTROLLED DOCUMENT.
DIMENSIONS:
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
A
2
B.BRIGGS
S.BUCHTER
05APR2005
05APR2005
05APR2005
NAME
TE Connectivity
mm[INCHES]
APVD
A
3. INSTRUCTION SHEET: 408-9971 AVAILABLE FOR DOWNLOAD AT:
www.tycoelectronics.com/documents OR www.ampnetconnect.com/foguide
MATERIAL
0 PLC
1 PLC
2 PLC
3 PLC
4 PLC
ANGLES
FINISH
-
-
-
-
-
PRODUCT SPEC
S.BUCHTER
APPLICATION SPEC
-
-
WEIGHT
-
1
1471-9 (3/11)
-
-
Customer Drawing
-
A2
00779
SIZE
CAGE CODE

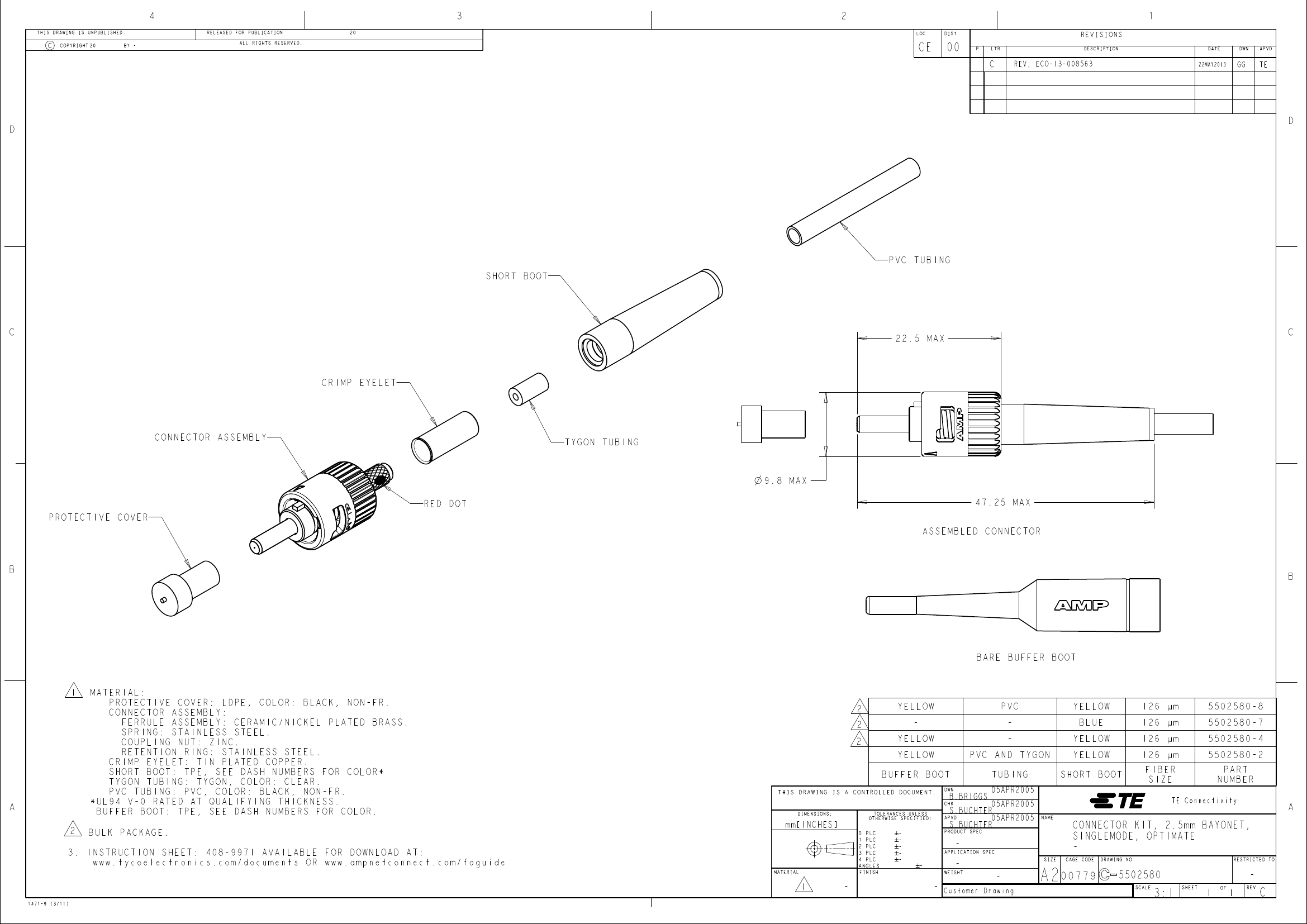

CONNECTOR KIT, 2.5mm BAYONET,
SINGLEMODE, OPTIMATE
-
DRAWING NO
RESTRICTED TO
5502580
SCALE
3:1
SHEET
1
OF
1
REV
-
C
