FTSH-108-14-G-DV

Description
Board Connector, 16 Contact(s), 2 Row(s), Male, Straight, 0.05 inch Pitch, Surface Mount Terminal, Locking, Black Insulator,
CategoryThe connector    The connector
File Size566KB,5 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Environmental Compliance
Download Datasheet Parametric View All

FTSH-108-14-G-DV Overview

Board Connector, 16 Contact(s), 2 Row(s), Male, Straight, 0.05 inch Pitch, Surface Mount Terminal, Locking, Black Insulator,

FTSH-108-14-G-DV Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
Objectid1236796457
Reach Compliance Codecompliant
ECCN codeEAR99
Samacsys Description16 Position, High Reliability Header Strips, 0.050" pitch
Samacsys ManufacturerSAMTEC
Samacsys Modified On2023-03-07 16:10:32
YTEOL9.4
Other featuresCONTACT FINISH MATING: GOLD CONTACT, FINISH TERMINATION: GOLD (3)
body width0.135 inch
subject depth0.155 inch
body length0.4 inch
Connector typeBOARD CONNECTOR
Contactor designPREASSEM CONN
Contact to complete cooperationGOLD (10)
Contact completed and terminatedGold (Au)
Contact point genderMALE
Contact materialPHOSPHOR BRONZE
contact modeRECTANGULAR
Contact styleSQ PIN-SKT
Filter functionNO
Insulator colorBLACK
insulator materialLIQUID CRYSTAL POLYMER
JESD-609 codee4
Plug contact pitch0.05 inch
Match contact row spacing0.05 inch
Plug informationMULTIPLE MATING PARTS ARE AVAILABLE
Mixed contactsNO
Installation option 1LOCKING
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
PCB row number2
Number of rows loaded2
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
OptionsGENERAL PURPOSE
Plating thickness10u inch
Rated current (signal)3.4 A
GuidelineUL
reliabilityCOMMERCIAL
Terminal pitch1.27 mm
Termination typeSURFACE MOUNT
Total number of contacts16
UL Flammability Code94V-0
REVISION FB
DO NOT
SCALE FROM
THIS PRINT
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. PARTS MAY BE CUT TO POSITION.
No OF POSITIONS
3. MAXIMUM CUT FLASH: .015[0.38],
-02 THRU -50
LOOSE FLASH MUST BE REMOVED.
(PER ROW)
4. MINIMUM PUSHOUT FORCE: 1.0 LB.
LEAD STYLE
5. MEASURED AT BEND RADIUS, NOT AT END OF PIN.

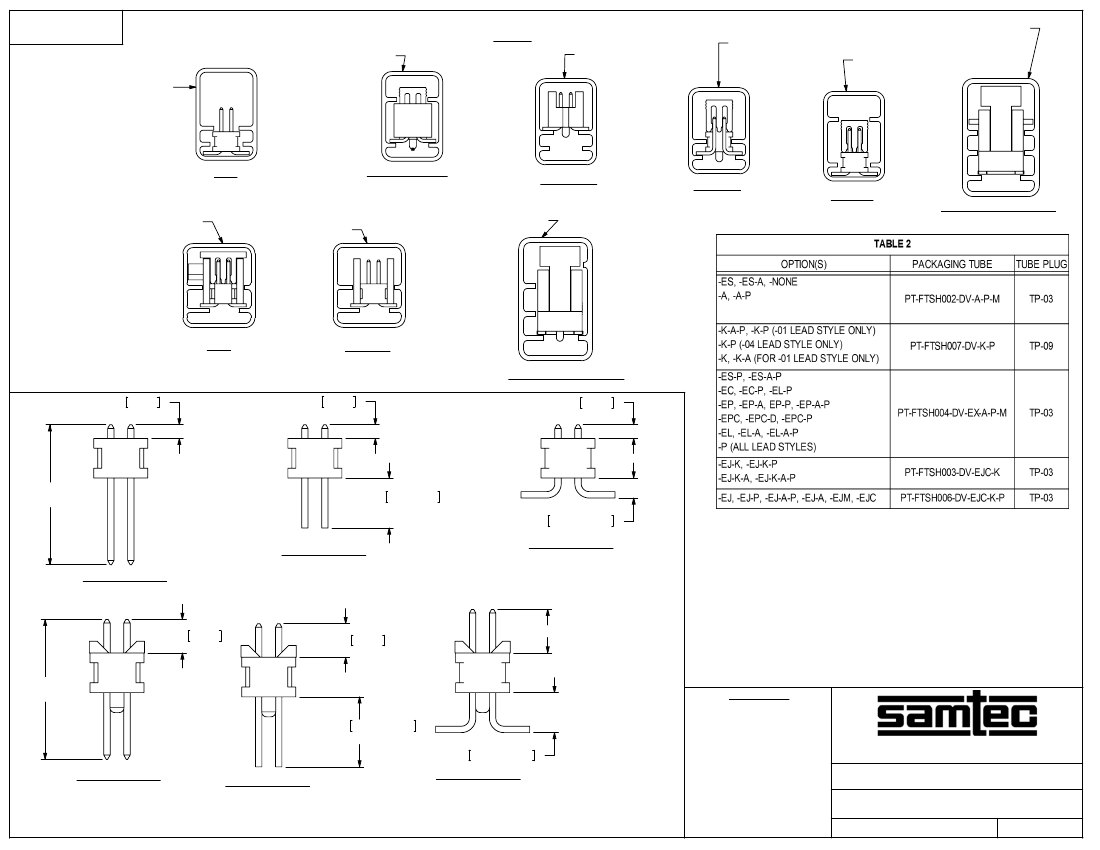

6. TUBE ONLY -04 THROUGH -50 POSITIONS (SEE TABLE 2).
-01: .120 [3.05]
7. SHEAR TAILS TO DIMENSION SHOWN.
-02: .075 [1.91]
8. MAXIMUM BURR ALLOWANCE: .003 [0.08]
-03: .065 [1.65]
9. GOLD PLATING TO BE ON POST, TIN PLATING TO BE ON TAIL.
-04: .150 [3.81]
10. FILL WITH ALIGNMENT PIN HOLES TO TAIL SIDE.
-05 .170 [4.32]
11. DUE TO THE HIGH AMOUNT OF INSERTION FORCE NEEDED, LOCKING CLIPS
-14: .150 [3.81](NOT AVAILABLE
ARE NOT COMPATIBLE WITH AUTO PLACEMENT. SAMTEC RECOMMENDS
WITH -SM, FM, LM PLATING
MANUAL PLACEMENT FOR ALL ASSEMBLIES WITH LOCKING CLIPS.
OPTIONS)
12. VOIDS MAY OR MAY NOT BE PRESENT ON POSITIONS 5 THRU 8 AND CAN
BE MIXED WITHIN AN ORDER.
PLATING SPECIFICATION
13. ON LEAD STYLES -02 THROUGH -03 THE T-1S15-18-XXX CAN
BE SUBSTITUTED FOR T-1S15-16-XXX.
-L: 10µ" SELECTIVE GOLD IN CONTACT AREA,
14. ON LEAD STYLES -01 AND -04, T-1S15-17 CAN BE
MATTE TIN ON TAIL
SUBSTITUTED FOR T-1S15-15-XXX.
-F: 3µ" SELECTIVE GOLD IN CONTACT AREA,
15. NO TIN PLATING ALLOWED ON THE POST FOR
MATTE TIN ON TAIL
LEAD STYLES -01, -02, -03 & -04.
-S: 30µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
C
-H: 30µ" GOLD IN CONTACT AREA,
No OF POS x .0500
+.005
[
+0.13
]
3µ" GOLD ON TAIL
-.010 -0.25
-LM: 10µ" SELECTIVE GOLD IN CONTACT AREA,
(No OF POS x .0500[1.27]) - .050[1.27]
MATTE TIN ON TAIL
-FM: 3µ" SELECTIVE GOLD IN CONTACT AREA,
02
50
MATTE TIN ON TAIL
-SM: 30µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL
-LTL: 10µ" SELECTIVE GOLD IN CONTACT AREA,
.135 3.43
TIN/LEAD (90/10+/-5%) TAIL
-G: 10µ" GOLD IN CONTACT AREA,
REF
3µ" GOLD ON TAIL
FTSH-1XX-XX-XXX-DV-XXX-XXX
01
FTSH-50-D
.016 0.41 SQ
REF (TYP)
"B"
CONTACT AREA
(SEE NOTE 9 & TABLE 1)
49
2 MAX SWAY
(EITHER DIRECTION)
2 MAX SWAY
(EITHER DIRECTION)
SEE TABLE 1
C
"A" C
TAIL OPTION
-DV: DOUBLE VERTICAL

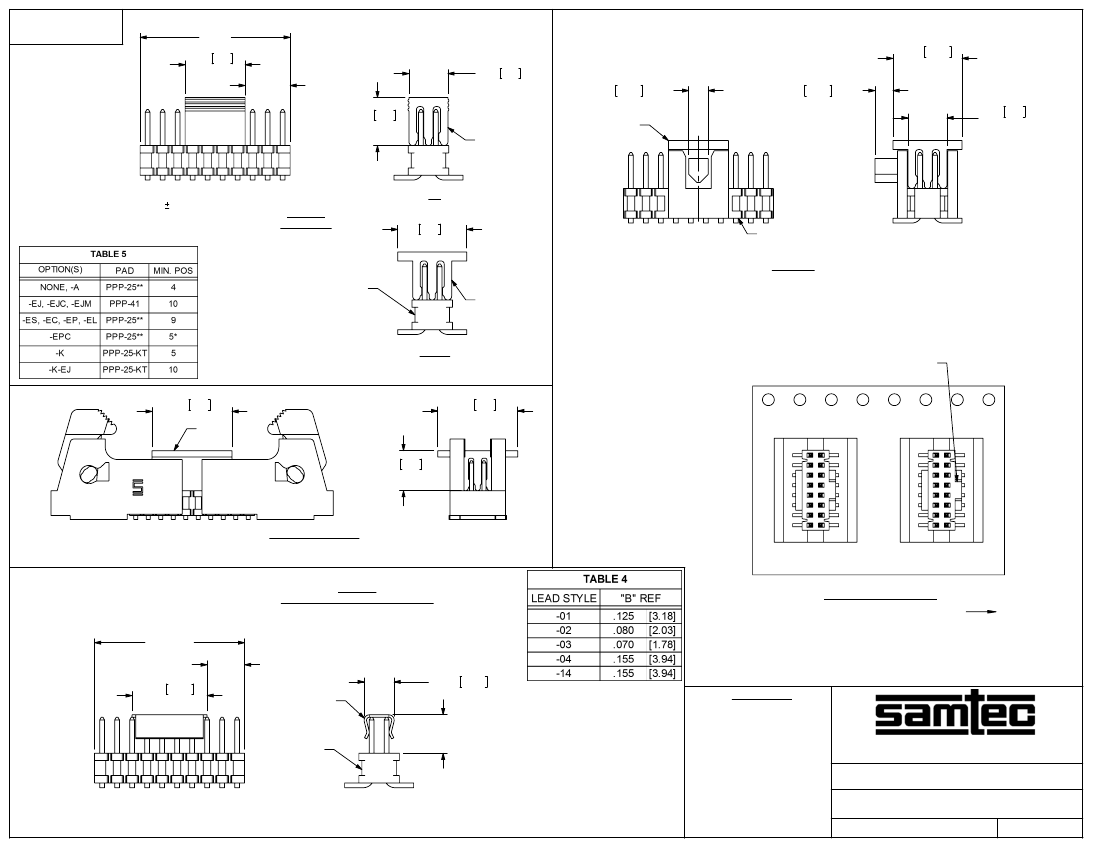

-P: PICK & PLACE PAD (4 POS MIN)
(SEE FIG 11, SHT 4 & TABLE 5)
-TR: TAPE & REEL PACKAGING

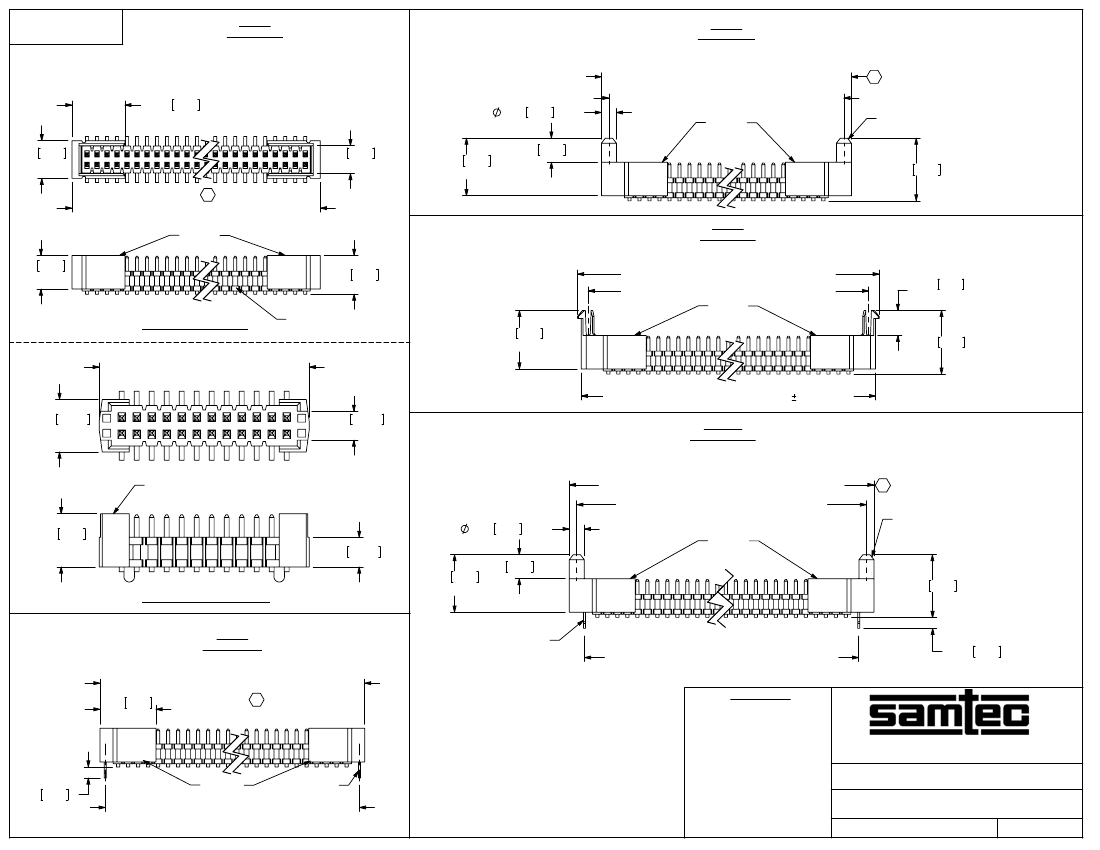

-ES: END SHROUDS (SEE FIG 6, SHT 3)
(MOLDED IN 5 POS MIN; -02 & -03 LEAD STYLE ONLY)
(SNAP SHROUDS 9 POS MIN; -02 & -03 LEAD STYLE ONLY)
(MUST USE FTSH-50-D)

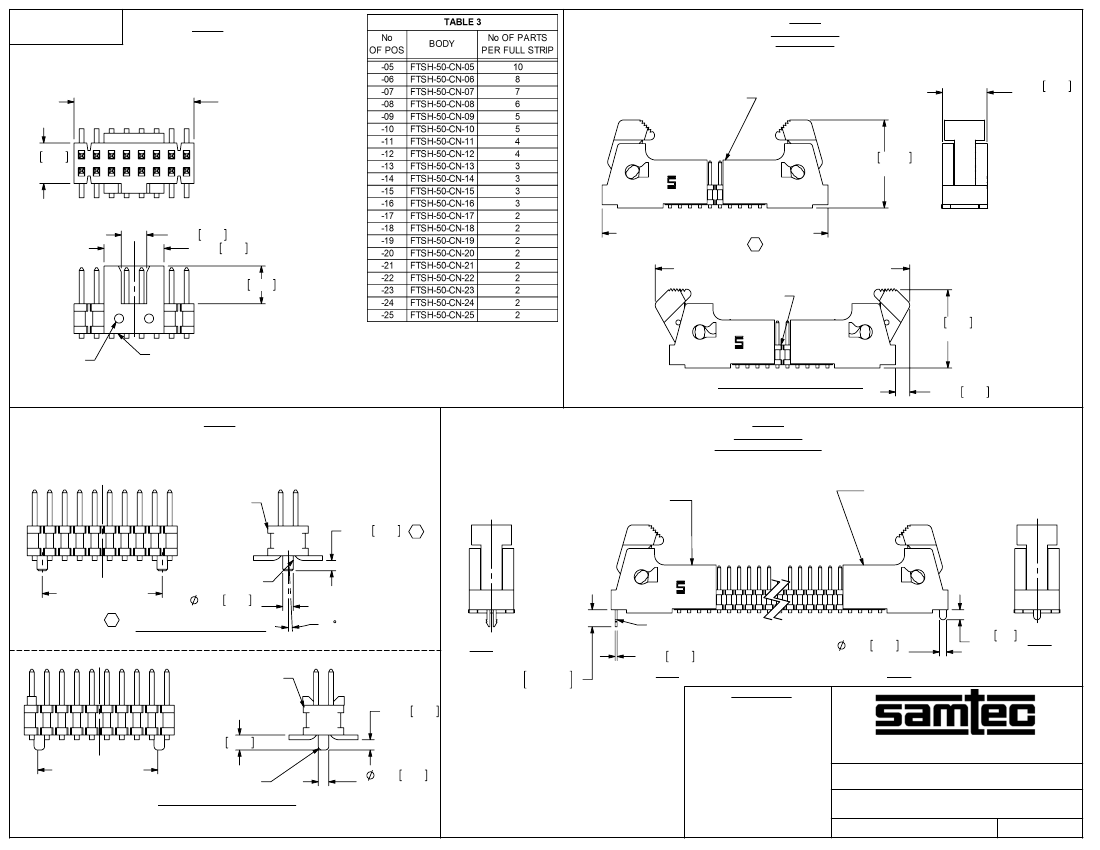

-EJ: EJECTOR SHROUDS: SEE FIG 4, SHT 2)
(10 POS MIN; -01 LEAD STYLE ONLY)(MUST USE FTSH-50-D)
-EJM: EJECTOR SHROUDS WITH MOLDED ALIGNMENT PIN
(SEE FIG 5, SHT 2; 10 POS MIN; -01 LEAD STYLE ONLY)
(NOT VALID WITH -A OPTION)(MUST USE FTSH-50-D)
-EJC: EJECTOR SHROUDS WITH LOCKING CLIP
(SEE FIG 5, SHT 2 & NOTE 11)
(10 POS MIN; -01 LEAD STYLE ONLY; NOT VALID WITH -A
OPTION)
(MUST USE FTSH-50-D)
-EC: LOCKING CLIP (SEE FIG 7, SHT 3 & NOTE 11)
(9 POS MIN; -02 & -03 LEAD STYLE ONLY)(MUST USE FTSH-50-D)
-EP: GUIDE POST (SEE FIG 8, SHT 3; 9 POS MIN; -02 & -03 LEAD STYLE
ONLY)
(USE ONLY WHEN MATING WITH CLP)(MUST USE FTSH-50-D)
-EL: BOARD LOCK (SEE FIG 9, SHT 3)
(9 POS MIN; -02 & -03 LEAD STYLE ONLY)
(USE ONLY WHEN MATING WITH CLP)(MUST USE FTSH-50-D)
-EPC: GUIDE POST & LOCKING CLIP
(SEE FIG 10, SHT 3 & NOTE 11; USE ONLY WHEN MATING WITH CLP)
(9 POS MIN; -02 & -03 LEAD STYLE ONLY; NOT VALID
WITH -A OPTION)(MUST USE FTSH-50-D)
-A: ALIGNMENT PIN (MOLDED OR STAKED; SEE FIG 3, SHT 2)
(MOLDED: 3 POS MIN; STAKED: 6 POS MIN)
(SAMTEC DISCRETION ON WHICH -A PIN USED)
(MUST USE FTSH-50-D)
-K: KEYING OPTION FOR MATING WITH FFSD
(SEE TABLE 3, SHT 2; 05 THRU 25 AVAILABLE AS STANDARD)
(POSITION 13, 17, 20 & 25 AVAILABLE WITH -EJ OPTION)
(LEAD STYLE -01 ONLY, SEE FIG 2, SHT 2 & NOTE 12)
(ALIGNMENT PIN AVAILABLE WITH -K OPTION BUT MUST BE MOLDED)
(MUST USE FTSH-XX-CN-XX)
-M: METAL PICK & PLACE PAD (5 POS MIN; USE MPP-22-5)
*
(SEE FIG 12, SHT 4; NOT AVAILABLE WITH -K OPTION)
OPTIONS
POLARIZING OPTION
C
.050±.008 1.27±0.20
XXX INDICATES POSITION TO BE OMITTED
(NOT AVAILABLE WITH EXX OPTIONS)
(ONLY AVAILABLE WITH -F, -FM, -L, -LM PLATING OPTIONS)
2 MAX SWAY
(EITHER DIRECTION)
* = NOT ENGINEERING APPROVED
90°±3°
SEE NOTE 3
(2 PLCS)
.099 2.51
REF
.004[.10]
FTSH-1XX-XX-XXX-DV SHOWN
.115
- .003
2.92
- 0.08
(SEE NOTE 5)
.23 5.8
(SEE NOTE 7)
*
PROPRIETARY NOTE
*
+.005
+0.13
PATENT NUMBERS
5713755 / 5961339

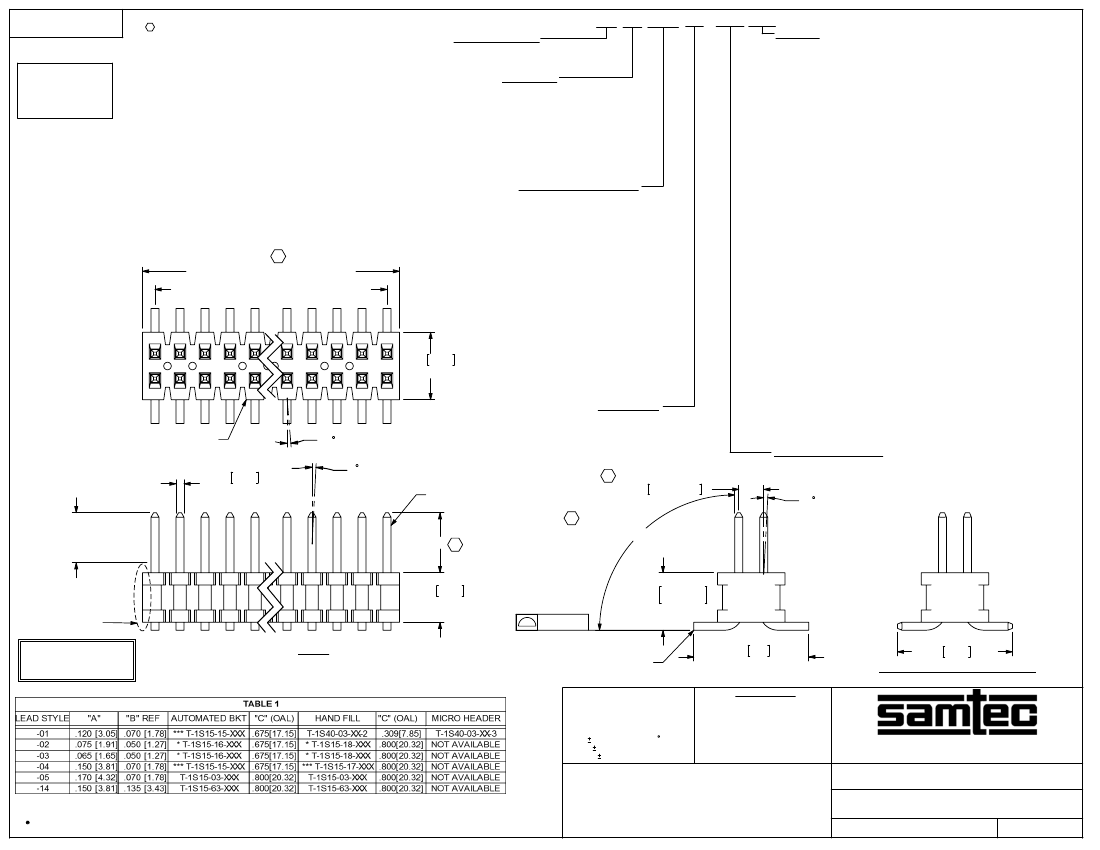

FIG 1
SEE NOTE 8
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
HAND FILL USING T-1S40
.230 5.84 REF
.XX: .01 [.3]
1
.XXX: .005 [.13]
.XXXX: .0010 [.025]
ANGLES
THIS DOCUMENT CONTAINS CONFIDENTIAL AND
PROPRIETARY INFORMATION AND ALL DESIGN,
MANUFACTURING, REPRODUCTION, USE, PATENT RIGHTS
AND SALES RIGHTS ARE EXPRESSLY RESERVED BY SAMTEC,
INC. THIS DOCUMENT SHALL NOT BE DISCLOSED, IN WHOLE
OR PART, TO ANY UNAUTHORIZED PERSON OR ENTITY NOR
REPRODUCED, TRANSFERRED OR INCORPORATED IN ANY
OTHER PROJECT IN ANY MANNER WITHOUT THE EXPRESS
WRITTEN CONSENT OF SAMTEC, INC.
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
DO NOT SCALE DRAWING
SHEET SCALE: 5:1
INSULATOR: LCP UL 94 VO
TERMINAL: PHOSPHOR BRONZE
.050 x .050 CL DOUBLE VERTICAL SMT TERMINAL STRIP
* = SEE NOTE 13
*** = SEE NOTE 14
F:\DWG\MISC\MKTG\FTSH-1XX-XX-XXX-DV-XXX-XXX-MKT.SLDDRW
BY:
PURVIS
FTSH-1XX-XX-XXX-DV-XXX-XXX
10/12/1995
SHEET
1
OF
5
