71764
ITEM NO: 71764-0004/0030, 9003
DIM. C
(6.10)/.240
DIM. E (REF.)
(2.79)/.110
FINISH
TIN
CONNECTOR END PLATING
TIN
P.C. BOARD END PLATING
TIN
PACKAGING
SEE NOTE 4 SHEET 1
CKTS
ITEM NUMBER
VOIDS
04
71764-0004
06
71764-0006
08
71764-0008
10
71764-0010
12
71764-0012
14
71764-0014
16
71764-0016
18
71764-0018
20
71764-0020
22
71764-0022
24
71764-0024
26
71764-0026
28
71764-0028
30
71764-0030
06
71764-9003
3
ITEM NO: 71764-0104/0130, 9001, 9004
DIM. C
(6.10)/.240
DIM. E (REF.)
(2.79)/.110
FINISH
15 GOLD
CONNECTOR END PLATING
GOLD
P.C. BOARD END PLATING
TIN
PACKAGING
SEE NOTE 4 SHEET 1
CKTS
ITEM NUMBER
VOIDS
04
71764-0104
06
71764-0106
08
71764-0108
10
71764-0110
12
71764-0112
14
71764-0114
16
71764-0116
18
71764-0118
20
71764-0120
22
71764-0122
24
71764-0124
26
71764-0126
28
71764-0128
30
71764-0130
06
08
71764-9001
71764-9004
3, 4
5, 6
ITEM NO: 71764-0204/0230, 9000, 9002
DIM. C
(6.10)/.240
DIM. E (REF.)
(2.79)/.110
PLATING FINISH
30 GOLD
CONNECTOR END PLATING
GOLD
P.C. BOARD END PLATING
TIN
PACKAGING
SEE NOTE 4 SHEET 1
CKTS
ITEM NUMBER
VOIDS
04
71764-0204
06
71764-0206
08
71764-0208
10
71764-0210
12
71764-0212
14
71764-0214
16
71764-0216
18
71764-0218
20
71764-0220
22
71764-0222
24
71764-0224
26
71764-0226
28
71764-0228
30
71764-0230
06
10
71764-9002
71764-9000
3, 4
8
REV:
ECR/ECN INFORMATION
EC No:
DATE:
TITLE:
A
UCP2007-0449
2006-08-18
PRIDDER

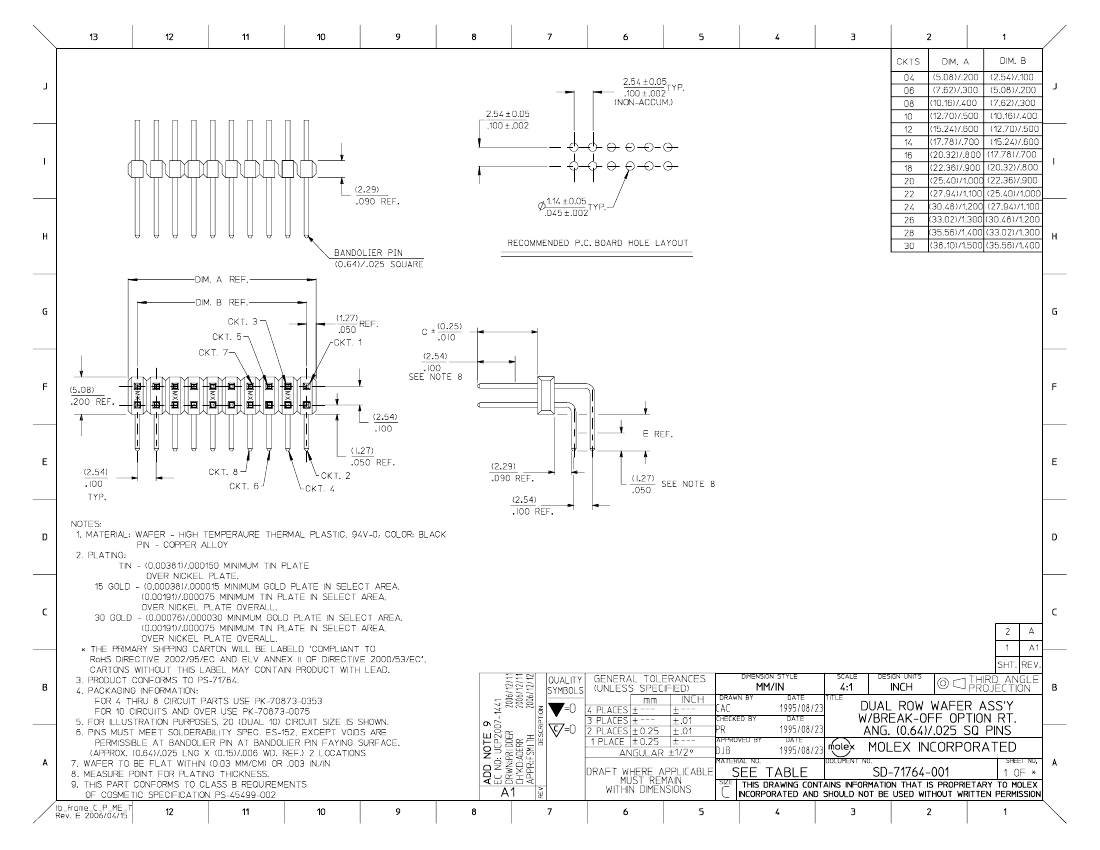

DUAL ROW WAFER ASS’Y
W/ BREAK-OFF OPTION RT.
ANG. (0.64)/.025 SQ PINS
CREATED / REVISED BY:
CHECKED BY:
SHEET No.
-2-
APPROVED BY:
DOCUMENT NUMBER:
SD-71764-001
ADERR
FSMITH
TEMPLATE FILENAME: PRODUCT_SPEC[SIZE_A](V.1).DOC
