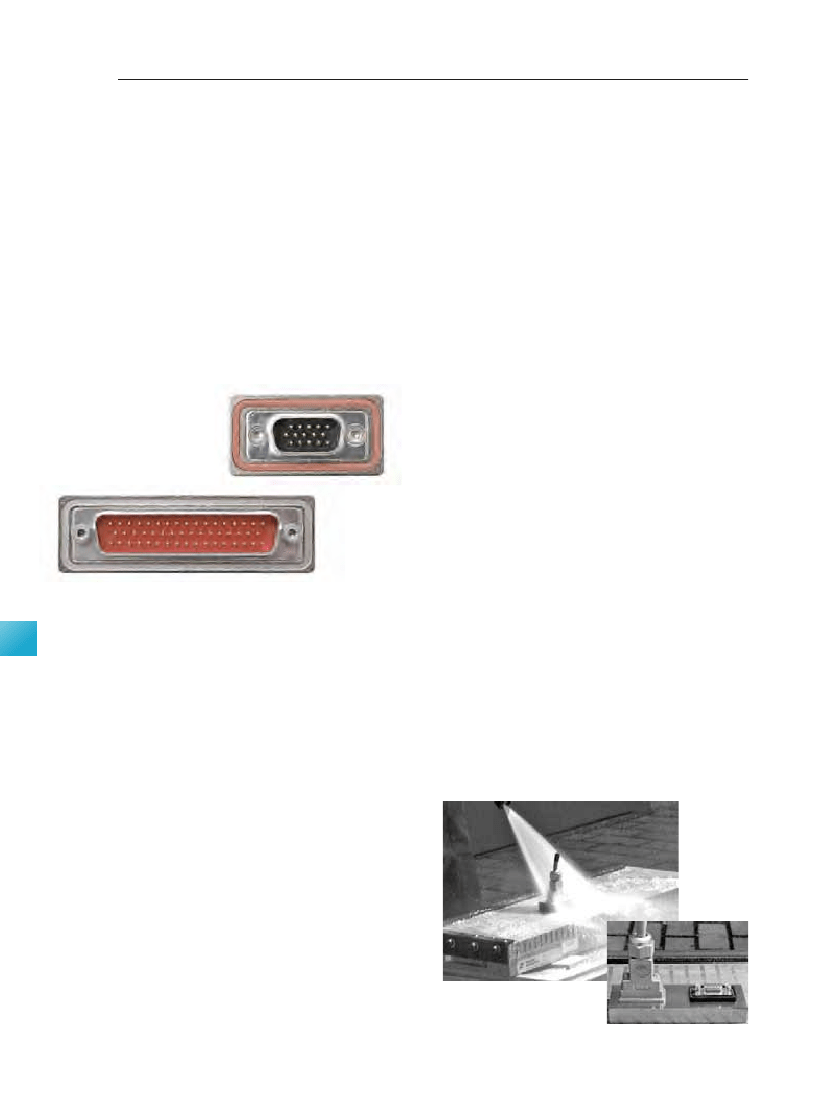

High Density Connectors
High Density Steckverbinder
Waterproof Connectors with
Metal Watertight Frame
Characteristics:
I
Waterproof in accordance with IP7
I
Available in varying connector sizes for both front and
reverse mating, as a pin or socket connector.
I
I
I
I
(Please check availability)
Can be mounted with coaxial, high power and high voltage
contacts (Please check availability).
Available with straight and right-angled signal contacts for
PCB as well as solder terminations.
Insulators and o-rings are flame resistant in accordance
with UL94V-0
Solid and rust retardant due to zinc die-cast watertight
frames.
Product Description
Produktbeschreibung
Wasserdichte Steckverbinder mit
Metalldichtrahmen
Merkmale:
I
Wasserdicht nach IP67
I
In verschiedenen Polbildern für front- bzw. rückseitige
Montage als Stift- bzw. Buchsensteckverbinder erhältlich.
I
I
I
I
(Verfügbarkeit bitte anfragen)
Bestückbar mit Koaxial-, Hochstrom- und Hochspannungs-
kontakten (Verfügbarkeit bitte anfragen).
Mit geraden und abgewinkelten Signalkontakten
(Leiterplattenanschluss), sowie Löttopfanschluss erhältlich
Isolierkörper und O-Ring selbstverlöschend nach UL94V-0
Stabil und nichtrostend durch Dichtrahmen aus
Zinkdruckguss.
Testbericht
Als einer der führenden Hersteller von D-Sub Miniatur-Steckver-
bindern können wir Ihnen ab sofort für alle D-Sub-Baugrößen
(1-5, 9pol.- 50pol.) und verschiedene Baureihen (z.B. High Den-
sity und Mixed Layout) auch wasserdichte Kunststoffhauben an-
bieten. Intern durchgeführte Langzeittests mit ständig wech-
selnden Temperaturzyklen (-25 °C bis +75 °C, -13 °F bis +158
°F) und Dampfstrahleinwirkung bis 100 bar (Kärcher HDS 558
ECO) haben die Robustheit der wasserdichten Kunststoffhauben
bewiesen.
Testobjekt:
wasserdichte Haube FWAF1GAE, wasserdichter Steckverbinder
FWDF09S-K413
Test report
As leading manufacturer of D-Sub Miniature connectors the FCT
group can supply you with waterproof plastic hoods suitable for
all shell sizes (1-, 9-0 way) and for various types (e.g. High
Density (HD) and Mixed Layout). Endurance tests, which are car-
ried out internally, prove the robustness of our waterproof plas-
tic hoods. These tests include constantly changing temperature
cycles (- °C to +7 °C, -1 °F to +18 °F) and steam impact
up to 100 bar (Kärcher HDS 8 ECO).
Testobject:
waterproof hood FWAF1GAE, waterproof connector FWDF09S-
K41
Results:
After dismounting of device under test there couldn´t be de-
tected any water, neither in the assembly nor in the diagnostic
mask.
Summary:
The used device under test fulfil the specifications of protection
class IP9K, DIN 4000.
Ergebnisse:
Nach der Demontage der Prüflinge konnte weder in den Bautei-
len noch in der Prüfmaske Feuchtigkeit festgestellt werden.
Zusammenfassung:
Die verwendeten Prüflinge erfüllen unter den zu Grunde geleg-
ten Bedingungen die Anforderungen nach Schutzart IP69K, DIN
40050.
11 I connecting is our business
High Density Connectors
High Density Steckverbinder

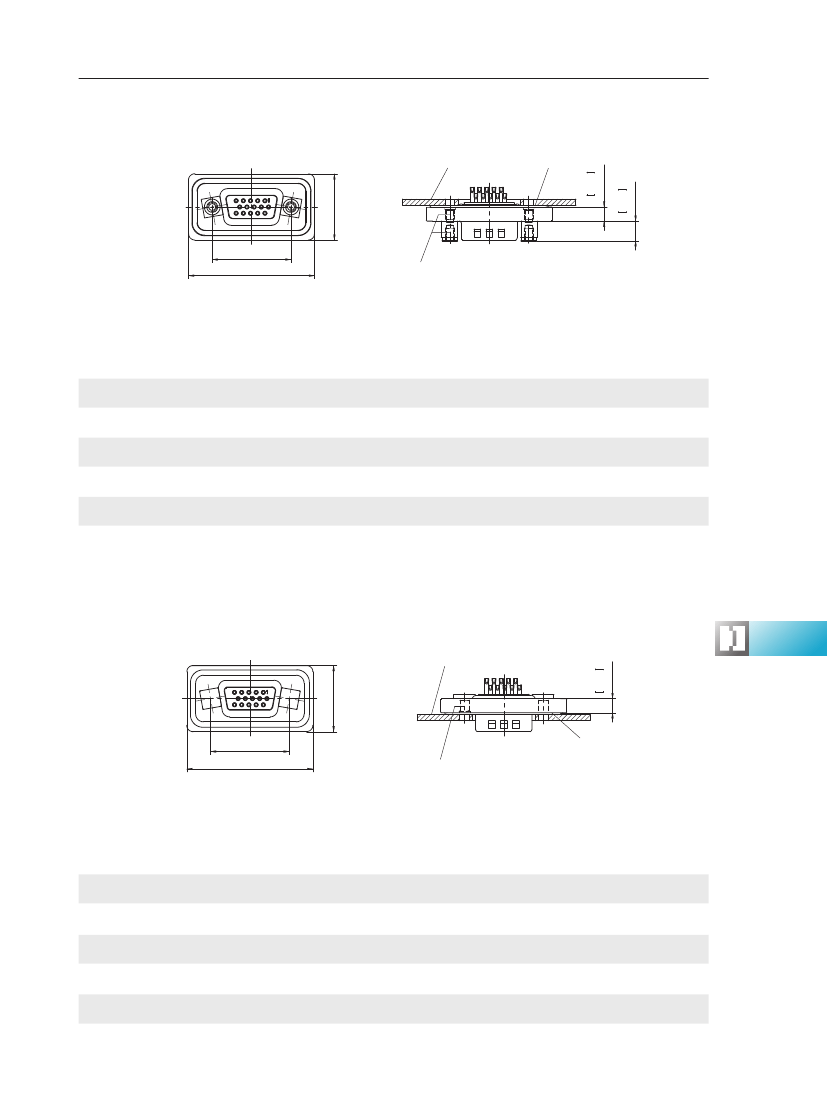

Connectors with Solder Pot Termination,
Front Mounting
Dimensions
Abmessungen
Product Description
Produktbeschreibung
Steckverbinder mit Löttopfanschluss,
frontseitige Montage
Front panel
Frontplatte
O-ring
O-Ring
0.177
4.5
Watertight frame for fixing on the front side of the mounting plate
Dichtrahmen zur Befestigung auf der Frontseite der Montageplatte
B
A
Inner thread 4-40 UNC or M3, ca. 3.5mm (0.138") deep
Innengewinde 4-40 UNC oder M3, ca. 3,5mm tief
Connectors with Solder Pot Termination, max. AWG 22
Steckverbinder mit Löttopfanschluss, max. AWG 22
Number of Contacts
Polzahl
A
±0,2
(±0.008)
B
±0,1
(±0.004)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
63,5
(2.500)
61,1
(2.406)
C
±0,2
(±0.008)
21,0
(0.827)
21,0
(0.827)
21,00
(0.827)
21,0
(0.827)
23,2
(0.913)
Order number pin
Bestellnummer Stift
Order Number Socket
Bestellnummer Buchse
Inner Thread
Innengewinde
4-40 UNC
M3
K1742
9-15
40,0
(1.575)
FWDFM09-15P-K1444
FWDFM09-15S-K1444
Standard
Standard
15-26
48,3
(1.902)
FWDFM15-26P-K1444*
FWDFM15-26S-K1444*
Standard
Standard
0.244
6.2
C
K1742
25-44
62,0
(2.441)
FWDFM25-44P-K1444*
FWDFM25-44S-K1444*
Standard
Standard
K1742
37-62
78,5
(3.091)
FWDFM37-62P-K1444*
FWDFM37-62S-K1444*
Standard
Standard
K1742
50-78
76,1
(2.996)
FWDFM50-78P-K1444*
FWDFM50-78S-K1444*
Standard
Standard
K1742
* and Modification K1444 on request
* und Modifikation K1444 auf Anfrage
Connectors with Solder Pot Termination,
Rear Mounting
Steckverbinder mit Löttopfanschluss,
rückseitige Montage
Front panel
Frontplatte
0.177
4.5

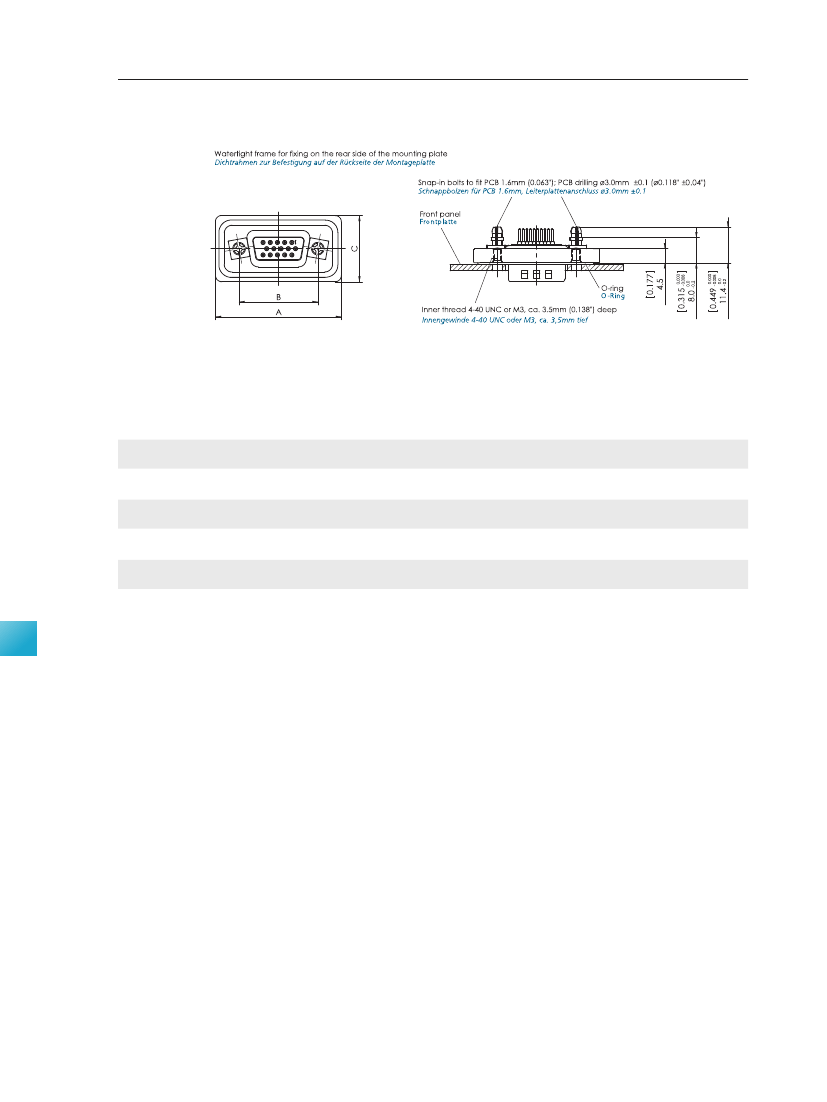

Waterlight frame for fixing on the rear side of the mounting plate
Dichtrahmen zur Befestigung auf der Rückseite der Montageplatte
C
B
A
O-ring
O -Ring
Inner thread 4-40 UNC or M3, ca. 3.5mm (0.138") deep
Innengewinde 4-40 UNC oder M3, ca. 3,5mm tief
Connectors with Solder Pot Termination, max. AWG 22
Steckverbinder mit Löttopfanschluss, max. AWG 22
Number of Contacts
Polzahl
A
±0,2
(±0.008)
B
±0,1
(±0.004)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
63,5
(2.500)
61,1
(2.406)
C
±0,2
(±0.008)
21,0
(0.827)
21,0
(0.827)
21,00
(0.827)
21,0
(0.827)
23,2
(0.913)
Order Number Pin
Bestellnummer Stift
Order Number Socket
Bestellnummer Buchse
Inner Thread
Innengewinde
4-40 UNC
M3
K1742
9-15
40,0
(1.575)
FWDRM09-15P-K1444*
FWDRM09-15S-K1444
Standard
Standard
15-26
48,3
(1.902)
FWDRM15-26P-K1444*
FWDRM15-26S-K1444*
Standard
Standard
K1742
25-44
62,0
(2.441)
FWDRM25-44P-K1444*
FWDRM25-44S-K1444*
Standard
Standard
K1742
37-62
78,5
(3.091)
FWDRM37-62P-K1444*
FWDRM37-62S-K1444*
Standard
Standard
K1742
50-78
76,1
(2.996)
FWDRM50-78P-K1444*
FWDRM50-78S-K1444*
Standard
Standard
K1742
* and Modification K1444 on request
* und Modifikation K1444 auf Anfrage
fctgroup.com I 117
High Density Connectors
High Density Steckverbinder
Connectors with Straight PCB Termination
Dimensions
Abmessungen
Product Description
Produktbeschreibung
Steckverbinder mit geradem
Leiterplattenanschluss
Connectors with Straight PCB Termination, Ø 0.6 mm (Ø 0.024"), Pre-tinned
Steckverbinder mit geradem Einlötanschluss, Ø 0,6 mm, vorverzinnt
Number of Contacts
Polzahl
A
±0,2
(±0.008)
B
±0,1
(±0.004)
25,0
(0.984)
33,3
(1.311)
47,04
(1.852)
63,5
(2.500)
61,1
(2.406)
C
±0,2
(±0.008)
21,0
(0.827)
21,0
(0.827)
21,00
(0.827)
21,0
(0.827)
23,2
(0.913)
Order Number Pin
Bestellnummer Stift
Order Number Socket
Bestellnummer Buchse
Inner Thread
Innengewinde
4-40 UNC
M3
*
9-15
40,0
(1.575)
FWDRM09-15P1-K1676*
FWDRM09-15S1-K1676*
Standard
Standard
15-26
48,3
(1.902)
FWDRM15-26P1-K1676*
FWDRM15-26S1-K1676*
Standard
Standard
*
25-44
62,0
(2.441)
FWDRM25-44P1-K1676*
FWDRM25-44S1-K1676*
Standard
Standard
*
37-62
78,5
(3.091)
FWDRM37-62P1-K1676*
FWDRM37-62S1-K1676*
Standard
Standard
*
50-78
76,1
(2.996)
FWDRM50-78P1-K1676*
FWDRM50-78S1-K1676*
Standard
Standard
*
* and Modification K1676 on request
* und Modifikation K1676 auf Anfrage
PCB hole pattern: see page 98-99.
Leiterplattenlochbilder: siehe Seite 98-99.
118 I connecting is our business
High Density Connectors
High Density Steckverbinder
Order Code for Waterproof Connectors
The waterproofness of the end appliance is not content of the
UL-inspection. UL Recognized File No. E1881
Order Details
Bestellhinweise
Bestellschlüssel für wasserdichte Steckverbinder
Die Wasserdichtheit des Endsystems ist nicht Inhalt der
UL-Prüfung. UL registriert, Dateinummer E168813
UL Recognized File No. 168813
Series Prefix for Waterproof Connectors
Serienbezeichnung für wasserdicht Steckverbinder
Mounting
Montage
F
R
Front side mounting (for solder pot termination only)
Frontseitig montierbar (nur für Löttopfanschluss)
Rear side mounting
Rückseitig montierbar
FWD
R
09-15 P
1
K
No. of Contacts
Polzahl
No. of Contacts /
Polzahl
Shell Size /
Gehäusegröße
09-15 15-26
1
2
25-44 37-62
3
4
50-78
5
Contact Type
Kontaktart
P
S
Pin Contacts
Stiftkontakte
Socket Contacts
Buchsenkontakte
Contact Design
Kontaktart
--
1
Solder Pot Termination
Löttopfanschluss
Straight PCB Termination
Gerader Einlötkontakt
Modifications
Modifikationen
fctgroup.com I 119
High Density Connectors
High Density Steckverbinder
Order Data (Waterproof D-Sub Connectors
for FWH Hoods
Pin Connector
Stiftsteckverbinder
Order Details
Bestellhinweise
Bestelldaten (wasserdichte D-Sub Steckverbinder
für Hauben FWH)
Socket Connector
Buchsensteckverbinder
Order Number
Bestellnummer
CT09-15P-2429
CT15-26P-2429
CT25-44P-2429
CT37-62P-2429
CT50-78P-2429
Shell Size
Gehäusegröße
1
4
Number of Contacts
Polzahl
9-1
1-
-44
7-
0-78
Order Number
Bestellnummer
CT09-15S-2429
CT15-26S-2429
CT25-44S-2429
CT37-62S-2429
CT50-78S-2429
Shell Size
Gehäusegröße
1
4
Number of Contacts
Polzahl
9-1
1-
-44
7-
0-78
Packing Unit
Verpackungseinheit
Packing Unit
Verpackungseinheit
locking screws
washers
1 front seal
distance bolts
Modification on request
2 St. Verriegelungsschrauben
2 St. Unterlegscheiben
1 St. Frontdichtung
2 St. Abstandsbolzen
Modifikation auf Anfrage
D-Sub pin and socket connectors for waterproof
hoods are only available for solder pot terminations.
For information on FWH hoods, please refer to our
hoods catalogue.
Die D-Sub Stift- und Buchsensteckverbinder für was-
serdichte Hauben sind nur mit Löttopfanschluss ver-
fügbar. Informationen zur Haube FWH entnehmen
Sie bitte unserem Haubenkatalog.
High Density Connectors
High Density Steckverbinder
Materials and Platings
Materialien und Oberflächen
Materials and Platings
Materialien und Oberflächen
Shell
Gehäuse
Insulator
Isolierkörper
Metal watertight frame
Metalldichtrahmen
Contact material
Kontaktmaterial
Contacts
Kontakte
Waterproofing elements
Dichtelement
Brass, tin plated over nickel
Messing, verzinnt über Nickel
Technical Details
Technische Hinweise
Thermoplastic, glass fiber filled (UL94V-0)
Thermoplast, glasfaserverstärkt (UL94V-0)
nickel plated zinc die-cast
Zinkdruckguss, vernickelt
Copper alloy
Kupfer-Legierung
Machined, copper alloy, 0. µm (11 microinches) Au over Ni, termination area tin plated
gedreht, Kupferlegierung, 0,3 µm Au über Nickel, Anschlussbereich verzinnt
Silicone
Silikon
10 I connecting is our business
京公网安备 11010802033920号
EEWORLD
