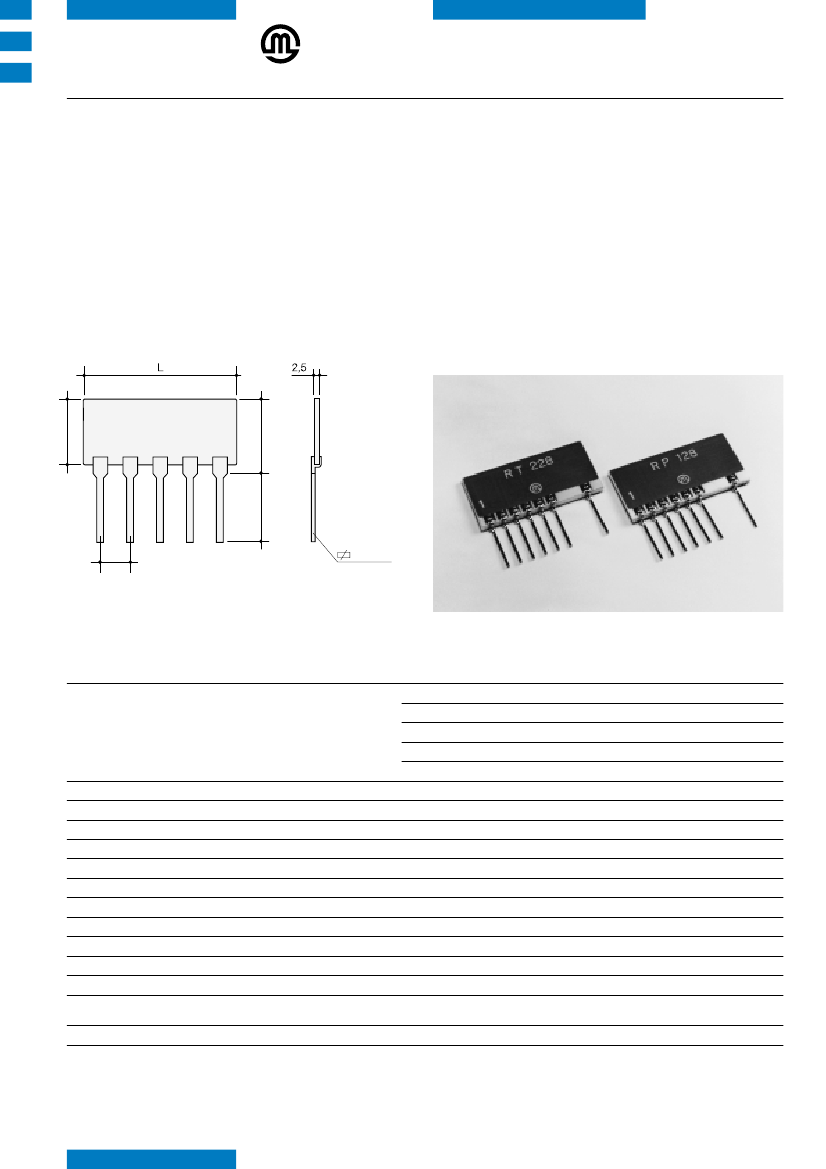

METALLUX
E L E C T R O N I C
3000
Präzisions-
Widerstands-Netzwerke
“Spezielle Applikationen”
Serie 3000 für kundenspezifische Anwendungen.
Widerstandsbereich: 500 Ohm bis 500 Mohm.
Substratgrösse und Anschlusskonfiguration können
den Bedürfnissen angepasst werden.
Unsere Flexibität im Design erlaubt uns grosse
Anpassungsmöglichkeiten und erreicht damit ein
optimales Preis-Leistungsverhältnis.
Bitte senden Sie uns Ihre Spezifikationen.
Precision
Resistors-Networks
“Special Applications”
Serie 3000 specially for custom design.
Resistor range 500 Ohm to 500 Mohm.
Ceramic dimensions and pin-out can be adjusted to
your requirements.
The flexibility in design optimises the ratio between
price and performance.
Please send us your specifications.
L
B
C
9
±
0,5
2,54
0,6 x 0,3
Characteristics
Eigenschaften
Dimensions (mm)
Dimensionen
OTHER ON REQUEST
ANDERE AUF ANFRAGE
Type
3000.1
3000.2
3000.3
3000.4
L
13
26
38,5
51,5
B
5,5
8
13
15,5
C
6,3
9,1
14,2
16,6
Max No
of Pins
5
10
15
20
Operating Temperature
Abs Temperature Coefficient
Ratio Temperature Coefficient
Absolute Tolerance
Ratio Tolerance
Insulation Resistance
Dielectric Strength
Termal Shock
Overload
Moisture Resistance
Load Life
Encapsulation
Lead Material
Temperaturbereich
Abs. Temperaturkoeffizient
Ratio Temperaturkoeffizient
Absolute Toleranzen
Ratio Toleranzen
Isolationswiderstand
Spannungsfestigkeit der Isolation
-55 – + 125 °C
50 – 15 ppm / °C
25 – 10 ppm / °C
1% – 0,1%
1% – 0,1%
> 10’000Mohm
> 1000 Volt
∆
R/R 0,2% max
∆
R/R 0,25% max
∆
R/R 0,25% max
∆
R/R 0,15%
1000 hours at rated power
Conformal coating or glass coated
Komplette Umhüllung oder Glasur
Tinned copper /
Kupfer-verzinnt
1000 Volt 25°C 75% Relative humidity
25 °C 75% Relative humidity
Ueberlastbarkeit
Feuchtebeständigkeit
Langzeitstabilität
Umhüllung
Anschlüsse
1,5 x Pnom, 5 sec (do not exceed 1,5 x V max)
Our resistors are tailored for operation in air and not agressive atmospheres. For special application (i. e. oil, casting, moulding,
SF
6
etc.) please contact Metallux.
Unsere Widerstände sind für Applikationen in Luft und nichtaggressiven Gasen konzipiert. Für Anwendungen in anderen Medien
(Oel, Vergussmassen,
SF
6
etc.)
verlangen sie bitte unsere Spezialausführungen.
31.08.00
3000
Resistance Ranges
Type
3000.1
3000.2
3000.3
3000.4
P
40 °C
Watt
0,25
0,50
1,20
1,80
Res. Range
1
K – 500 M
Tolerance
1% – 0,1%
1% – 0,1%
1% – 0,1%
1% – 0,1%
TC
ppm / °C
50 – 15
50 – 15
50 – 15
50 – 15
Ratio
Tolerance
0,1 %
0,1 %
0,1 %
0,1 %
TC
ppm / °C
25 – 10
25 – 10
25 – 10
25 – 10
500 R – 500 M
500 R – 500 M
500 R – 500 M
Due to our policy of continuous development these specifications are liable to change without notice.
Technische Aenderungen vorbehalten.
Some examples
Please send us your specifications
Einige Beispiele
Bitte senden Sie uns Ihre Spezifikationen
R
1
R
2
R
3
R
4
1
5
1
2
3
4
5
R
1
1
R
2
2
R
3
3
R
4
4
5
6
R
5
7
1
7
R
1
R
2
R
3
R
4
1
2
3
4
5
6
7
8
1
8
L
How to order
Bestellbeispiel
1
2
n
B
Pin - out
Pin - Belegung
E
1
E
2
E
n
Schema and resistors values
Schema und Widerstandswerte
1
n
METALLUX
CH-6850 Mendrisio
Via Moree 12
Tel. +41 91 / 640 64 50
Fax +41 91 / 640 64 51
E-Mail: info@metallux.ch
E L E C T R O N I C
CH-8954 Geroldswil
Steinhaldenstr. 14
Tel. +41 1 / 748 31 16
Fax +41 1 / 748 31 18
E-Mail: dev@metallux.ch
