Io=200mA bipolar LDO regulator IC
Io=200mA
バイポーラ½½和レギュレータIC
TK11100CS
(SOT23-6)
TK111XXCS
(SOT23-5)
DESCRIPTION
The TK11100CS type, the TK111XXCS type are bipolar LDO
regulator ICs. The packages are SOT23-6 and SOT23-5.
They can supply 200mA output current
They are designed for portable applications with space
requirements, battery powered system and any electronic
equipment.
They offer low dropout voltage.
The output voltage of the TK11100CS can be set from 1.3 to
13.0V by external resistor.
That of the TK111XXCS is internally fixed from 1.5 to 10.0V.
TK11100CSタイプ、TK111XXCSタイプは、バイポーラ½½
和レギュレータICです。パッケージはSOT23-6、SOT23-5を
揃えています。
出力電流200mＡを安定に供給できます。
高密度実装を要求される携帯機器、バッテリ½用機器や一般
機器等に最適です。
½い入出力間電圧降下を特長とします。
TK11100CSの出力電圧は外部抵抗により、1.3V ~ 13.0Vで設
定可½です。
TK111XXCSの出力電圧は内部固定で、1.5V ~ 10.0Vで設定可
½です。
FEATURES
High accuracy
Low dropout voltage
Thermal and over current protection
High maximum load current
Active high on/off control
Packages: SOT23-5, SOT23-6
高い出力電圧精度
½い入出力間電圧降下
過電流保護、過熱保護
高い最大出力電流
アクティブハイon/offコントロール
パッケージ:
SOT23-5, SOT23-6
ABSOLUTE MAXIMUM RATINGS
Parameter
Operating voltage range
Operating temperature range
Power dissipation
項目Symbol 記号Rating
定格
動½電圧範囲
V
OP
2.1 to 14
動½温度範囲
T
OP
-40 to +85
許容消費電力
P
D
500
Unit
単½
Remarks
備考
V
°C
mW
*Board mounted
基板実装時
ELECTRICAL CHARACTERISTICS
[TK11100CS]
Vin=4.0V, R1=51kΩ, R2=68kΩ, Vcont=1.8V, T
A
=Tj=25
°
C
Value
Parameter
項目Symbol 記号
Unit
単½
Conditions
条件
MIN. TYP. MAX.
Fb pin voltage
FB端子電圧
Vfb
1.250 1.270 1.290
V
Iout = 5mA
Line regulation
入力安定度
LinReg
0.0
5.0
mV
∆Vin
= 5V
11
27
mV
Iout = 5mA ~ 100mA
Load regulation
負荷安定度
LoaReg
26
61
mV
Iout = 5mA ~ 200mA
80
140
mV
Iout = 50mA
Dropout voltage
入出力間電圧降下
Vdrop
120
210
mV
Iout = 100mA
200
350
mV
Iout = 200mA
Maximum output current
最大出力電流
Iout
PEAK
240
320
mA
When Vout drops 0.3V
Supply current
電源電流
Icc
78
125
Iout = 0mA
µA
Standby current
スタンバイ電流
Istandby
0.0
0.1
Vcont = 0V
µA
Quiescent current
無効電流
Iq
1.0
1.8
mA
Iout = 50mA
Control Terminal
コントロール端子
Control current
コントロール電流
Icont
5.0
15.0
Vcont = 1.8V
µA
1.8
V
Vout ON state
Control voltage
コントロール電圧
Vcont
0.35
V
Vout OFF state
2007 SPRING
POWER&RF
[TK111XXCS]
V
IN
=V
OUT,TYP
+1V, V
CONT
=1.8V, T
A
=25
°
C
Parameter
Output voltage
Line regulation
項目Symbol 記号
出力電圧
入力安定度
V
OUT
L
IN
R
EG
Value
Unit
MIN. TYP. MAX.
±1.5%
or
±50mV
0.0
5
単½
Conditions
条件
V
IN
=V
OUT,TYP
+1V ---- V
OUT,TYP
+6V
∆V=5V
(11)
(28)
mV
5mA<I
OUT
<100mA
Load regulation
負荷安定度
L
OA
R
EG
(27)
(64)
mV
5mA<I
OUT
<200mA
80
140
mV
I
OUT
=50mA
120
210
mV
I
OUT
=100mA
200
350
mV
I
OUT
=200mA (2.4V≤V
OUT
)
Drop-out voltage
入出力間電圧降下
V
DROP
Iout=180mA
230
350
mV
(2.1V≤V
OUT
<2.4V)
1.5V≤ V
OUT
≤2.0V:
No regulation
Because of VopMin=1.8V
Maximum output current
最大出力電流
I
OUT,MAX
240
320
mA
When (V
OUT,TYP
×0.9)
Consumption current
電源電流
I
CC
63
100
I
OUT
=0mA Except I
CONT
µA
Standing by current
スタンバイ電流
I
STANDBY
0.0
0.1
V
CONT
=0V off state
µA
Quiescent current
無効電流
I
Q
1.0
1.8
mA
I
OUT
=50mA
Control terminal Specification (Pull down resistor =500k )
コントロール端子仕様
Note3 (プルダウン抵抗500k)
Control current
コントロール電流
I
CONT
5
15
V
CONT
=1.8V on state
µA
1.8
V
on state
Control voltage
コントロール電圧
V
CONT
0.35
V
off state
mV

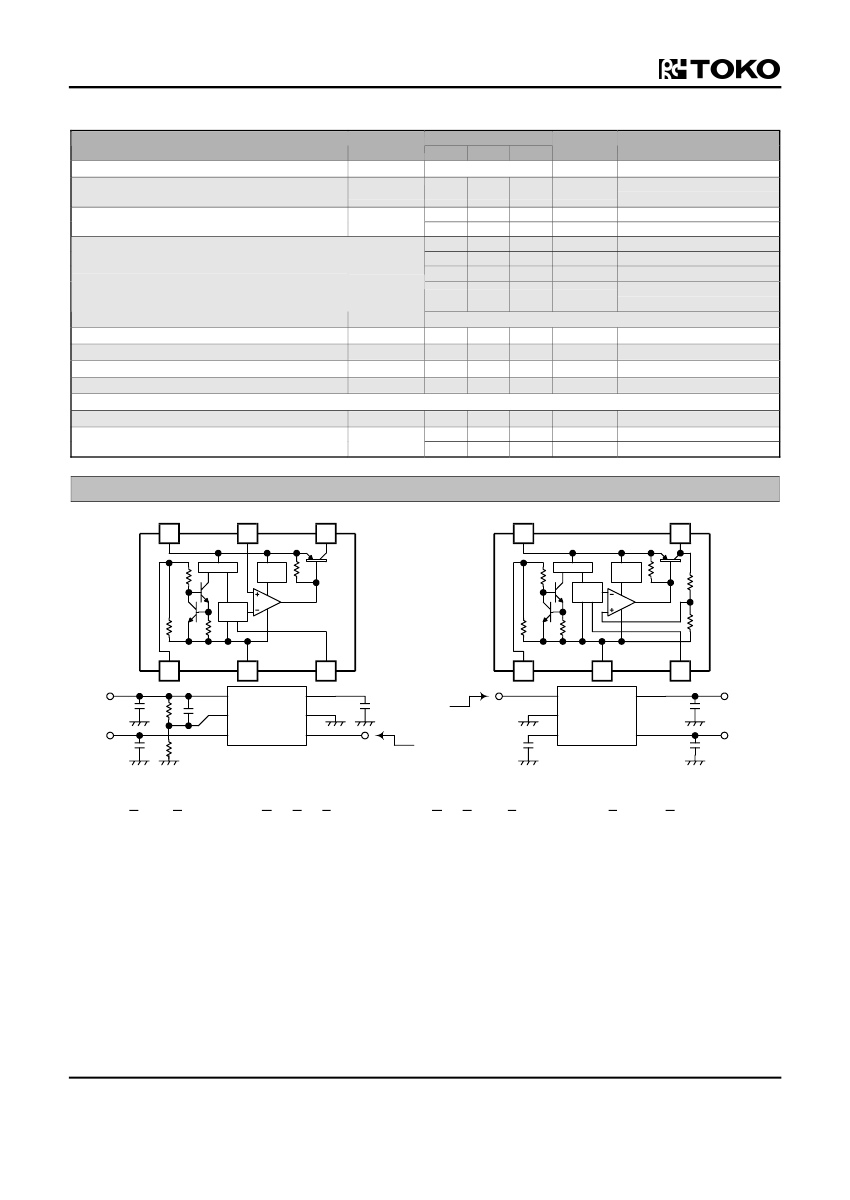

BLOCK DIAGRAM
TK11100CS
3
320kΩ
C.C.
TK111XXCS
2
O.H.P.
O.C.P.
1
5
320kΩ
C.C.
B.R.
O.H.P.
O.C.P.
4
500kΩ
4
V
OUT
1
C
OUT
R
2
C
FB
2
3
C
IN
R
1
5
V
OUT
FB
V
IN
Noise 6
pass
5
GND
V
CONT
4
6
on
off
on
off
1
1
2
V
CONT
GND
500kΩ
B.R.
2
V
IN
5
3
C
IN
4
C
OUT
V
IN
V
IN
3 Noise
pass
V
OUT
V
OUT
V
OUT
=V
FB
×{(R
1
+R
2
)/R
1
}
V
FB.TYP
=1.27V
* C.C….Control Circuit, O.H.P…Over Heat Protection, O.C.P…Over Current Protection, B.G….Band gap Reference
