61303311821

Description
Board Connector, 33 Contact(s), 1 Row(s), Male, Straight, 0.1 inch Pitch, Solder Terminal, Locking, Black Insulator, Plug
CategoryThe connector    The connector
File Size152KB,1 Pages
ManufacturerWurth Elektronik
Download Datasheet Parametric View All

61303311821 Overview

Board Connector, 33 Contact(s), 1 Row(s), Male, Straight, 0.1 inch Pitch, Solder Terminal, Locking, Black Insulator, Plug

61303311821 Parametric

Parameter NameAttribute value
MakerWurth Elektronik
Reach Compliance Codecompliant
body width0.1 inch
subject depth0.335 inch
body length3.3 inch
Body/casing typePLUG
Connector typeBOARD CONNECTOR
Contact to complete cooperationAU
Contact point genderMALE
Contact materialCOPPER ALLOY
contact modeRECTANGULAR
Contact resistance20 mΩ
Contact styleSQ PIN-SKT
Dielectric withstand voltage500VAC V
Insulation resistance1000000000 Ω
Insulator colorBLACK
insulator materialPOLYBUTYLENE TEREPHTHALATE
Manufacturer's serial number6130
Plug contact pitch0.1 inch
Installation option 1LOCKING
Installation methodSTRAIGHT
Installation typeBOARD
Number of connectorsONE
Number of rows loaded1
Maximum operating temperature125 °C
Minimum operating temperature-40 °C
PCB contact patternRECTANGULAR
Rated current (signal)3 A
GuidelineUL
reliabilityCOMMERCIAL
Terminal length0.118 inch
Terminal pitch2.54 mm
Termination typeSOLDER
Total number of contacts33
Base Number Matches1
1
2
3
4
5
TECHNICAL CHARACTERISTICS
MATERIAL
INSULATOR: PBT
FLAMABILITY RATING: UL94-V0
COLOR: BLACK
CONTACT MATERIAL: COPPER ALLOY
CONTACT TYPE: STAMPED
CONTACT PLATING: GOLD
QUALITY CLASS: 3 AS PER CECC 75 301-802
PITCH: 2.54MM
ENVIRONMENTAL
OPERATING TEMPERATURE: -40 UP TO 125°C
COMPLIANCE: LEAD FREE AND ROHS
ELECTRICAL
CURRENT RATING: 3A
WORKING VOLTAGE: 250V AC
INSULATOR RESISTANCE: >1000 MOHM
DIELECTRIC WITHSTANDING VOLTAGE: 500V AC/MN
CONTACT RESISTANCE: 20 mOHM MAX
STANDARD
CERTIFIED: E323964 / MODEL NUMBER 613-118
SOLDERING
WAVE PROCESS ONLY
PACKAGING
BAG

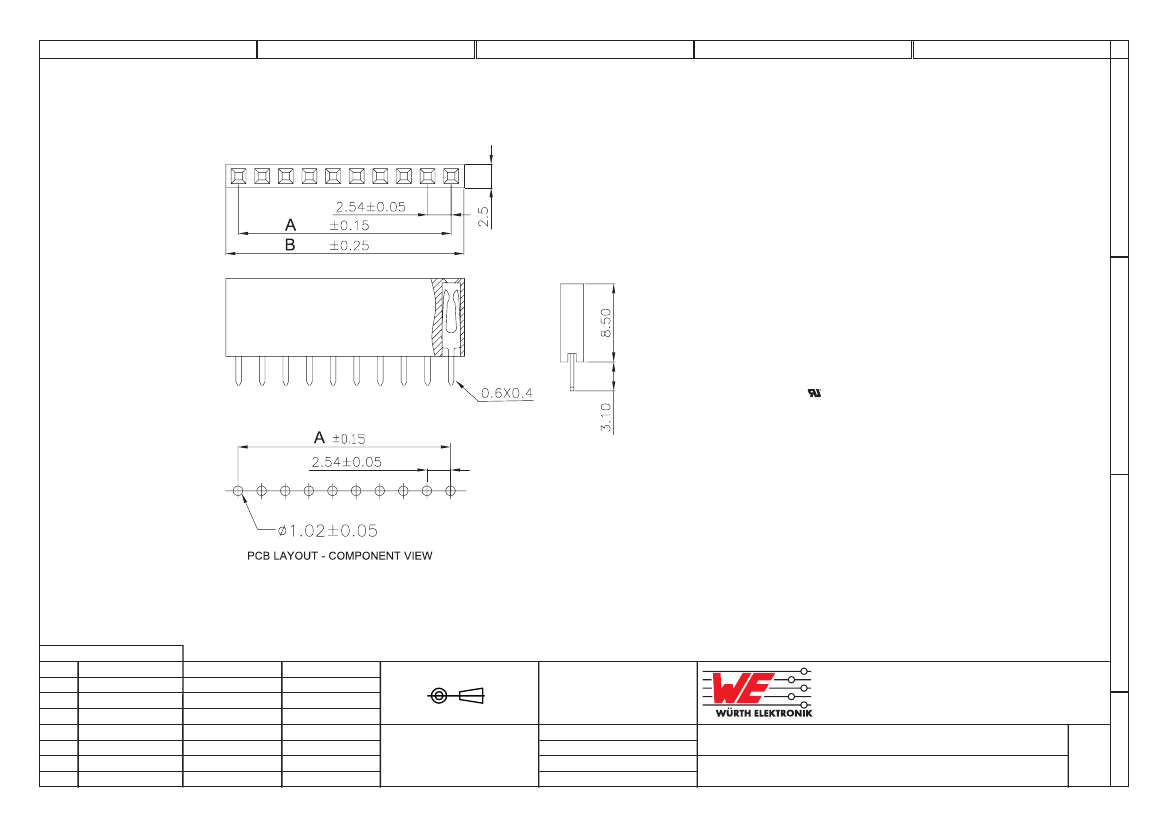

DIMENSION
A = 2.54 x (NB. PIN - 1 )
B = 2.54 x NB. PIN + 0.5
A
B
C
RoHS Compliant
G
F
E
D
C
B
A
REV
PROJECTION:
07-SEP-11
25-NOV-09
23-NOV-07
11-DEC-06
29-MAR-04
05-FEB-99
DATE
PACKAGING
STANDARD
MODIFICATIONS
DRAW
LEAD FREE
PDF
FILE
GG
JP
EC
EC
JP
JP
BY
APPROVAL: RJ
SCALE:
SHEET: 1/1
DRAW: PEARL
WERI PART NO: 613 0xx 118 21
GENERAL TOLERANCE
.X = +/- 0.2
.XX = +/- 0.15
UNIT: MM
DESCRIPTION: 2.54MM SOCKET HEADER
SIZE
A4
D
