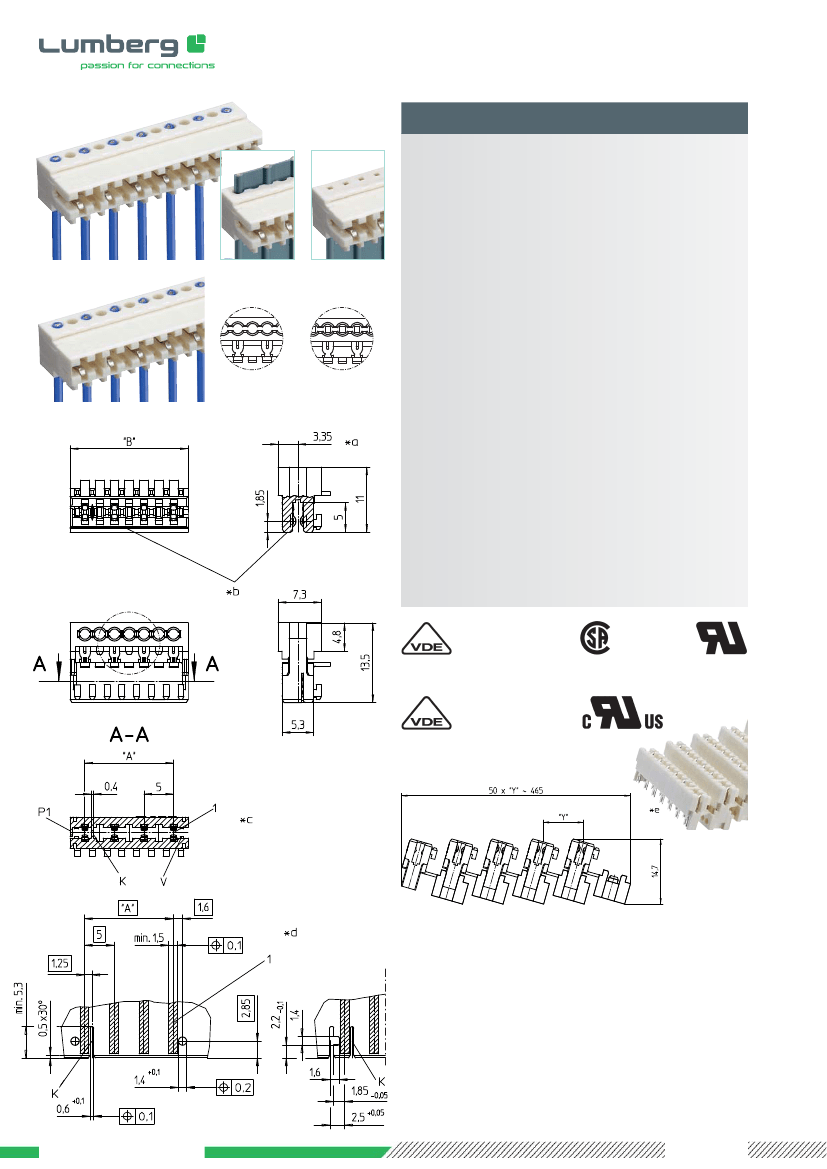

3518
3518-1
3518-2
RAST-2.5-Steckverbinder für direktes Stecken, in Schneid-
klemmtechnik (SKT), mit Verrastung auf der Leiterplatte
durch Rastnocken, wahlweise mit oder ohne Kodiersteg
und geschlossenen Seitenwänden
Kontaktraster 5,0 mm
3518: für Einzelleiter
3518-1: für Rasterstegleitung, busfähig
3518-2: für Rasterstegleitung
1. Temperaturbereich
-40 °C/+130 °C
1
2. Werkstoffe
Kontaktträger 3518(-...) (S...V...)
PBT, V0 nach UL 94
Kontaktträger 3518(-...) M12(S...)
1
PA, V2 nach UL 94
Kontaktfeder 3518(-...) (M...S...)
CuSn, verzinnt
Kontaktfeder 3518(-...) (M...S...)V03 CuSn, verzinnt (Sn/Ag), 2- bis 5-polig
Kontaktfeder 3518(-...) (M...S...)V102 CuSn, unternickelt und vergoldet
3. Mechanische Daten
Steckkraft/Kontakt
3
≤
4,0 N
Ziehkraft/Kontakt
3
≥
0,5 N
Haltekraft/Verrastung
4
≥
6,0 N
Kontaktierung mit
Leiterplatte 1,5 ± 0,14 mm
Anschließbare Leiter Schneidklemmbereich
Querschnitt 3518(-...) (M...V...)
0,22–0,38 mm
2
Querschnitt 3518(-...) (M...)S01(V...) 0,34 mm
2
(7-drähtig)
Querschnitt 3518(-...) (M...)S02(V...) 0,14–0,22 mm
2
Querschnitt 3518(-...) (M...)S03(V...) Spezialanwendungen, z.B. Lackdraht
Isolationsdurchmesser
≤
1,6 mm
Freigegebene Leitungen im Internet unter www.lumberg.com
Kodiervorschläge im Internet unter www.lumberg.com
4. Elektrische Daten
(bei T
U
20 °C)
Durchgangswiderstand
≤
5 mΩ
Bemessungsstrom
4 A bei T
U
60 °C
2 A bei T
U
100 °C
250 V AC
Bemessungsspannung
5
Isolierstoffgruppe
5
IIIa (IEC)/2 (UL) (CTI
≥
250)
Kriechstrecke
3,1 mm
Luftstrecke
3,1 mm
Isolationswiderstand
> 1 GΩ
1
obere Grenztemperatur (Kontaktträger) RTI (elektr.) der UL Yellow Card
2
Bauteil glühdrahtbeständig (GWT 750 °C), Prüfung nach IEC 60695-2-11,
Beurteilung nach IEC 60335-1 (Flamme < 2 s)
3
gemessen mit einem polierten Stahlstift, Nennmaß 1,5 mm
4
gemessen mit einer polierten Stahllehre, Nennmaß 1,5 mm
5
nach IEC 60664/DIN EN 60664/CTI UL-Klassifikation nach ANSI/UL 746A
®
®
3518
3518-1
X
3518-2
X
*f
X
Reg.-Nr. 6937
3518
®
Reg.-Nr. 6937
3518-2
*a konfektionierter Zustand
terminated connector
connecteur après montage
*b Farbkennzeichnung:
3518(-...) (M...)S01(V...) blau/blue/bleu
color marking:
3518(-...) (M...)S02(V...) grün/green/vert
marque en couleur:
3518(-...) (M...)S03(V...) braun/brown/marron
*c K = Kodierung (wahlweise)
K = keying (alternatively)
K = codage (au choix)
V = Verrastung
V = lock
V = verrouillage
*d Leiterplattenbeispiele
expamles of printed circuit boards
exemples de cartes impriméesv
*e Verkettung der Bauteile (Lieferzustand)
chaining of the component parts (state of delivery)
composants en bande (état de livraison)
*f Kodierbeispiel mit geschlossenen Seitenwänden
keying example with closed sides
exemple d’un codage aux parois latérales fermées
www.lumberg.com
11/2012
RAST-2.5-Steckverbinder, Raster 2,5/5,0 mm
RAST 2.5 connectors, pitch 2.5/5.0 mm
Connecteurs RAST 2.5, pas 2,5/5,0 mm
3518
3518-1
3518-2
3518
3518-1
3518-2
RAST 2.5 connector for direct mating, insulation displace-
ment technology (IDT), with locking on printed circuit
board by means of locking toes, alternatively with or with-
out keying rib and closed sides
contact pitch 5.0 mm
3518: for individual conductors
3518-1: for ribbon cable, daisy chain possible
3518-2: for ribbon cable
1. Temperature range
-40 °C/+130 °C
1
2. Materials
Insulating body 3518(-...) (S...V...)
PBT, V0 according to UL 94
Insulating body 3518(-...) M12(S...)
2
PA, V2 according to UL 94
Contact spring 3518(-...) (M...S...)
CuSn, tinned
Contact spring 3518(-...) (M...S...)V03 CuSn, tinned (Sn/Ag), 2–5 poles
Contact spring 3518(-...) (M...S...)V102 CuSn, pre-nickeled and gilded
3. Mechanical data
Insertion force/contact
3
≤
4.0 N
Withdrawal force/contact
3
≥
0.5 N
Retaining force/lock
4
≥
6.0 N
Mating with
printed circuit board 1.5 ± 0.14 mm
Connectable conductors insulation displacement terminal
Section 3518(-...) (M...V...)
0.22–0.38 mm
2
Section 3518(-...) (M...)S01(V...)
0.34 mm
2
(7 wires)
Section 3518(-...) (M...)S02(V...)
0.14–0.22 mm
2
Section 3518(-...) (M...)S03(V...)
special applications, e.g. varnished wire
Insulation diameter
≤
1.6 mm
Approved cables on the Internet site www.lumberg.com
Proposed keyings on the Internet site www.lumberg.com
4. Electrical data
(at T
amb
20 °C)
Contact resistance
≤
5 mΩ
Rated current
4 A at T
amb
60 °C
2 A at T
amb
100 °C
250 V AC
Rated voltage
5
Material group
5
IIIa (IEC)/2 (UL) (CTI
≥
250)
Creepage distance
3.1 mm
Clearance
3.1 mm
Insulation resistance
> 1 GΩ
1
upper limit temperature (insulating body) RTI (electr.) acc. to UL Yellow Card
2
component glow wire resistant (GWT 750 °C), testing acc. to IEC 60695-2-11,
assessment acc. to IEC 60335-1 (flame < 2 s)
3
measured with a polished steel pin, nominal thickness 1.5 mm
4
measured with a polished steel gauge, nominal thickness 1.5 mm
5
acc. to IEC 60664/DIN EN 60664/CTI UL classification acc. to ANSI/UL 746A
Connecteur RAST 2.5 pour enfichage direct, technologie de
déplacement d’isolant, avec verrouillage sur carte imprimée
par ergots de verrouillage, au choix avec ou sans cloison de
codage et parois latérales fermées
pas des contacts 5,0 mm
3518: pour conducteurs individuels
3518-1: pour câble plat, pour transistion
3518-2: pour câble plat
1. Température d’utilisation
-40 °C/+130 °C
1
2. Matériaux
Corps isolant 3518(-...) (S...V...)
PBT, V0 suivant UL 94
Corps isolant 3518(-...) M12(S...)
2
PA, V2 suivant UL 94
Ress. de cont. 3518(-...) (M...S...)
CuSn, étamé
Ress. de cont. 3518(-...) (M...S...)V03 CuSn, tinned (Sn/Ag), 2–5 pôles
Ress. de cont. 3518(-...) (M...S...)V102 CuSn, Sous-nickelé et doré
3. Caractéristiques mécaniques
Force d’insertion/contact
3
≤
4,0 N
Force de séparation/contact
3
≥
0,5 N
Force de rétention/verrouillage
4
≥
6,0 N
Raccordement avec
carte imprimée 1,5 ± 0,14 mm
Conducteurs raccordables à déplacement d’isolant
Section 3518(-...) (M...V...)
0,22–0,38 mm
2
Section 3518(-...) (M...)S01(V...)
0,34 mm
2
(7 brins)
Section 3518(-...) (M...)S02(V...)
0,14–0,22 mm
2
Section 3518(-...) (M...)S03(V...)
applications spéciaux, p. ex. fils laqués
Diamètre d’isolement
≤
1,6 mm
Câbles approuvés sur Internet à l’adresse www.lumberg.com
Codages proposés sur Internet à l’adresse www.lumberg.com
4. Caractéristiques électriques
(à T
amb
20 °C)
Résistance de contact
≤
5 mΩ
Courant assigné
4 A à T
amb
60 °C
2 A à T
amb
100 °C
Tension assignée
5
250 V AC
Groupe de matériau
5
IIIa (CEI)/2 (UL) (CTI
≥
250)
Distance d’isolement
3,1 mm
Ligne de fuite
3,1 mm
Résistance d’isolement
> 1 GΩ
1
température limite supérieure (corps isolant) RTI (électr.) suivant
UL Yellow Card
2
composant résistant à fil incandescant (GWT 750 °C), essai suivant
CEI 60695-2-11, évaluation suivant CEI 60335-1 (flamme < 2 s)
3
mesurée avec une tige d’acier poli, épaisseur nominale 1,5 mm
4
mesurée avec un gabarit de mesure d’acier poli, épaisseur nominale 1,5 mm
5
suivant CEI 60664/DIN EN 60664/CTI UL classification suivant ANSI/UL 746A
Bestellbezeichnung*
Designation*
Désignation*
Polzahl
Poles
Pôles
Verpackungseinheit
Package unit
Unité d’emballage
Abmessungen
Dimensions
Dimensions
A (mm)
B (mm)
3518 02
3518 03
3518 04
3518 05
3518 06
3518 07
3518 08
3518 09
3518 10
*
3518-1 02
3518-1 03
3518-1 04
3518-1 05
3518-2 02
3518-2 03
3518-2 04
3518-2 05
3518-2 06
3518-2 07
3518-2 08
3518-2 09
3518-2 10
2
3
4
5
6
7
8
9
10
3600
2250
1800
1350
900
900
900
450
450
5,0
10,0
15,0
20,0
25,0
30,0
35,0
40,0
45,0
9,9
14,9
19,9
24,9
29,9
34,9
39,9
44,9
49,9
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 4.71 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 4.71 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 4.71 et site Internet www.lumberg.com.
Verpackung: verkettet, im Karton
Packaging: chained, in a cardboard box
Emballage: en bandes, dans un carton
www.lumberg.com
11/2012
