RF174-07SP7-SING-0100

Description
RF SMB Connector, 1 Contact(s), Male, Cable Mount, Wire Terminal, Locking, Plug
CategoryThe connector    The connector
File Size1MB,7 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Download Datasheet Parametric View All

RF174-07SP7-SING-0100 Overview

RF SMB Connector, 1 Contact(s), Male, Cable Mount, Wire Terminal, Locking, Plug

RF174-07SP7-SING-0100 Parametric

Parameter NameAttribute value
Objectid315810663
Reach Compliance Codecompliant
ECCN codeEAR99
YTEOL7.76
Body/casing typePLUG
Cable typeRG-174
Characteristic impedance50 Ω
Connector typeRF SMB CONNECTOR
Contact point genderMALE
Contact styleCOAX
Insulation resistance5000000000 Ω
Installation option 1LOCKING
Installation methodSTRAIGHT
Installation typeCABLE
Number of ports1
Maximum operating frequency6 GHz
Maximum operating temperature90 °C
Minimum operating temperature-50 °C
Termination typeWIRE
Total number of contacts1

RF174-07SP7-SING-0100 Preview

REVISION AL
DO NOT
SCALE FROM
THIS PRINT
DESIGNED & DIMENSIONED
IN MILLIMETERS[INCHES]
Pb THIS PRODUCT MANUFACTURED
WITH LEAD-FREE PROCESSING
RFXXXX-XXXXX-XXXXXX-XXXX
CABLE CALL OUT
174: CCA-174 (RG-174 COAXIAL CABLE)
316: CCA-316 (RG-316 COAXIAL CABLE)
316A: CCS-174525-01-C (RG-316 ACCLIMATE CABLE)
END 1 CONNECTOR
-01SP: SMA-P-C-X-ST-CA1 (SEE SHEET 3)
-01RP: SMA-P-C-X-RA-CA1 (SEE SHEET 3)
-01BJ: SMA-J-C-X-ST-BH1 (SEE SHEET 3)
-01BR: SMA-J-C-X-ST-BR1 (SEE SHEET 3)
-02SJ: MCX-J-C-X-ST-CA1 (SEE SHEET 3)
-02RP: MCX-P-C-XX-RA-CA1 (SEE SHEET 3)
-02SP: MCX-P-C-XX-ST-CA1 (SEE SHEET 4)
-03SP: MMCX-P-C-XX-ST-CA1 (SEE SHEET 4)
-03RP: MMCX-P-C-X-RA-CA1 (SEE SHEET 4)
-04SP: BNC5-P-C-XX-ST-CA1 (SEE SHEET 4)
-04BJ: BNC5-J-C-XX-ST-BH1 (SEE SHEET 4)
-05SP: TNC-P-C-XX-ST-CA1 (SEE SHEET 4)
-05BJ: TNC-J-C-XX-ST-BH1 (SEE SHEET 5)
-06BJ: NTPE-J-C-XX-ST-BH1 (SEE SHEET 5)
-07SP: SMB5-P-C-XX-ST-CA1 (SEE SHEET 5)
-07RP: SMB5-P-C-XX-RA-CA1 (SEE SHEET 5)
-07BJ: SMB5-J-C-X-ST-BH1 (SEE SHEET 5)
-13GP: GRFS-P-C-X-ST-CA1
(316 OPTION ONLY) (SEE SHEET 5)
-13GJ: GRFS-J-C-X-ST-CA1
(316 OPTION ONLY) (SEE SHEET 6)
-01SB: SMA-J-C-X-ST-SB1 (SEE SHEET 6)
-01SR: SMA-J-C-X-ST-SR1 (SEE SHEET 6)
-01PN: SMA-J-C4-XX-ST-PN1 (SEE SHEET 6)
-S7SP: SSMB-P-C-XX-ST-CA1 (SEE SHEET 7)
-S7RP: SSMB-P-C-XX-RA-CA1 (SEE SHEET 7)
-V3SJ: MMCXV-J-C-XX-ST-CA1 (SEE SHEET 7)
-V3SP: MMCXV-P-C-XX-ST-CA1 (SEE SHEET 7)
-V3RP: MMCXV-P-C-XX-RA-CA1 (SEE SHEET 7)
-23GJ: AC-J-C-X-ST-CA1
(316A OPTION ONLY, SEE SHEET 7)
-23GP: AC-P-C-X-ST-CA1
(316A OPTION ONLY, SEE SHEET 7)
END 1 PLATING OPTION
1: GOLD ALL COMPONENTS
2: GOLD / NICKEL COMBINATION
3: ALTERNATE GOLD / NICKEL
4: ALTERNATE GOLD / GOLD FLASH / NICKEL
7. ALTERNATE GOLD MEDIUM/ GOLD FLASH
(SEE SHEET 3 FOR PLATING SPECIFICS)
OVERALL CABLE LENGTH
MILLIMETERS OF CABLE
0100 MIN. (SEE NOTE 8 & 9)
CABLE STRIPPING DIMENSIONS
PER CONFIGURATIONS
(SEE TABLE 1)(SEE NOTES 12,13,14,15)
"A" mm C
"B" mm
"C" mm
FIG 2
END 2 PLATING OPTION
1: GOLD ALL COMPONENTS
2: GOLD / NICKEL COMBINATION
3: ALTERNATE GOLD / NICKEL
4: ALTERNATE GOLD / GOLD FLASH / NICKEL
7. ALTERNATE GOLD MEDIUM/ GOLD FLASH
(LEAVE BLANK FOR -SING OR -XXXXXX
END 2 PREPARATION)
END 2 CONNECTOR OR PREPARATION
-01SP: SMA-P-C-X-ST-CA1 (SEE SHEET 3)
-01RP: SMA-P-C-X-RA-CA1 (SEE SHEET 3)
-01BJ: SMA-J-C-X-ST-BH1 (SEE SHEET 3)
-01BR: SMA-J-C-X-ST-BR1 (SEE SHEET 3)
-02SJ: MCX-J-C-X-ST-CA1 (SEE SHEET 3)
-02RP: MCX-P-C-XX-RA-CA1 (SEE SHEET 3)
-02SP: MCX-P-C-XX-ST-CA1 (SEE SHEET 4)
-03SP: MMCX-P-C-XX-ST-CA1 (SEE SHEET 4)
-03RP: MMCX-P-C-X-RA-CA1 (SEE SHEET 4)
-04SP: BNC5-P-C-XX-ST-CA1 (SEE SHEET 4)
-04BJ: BNC5-J-C-XX-ST-BH1 (SEE SHEET 4)
-05SP: TNC-P-C-XX-ST-CA1 (SEE SHEET 4)
-05BJ: TNC-J-C-XX-ST-BH1 (SEE SHEET 5)
-06BJ: NTPE-J-C-XX-ST-BH1 (SEE SHEET 5)
-07SP: SMB5-P-C-XX-ST-CA1 (SEE SHEET 5)
-07RP: SMB5-P-C-XX-RA-CA1 (SEE SHEET 5)
-07BJ: SMB5-J-C-X-ST-BH1 (SEE SHEET 5)
-13GP: GRFS-P-C-X-ST-CA1
(316 OPTION ONLY) (SEE SHEET 5)
-13GJ: GRFS-J-C-X-ST-CA1
(316 OPTION ONLY) (SEE SHEET 6)
-01SB: SMA-J-C-X-ST-SB1 (SEE SHEET 6)
-01SR: SMA-J-C-X-ST-SR1 (SEE SHEET 6)
-01PN: SMA-J-C4-XX-ST-PN1 (SEE SHEET 6)
-S7SP: SSMB-P-C-XX-ST-CA1 (SEE SHEET 7)
-S7RP: SSMB-P-C-XX-RA-CA1 (SEE SHEET 7)
-V3SJ: MMCXV-J-C-XX-ST-CA1 (SEE SHEET 7)
-V3SP: MMCXV-P-C-XX-ST-CA1 (SEE SHEET 7)
-V3RP: MMCXV-P-C-XX-RA-CA1 (SEE SHEET 7)
-23GJ: AC-J-C-X-ST-CA1
(316A OPTION ONLY, SEE SHEET 7)
-23GP: AC-P-C-X-ST-CA1
(316A OPTION ONLY, SEE SHEET 7)
-SING: SINGLE ENDED (ONE END ONLY, SEE NOTE 11)
-XXXXXX: STRIPPED AND TINNED (THIS END ONLY-
SEE NOTES 11-15, 18 & SHEET 6, FIG 3)
(SEE FIG 2) "C" FORMAT: X.X mm
(SEE FIG 2) "B" FORMAT: X.X mm
(SEE FIG 2) "A" FORMAT: X.X mm
DO NOT LEAVE ANY SPACE BLANK,
EACH MUST CONTAIN A
NUMERIC CHARACTER 0 THRU 9.
"D" mm C
"E" mm C
C
RFXXX-01SPX-01RPX-XXXX SHOWN
FIG 1
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. CABLE CUT LENGTH:
= FOR INTERNAL USE ONLY,
= (LENGTH: XXXX) - (SUBTRACTOR FOR END 1) - (SUBTRACTOR FOR END 2).
NOT FOR SALE (SEE NOTE 19)
(SEE TABLE 1 FOR SUBTRACTORS)
C
3. ASSEMBLY TO BE 100% TESTED FOR OPENS & SHORTS.
C
4. ASSEMBLY TO BE 100% HI-POT TESTED PER TABLE 1, THE TEST VOLTAGE FOR THE ASSEMBLY
SHOULD BE SET TO THE END OPTION WITH THE LOWEST TEST VOLTAGE RATING.
5. AFTER FINAL ELECTRICAL TESTS, LABEL EACH CABLE ASSEMBLY WITH 1 LABEL -ET
6. CRITICALS ON CONNECTOR PRINTS TO BE CHECKED IN PROCESS.
7. FINISHED ASSEMBLIES TO BE PACKAGED PER PACKAGING STANDARD CO-HD-WI-3040-M.
LOCK WASHERS AND NUTS TO BE SHIPPED UNASSEMBLED. GASKETS TO BE INSTALLED ON CABLE.
8. CABLE STOCKED IN INCHES, 1 INCH = 25.4 MILLIMETERS.
9. CABLE LENGTHS LONGER THAN 1000 MILLIMETERS ARE NOT SUPPORTED BY S.I. TEST DATA.
F:\DWG\MISC\MKTG\RFXXXX-XXXXX-XXXXXX-XXXX-MKT.SLDDRW
10. MINIMUM BEND RADIUS FOR RF174 = 25.4 [1.00]
UNLESS OTHERWISE SPECIFIED,
PROPRIETARY NOTE
RF316 = 12.7 [.50]
DIMENSIONS ARE IN
THIS DOCUMENT CONTAINS INFORMATION
MILLIMETERS [INCHES].
RF316A = 12.7 [.50]
CONFIDENTIAL AND PROPRIETARY TO
TOLERANCES ARE:
11. FOR SING ENDED OR STRIPPED AND TINNED ASSEMBLIES: MAKE A DOUBLE ENDED
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DECIMALS
ANGLES
ASSEMBLY AT TWICE THE CABLE LENGTH AND TEST BEFORE CUTTING ASSEMBLY IN HALF.
DISCLOSED TO OTHERS OR USED FOR ANY
.X: 0.3 [.01]
2
12. DIM "A", "B", AND "C" HAVE A MINIMUM VALUE OF 0.0mm & A MAXIMUM VALUE OF 9.9mm.
PURPOSE OTHER THAN THAT WHICH IT WAS
.XX: 0.13 [.005]
OBTAINED WITHOUT THE EXPRESSED WRITTEN
13. PRODUCTION OF STRIP AND TIN FOR CENTER DIELECTIC USE: A.
.XXX: 0.051 [.0020]
CONSENT OF SAMTEC, INC.
14. PRODUCTION OF STRIP AND TIN FOR SHIELD USE: D=A+B.
SHEET SCALE: 2:1
MATERIAL:
DO NOT SCALE DRAWING
15. PRODUCTION OF STRIP AND TIN FOR JACKET USE: E=A+B+C.
SEE END 1 AND END 2 ASSEMBLY PRINTS
16. CONNECTORS TO BE ORIENTED ACCORDING TO C0-HD-WI-3048-M.
17. FOR BULKHEAD APPLICATIONS, THE END USER SHOULD TIGHTEN THE THREADED NUT TO 15
IN-LB MINIMUM.
18. FOR STRIPPED AND TINNED OPTION, ONLY THE CENTER CONDUCTOR IS TINNED.
19. USED IN ACRX SERIES.
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
RF316 OR RF-174 CABLE ASSEMBLY
RFXXXX-XXXXX-XXXXXX-XXXX
09-10-2010
BY:
TIM P.
SHEET
1
OF
7
REVISION AL

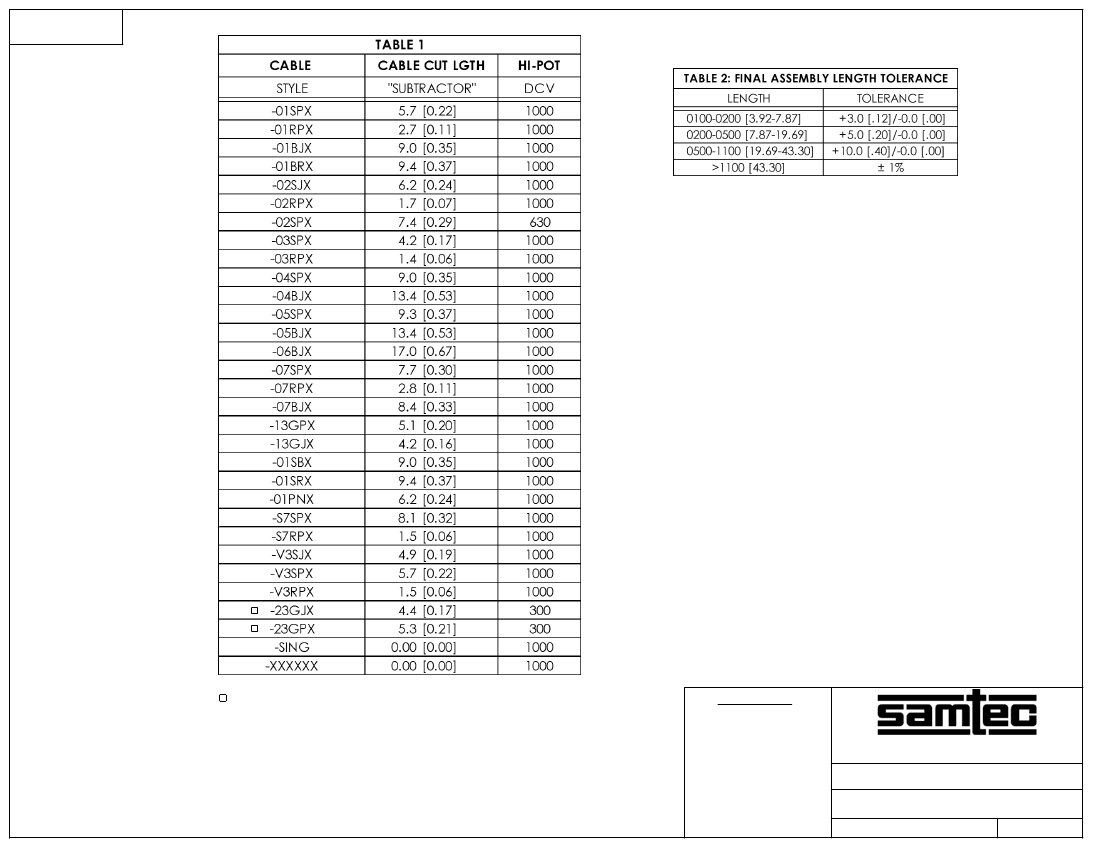

F:\DWG\MISC\MKTG\RFXXXX-XXXXX-XXXXXX-XXXX-MKT.SLDDRW
= FOR INTERNAL USE ONLY, NOT FOR SALE (SEE NOTE 19)
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
DO NOT SCALE DRAWING
SHEET SCALE: 1:1
RF316 OR RF-174 CABLE ASSEMBLY
RFXXXX-XXXXX-XXXXXX-XXXX
09-10-2010
BY:
TIM P.
SHEET
2
OF
7
REVISION AL

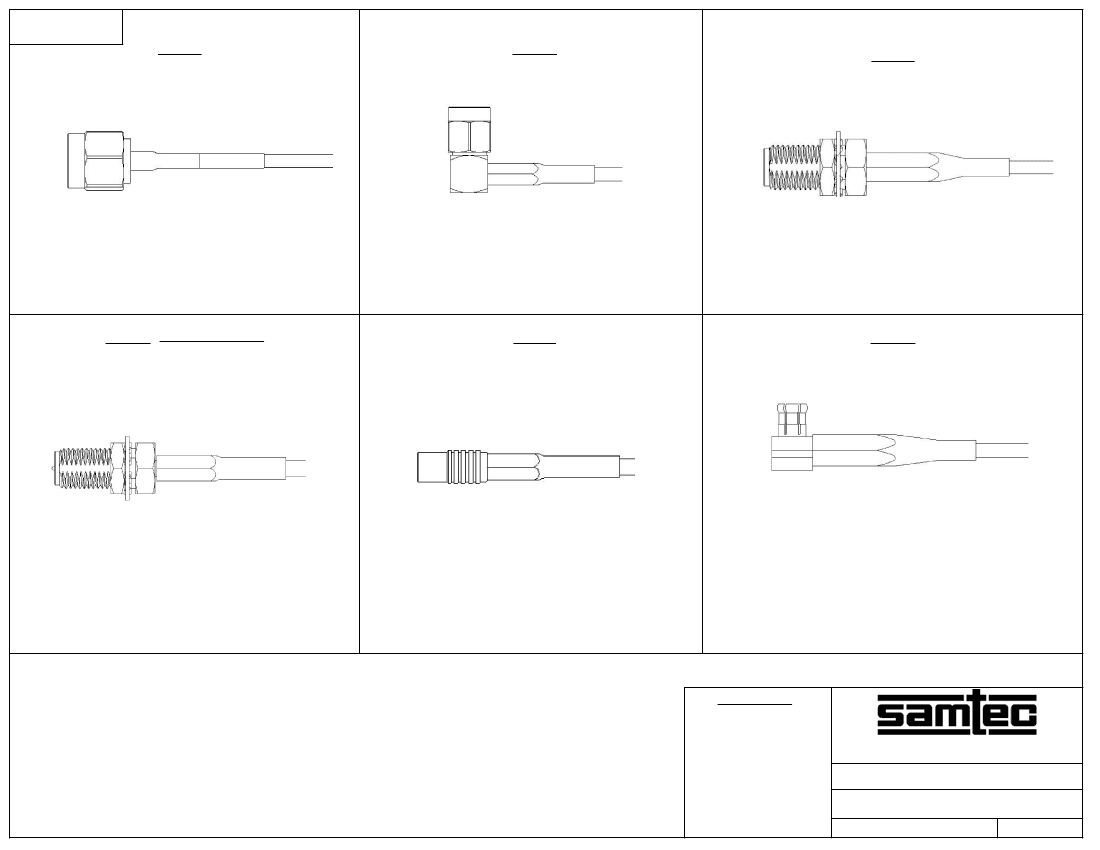

(STRAIGHT PLUG)
(USE DRAWING No. SMA-P-C-X-ST-CA1
FOR ASSEMBLY INSTRUCTIONS)
-01SP
(RIGHT ANGLE PLUG)
(USE DRAWING No. SMA-P-C-X-RA-CA1
FOR ASSEMBLY INSTRUCTIONS)
-01RP
(STRAIGHT BULKHEAD JACK)
(SEE NOTE 17)
(USE DRAWING No. SMA-J-C-X-ST-BH1
FOR ASSEMBLY INSTRUCTIONS)
-01BJ
PLATING
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: SMA-P-C-H-ST-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON SMA-P-C-X-ST-CA1
THAT APPLY MUST BE VERIFIED.
PLATING
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: SMA-P-C-H-RA-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON SMA-P-C-X-RA-CA1
THAT APPLY MUST BE VERIFIED.
PLATING
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: SMA-J-C-H-ST-BH1)
NOTE: ALL CRITICAL DIMENSIONS ON SMA-J-C-X-ST-BH1
THAT APPLY MUST BE VERIFIED.
-01BR
(REVERSED POLARITY)
(STRAIGHT BULKHEAD JACK)
(SEE NOTE 17)
(USE DRAWING No. SMA-J-C-X-ST-BR1
FOR ASSEMBLY INSTRUCTIONS)
(STRAIGHT JACK)
(USE DRAWING No. MCX-J-C-X-ST-CA1
FOR ASSEMBLY INSTRUCTIONS)
-02SJ
(RIGHT ANGLE PLUG)
(USE DRAWING No. MCX-P-C-XX-RA-CA1
FOR ASSEMBLY INSTRUCTIONS)
-02RP
PLATING
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: SMA-J-C-H-ST-BR1)
NOTE: ALL CRITICAL DIMENSIONS ON SMA-J-C-X-ST-BR1
THAT APPLY MUST BE VERIFIED.
PLATING
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: MCX-J-C-H-ST-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON MCX-J-C-X-ST-CA1
THAT APPLY MUST BE VERIFIED.
PLATING OPTIONS
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: MCX-P-C-H-RA-CA1)
2: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: MCX-P-C-HN-RA-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON MCX-P-C-XX-RA-CA1
THAT APPLY MUST BE VERIFIED.
F:\DWG\MISC\MKTG\RFXXXX-XXXXX-XXXXXX-XXXX-MKT.SLDDRW
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
DO NOT SCALE DRAWING
SHEET SCALE: 1:1
RF316 OR RF-174 CABLE ASSEMBLY
RFXXXX-XXXXX-XXXXXX-XXXX
09-10-2010
BY:
TIM P.
SHEET
3
OF
7
REVISION AL
(STRAIGHT PLUG)
-02SP
(STRAIGHT PLUG)
(USE DRAWING No.
MMCX-P-C-XX-ST-CA1
FOR ASSEMBLY INSTRUCTIONS)
-03SP
(RIGHT ANGLE PLUG)
(USE DRAWING No. MMCX-P-C-X-RA-CA1
FOR ASSEMBLY INSTRUCTIONS)
-03RP
(USE DRAWING No. MCX-P-C-XX-ST-CA1
FOR ASSEMBLY INSTRUCTIONS)
PLATING OPTIONS
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: MCX-P-C-H-ST-CA1)
2: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: MCX-P-C-HN-ST-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON MCX-P-C-XX-ST-CA1
THAT APPLY MUST BE VERIFIED.
PLATING OPTIONS
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: MMCX-P-C-H-ST-CA1)
2: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: MMCX-P-C-HN-ST-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON MMCX-P-C-XX-ST-CA1
THAT APPLY MUST BE VERIFIED.
PLATING
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: MMCX-P-C-H-RA-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON MMCX-P-C-X-RA-CA1
THAT APPLY MUST BE VERIFIED.
(STRAIGHT PLUG)
(USE DRAWING No. BNC5-P-C-XX-ST-CA1
FOR ASSEMBLY INSTRUCTIONS)
-04SP
(STRAIGHT BULKHEAD JACK)
(SEE NOTE 17)
(USE DRAWING No. BNC5-J-C-XX-ST-BH1
FOR ASSEMBLY INSTRUCTIONS)
-04BJ
(STRAIGHT PLUG)
(USE DRAWING No. TNC-P-C-XX-ST-CA1
FOR ASSEMBLY INSTRUCTIONS)
-05SP
PLATING OPTIONS
2: 30μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: BNC5-P-C-HN-ST-CA1)
3: 10μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N:
BNC5-P-C-GN-ST-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON BNC5-P-C-XX-ST-CA1
THAT APPLY MUST BE VERIFIED.
PLATING OPTIONS
2: 30μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: BNC5-J-C-HN-ST-BH1)
3: 10μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: BNC5-J-C-GN-ST-BH1)
NOTE: ALL CRITICAL DIMENSIONS ON BNC5-J-C-XX-ST-BH1
THAT APPLY MUST BE VERIFIED.
PLATING
3: 10μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: TNC-P-C-GN-ST-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON TNC-P-C-XX-ST-CA1
THAT APPLY MUST BE VERIFIED.
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
DO NOT SCALE DRAWING
SHEET SCALE: 1:1
RF316 OR RF-174 CABLE ASSEMBLY
RFXXXX-XXXXX-XXXXXX-XXXX
09-10-2010
F:\DWG\MISC\MKTG\RFXXXX-XXXXX-XXXXXX-XXXX-MKT.SLDDRW
BY:
TIM P.
SHEET
4
OF
7
REVISION AL
(STRAIGHT BULKHEAD JACK)
(SEE NOTE 17)
(USE DRAWING No. TNC-J-C-XX-ST-BH1
FOR ASSEMBLY INSTRUCTIONS)
-05BJ
(STRAIGHT BULKHEAD JACK)
(SEE NOTE 17)
(USE DRAWING No. NTPE-J-C-XX-ST-BH1
FOR ASSEMBLY INSTRUCTIONS)
-06BJ
(STRAIGHT PLUG)
(USE DRAWING No. SMB5-P-C-XX-ST-CA1
FOR ASSEMBLY INSTRUCTIONS)
-07SP
PLATING OPTIONS
2: 30μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: TNC-J-C-HN-ST-BH1)
3: 10μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: TNC-J-C-GN-ST-BH1)
NOTE: ALL CRITICAL DIMENSIONS ON TNC-J-C-XX-ST-BH1
THAT APPLY MUST BE VERIFIED.
PLATING OPTIONS
2: 30μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: NTPE-J-C-HN-ST-BH1)
3: 10μ" MIN. GOLD CENTER CONTACT
100μ" MIN. NICKEL OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: NTPE-J-C-GN-ST-BH1)
NOTE: ALL CRITICAL DIMENSIONS ON NTPE-J-C-XX-ST-BH1
THAT APPLY MUST BE VERIFIED.
PLATING OPTIONS
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: SMB5-P-C-H-ST-CA1)
2: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: SMB5-P-C-HN-ST-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON SMB5-P-C-XX-ST-CA1
THAT APPLY MUST BE VERIFIED.
(RIGHT ANGLE PLUG)
(USE DRAWING No. SMB5-P-C-XX-RA-CA1
FOR ASSEMBLY INSTRUCTIONS)
-07RP
(STRAIGHT BULKHEAD JACK)
(SEE NOTE 17)
(USE DRAWING No. SMB5-J-C-X-ST-BH1
FOR ASSEMBLY INSTRUCTIONS)
-07BJ
(STRAIGHT PLUG)
(USE DRAWING No. GRFS-P-C-X-ST-CA1
FOR ASSEMBLY INSTRUCTIONS)
(316 OPTION ONLY)
-13GP
PLATING OPTIONS
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: SMB5-P-C-H-RA-CA1)
2: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
100μ" MIN. NICKEL REMAINING METAL PARTS
(END CONNECTOR P/N: SMB5-P-C-HN-RA-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON SMB5-P-C-XX-RA-CA1
THAT APPLY MUST BE VERIFIED.
PLATING
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: SMB5-J-C-H-ST-BH1)
PLATING
1: 30μ" MIN. GOLD CENTER CONTACT
3μ" MIN. GOLD OUTER CONTACT
3μ" MIN. GOLD REMAINING METAL PARTS
(END CONNECTOR P/N: GRFS-P-C-H-ST-CA1)
NOTE: ALL CRITICAL DIMENSIONS ON SMB5-J-C-X-ST-BH1
THAT APPLY MUST BE VERIFIED.
NOTE: ALL CRITICAL DIMENSIONS ON GRFS-P-C-X-ST-CA1
THAT APPLY MUST BE VERIFIED.
F:\DWG\MISC\MKTG\RFXXXX-XXXXX-XXXXXX-XXXX-MKT.SLDDRW
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
DO NOT SCALE DRAWING
SHEET SCALE: 1:1
RF316 OR RF-174 CABLE ASSEMBLY
09-10-2010
SHEET
5
OF
7
RFXXXX-XXXXX-XXXXXX-XXXX
BY:
TIM P.

EEWorld
subscription
account

EEWorld
service
account

Automotive
development
circle

Robot
development
community

Index Files: 2520  599  1692  1183  1110  51  13  35  24  23
Datasheet   0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Room 1530, 15th Floor, Building B, No. 18 Zhongguancun Street, Haidian District, Beijing Telephone: (010) 82350740 Postal Code: 100190
Copyright © 2005-2026 EEWORLD.com.cn, Inc. All rights reserved 京ICP证060456号 京ICP备10001474号-1 电信业务审批[2006]字第258号函 京公网安备 11010802033920号
