0805CG220B251SB datasheet, PDF

Datasheet> All Categories > 0805CG220B251SB

0805CG220B251SB: DescriptionCAP,CERAMIC,22PF,250VDC,.1PF -TOL,.1PF +TOL,C0G TC CODE,-30,30PPM TC,0805 CASE; File Size98KB，4 Pages; ManufacturerFenghua (HK) Electronics Ltd.

Download Datasheet Parametric View All

0805CG220B251SB Overview

CAP,CERAMIC,22PF,250VDC,.1PF -TOL,.1PF +TOL,C0G TC CODE,-30,30PPM TC,0805 CASE

0805CG220B251SB Parametric

Parameter Name	Attribute value
Objectid	1214424048
package instruction	, 0805
Reach Compliance Code	unknown
ECCN code	EAR99
YTEOL	8.1
capacitance	0.000022 µF
Capacitor type	CERAMIC CAPACITOR
dielectric materials	CERAMIC
high	0.8 mm
length	2 mm
Manufacturer's serial number	SIZE(C0G)RFHIGH-Q
multi-layer	Yes
negative tolerance	0.4545%
Number of terminals	2
Maximum operating temperature	125 °C
Minimum operating temperature	-55 °C
Package form	SMT
method of packing	Box
positive tolerance	0.4545%
Rated (DC) voltage (URdc)	250 V
series	SIZE(C0G)RF HIGH-Q
size code	0805
Temperature characteristic code	C0G
Temperature Coefficient	30ppm/Cel ppm/°C
width	1.2 mm

Preview

Download Datasheet

View All

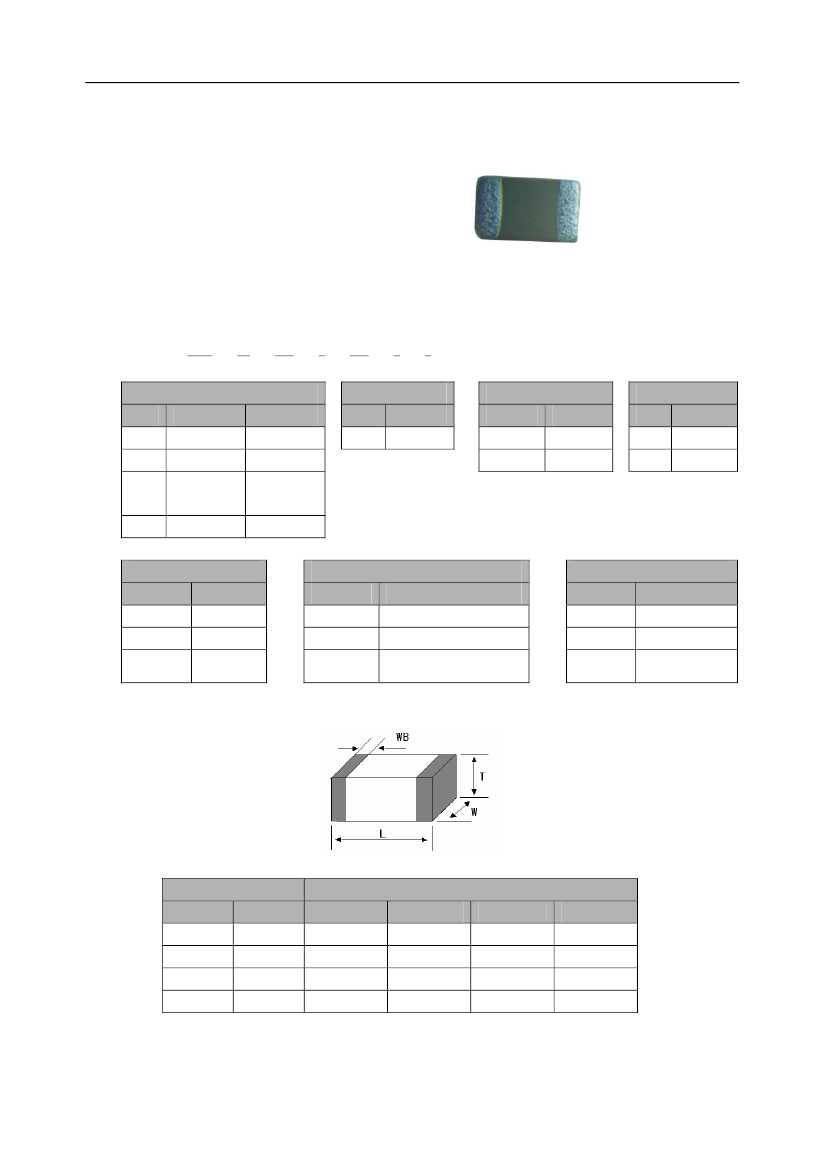

射频高 Q 多层片式陶瓷电容器

■

射频高 Q 多层片式陶瓷电容器

●

特性

*高 Q 值，½等效串联电阻，½等效串联电感

*溫度系数为 0±30ppm/℃（-55℃~+125℃）

●

应用

*移动通信基站

*无线通信产品

*射频匹配½络

●

产品规格型号表示方法：

1111

①

②

101

③

④

501

⑤

⑥

⑦

③标称电容量(PF)

表示方式

100

101

实际值

10×10

④误差级别

代码

误差

±0.1pF

±5%

①尺寸

型号

0603

0805

0505

1111

英制(英寸)

0.06×0.03

0.08×0.05

0.055×

0.055

0.11×0.11

公制(毫米)

1.60×0.80

2.00×1.20

1.40×1.40

2.79×2.79

②介质种类

代码

介质材料

C0G

⑤工½电压

表示方法

500

501

102

额定电压

50V

500V

1000V

表示方法

⑥端头类别

端头材料

纯银端头

纯铜端头

三层电镀端头

（银或铜层/镍层/锡层）

⑦包裝方式

表示方法

无标记

包裝

袋装散包裝

编带包裝

塑料盒散包裝

●

外½尺寸

规格型号

英制表示

0603

0805

0505

1111

公制表示

1608

2012

1212

2828

1.60±0.20

2.00±0.20

1.40±0.38

2.79±0.51

尺寸（mm）

0.80±0.10

0.51~1.45

0.76~2.59

0.30±0.10

0.50±0.25

0.30±0.05

0.50±0.10

0.80±0.20

1.20±0.20

1.4±0.38

2.79±0.51
