GENERALITES
GENERAL INFORMATION
CONDENSATEURS POLYPROPYLENE
Le polypropylène possède d’excellentes propriétés mécaniques,
chimiques et électriques du fait de sa structure régulière et non polaire.
Ce film est caractérisé par des pertes diélectriques très faibles, une
faible absorption diélectrique, une rigidité diélectrique élevée, une très
forte résistance d’isolement et un coefficient de température
pratiquement linéaire dans toute la gamme de températures.
Toutes ces propriétés rendent ce film attractif pour la fabrication de
condensateurs de précision ou de condensateurs destinés à
l’électronique de puissance.
CONDENSATEURS POLYPROPYLENE
POLYPROPYLENE CAPACITORS
POLYPROPYLENE CAPACITORS
Polypropylene has excellent mechanical, chemical and electrical
properties due to its regulars non-polar structure.
This film is characterised by very low dielectric losses, small dielectric
absorption, high dielectric strength, very high insulating resistance and
a practically linear temperature coefficient in all temperature ranges.
All these properties make this film highly attractive for manufacturing
precision capacitors or for power electronics capacitors.
CARACTERISTIQUES DES CONDENSATEURS
POLYPROPYLENE METALLISE
Se référer à la norme
UTE C 93 156
.
Température nominale ( sous tension continue ou alternative )
La température nominale sous tension continue ou alternative est égale
à 85
o
C pour les condensateurs de température maximale de catégorie
supérieure ou égale à 85
o
C.
Tension nominale U
R
Tension continue ou alternative effective pouvant être appliquée de façon
permanente aux bornes d’un condensateur à toute température comprise
entre la température minimale de la catégorie et la température nominale.
CHARACTERISTICS OF METALLIZED
POLYPROPYLENE CAPACITORS
According to standard
UTE C 93 156
.
Rated temperature ( at D.C. or A.C. voltage )
The rated temperature at D.C. or A.C. voltage is equal to 85
o
C for
capacitors with a maximum category temperature greater than or equal
to 85
o
C.
Rated voltage U
R
Effective D.C. or A.C. voltage that can be applied continuously to the
terminals of a capacitor at any temperature value between the
minimum category temperature and the rated temperature.
Tension nominale continue : U
RC
Rated D.C. voltage : U
RC
100
75
50
50
Tension nominale alternative : U
RA
Rated A.C. voltage : U
RA
U (%)
100
RA
125
100
Courant nominal I
R
Rated current I
R
I
R
(%)
U
RC
(%)
50
0
- 55
0
20
85 100
°C
10
- 55
0
20
70
85
°C
10
- 55
0
20
40
70
85
°C

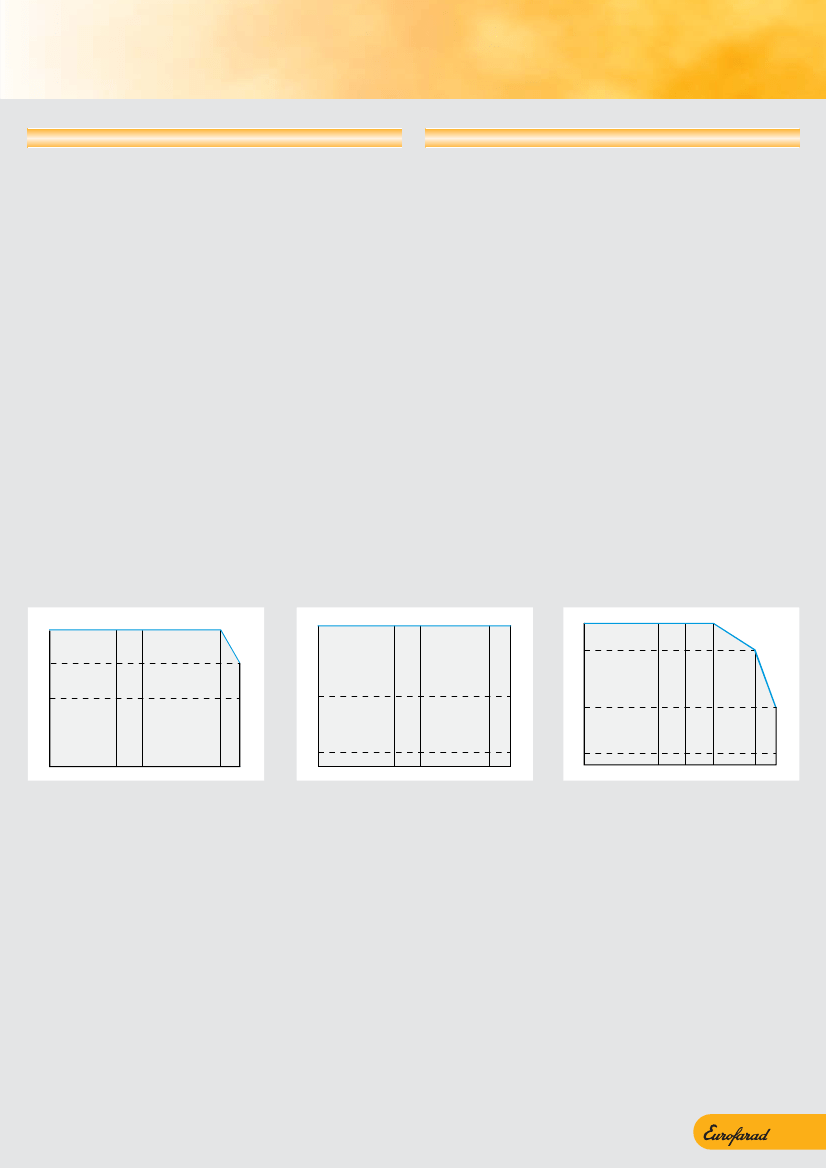

Tension continue admissible en fonction de la température
Admissible D.C. voltage versus température
Tension efficace admissible en fonction de la température
Admissible A.C. voltage versus température
Courant admissible en fonction de la température
Admissible current versus temperature
Courant alternatif nominal I
R
Le courant alternatif nominal ou intensité traversante, est la valeur
efficace admissible applicable en permanence aux bornes du
condensateur à la température de 70
o
C (la fréquence étant spécifiée).
Tension de catégorie U
C
Tension applicable aux bornes d’un condensateur au-delà de la
température nominale :
ex. : U
C
= 0,75 U
R
à 100
o
C.
Capacité nominale C
R
Valeur de la capacité d’un condensateur mesurée dans les conditions
atmosphériques normales.
A.C. rated current I
R
The A.C. rated current or permissible current is the permissible A.C. value
that can be applied permanently to the capacitor at 70
o
C (at specified
frequency).
Category voltage U
C
Voltage applicable to a capacitor’s terminals beyond the rated
temperature :
e.g. : U
C
= 0,75 U
R
at 100
o
C.
Rated capacitance C
R
A capacitor’s capacitance value measured in normal atmospheric
conditions.
37
CONDENSATEURS POLYPROPYLENE
POLYPROPYLENE CAPACITORS

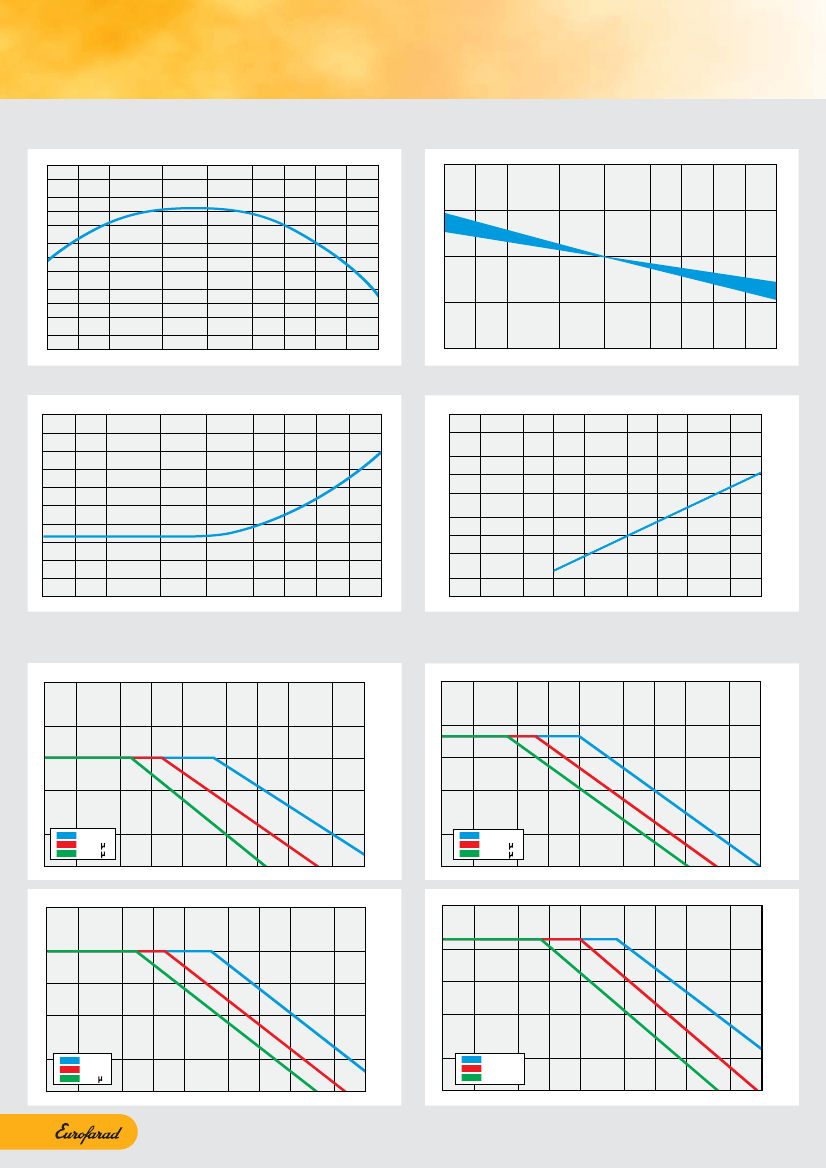

COMPORTEMENT DES CONDENSATEURS POLYPROPYLENE METALLISE
10
6
GENERALITES
GENERAL INFORMATION
METALLIZED POLYPROPYLENE CAPACITORS PERFORMANCE
+5
Ri (M
Ω
)
Ri = f (
V
)
∆C/C
(%)
∆C/C
= f (
V
)
10
5
10
4
0
10
3
10
2
-55
-40
-25
0
20
40
55
70
85
100
°C
-5
-55
-40
-25
0
20
40
55
70
85
100
°C
Évolution de la résistance d’isolement
en fonction de la température
10
Insulation resistance change
versus temperature

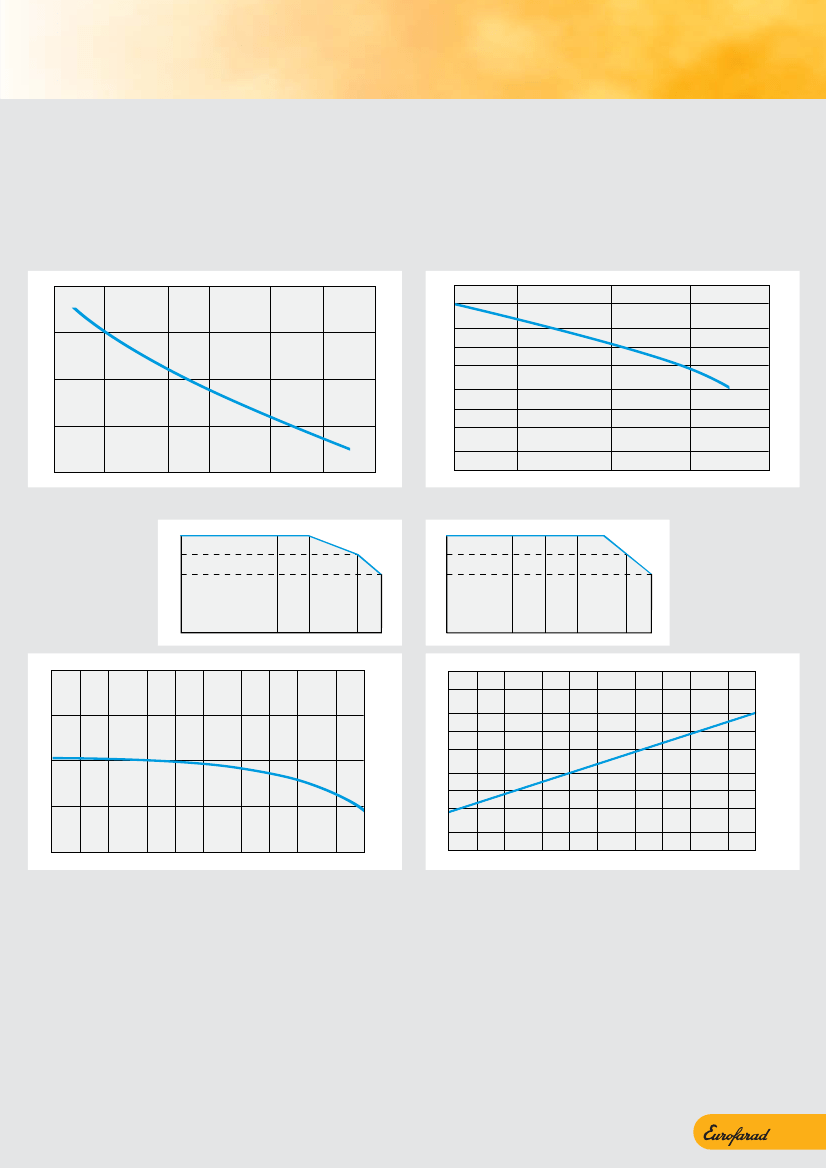

Variation relative de la capacité
en fonction de la température
1000
500
200
Relative capacitance variation
change versus temperature
Tg
δ
(
10
- 4
)
Tg
δ
= f (
V
)
Tg
δ
(
10
- 4
)
Tg
δ
= f (
F
)
100
50
5
20
10
5
2
0
-55
-40
-25
0
20
40
55
70
85
100
°C
1
10
2
2
5
10
3
2
5
10
4
2
5
10
5
F (Hz)
Évolution de la tangente de l’angle
de pertes en fonction de la température
Dissipation factor change
versus temperature
Évolution de la tangente de l’angle
de pertes en fonction de la fréquence
Dissipation factor change
versus frequency
Tension admissible en fonction de la fréquence
5
Permissible voltage versus frequency
5
U
RA
( V)
160
V
CC
/100 V
CA
U
RA
( V)
250
V
CC
/160 V
CA
2
2
10
2
5
10
2
5
2
10
nF
0,47
F
3,3
F
2
5
2
10
10
2
5
10
3
2
5
10
4
2
5
10
5
F (Hz)
10
10
2
5
4 700 pF
0,1 F
1,5 F
2
5
10
3
2
5
10
4
2
5
10
5
F (Hz)
U
RA
( V)
400
V
CC
/200 V
CA
U
RA
( V)
630
V
CC
/250 V
CA
2
2
10
2
5
10
2
5
2
10
10
2
3,3 nF
47 nF
1 F
2
5
2
10
3
2
5
10
4
2
5
10
5
F (Hz)
10
10
2
1 000 pF
22 nF
68 nF
2
5
10
3
2
5
10
4
2
5
10
5
F (Hz)
38
GENERALITES
GENERAL INFORMATION
CARACTERISTIQUES DES CONDENSATEURS
POLYPROPYLENE METALLISE A ARMATURES
La technologie de fabrication permet de combiner les propriétés des films
métallisés (autocicatrisation) et des films à armatures (forts courants)
conduisant à la réalisation de condensateurs haute tension admettant
des courants efficaces importants.
Pour ceux-ci, les valeurs de courants admissibles I
RA
sont spécifiées dans
les feuilles particulières à une fréquence de 30 kHz.
+1
CONDENSATEURS POLYPROPYLENE
POLYPROPYLENE CAPACITORS
CHARACTERISTICS OF METALLIZED
POPYPROPYLENE FILM-FOIL CAPACITORS
This technology, which enables us to combine the properties of metallized
film (self-healing) and those of film-foil (high current), allows us to
manufacture high-voltage capacitors which accept considerable A.C.
currents.
For this type of current, the permissible current values I
RA
are specified in
the data sheets for a frequency of 30 kHz.
10
6
∆C
/ C (%)
Ri ( M
Ω
)
+0,5
10
5
0
10
4
- 0,5
-1
-55
-25
0
20
50
75
100
°C
1
0
3
0
20
50
75
100
°C
Variation relative de la capacité
en fonction de la température
125
Relative capacitance change
versus temperature
Variation de la résistance d’isolement
en fonction de la température
125
100
75
Insulation resistance variation
versus temperature
I
RA
( % )
U
RA
( % )
Tension efficace admissible
en fonction de la température
Admissible A.C.
voltage versus temperature
Courant efficace admissible
en fonction de la température
Admissible A.C.
current versus temperature
100
75
10
- 40
20
40
70
85
°C
10
- 40
0
20
40
70
85
°C
+2
∆
C / C (%)
100
Tg
δ
(
10
-3
)
+1
10
0
1
-1
-2
10
2
10
3
10
4
10
5
F ( Hz )
0,1
10
2
10
3
10
4
10
5
F ( Hz )
Variation relative de la capacité
en fonction de la fréquence
Relative capacitance variation
versus frequency
Variation de l’angle de pertes
en fonction de la fréquence
Dissipation factor change
versus frequency
CARACTERISTIQUES DES CONDENSATEURS
POLYPROPYLENE A ARMATURES
Se référer à la norme
UTE C 93 157
.
Température nominale
●
Température nominale sous tension continue :
La température nominale sous tension continue est égale à 85
o
C pour
les condensateurs de température maximale de catégorie supérieure
ou égale à 85
o
C.
●
Température nominale sous tension alternative :
La température nominale sous tension alternative est égale à 70
o
C pour
les condensateurs de température maximale de catégorie supérieure
ou égale à 85
o
C.
CHARACTERISTICS OF POLYPROPYLENE
FILM-FOIL CAPACITORS
According to standard
UTE C 93 157
.
Rated temperature
●
Rated temperature at D.C. voltage :
The rated temperature at D.C. voltage is equal
x
85
o
C for capacitors
having a maximum category temperature greater than or equal to 85
o
C.
Rated temperature at A.C. voltage :
The rated temperature at A.C. voltage is 70
o
C for capacitors having a
maximum category temperature greater than or equal to 85
o
C.
●
39

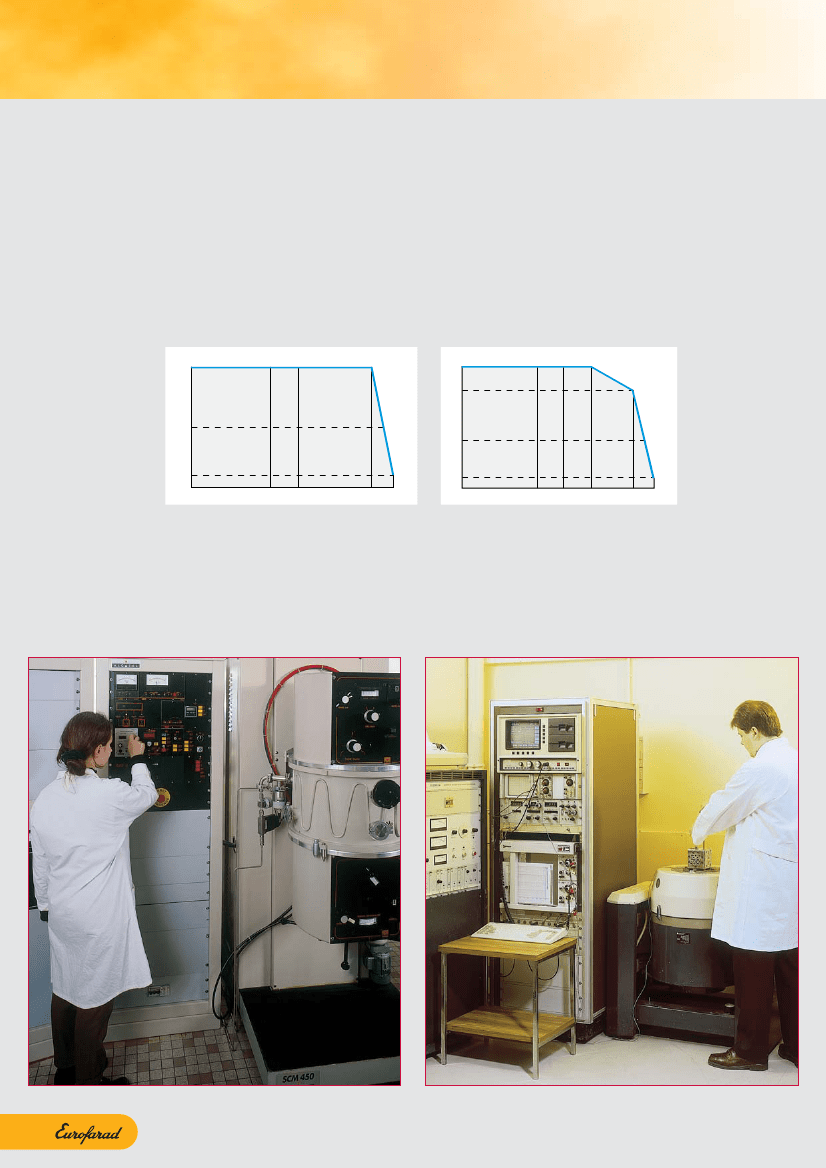

CONDENSATEURS POLYPROPYLENE
POLYPROPYLENE CAPACITORS
Tension nominale U
R
Tension continue ou alternative effective pouvant être appliquée de
façon permanente aux bornes du condensateur à toute température
comprise entre la température minimale de catégorie et la température
nominale.
●
Tension nominale continue : U
RC
ou U
R
●
Tension nominale alternative : U
RA
ou U
R
Courant nominal I
R
Le courant nominal alternatif est la valeur efficace maximale admissible
en courant alternatif sinusoïdal, de fréquence spécifiée, sous lequel le
condensateur peut fonctionner de façon permanente à la température
nominale sous tension alternative.
100
GENERALITES
GENERAL INFORMATION
Rated voltage U
R
D.C. or A.C. effective voltage that can be applied continuously to a
capacitor’s terminals at any temperature between the minimum
category temperature and the rated temperature.
●
●
Rated D.C. voltage : U
RC
or U
R
Rated A.C. voltage : U
RA
or U
R
Rated current I
R
The rated A.C. current is the maximum permissible A.C. value of
sinewave A.C. current, at a specified frequency at which the capacitor
can operate permanently at rated temperature under A.C. voltage.
U
RA
(%)
125
100
I
R
(%)
Courant admissible
en fonction de la température.
Tension efficace
admissible en fonction
de la température.
Admissible A.C.
voltage versus
temperature.
50
50
10
- 55
Admissible current
versus temperature.
0
20
70
85
°C
10
- 55
0
20
40
70
85
°C
Tension de catégorie U
C
Tension applicable aux bornes d’un condensateur au-delà de la
température maximale de catégorie :
ex. : U
C
=
0,1 U
R
à 85
o
C.
Capacité nominale C
R
Valeur de la capacité d’un condensateur mesurée dans les conditions
atmosphériques normales (NF
C 93 050
).
Category voltage U
C
Voltage applicable to a capacitor’s terminals beyond the maximum
category temperature :
ex. : U
C
=
0,1 U
R
at 85
o
C.
Rated capacitance C
R
Capacitance value of a capacitor measured in normal weather
conditions (NF
C 93 050
).
Ensemble de dépôt sous vide
Sputtering system
Essais de vibrations
Vibration tests
40
京公网安备 11010802033920号
EEWORLD
