Q303X/ Q304X/ Q306X/ Q308X series
Feature:
High Isolation voltage between input and output
(Viso = 5000V rms)
Zero voltage crossing
Operating Temperature up to 100 ºC
Available in Tube or Tape and reel
Available with standard DIP-6, Wide lead bend,
and SMD lead bend options.
Conventional black housing package

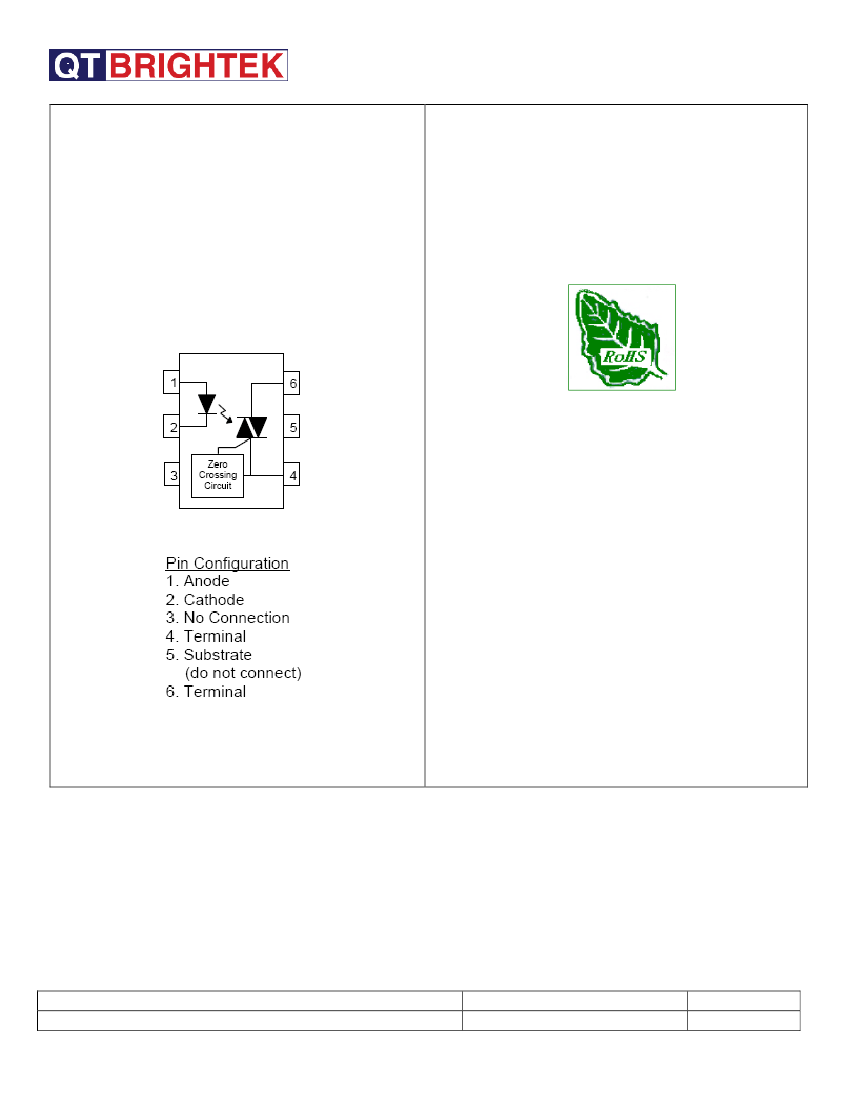

Schematic:
ZERO-CROSSING TRIAC
OPTOCOUPLER
Certification & Compliance:
Pb free and RoHS Compliant
UL recognized (File # E338132)
VDE recognized (File # 40030457)
Product: Q303X/ Q304X/ Q306X/ Q308X series
Date: February 1, 2011
Version# 1.1
Page 1 of 15
Q303X/ Q304X/ Q306X/ Q308X series

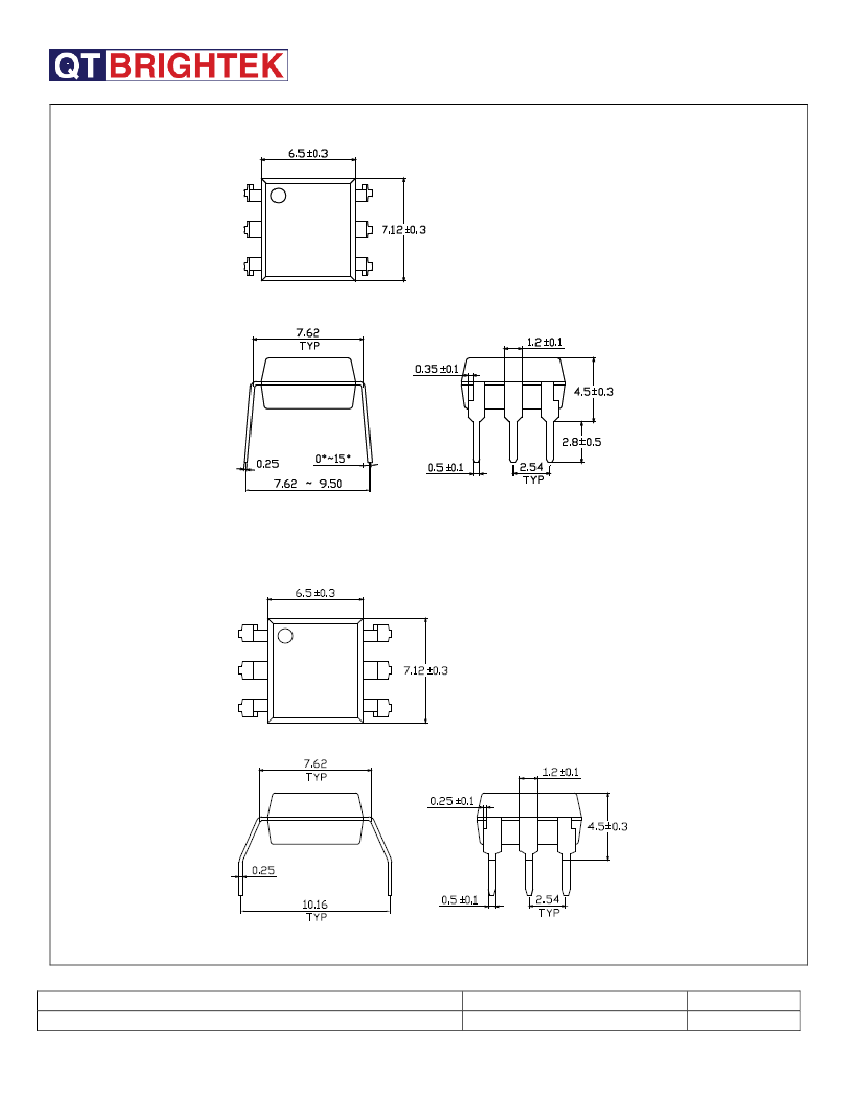

Dimension:
6-Pin Dip (standard):
ZERO-CROSSING TRIAC
OPTOCOUPLER
Wide lead bend (Option W):
Product: Q303X/ Q304X/ Q306X/ Q308X series
Date: February 1, 2011
Version# 1.1
Page 2 of 15
Q303X/ Q304X/ Q306X/ Q308X series
SMD lead bend (Option S):
ZERO-CROSSING TRIAC
OPTOCOUPLER
-
-
All Dimensions are in mm
Tolerance = +/- 0.1mm
Product: Q303X/ Q304X/ Q306X/ Q308X series
Date: February 1, 2011
Version# 1.1
Page 3 of 15
Q303X/ Q304X/ Q306X/ Q308X series
ZERO-CROSSING TRIAC
OPTOCOUPLER
Absolute Maximum Rating
Symbol
T
STG
T
OPR
T
SOL
P
TOT
EMITTER
I
F
V
R
P
D
Continuous Forward Current
Reverse Voltage
Power Dissipation
Power Dissipation Derated above 25ºC
60
6
100
1.41
150
1.76
250
400
600
800
1
A
mA
V
mW
mW/ºC
mW
mW/ºC
Parameter
Storage Temperature
Operating Temperature
Lead Solder Temperature
Total Power Dissipation
Rating
-55 ~ 150
-55 ~ 100
260 for 10 sec
250
Units
ºC
ºC
ºC
mW
DETECTOR
Power Dissipation
P
D
Power Dissipation Derated above 25 ºC
Q303X series
Q304X series
V
DRM
Off-state Output Terminal Voltage
Q306X series
Q308X series
I
TSM
Peak Repetitive Surge Current
V
Product: Q303X/ Q304X/ Q306X/ Q308X series
Date: February 1, 2011
Version# 1.1
Page 4 of 15
Q303X/ Q304X/ Q306X/ Q308X series
ZERO-CROSSING TRIAC
OPTOCOUPLER
Electrical Characteristic
(T
A
=25
o
C)
Emitter
Symbol
V
F
I
R
Detector
Symbol
Characteristic
Peak Blocking
Current
Leakage in
inhibited state
Peak on-state
voltage
Critical Rate of
Rise off-state
voltage
Q303X
/Q304X
/Q306X series
Q308X series
Device
Q303X
/Q304X series
Q306X
/Q308X series
Test Condition
V
DRM
=Rated V
DRM
,
I
F
=0mA
I
F
= Rated I
FT
,
V
DRM
= Rated V
DRM
,
off state
I
TM
= 100mA peak,
I
F
= Rated I
FT
V
PEAK
= Rated V
DRM
,
I
F
= 0
(refer to test circuit for
dv/dt)
I
F
= rated I
FT
,
MT1-MT2 voltage above
which device will not
trigger off-state
Range
Min
Typ Max
-
-
-
-
1000
600
-
-
-
-
-
-
100
nA
500
500
3.0
-
V/ μs
-
μA
V
Unit
Characteristic
Forward Voltage
Reverse Current
Test Condition
I
F
= 30mA
V
R
= 6V
Min
-
-
Range
Typ
Max
-
1.5
-
10
Unit
V
μA
I
DRM-1
I
DRM-2
V
TM
dv/dt
V
INH
Inhibit voltage
-
-
20
V
Product: Q303X/ Q304X/ Q306X/ Q308X series
Date: February 1, 2011
Version# 1.1
Page 5 of 15
