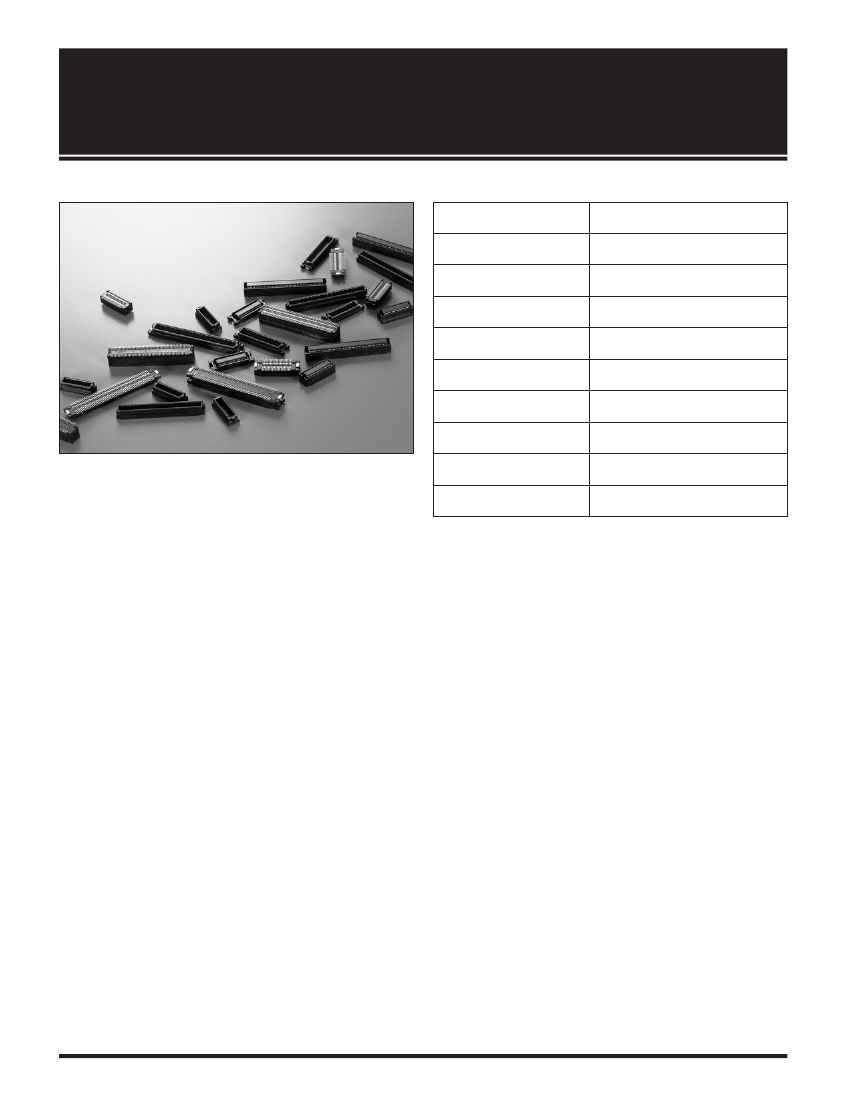

0.5
mm
Pitch
Series
5046
AC/DC 0.4A
シリーズ
5046
（Series）
基板間高さ
3.0mm/3.5mm/4.0mm/4.5mm
（Stacking Height）
極間隔
0.5mm
（Pitch）
極数
20∼120
（No. of Positions）
定格電流
（Rated Current)
定格電圧
AC/DC 50V
（Rated Voltage）
耐電圧
AC 500Vrms/min.
（D.W.Voltage）
コンタクト材質
（Contact Material)
インシュレータ材質
（Insulator Material)
½用温度範囲
（Operating Temperature)
銅合金 Copper alloy
耐熱樹脂 Heat-resistant plastic
−25∼85℃
SERIES 5046
◇概要
5046シリーズは、市場の高密度実装の要求、特に携帯タイプの小型機器向けに開発された、0.5mmピッチの基板対基板コネクタです。基板間高さ
3.0、3.5、4.0、4.5mmのバリエーションを用意しました。
◇Outline
Series 5046 is a 0.5mm pitch, space-efficient, Board to Board connector that responds to a surge of downsizing and slimming
requirements for cellular phones, PHS, Digital AV apparatus and etc. 3.0mm, 3.5mm, 4.0mm and 4.5mm in stacking height are
available.
◇特長
(1) 金具付き/無し、吸着テープ付き/無しに対応します。
(2) 嵌合部のこじりに強い設計構造で、自然½下時の衝撃にも大きな信頼性を実現しています。
(3) 接触信頼性に優れたベローズ½状のコンタクトを採用。
◇Features
(1) Series 5046 offerd with metal tab or without metal tab, with vacuum tape or without vacuum tape.
(2) Designed to have the strong resistance against torque forces on mating area to achieve the high reliability in the natural fall
shock.
(3) Adoption of bellows type contact with the excellent contact reliability.
本カタログには推奨めっきを掲載しております。めっき種類・仕様、ならびに
生産対応可½極数については営業部に御確認願います。
Recommended plating types are mentioned in this catalogue.
For other plating types and their specifications, and available num-
bers of positions, please feel free to contact our sales department.

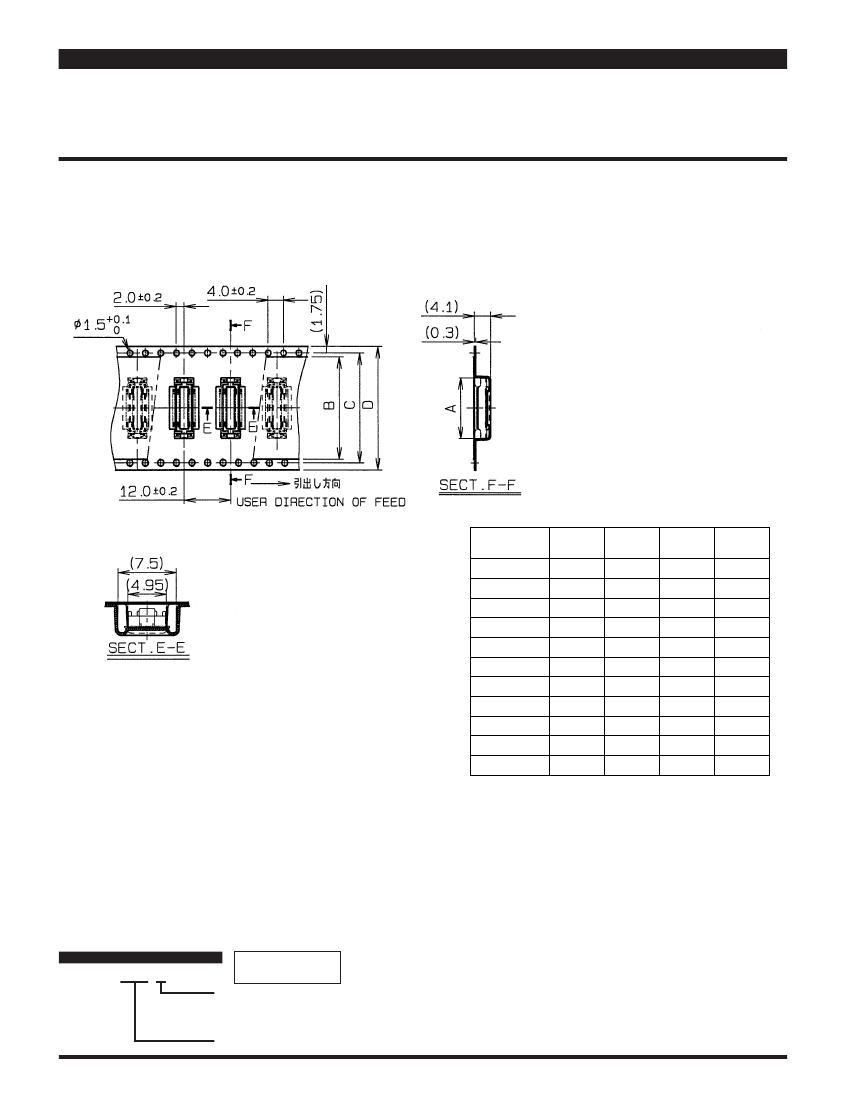

0.5mm Pitch
SERIES
5046

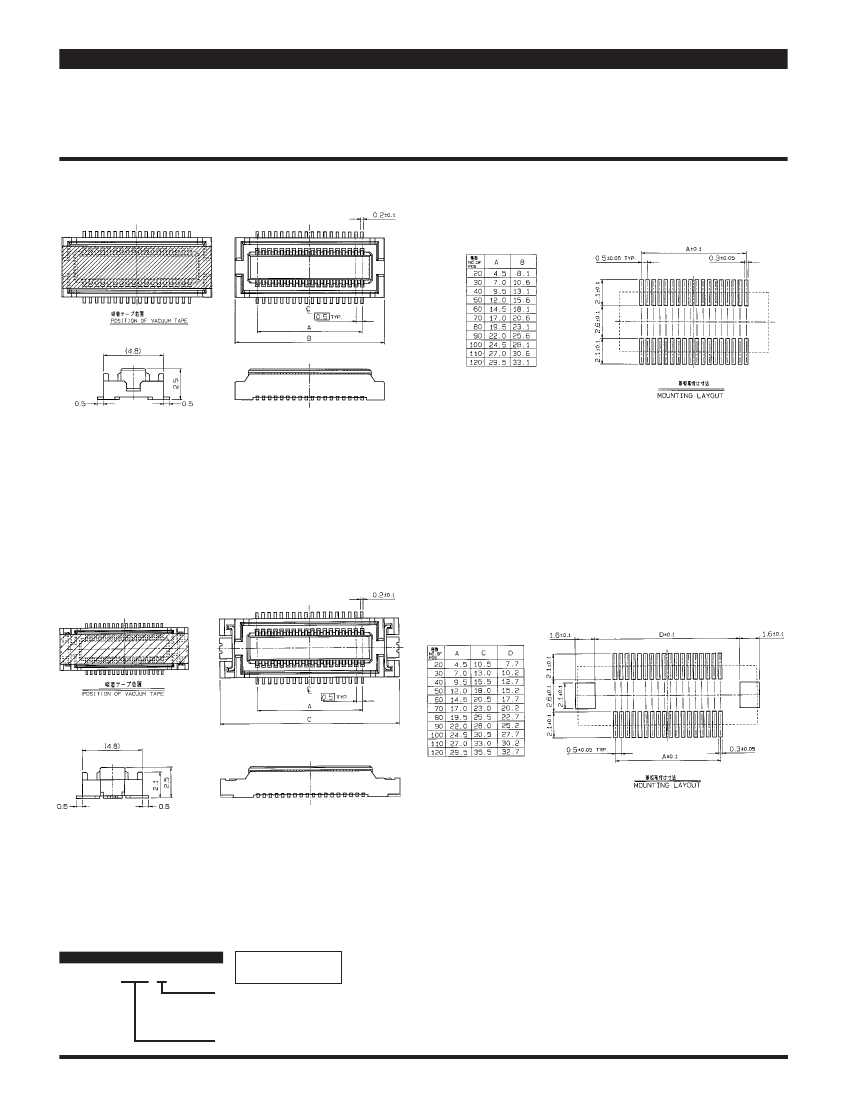

●Without metal tab

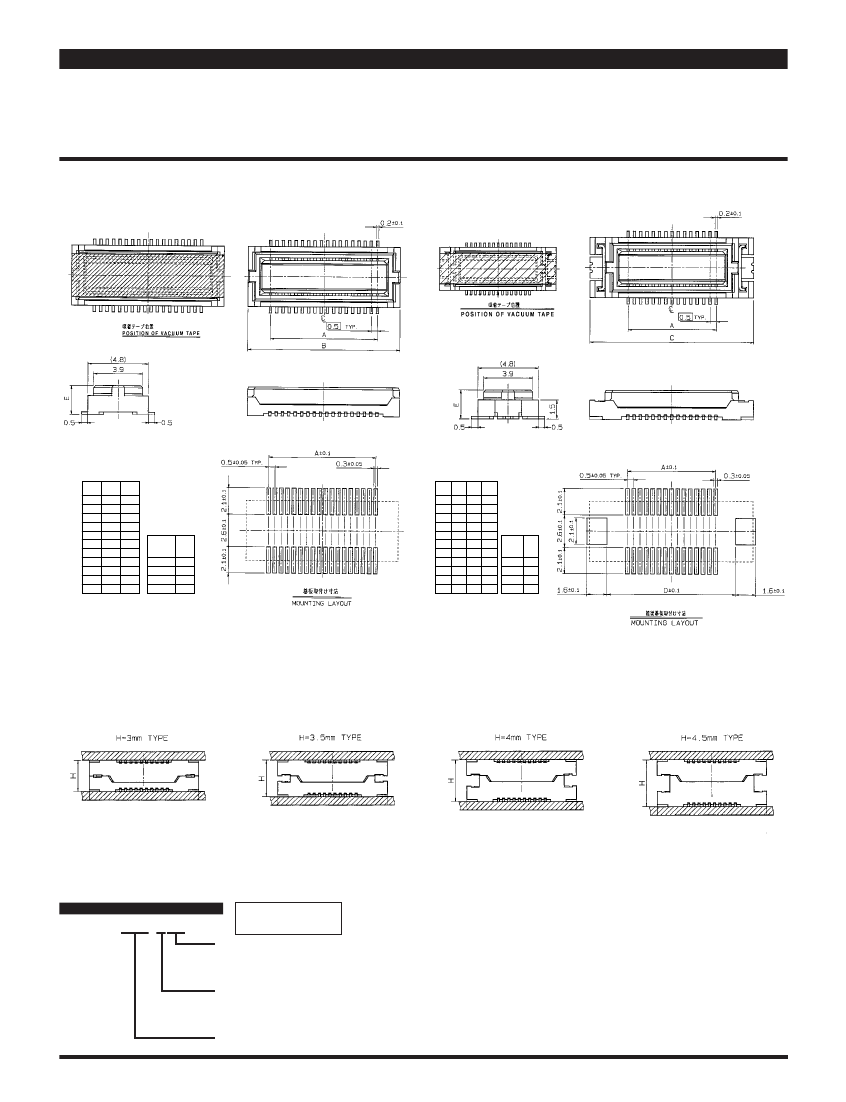

プラグ ST SMT（嵌合高さ＝3.0∼4.5mm）
Plug Vertical SMT（Stacking Height＝3.0∼4.5mm）
●With metal tab
極 数
NO.OF
POS.
A
B
極 数
NO.OF
POS.
A
C
D
20
30
40
50
60
70
80
90
100
110
120
4.5
7.0
9.5
12.0
14.5
17.0
19.5
22.0
24.5
27.0
29.5
8.1
10.6
13.1
15.6
18.1
20.6
23.1
25.6
28.1
30.6
33.1
嵌合高さ
Stacking
Height
E
H＝3.0
H＝3.5
H＝4.0
H＝4.5
2.3
2.8
3.3
3.8
20
30
40
50
60
70
80
90
100
110
120
4.5
7.0
9.5
12.0
14.5
17.0
19.5
22.0
24.5
27.0
29.5
10.5
13.0
15.5
18.0
20.5
23.0
25.5
28.0
30.5
33.0
35.5
7.7
10.2
12.7
15.2
17.7
20.2
22.7
25.2
27.7
30.2
32.7
嵌合高さ
Stacking
Height
E
H＝3.0
H＝3.5
H＝4.0
H＝4.5
2.3
2.8
3.3
3.8
●Stacking Height
注文コード
ORDERING CODE
14 5046 XXX XXX 829+
RoHS 対応品
RoHS Compliant Product
30：H＝3.0mm
35：H＝3.5mm
40：H＝4.0mm
45：H＝4.5mm
0：金具無し Without metal tab
1：金具付 With metal tab
5：金具無し
吸着テープ付
Without metal tab, With vacuum tape
6：金具付
吸着テープ付
With metal tab and vacuum tape
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
梱包数量：1000個/リール
PACKING QUANTITY：1000/Reel

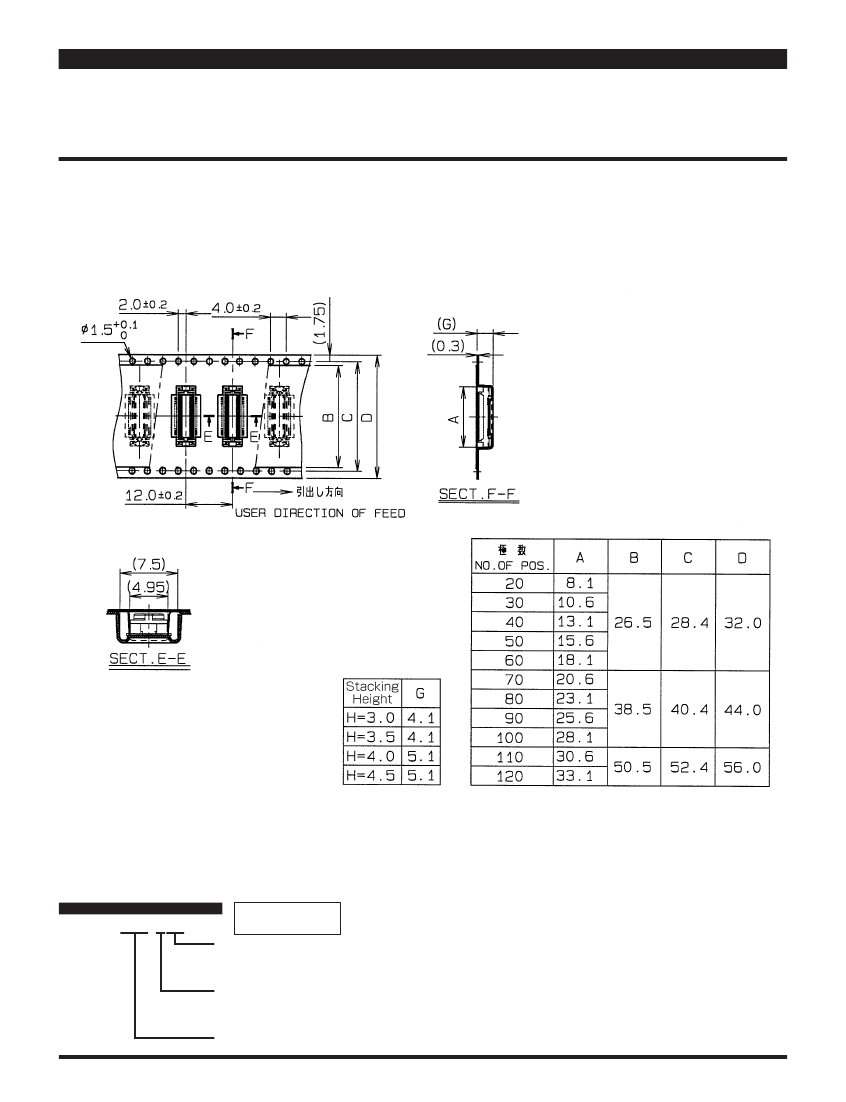

0.5mm Pitch
SERIES
5046
プラグ エンボス梱包
Plug Tape and Reel Package
注文コード
ORDERING CODE
14 5046 XXX XXX 829+
RoHS 対応品
RoHS Compliant Product
30：H＝3.0mm
35：H＝3.5mm
40：H＝4.0mm
45：H＝4.5mm
0：金具無し Without metal tab
1：金具付 With metal tab
5：金具無し
吸着テープ付
Without metal tab, With vacuum tape
6：金具付
吸着テープ付
With metal tab and vacuum tape
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
梱包数量：1000個/リール
PACKING QUANTITY：1000/Reel
0.5mm Pitch
SERIES
5046
●Without metal tab
リセ ST SMT
Receptacle Vertical SMT
●With metal tab
注文コード
ORDERING CODE
24 5046 XXX X00 829+
RoHS 対応品
RoHS Compliant Product
0：金具無し Without metal tab
1：金具付 With metal tab
5：金具無し
吸着テープ付
Without metal tab, With vacuum tape
6：金具付
吸着テープ付
With metal tab and vacuum tape
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
梱包数量：1000個/リール
PACKING QUANTITY：1000/Reel
0.5mm Pitch
SERIES
5046
リセ エンボス梱包
Receptacle Tape and Reel Package
極 数
NO.OF POS.
A
10.65
13.15
15.65
18.15
20.65
23.15
25.65
28.15
30.65
33.15
35.65
B
26.5
26.5
26.5
26.5
26.5
38.5
38.5
38.5
38.5
50.5
50.5
C
28.4
28.4
28.4
28.4
28.4
40.4
40.4
40.4
40.4
52.4
52.4
D
32.0
32.0
32.0
32.0
32.0
44.0
44.0
44.0
44.0
56.0
56.0
20
30
40
50
60
70
80
90
100
110
120
注文コード
ORDERING CODE
24 5046 XXX X00 829+
RoHS 対応品
RoHS Compliant Product
0：金具無し Without metal tab
1：金具付 With metal tab
5：金具無し
吸着テープ付
Without metal tab, With vacuum tape
6：金具付
吸着テープ付
With metal tab and vacuum tape
極数
Number of positions
注）生産可½極数については営業部にご確認願います。
Note) Feel free to contact our sales department
for available numbers of positions.
梱包数量：1000個/リール
PACKING QUANTITY：1000/Reel
