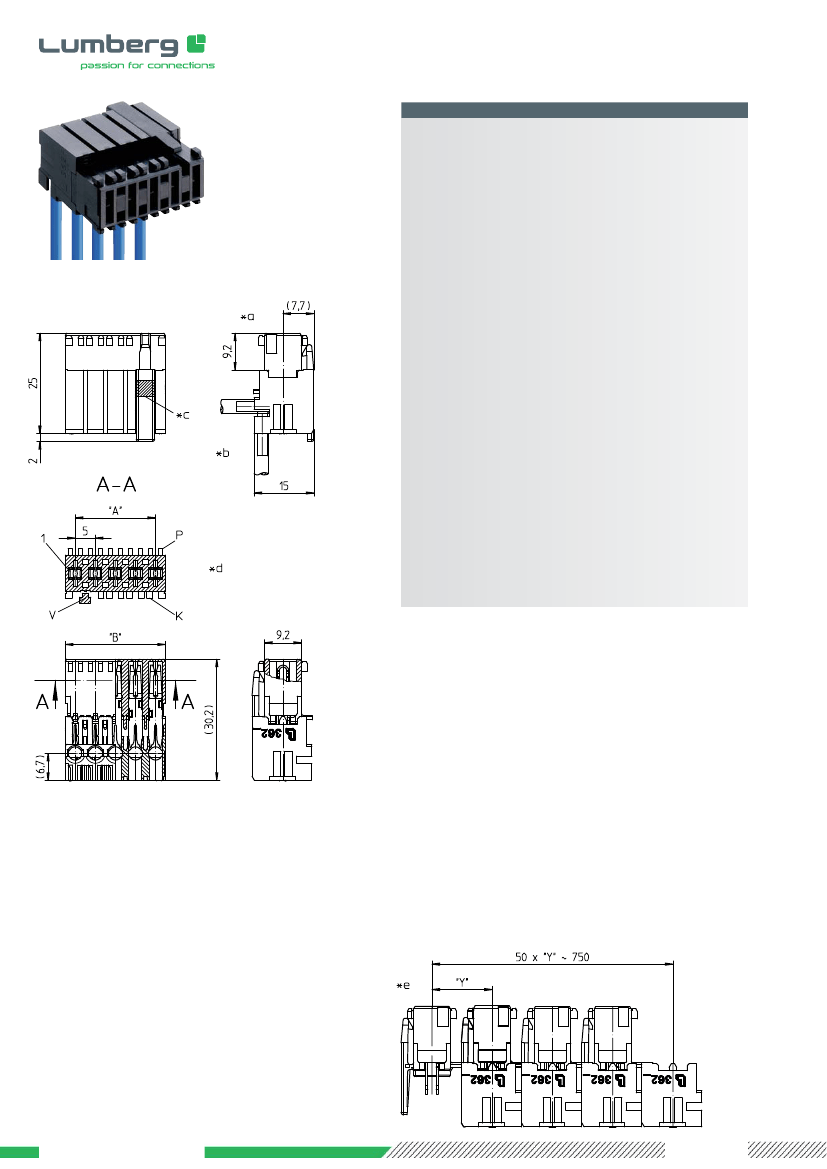

3625-1
RAST-5-Steckverbinder für indirektes Stecken, in Schneid-
klemmtechnik (SKT), mit Außenverriegelung, ohne Teilungs-
verlust anreihbar, zur Verwendung im
erhöhten Tempera-
turbereich
1. Temperaturbereich
2. Werkstoffe
Kontaktträger 3625-1 M05(S03)
Kontaktfeder
3. Mechanische Daten
≤
5,0 N
≥
1,0 N
Flachsteckmesser 6,3 x 0,8 mm nach
DIN 46244,
Messerleiste 3647-1 M07S03,
Messerleisten nach RAST-5-Standard
Anschließbare Leiter Schneidklemmbereich
Querschnitt 3625-1 (M05)S03
1,0 mm
2
Isolationsdurchmesser
≤
3,0 mm
Freigegebene Leitungen im Internet unter www.lumberg.com
Kodiervorschläge im Internet unter www.lumberg.com
Steckkraft/Kontakt
1
Ziehkraft/Kontakt
1
Kontaktierung mit
4. Elektrische Daten
Durchgangswiderstand
≤
5 mΩ
Bemessungsstrom
10,5 A bei T
U
120 °C
250 V AC
Bemessungsspannung
2
IIIa (CTI
≥
250)
Isolierstoffgruppe
2
Kriechstrecke
≥
3,2 mm
Luftstrecke
≥
3,2 mm
Isolationswiderstand
> 10 GΩ
gemessen mit einem polierten Stahlflachstift, Nennmaß 0,8 mm
nach DIN EN 60664/IEC 60664
PA, V2 nach UL 94
Cu-Legierung, versilbert
-25 °C/+150 °C
1
2
*a konfektionierter Zustand
terminated connector
connecteur après montage
*b Leiterabgang 90° oder 180°
cable departure 90° or 180°
sortie des fils à 90° ou 180°
*c K = Kodierung
K = keying
K = codage
P = Positionierung
P = positioning
P = positionnement
V = Verriegelung
V = lock
V = verrouillage
*d Verkettung der Bauteile (Lieferzustand)
chaining of the component parts (state of delivery)
composants en bande (état de livraison)
www.lumberg.com
11/2012
RAST-5-Steckverbinder, Raster 5,0 mm
RAST 5 connectors, pitch 5.0 mm
Connecteurs RAST 5, pas 5,0 mm
3625-1
RAST 5 connector for indirect mating, insulation displace-
ment technology (IDT), with exterior locking, consecutive
placement without loss of pitch, for use in a
higher tempe-
rature range
1. Temperature range
2. Materials
Insulating body 3625-1 M05(S03)
Contact spring
3. Mechanical data
≤
5,0 N
≥
1,0 N
tab 6.3 x 0.8 mm according to
DIN 46244,
tab header 3647-1 M07S03,
tab headers acc. to RAST 5 standard
Connectable conductors insulation displacement terminal
Section 3625-1 (M05)S03
1.0 mm
2
Insulation diameter
≤
3.0 mm
Approved cables on the Internet site www.lumberg.com
Proposed keyings on the Internet site www.lumberg.com
Insertion force/contact
1
Withdrawal force/contact
1
Mating with
4. Electrical data
Contact resistance
≤
5 mΩ
Rated current
10.5 A at T
amb
120 °C
250 V AC
Rated voltage
2
IIIa (CTI
≥
250)
Material group
2
Creepage distance
≥
3.2 mm
Clearance
≥
3.2 mm
Insulation resistance
> 10 GΩ
measured with a polished flat steel pin, nominal thickness 0.8 mm
according to DIN EN 60664/IEC 60664
4. Caractéristiques électriques
Résistance de contact
Courant assigné
Tension assignée
2
Groupe de matériau
2
Distance d’isolement
Ligne de fuite
Résistance d’isolement
mesurée avec une tige plate d’acier
suivant DIN EN 60664/CEI 60664
≤
5 mΩ
10,5 A à T
amb
120 °C
250 V AC
IIIa (CTI
≥
250)
≥
3,2 mm
≥
3,2 mm
> 10 GΩ
poli, épaisseur nominale 0,8 mm
PA, V2 according to UL 94
Cu alloy, silvered
-25 °C/+150 °C
3625-1
Connecteur RAST 5 pour enfichage indirect, technologie
de déplacement d’isolant, avec verrouillage extérieur, em-
boîtable sans perte de pas, pour utilisation aux
tempéra-
tures élevées
1. Température d’utilisation
2. Matériaux
Corps isolant 3625-1 M05(S03)
Ressort de contact
3. Caractéristiques mécaniques
≤
5,0 N
≥
1,0 N
fiche plate, 6,3 x 0,8 mm suivant
DIN 46244,
réglette à couteaux 3647-1 M07S03,
réglettes à couteaux suivant
standard RAST 5
Conducteurs raccordables à déplacement d’isolant
Section 3625-1 (M05)S03
1,0 mm
2
Diamètre d’isolement
≤
3,0 mm
Câbles approuvés sur Internet à l’adresse www.lumberg.com
Codages proposés sur Internet à l’adresse www.lumberg.com
Force d’insertion/contact
1
Force de séparation/contact
1
Raccordement avec
PA, V2 suivant UL 94
Cu alliage, argenté
-25 °C/+150 °C
1
2
1
2
Bestellbezeichnung*
Designation*
Désignation*
Polzahl
Poles
Pôles
VE
PU
UE
Abmessungen
Dimensions
Dimensions
A (mm)
B (mm)
3625-1 02 M05S03
3625-1 03 M05S03
3625-1 04 M05S03
5- bis 8-polig in Vorbereitung
5–8 poles in preparation
5–8 pôles en préparation
2
3
4
5
6
7
8
3600
2250
1800
1350
900
900
900
5,0
10,0
15,0
20,0
25,0
30,0
35,0
10,0
15,0
20,0
25,0
30,0
35,0
40,0
3625-1 05 M05S03
3625-1 06 M05S03
3625-1 07 M05S03
3625-1 08 M05S03
*
Die Bestellbezeichnung ist um weitere Angaben (z.B. Kodierung) zu ergänzen, siehe Umschlaginnenseite, Seite 5.84 und Internet www.lumberg.com.
Designation to be completed by further details (e.g. keying), see inner cover, page 5.84 and Internet site www.lumberg.com.
Ajouter d’autres spécifications (par exemple codage) à la désignation, voir côté intérieur de la couverture, page 5.84 et site Internet www.lumberg.com.
Verpackung: verkettet, im Karton
Packaging: chained, in a cardboard box
Emballage: en bandes, dans un carton
www.lumberg.com
11/2012
