Auszug aus dem Online-
Katalog
IB IL 24 PWR IN/2-F-D
Artikelnummer: 2860280

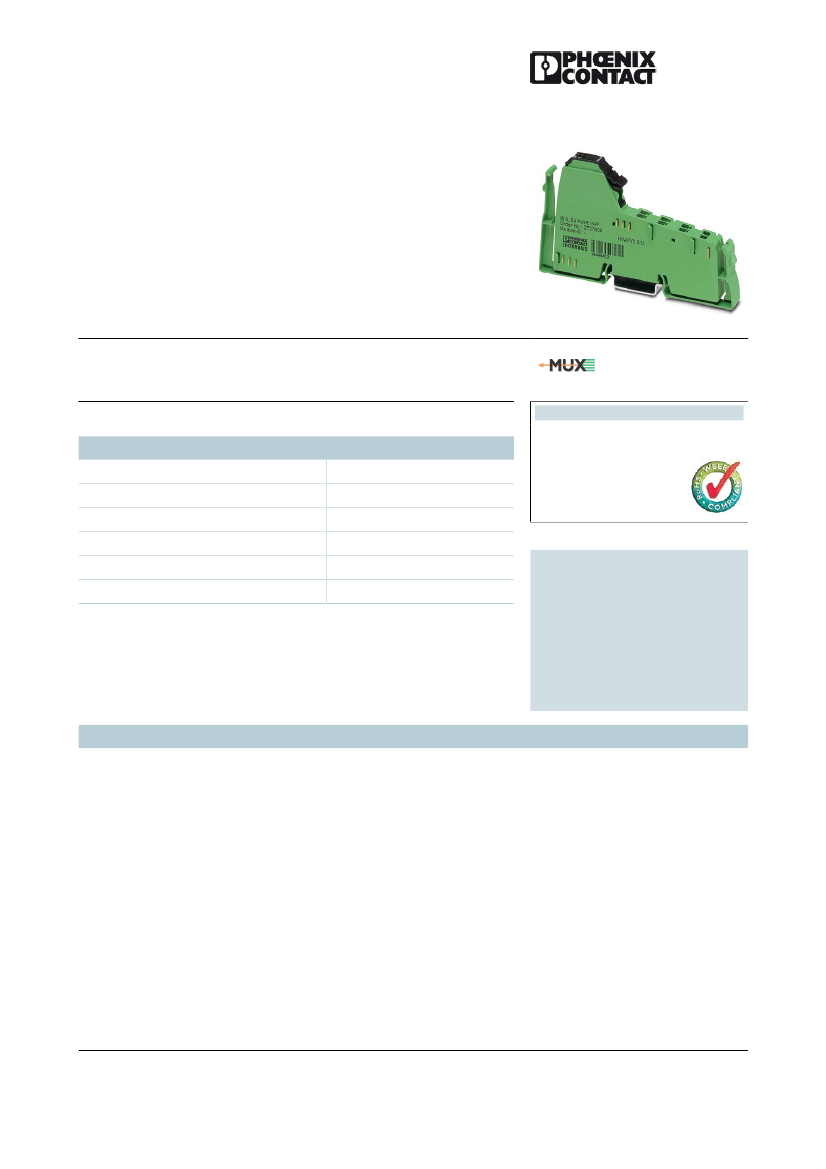

Abbildung zeigt die Variante IB IL 24 PWR IN/F
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2860280
Inline-Einspeiseklemme, ohne Zubehör, 24 V DC, mit Sicherung
(Main- und Segmentspannung) und Diagnose
Produkthinweise
Kaufmännische Daten
GTIN (EAN)
Verkaufsgruppe
VPE
Zolltarif
Gewicht/Stück
Katalogseitenangabe
4017918822750
K417
1 stk.
85389091
0,0669 KG
Seite 59 (AX-2007)
http://download.phoenixcontact.de
Bitte beachten Sie, dass die
hier angegebenen Daten dem
Online-Katalog entnommen sind.
Die vollständigen Informationen
und Daten entnehmen Sie bitte
der Anwenderdokumentation.
Es gelten die Allgemeinen
Nutzungsbedingungen für Internet-
Downloads.
WEEE/RoHS konform seit:
22.11.2006
Produktbeschreibung
Die Einspeise- und Segmentklemmen übernehmen die Spannungsversorgung der Inline-Station.
Die Einspeiseklemme dient der Versorgung des Peripheriestromkreises. Durch die Einspeisung lässt sich eine
galvanische Trennung zur vorhergehenden Potenzialgruppe aufbauen.
Die Segmentklemme bietet die Möglichkeit, innerhalb eine Inline-Station beliebige aufeinanderfolgende Klemmen in
getrennten Segmenten zusammenzufassen.
Einspeise- bzw. Segmentklemmen sind sowohl mit, als auch ohne integrierter Sicherungsvorrichtung erhältlich.
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 1 / 5
01.12.2010
IB IL 24 PWR IN/2-F-D
Artikelnummer: 2860280
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2860280
Die Inline-Klemmen können mit Hilfe von klappbaren Beschriftungsfeldern gekennzeichnet werden. Die Felder sind
mit Einsteckkarten bestückt, die sich je nach Anwendung individuell beschriften lassen. Zur Kennzeichnung der
Klemmstellen steht darüber hinaus das bewährte Zackband ZBFM-6... zur Verfügung.
Technische Daten
Schnittstellen
Anschlussart
Schnittstelle
Versorgung
Logikspannung U
L
Stromaufnahme typisch
Peripheriespannung
Peripheriespannungsbereich
Stromaufnahme maximal
Sicherung
Allgemeine Daten
Schutzbenennung
Gewicht
Anzahl der Stecker
Breite
Höhe
Tiefe
Inline-Potenzialrangierung
Logikspannung U
L
Stromaufnahme aus U
L
Versorgung des Hauptkreises U
M
Stromversorgung an U
M
Segment-Versorgungsspannung U
S
Stromversorgung an U
S
Approbationen
7,5 V DC
25 mA DC (maximal)
24 V DC -15% / +20% (nach EN 61131-2) (Nennwert)
4 A (Nennwert)
24 V DC -15% / +20% (nach EN 61131-2)
4 A (Nennwert)
Verpolschutz, Überspannungsschutz
44 g
1
12,2 mm
119,8 mm
71,5 mm
7,5 V DC (über Potenzialrangierer)
30 mA
24 V DC
19,2 V ... 30 V DC (inklusive aller Toleranzen, inklusive
Welligkeit)
4A
SI 5 x 20 6, 300 AT (im Lieferumfang)
Inline-Datenrangierer
Inline-Lokalbus
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 2 / 5
01.12.2010
IB IL 24 PWR IN/2-F-D
Artikelnummer: 2860280
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2860280
Approbationen
Approbationen Ex:
Zubehör
Artikel
Markierung
0809492
2727501
ESL 62X10
IB IL FIELD 2
Bezeichnung
CUL, GOST, UL
PxC-EX
Beschreibung
Einsteckstreifen für Laserdrucker, Schriftfeldgröße: 62 x 10 mm
Beschriftungsfeld, Breite: 12,2 mm
Stecker/Adapter
2727462
2727637
IB IL SCN-PWR IN
IB IL SCN-PWR IN-CP
Stecker, für Inline-Einspeise- und Segmentklemmen
Stecker, farbig markiert, für Inline Einspeise- und
Segmentklemmen
Zeichnungen

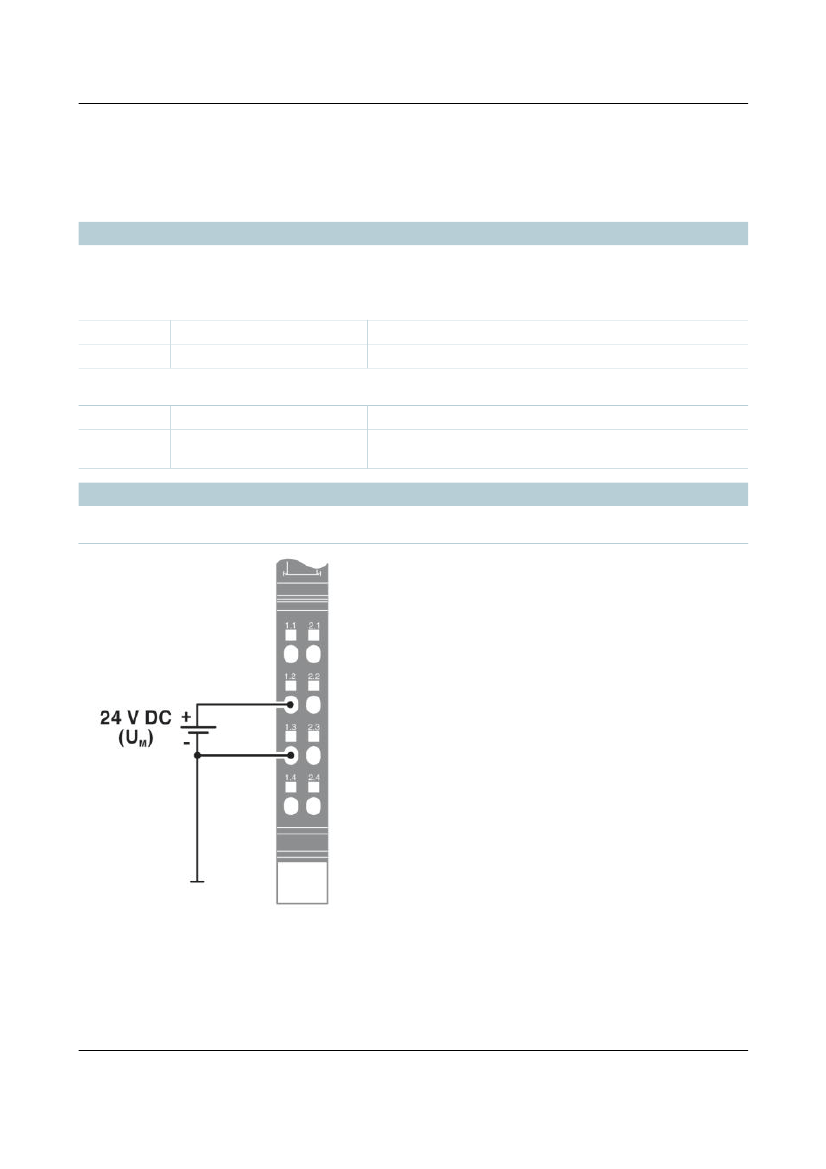

Anschlusszeichnung
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 3 / 5
01.12.2010
IB IL 24 PWR IN/2-F-D
Artikelnummer: 2860280
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2860280

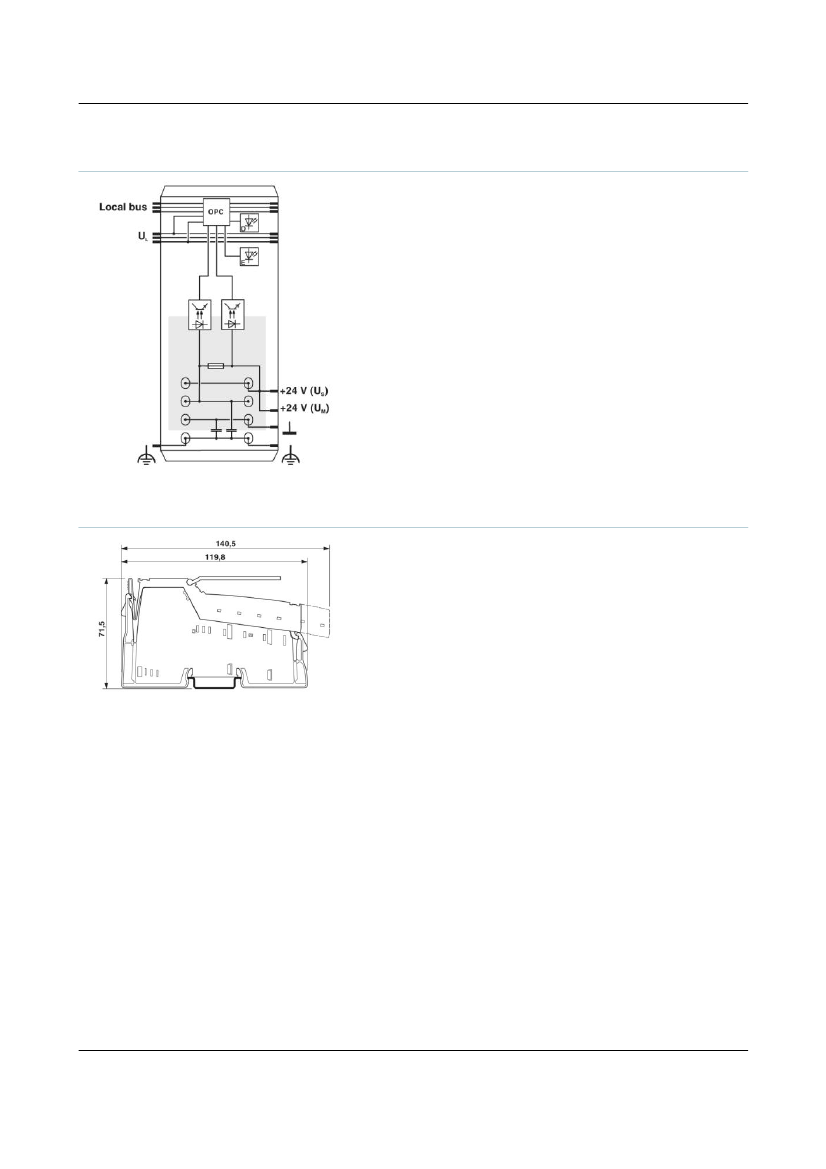

Blockschaltbild
Maßzeichnung
PHOENIX CONTACT Deutschland GmbH
http://www.phoenixcontact.de
Seite 4 / 5
01.12.2010
IB IL 24 PWR IN/2-F-D
Artikelnummer: 2860280
http://eshop.phoenixcontact.de/phoenix/treeViewClick.do?UID=2860280
Adresse
PHOENIX CONTACT Deutschland GmbH
Flachsmarktstr. 8
32825 Blomberg,Germany
Tel +49 5235 3 12000
Fax +49 5235 3 41200
http://www.phoenixcontact.de
© 2010 Phoenix Contact
Technische Änderungen vorbehalten
