IDSS-12-D-02.50-G

Description
Cable Assembly, 28AWG,
CategoryThe connector    Connector bracket
File Size327KB,3 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Environmental Compliance
Download Datasheet Parametric View All

IDSS-12-D-02.50-G Overview

Cable Assembly, 28AWG,

IDSS-12-D-02.50-G Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
Objectid7285939415
Reach Compliance Codecompliant
YTEOL8
Conductor surface treatmentTIN
conductor materialCOPPER ALLOY
ConnectorSide1SOCKET
ConnectorSide2SOCKET
Connector bracket typeCABLE ASSEMBLY
structureSTRANDED
Cross-sectional area0.081 mm2
DIN complianceNO
IEC complianceNO
insulator materialPOLYVINYLCHLORIDE
length0.064 mm
MIL complianceNO
Number of conductors12
Maximum operating temperature105 °C
Minimum operating temperature-40 °C
Rated current3.4 A
Rated voltage425 V
shieldNO
stay7X28
Wire gauge28 AWG
Wire and Cable NamesFLAT CABLE
REVISION AA
DO NOT
SCALE FROM
THIS PRINT
C

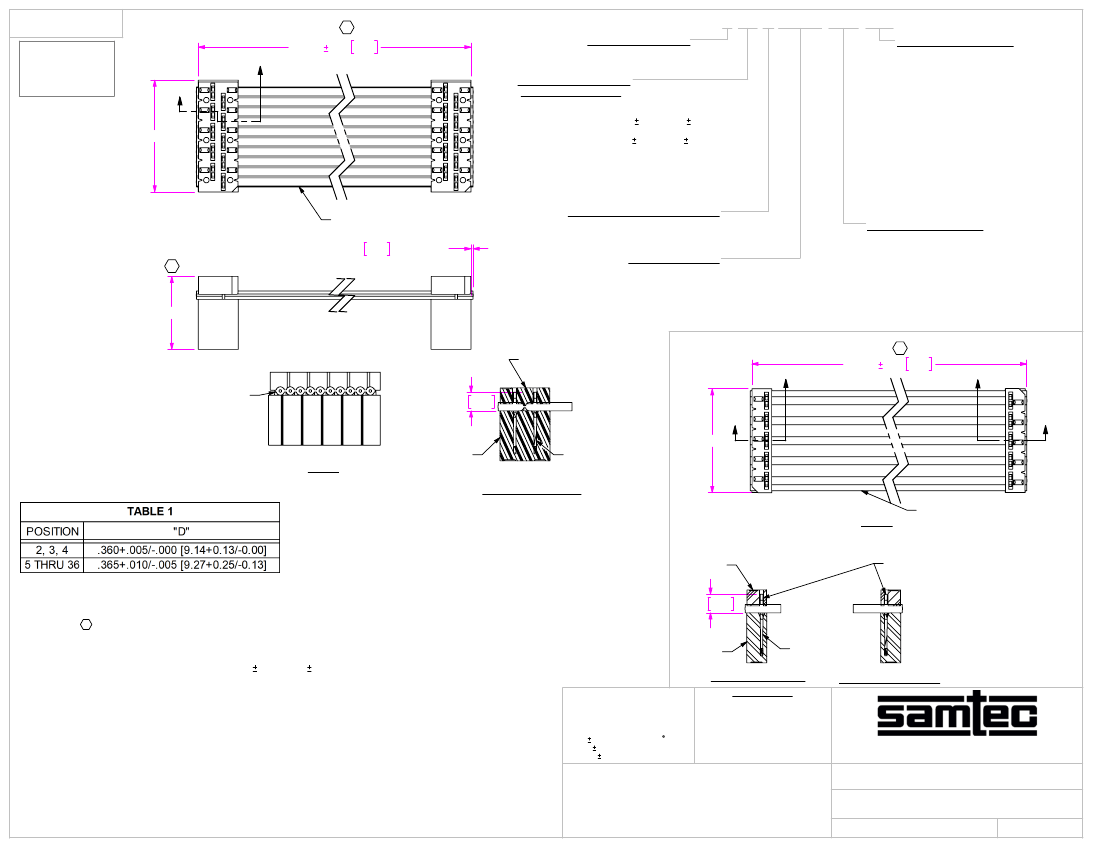

IDSX-XX-X-XX.XX-XXX-XXX
ROW SPECIFICATION
-S: SINGLE ROW
-D: DOUBLE ROW
NO. OF CONDUCTORS
(-02
THRU -36 PER ROW)
USE CABLE: CB-XX-28-7/36-050-C (IDSD)
USE CABLE: CB-XX-28-7/36-100-C (IDSS)
IDSD FULL STRIP: "A"=3.650 .005[92.71 0.13] REF
+.015 [0.38]
CUT STRIP: "A"
-.005 [0.13]
= ("XX" x .100[2.54])+.059[1.50]
IDSS FULL STRIP: "A"=3.610 .005[91.69 0.13] REF
+.015 [0.38]
CUT STRIP: "A"
-.005 [0.13]
= ("XX" x .100[2.54])+.019[0.48]
*NOTE: STANDARD COLOR-CODED CABLE N/A
FOR DOUBLE ROW 31 THRU 36 POSITION -
SEE -G OPTION.
END ASSEMBLY SPECIFICATION
-S: (SINGLE) ONE IDC ASSEMBLY
-D: (DOUBLE) TWO IDC ASSEMBLYS
LENGTH OF CABLE
ALL OPTIONS THAT USE -D"XX",-B"XX",-S"XX":
4.00 [101.6] MINIMUM
ALL OTHER OPTIONS: 1.00 [25.4] MINIMUM
MEASURED IN INCHES
OPTION SPECIFICATION

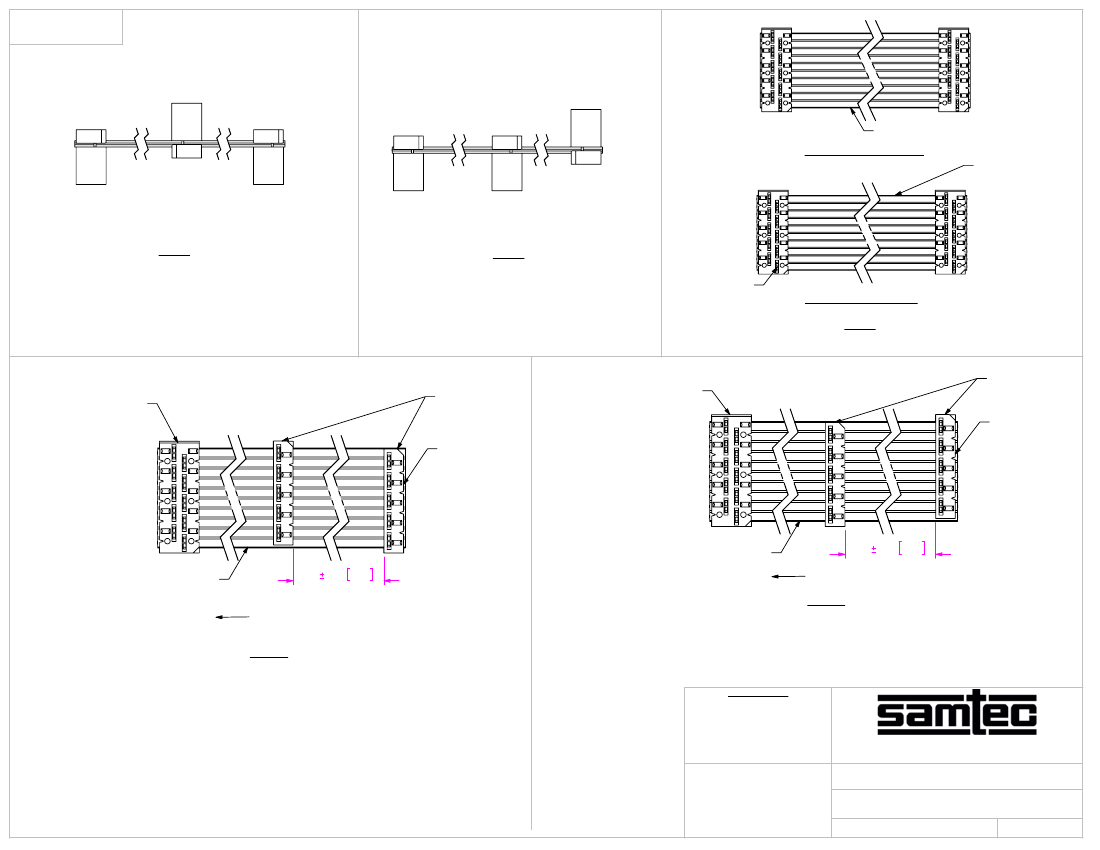

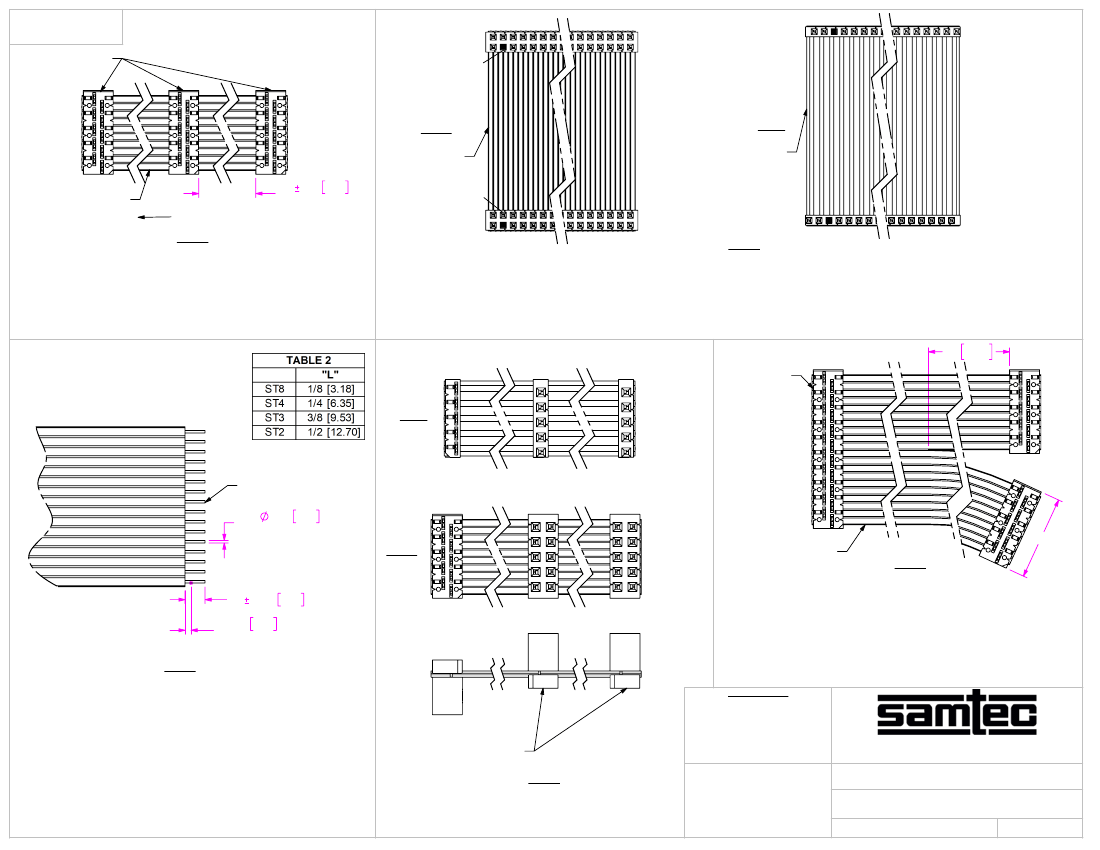

-DXX: DAISY CHAIN -DOUBLE (SEE FIG 2, STH 2)
(NOT AVAILABLE WITH -IDSS)
-PXX: POLARIZED MATING (SEE FIG 3, STH 2)
-ST"X": STRIPPED & TINNED (SEE FIG 4, STH 2)
-R: REVERSED CONECTOR (SEE FIG 5, STH 2)
(NOT AVAILABLE WITH -M & -O)
-M: MIDDLE REVERSED (SEE FIG 7, STH 3)
(NOT AVAILABLE WITH -R & -O)
(REQUIRES -SXX, -WXX OR -DXX)
-O: OUTSIDE REVERSED (SEE FIG 8, STH 3)
(NOT AVAILABLE WITH -R & -M)
(REQUIRES -SXX, -WXX OR -DXX)
-RW: REVERSED WIRING (SEE FIG 9, STH 3)
-BXX: BREAKOUT (SEE FIG 6, STH 2)
-SXX: DAISY CHAIN -SINGLE (SEE FIG 10, STH 3)
-WXX: WIRING REVERSED (SEE FIG 11, STH 3)
OPTION SPECIFICATION
-T: TIN BOTH ENDS
(USE C-10-T)
-G: GRAY CABLE (SEE FIG 1)
SUBSTITUTE GRAY CABLE FOR STANDARD
COLOR CODED CABLE. USE:
IDSD: CB-XX-28-7/36-050-G
IDSS: CB-XX-28-7/36-100-G
(NOTE: USE GRAY CABLE FOR DOUBLE
ROW -31 THRU -36 POSITION)
C
XX.XX
1/8 3.18
"A"
"A"
XX.XX
1/8 3.18
"A"
BROWN WIRE INDICATES PIN #1
.010 0.25 MAX (TYP)
C
"D"
ISC-36-D
RIBS OF GRAY CABLE
GO TO CAP SIDE
"B"
.093 2.36
"C"
"C"
"B"
"A"
C-10-X(G OR T)
FIG 1
IDSD-05-D-XX.XX-XXX-XXX SHOWN
(SEE NOTE 9)
ISB-36-D
SECTION "A"-"A"
FIG 2
IDSS-05-S-XX.XX-XXX-XXX SHOWN
(DIFFERENT AS SHOWN, OTHERWISE SAME AS FIG 1)
ISC-36-S
BROWN WIRE INDICATES PIN #1
CONTACT IS ALWAYS ASSEMBLIED TO
INSIDE OF SINGLE ROW CONNECTORS
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. OPTION -SXX WHEN MATING DOUBLE ROW CONNECTOR WITH 2 SINGLE
ROW CONNECTORS, THE OUTER MOST SINGLE WILL BE CONNECTED TO
CONDUCTOR #1 AND THE INSIDE SINGLE TO CONDUCTOR #2.
3. USING A #32 MICRO FINISHED .025 .0005 [.64 .013] SQ POST,
INSERTION / WITHDRAWAL FORCES TO BE:
INSERTION: 4.0 OZ [114 GRAMS] AVG / 6.0 OZ [170 GRAMS] MAX
WITHDRAWAL: 2.75 OZ [78.0 GRAMS] AVG / 2.0 OZ [57 GRAMS] MIN.
4. MAX ALLOWABLE BOW AFTER ASSEMBLY TO BE .006 INCH/INCH [MM/MM].
5. A CHAMFER ON THE END OF THE CAP IS GUARANTEED ON FINAL ASSEMBLIES
THAT ARE AT LEAST 18 POSITIONS FOR MALE AND FEMALE TERMINATION.
6. ALL ASSEMBLIES TO BE 100% ELECTRICALLY TESTED FOR SHORTS AND OPENS.
7. ALL ASSEMBLIES TO BE 100% HI-POT TESTED AT 1000V.
8. WIRE: 28 AWG, 7/36, TINNED, STRANDED WITH PVC INSULATOR
9. FOR IDSX WITH R OR RW OPTION, CABLE RIB ORIENTATION CAN
BE EITHER TOWARDS OR AWAY FROM THE CAP.
10. WHEN CUTTING CABLE TO LENGTH, CONDUCTORS SHOULD NOT EXTEND
PAST THE CABLE INSULATION, EXTENDING LESS THAN 25% OF CABLE
THICKNESS ON CONSECUTIVE AND LESS THAN 50% OF CABLE THICKNESS
ON NON-CONSECUTIVE STRANDS IS CONSIDERED A PROCESS INDICATOR.
.093 2.36
ISB-36-S
C-10-X(G OR T)
SECTION "B"-"B"
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
THIS DOCUMENT CONTAINS CONFIDENTIAL AND
PROPRIETARY INFORMATION AND ALL DESIGN,
MANUFACTURING, REPRODUCTION, USE, PATENT RIGHTS
AND SALES RIGHTS ARE EXPRESSLY RESERVED BY SAMTEC,
INC. THIS DOCUMENT SHALL NOT BE DISCLOSED, IN WHOLE
OR PART, TO ANY UNAUTHORIZED PERSON OR ENTITY NOR
REPRODUCED, TRANSFERRED OR INCORPORATED IN ANY
OTHER PROJECT IN ANY MANNER WITHOUT THE EXPRESS
WRITTEN CONSENT OF SAMTEC, INC.
SECTION "C"-"C"
*
*
PROPRIETARY NOTE
.XX: .01 [0.3]
2
.XXX: .005 [0.13]
.XXXX: .0020 [0.051]
ANGLES
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
MATERIAL:
DO NOT SCALE DRAWING
SHEET SCALE: 2:1
INSULATOR: PBT UL94V-0, COLOR: BLACK
CONTACT: BeCu
WIRE: 28 AWG, 7/28, TINNED, STRANDED WITH
COLOR-CODED OR GRAY PVC INSULATOR
F:\DWG\MISC\MKTG\IDSX-XX-X-XX.XX-XXX-XXX-MKT.SLDDRW
ASSEMBLY INSULATION DISPLACEMENT SOCKET CONNECTOR
DWG. NO.
IDSX-XX-X-XX.XX-XXX-XXX
DEAN P
11/02/1988
SHEET
1
OF
3
BY:
