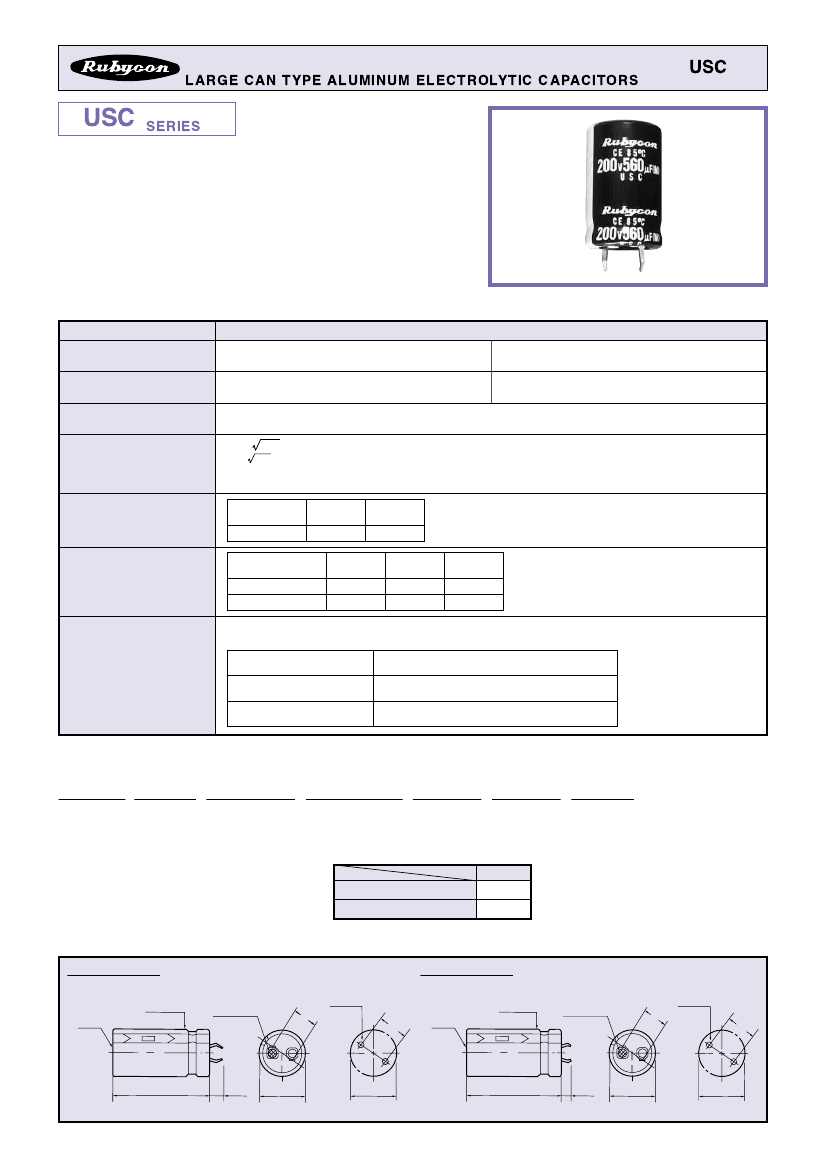

USC
シリーズ
SERIES
LARGE CAN TYPE ALUMINUM ELECTROLYTIC CAPACITORS
大½アルミニウム電解コンデンサ
USC
基板自立½85℃小½品
85℃ Miniaturized, Snap-in Terminal Type
◆特 長 FEATURES
•
85℃3000時間品。
Load Life : 85℃ 3000 hours.
•
従来のUSRシリーズを更に小½化・高リプル化。
Smaller size with higher ripple current endurance than USR series.
◆規格表 SPECIFICATIONS
項 目
Items
カテゴリ温度範囲
Category Temperature Range
特 性
Characteristics
−40∼＋85℃
160∼250V.DC
±20％（20℃，120Hz）
I＝3
CV（定格電圧印加5分後)
I＝3
CV
(After 5 minutes application of rated voltage)
−25∼＋85℃
315∼450V.DC
定 格 電 圧 範 囲
Rated Voltage Range
静 電 容 量 許 容 差
Capacitance Tolerance
漏
れ
電
流
Leakage Current(MAX)
I＝漏れ電流(μA)
V＝定格電圧(V) C＝定格静電容量(μF)
Leakage Current Rated Voltage Rated Capacitance
定格電圧(V)
Rated Voltage
tanδ
160∼400
0.15
420∼450
0.25
315∼400
8
420∼450
12
損 失 角 の 正 接 (tanδ)
Dissipation Factor(MAX)
（20℃，120Hz）
インピーダンス比
Impedance Ratio(MAX)
定格電圧(V)
160∼250
Rated Voltage
Z
（−25℃）（20℃）
/Z
3
Z
（−40℃）（20℃）
/Z
12
（120Hz）
85℃中で3000時間定格電圧（リプル重畳）印加後、下記項目を満足すること
After applying rated voltage with rated ripple current for 3000hrs at 85℃, the capacitors shall meet the following requirements.
耐
Endurance
久
性
静 電 容 量 変 化 率
Capacitance Change
損 失 角 の 正 接
Dissipation Factor
漏
れ
電
流
Leakage Current
初期値の±20％以内
Within ±20％ of the initial value.
規格値の200％以下
Not more than 200％ of the specified value.
規格値以下
Not more than the specified value.
◆品番呼称方法 EXPLANATION OF PART NUMBER
□□□
定格電圧
Rated Voltage
USC
シリーズ名
Series
□□□□□
定格静電容量
Rated Capacitance
□
静電容量許容差
Capacitance Tolerance
□□□
副記号
Option
□□
端子記号
Terminal Code
D×L
ケースサイズ
Case Size
◆端子記号 Terminal Code
記号
Code
標準端子
Standard Terminal
なし
Blank
ST
短端子
Short Terminal
◆寸法図 DIMENSIONS
●標準端子タイプ
Standard terminal type
スリーブ
SLEEVE
弁
VENT
陰極
NEGATIVE
2-φ2
10
10
±0.1
弁
VENT
（mm）
●短端子タイプ
Short terminal type
スリーブ
SLEEVE
陰極
NEGATIVE
2-φ2
10
10
±0.1
L±2
6±1
φD±1
φD±1
基板穴寸法図
MOUNTING HOLES
L±2
※
4±0.5
φD±1
φD±1
基板穴寸法図
MOUNTING HOLES
※½しφ35は3.5±0.5
For φ35, 3.5±0.5
LARGE CAN TYPE ALUMINUM ELECTROLYTIC CAPACITORS
◆寸法一覧表，定格リプル電流一覧表 STANDARD SIZE, RATED RIPPLE CURRENT
Cap
(μF)
WV
φD
大½アルミニウム電解コンデンサ
160
φ25
USC
φ30
φ35
270
330
390
470
560
680
820
1000
1200
1500
1800
2200
2700
WV
φD
φ20
20×25 1.28
20×25 1.55
20×30 1.63
20×30 1.90
20×35 2.14
20×40 2.35
φ22
φ30
φ35
22×25
22×30
22×30
22×35
22×40
22×45
1.63
1.86
2.15
2.35
2.68
3.02
25×25
25×25
25×30
25×30
25×35
25×40
25×50
1.86
2.15
2.33
2.65
3.00
3.43
3.96
φ20
20×25 1.29
20×30 1.77
20×30 1.84
20×35 1.91
20×40 2.15
φ22
22×25
22×25
22×30
22×35
22×35
22×40
22×50
1.49
1.84
1.91
2.25
2.48
2.86
3.10
180
φ25
30×25
30×25
30×30
30×30
30×35
30×40
30×50
2.33
2.64
2.96
3.41
3.96
4.31
4.96
35×30
35×30
35×35
35×40
35×45
3.40
3.94
4.28
4.96
5.57
25×25
25×25
25×30
25×35
25×40
25×45
2.08
2.25
2.50
2.75
3.06
3.63
30×25
30×25
30×30
30×35
30×40
30×45
2.46
2.69
3.10
3.55 35×30 3.49
4.10 35×35 4.02
4.55 35×35 4.54
35×40 4.83
35×50 5.30
Cap
(μF)
220
270
330
390
470
560
680
820
1000
1200
1500
1800
2200
WV
φD
φ20
20×25 1.19
20×25 1.39
20×30 1.56
20×35 1.74
20×35 2.03
20×40 2.18
φ22
22×25
22×25
22×30
22×30
22×35
22×40
22×45
22×50
1.37
1.51
1.73
1.97
2.18
2.48
2.81
3.28
200
φ25
φ30
φ35
25×25
25×25
25×30
25×30
25×35
25×40
25×45
1.71
1.95
2.15
2.48
2.79
3.28
3.61
φ20
20×25 1.23
20×30 1.46
20×35 1.64
20×35 1.79
20×40 2.12
φ22
22×25
22×30
22×30
22×35
22×40
22×45
1.42
1.59
1.80
2.06
2.22
2.62
220
φ25
φ30
φ35
30×25
30×25
30×30
30×35
30×35
30×45
30×50
2.15
2.48
2.75
3.15
3.61 35×30 3.57
4.13 35×35 4.06
4.60 35×40 4.59
35×45 5.25
25×25
25×30
25×35
25×35
25×45
1.75
2.08
2.38 30×25 2.18
2.56 30×30 2.52
2.91 30×35 2.84 35×30
30×35 3.36 35×30
30×40 3.72 35×35
30×50 4.18 35×40
35×45
2.79
3.29
3.68
4.10
4.52
Cap
(μF)
φ20
20×25
20×25
20×30
20×35
20×40
1.20
1.26
1.42
1.68
1.92
φ22
250
φ25
φ30
φ35
150
180
220
270
330
390
470
560
680
820
1000
1200
1500
1800
WV
φD
22×25
22×25
22×30
22×35
22×35
22×40
1.24
1.50
1.66
1.88
2.15
2.48
25×25
25×30
25×35
25×35
25×40
25×45
1.61
1.88
2.15
2.35
2.67
3.01
φ20
φ22
20×30 1.00
20×35 1.13 22×30 1.29
20×35 1.29 22×30 1.41
22×35 1.68
22×40 1.91
22×45 2.07
315
φ25
25×25
25×25
25×30
25×35
25×40
25×50
φ30
φ35
30×25
30×25
30×30
30×35
30×40
30×45
2.04
2.35
2.71
2.98 35×30 2.96
3.56 35×35 3.48
3.99 35×35 3.84
35×40 4.33
35×50 4.54
1.38
1.47
1.70
1.94 30×25 1.98
2.11 30×30 2.15
2.31 30×35 2.38 35×30
30×35 2.63 35×30
30×45 2.80 35×35
30×50 3.28 35×40
35×45
2.36
2.69
3.05
3.45
3.57
Cap
(μF)
φ20
φ22
350
φ25
φ30
φ35
68
82
100
120
150
180
220
270
330
390
470
560
680
820
1000
20×30 0.96 22×25 1.04
20×30 1.10 22×30 1.20
20×35 1.24 22×30 1.34
22×35 1.47
22×40 1.70
22×45 1.87
25×25
25×25
25×30
25×35
25×35
25×40
25×50
1.22
1.37
1.53
1.73
1.97
2.14
2.55
φ20
20×25 0.68
20×30 0.74
20×30 0.86
20×35 0.96
20×35 1.10
20×40 1.27
φ22
22×25
22×30
22×30
22×35
22×35
22×40
22×50
0.76
0.89
0.98
1.12
1.27
1.42
1.60
385
φ25
φ30
φ35
30×25
30×25
30×30
30×35
30×35
30×40
30×50
1.54
1.80
2.03
2.23
2.53
2.73
3.15
35×30
35×30
35×35
35×40
35×45
35×50
2.30
2.55
2.75
3.15
3.47
3.60
25×25
25×30
25×30
25×35
25×40
25×45
25×50
1.02
1.14
1.30
1.48
1.61
1.80
2.04
30×25
30×30
30×30
30×35
30×40
30×45
30×50
1.37
1.49
1.64
1.85
2.05
2.26
2.57
35×30
35×35
35×35
35×40
35×45
1.87
2.07
2.26
2.59
2.80
リプル電流 Ripple Current A r.m.s./120Hz·85℃
ケースサイズ Case Size φD
±1
×L
±2
(mm)
LARGE CAN TYPE ALUMINUM ELECTROLYTIC CAPACITORS
◆寸法一覧表，定格リプル電流一覧表 STANDARD SIZE, RATED RIPPLE CURRENT
Cap
(μF)
WV
φD
大½アルミニウム電解コンデンサ
400
φ25
USC
φ30
φ35
68
82
100
120
150
180
220
270
330
390
470
560
680
WV
φD
φ20
20×25 0.75
20×30 0.82
20×30 0.95
20×35 1.07
20×40 1.22
φ22
22×25
22×30
22×30
22×35
22×40
22×45
0.84
0.99
1.09
1.24
1.41
1.58
φ30
φ35
25×25
25×30
25×30
25×35
25×40
25×45
1.13
1.27
1.44
1.64
1.79
2.00
φ20
20×25 0.70
20×30 0.80
20×35 0.90
20×35 1.04
20×40 1.17
φ22
22×25
22×30
22×30
22×35
22×40
22×45
0.85
0.97
1.07
1.21
1.33
1.55
420
φ25
30×25
30×30
30×30
30×35
30×40
30×45
30×50
1.52
1.66
1.82
2.05
2.26
2.51
2.85
35×30
35×35
35×40
35×40
35×50
2.05
2.28
2.54
2.85
3.10
25×25
25×25
25×30
25×35
25×35
25×40
25×50
0.98
1.08
1.26
1.42
1.58
1.74
2.20
30×25
30×25
30×30
30×35
30×35
30×40
30×45
1.30
1.48
1.65
1.90
1.98
2.22
2.50
35×30
35×35
35×35
35×40
35×45
1.94
2.17
2.27
2.61
2.95
Cap
(μF)
56
68
82
100
120
150
180
220
270
330
390
470
560
φ20
20×25 0.61
20×30 0.70
20×35 0.80
20×35 0.88
20×40 0.99
φ22
22×25
22×25
22×30
22×35
22×40
22×45
0.71
0.86
0.95
1.07
1.18
1.32
450
φ25
φ30
φ35
25×25
25×30
25×30
25×35
25×40
25×45
25×50
0.97
1.09
1.25
1.40
1.59
1.73
2.12
30×25
30×25
30×30
30×30
30×35
30×40
30×45
30×50
1.12
1.29
1.45
1.64
1.89
2.12
2.35
2.65
35×30
35×30
35×35
35×40
35×45
35×50
1.66
1.90
2.15
2.38
2.68
2.88
リプル電流 Ripple Current A r.m.s./120Hz·85℃
ケースサイズ Case Size φD
±1
×L
±2
(mm)
◆リプル電流補正係数 MULTIPLIER FOR RIPPLE CURRENT
（1）
温度係数 Temperature coefficient
Ambient Temperature
（℃）
Coefficient
（2）
周波数係数 Frequency coefficient
周波数
（Hz）
Frequency
周囲温度
（℃）
係 数
85
1.0
65≧
1.3
60 50） 120
（
1.00
1.00
500
1.20
1.20
1k
1.30
1.25
10k≦
1.50
1.40
Coefficient
係 数 160∼250WV 0.80
315∼450WV 0.80
