TCN31NF1500PF20%100VCECC+

Description
Ceramic Capacitor, Ceramic, 100V, 20% +Tol, 20% -Tol, 2C1, -/+15ppm/Cel TC, 0.0015uF, 1410,
CategoryPassive components    capacitor
File Size782KB，13 Pages
ManufacturerEXXELIA Group
Download Datasheet Parametric View All

TCN31NF1500PF20%100VCECC+ Overview

Ceramic Capacitor, Ceramic, 100V, 20% +Tol, 20% -Tol, 2C1, -/+15ppm/Cel TC, 0.0015uF, 1410,

TCN31NF1500PF20%100VCECC+ Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
Objectid913506446
package instruction, 1410
Reach Compliance Codecompliant
ECCN codeEAR99
YTEOL7.07
capacitance0.0015 µF
Capacitor typeCERAMIC CAPACITOR
dielectric materialsCERAMIC
high4.5 mm
length3.5 mm
negative tolerance20%
Number of terminals2
Maximum operating temperature125 °C
Minimum operating temperature-55 °C
Package formRadial
positive tolerance20%
Rated (DC) voltage (URdc)100 V
size code1410
Temperature characteristic code2C1
Temperature Coefficient15% ppm/°C
Terminal pitch5.08 mm
width2.5 mm

TCN31NF1500PF20%100VCECC+ Preview

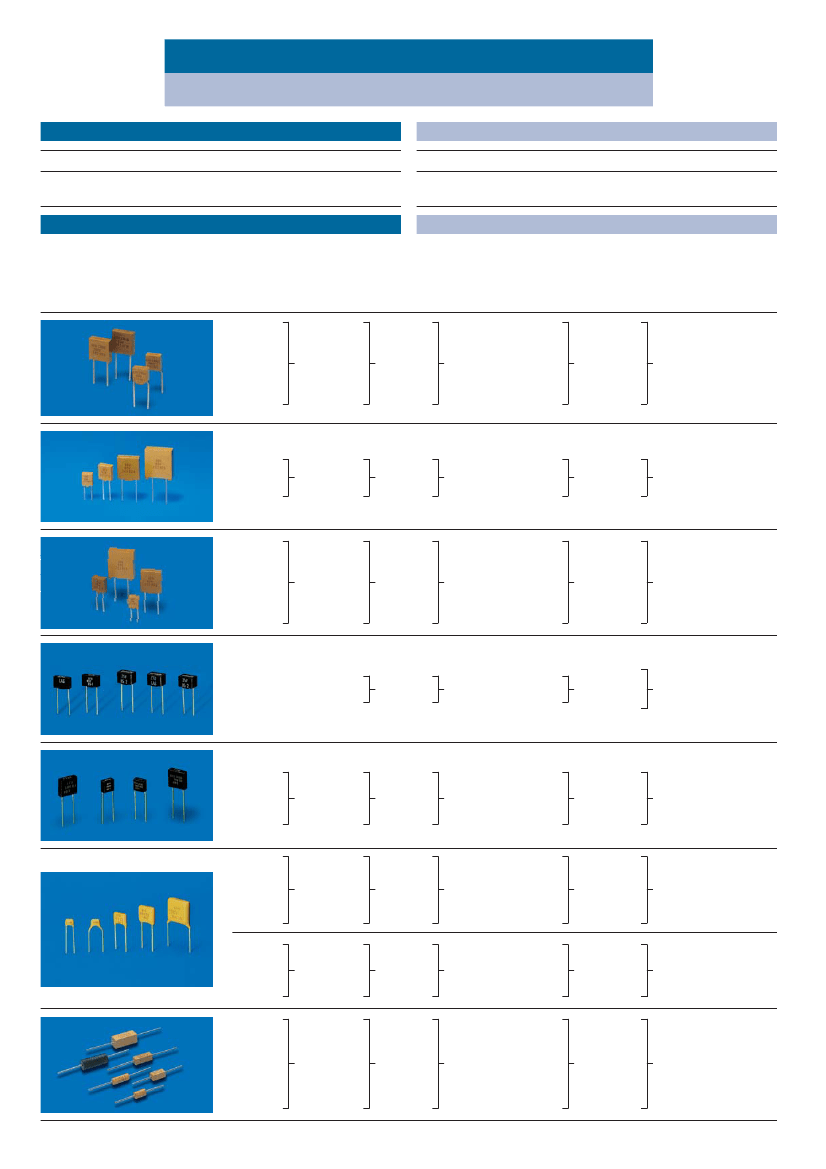

CONDENSATEURS CERAMIQUE MOULES CLASSE 2
MOLDED CERAMIC CAPACITORS CLASS 2
SOMMAIRE
Généralités sur les condensateurs céramique moulés classe 2
Feuilles particulières sur les condensateurs céramique moulés
et fluidisés classe 2
p. 34
p. 45
SUMMARY
General presentation of molded ceramic capacitors class 2
Molded and dipped ceramic capacitors class 2
data sheets
p. 34
p. 45
REPERTOIRE
Conformité à la norme
NF C 83132
Compliance with
NF C 83132
standard
Modèle
normalisé
Standard
model
CN 19
CN 19 A
CN 50
CN 50 A
CN 60
CN 60 A
Appellation
commerciale
Commercial
type
TCN 19
TCN 19 A
TCN 50
TCN 50 A
TCN 60
TCN 60 A
Classse
Class
Gamme
de capacités
Capacitance
range
10 pF -
10 pF -
10 pF -
10 pF -
1200 pF -
1200 pF -
1
1
0,1
0,1
1
1
µF
µF
µF
µF
µF
µF
INDEX
Gamme
de tensions
Voltage
range
63 V
100 V
250 V
Gamme
de tolérances
Tolerances
range
± 5%
± 10 %
± 20 %
Page
Page
2C1
45
A
: condensateurs dont le diélectrique est exempt de bismuth
A
: Bismuth free dielectric capacitors
CN 30
CN 31
CN 31 N
TCN 30
TCN 31
TCN 31 N
2C1
47 nF - 1,8 µF
100 pF - 0,56 µF
100 pF - 39 nF
50 V
63 V
100 V
± 5%
± 10 %
± 20 %
46
CN 61
CN 61 N
CN 62
CN 62 N
CN 63
CN 64
TCN 61
TCN 61 N
TCN 62
TCN 62 N
TCN 63
TCN 64
2C1
100 pF -
100 pF -
100 pF -
100 pF -
12 nF -
47 nF -
100 nF
100 nF
470 nF
470 nF
1,5 µF
2,2 µF
25 V
40 V
50 V
63 V
± 5%
± 10 %
± 20 %
47
LA 6 A
LA 6 B
2C1
100 pF - 1
82 nF - 1
µF
µF
25 V
63 V
± 5%
± 10 %
± 20 %
48
CK 05
CK 06
CN 15
(1)
CN 16
(1)
CN 72
CN 73
CN 74
CN 75
CN 76
CN 77
CN 78
CN 79
CN 80
CN 52
CN 53
CN 54
CN 52
CN 53
CN 54
CN 55
CK 05
CK 06
TCN 15
(1)
TCN 16
(1)
TCN 72
TCN 73
TCN 74
TCN 75
TCN 76
TCN 77
TCN 78
TCN 79
TCN 80
TCN 52
TCN 53
TCN 54
TCN 52 R
TCN 53 R
TCN 54 R
TCN 55
BX
10 pF -
1200 pF -
10 pF -
1200 pF -
22 pF -
22 pF -
4700 pF -
33 nF -
0,1 µF -
0,1
1
0,1
1
µF
µF
µF
µF
50 V
100 V
200 V
± 10 %
± 20 %
49
(1) : modèle à la norme
SEFT 101
(1) : model of standard
SEFT 101
2C2
33 nF
0,15 µF
1 µF
1,5 µF
4,7 µF
63 V
100 V
200 V
50 V
100 V
200 V
± 10 %
± 20 %
50
2C1
22 pF - 33 nF
22 pF - 0,15 µF
4700 pF - 1 µF
33 nF - 1,5 µF
10 pF - 22 nF
1000 pF - 47 nF
18 nF - 0,27 µF
10 pF - 22 nF
1000 pF - 47 nF
18 nF - 0,27 µF
2200 pF - 0,47 µF
± 10 %
± 20 %
51
2C1
63 V
100 V
200 V
500 V
± 5%
± 10 %
± 20 %
52
29
CONDENSATEURS CERAMIQUE MOULES CLASSE 2
MOLDED CERAMIC CAPACITORS CLASS 2
SPECIFICATIONS
Les condensateurs céramique classe 2 répondent à la norme
NF C 83132
(CECC
30700)
dans les spécifications particulières de caractéristiques
capacité/température indiquées par le tableau 13. Ces condensateurs
conviennent aux circuits pour lesquels de faibles pertes et une grande
stabilité de la capacité ne sont pas absolument nécessaires. Ils ne sont pas
prévus pour des courants supérieurs à 1 Ampère ni pour des puissances
réactives supérieures à 200 VAR.
De même que pour les chips multicouches, le diélectrique peut contenir ou
non un élément fondant (composé de bismuth en particulier), ce qui a
conduit à séparer les gammes en produits avec élément fondant ou sans
élément fondant (suffixe A).
SPECIFICATIONS
Class 2 molded ceramic capacitors meet
NF C 83132
(CECC
30700)
standard requirements applicable to capacitance/temperature and
climatic category specifications contained in tables 13 below. These
capacitors are suited to applications where low losses and high
capacitance stability are not critical. They are not designed for
currents above 1 A, nor for reactive powers higher than 200 VAR.
As for multilayer chips, the dielectric composition may contain a
flux additive (bismuth in particular) or may be a flux free ceramic.
That is why class 2 molded ceramic capacitors are differentiated
in flux and flux free dielectric series, suffix “A” being added to
model designation to identify flux free ceramic capacitors.
TERMINOLOGIES ET DEFINITIONS
Tension U
RC
: valeur de la tension continue pouvant être appliquée au
condensateur en service continu dans toute la plage de température de la
catégorie climatique.
Capacité nominale C
R
: capacité du condensateur mesurée dans les
conditions atmosphériques normales.
TERMS AND DEFINITIONS
Rated voltage U
RC
: DC voltage that can be applied to the
capacitor operating continuously over all the temperature range
of the climatic category.
Rated capacitance C
R
: capacitance measured under standard
atmosphere conditions.
CATEGORIES CLIMATIQUES
Les condensateurs céramique moulés classe 2 sont classés en catégories
climatiques déterminées en fonction des sévérités applicables à divers essais
(précision sur ces catégories sur demande).
CLIMATIC CATEGORIES
Class 2 molded ceramic capacitors are classified in climatic
categories depending on the severity applicable to various tests
(more information available on request).
CARACTERISTIQUES CAPACITE/TEMPERATURE
Les condensateurs céramique moulés classe 2 répondent à des classes
déterminées en fonction de la variation maximale de la capacité dans la
plage de température de la catégorie climatique choisie.
Ces classes sont définies dans le tableau 13.
Tableau 13 : Détermination de la caractéristique capacité/température.
Classe
Lettre Code
Class
Letter Code
2B
2C
2D
2E
2F
CAPACITANCE/TEMPERATURE RELATIONSHIP
Class 2 molded ceramic capacitors are divided into classes
determined by maximum capacitance variation within the
temperature range applicable to the climatic category.
Classes are specified in table 13 below.
Table 13 : Capacitance/temperature characteristics.
Variation maximale de capacité
par rapport à la valeur à 20°C
Plage de température de la catégorie
Maximum capacitance drift vs
Category temperature range
capacitance at 20°C
Sans tension
Sous tension continue – 55°C + 125°C – 55°C + 85°C – 40°C + 85°C
appliquée
nominale appliquée
1
2
3
Without voltage
At rated voltage
± 10 %
+ 10 % à – 15 %
•
•
± 20 %
+ 20 % à – 30 %
•
•
•
+ 20 % à – 30 %
+ 20 % à – 40 %
+ 20 % à – 55 %
+ 20 % à – 70 %
•
•
+ 30 % à – 80 %
+ 30 % à – 90 %
•
•
– 25°C + 85°C
4
•
•
•
•
– 10°C + 70°C
5
•
34
È
CONDENSATEURS CERAMIQUE MOULES CLASSE 2
MOLDED CERAMIC CAPACITORS CLASS 2
CARACTERISTIQUES ELECTRIQUES
Les principales caractéristiques électriques sont schématisées dans les
figures 27 à 38.

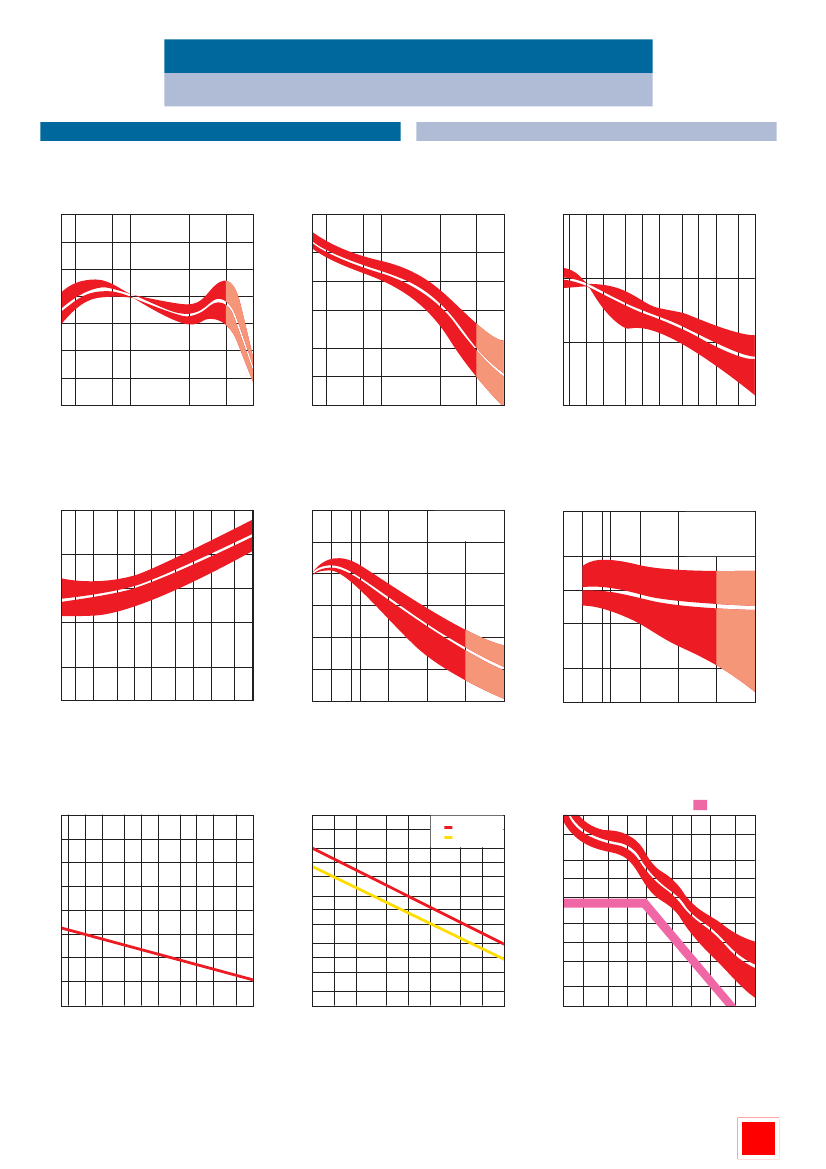

C/C %
+ 30
+ 20
200
ELECTRICAL CHARACTERISTICS
Main electrical characteristics are depicted in figures 27 to 38.
C/C = f ( )
500
Tg 10
-- 4
Tg = f ( )
+5
C/C %
C/C = f (N)
+ 10
100
0
50
0
-- 10
-- 20
-- 30
-- 40
-- 55 -- 40
20
--
5
10
5
0
20
85
125
155
-- 55 -- 40
0
20
85
125
155
--
10
5
1
2
5
10
2
5
10
2
2
5
10
3
(°C)
(°C)
N (kHz)
Fig. 27 Variation relative de la capacité en fonction de la
température.
Relative capacitance change vs temperature.
Tg 10
-- 4
500
Fig. 28 Evolution de la tangente de l’angle de pertes en
fonction de la température à 1 kHz.
Loss angle tangent change vs temperature at 1 kHz.
C/C %
C/C = f (U
*
)
U
*
Tension continue superposée
Superposed D.C. voltage U
*
U
RC
= 100 V
CC
+ 10
Fig. 29 Variation relative de la capacité en fonction de la
fréquence.
Relative capacitance change vs frequency.
Tg 10
-- 4
Tg = f (U
*
)
U
*
Tension continue superposée
Superposed D.C. voltage U
*
U
RC
= 63 V
CC
200
Tg = f (N)
+ 20
500
200
0
100
-- 10
50
50
100
-- 20
20
-- 30
-- 40
0
20
10
5
1
2
5
10
2
5
10
2
2
5
10
3
N (kHz)
25
50 63
100
150
200
U
*
(V
CC
)
250
10
0
25
50 63
100
150
200
250
U
*
(V
CC
)
Fig. 30 Evolution de la tangente de l’angle de pertes en
fonction de la fréquence à 20°C.
Loss angle tangent change vs frequency at 20°C.
Fig. 31 Variation relative de la capacité en fonction de la
tension continue superposée fréquence 1 kHz à 20°C.
Relative capacitance change vs superposed DC voltage
at 1 kHz and 20°C.
N (MHz)
F
R
= f (C
R
)
L
1
- 1 mm
L
2
- 20 mm
Fig. 32 Tangente de l’angle de pertes en fonction de la tension
continue superposée fréquence 1 kHz à 20°C.
Loss angle tangent vs superposed DC voltage at
1 kHz and 20°C.
Ri (GΩ)
Ri = f (C
R
)
Limite de la norme
Standard limits
C/C %
+3
+2
C/C = f (t)
10
4
10
3
5
5
2
+1
0
10
3
5
2
2
10
2
5
-- 1
-- 2
10
2
5
2
2
10
5
-- 3
-- 4
10
5
2
2
5
-- 5
5
10
2
2
5
10
3
2
5
10
4
2
5
10
5
1
10
2
5
10
2
2
5
10
3
2
1
10
3
2
5
10
4
2
5
10
5
2
5
t (h)
C
R
(pF)
C
R
(pF)
10
6
Fig. 33 Variation relative de la capacité en fonction du temps
de stockage (C
R
stabilisé à 1000 heures).
Relative capacitance drift vs storage time (stabilized
C
R
at 1 000 hours).
Fig. 34 Evolution de la fréquence de résonance en fonction
de la capacité pour des longueurs moyennes de
connexions L
1
et L
2
.
Self-resonance frequency change vs capacitance for
average connection length L
1
and L
2
.
Fig. 35 Evolution de la résistance d’isolement en fonction de
la capacité.
Insulation resistance change vs capacitance.
È
35
CONDENSATEURS CERAMIQUE MOULES CLASSE 2
MOLDED CERAMIC CAPACITORS CLASS 2
50
P (VAR)
P
R
= f (N)
C
R
= 100 nF
C
R
= 47 nF
C
R
= 10 nF
C
R
= 1000 pF
10
3
5
Ri (GΩ)
Ri = f ( )
10
5
5
2
Z (m )
Z = f (N)
Classe 2
Class 2
40
2
10
4
5
2
10
2
30
5
10
3
20
2
5
2
10
10
5
10
2
5
2
2
0
10
2
2
5
10
2
2
5
10
3
2
5
10
4
2
5
N (kHz)
10
5
1
-- 55 -- 40
0
20
85
125
155
10
10
2
1
µF
100 nF
10 nF
1 nF
5
10
2
2
5
10
3
2
5
10
4
2
5
10
5
2
5
10
6
2
5
10
7
(°C)
N (kHz)
Fig. 36 Puissance réactive maximale en fonction de la
fréquence pour un échauffement de 45°C.
Maximum permissible reactive power vs frequency
(temperature rise at 45°C).
Fig. 37 Evolution de la résistance d’isolement en fonction de
la température.
Insulation resistance change vs temperature.
Fig. 38 Evolution de l’impédance en fonction de la
fréquence.
Impedance change vs frequency.
Les mesures P
R
= f(N) ont été faites en calorimètre. En pratique, les
connexions peuvent drainer vers le circuit une bonne partie de l’énergie
dégagée par le condensateur, ce qui autorise des puissances réactives
nettement plus importantes.
Measurements of P
R
= f(N) are carried out in a calorimeter. In
practice, connections can drain the major part of the power
dissipated by the capacitor into the circuit, allowing for definitely
higher permissible reactive powers.

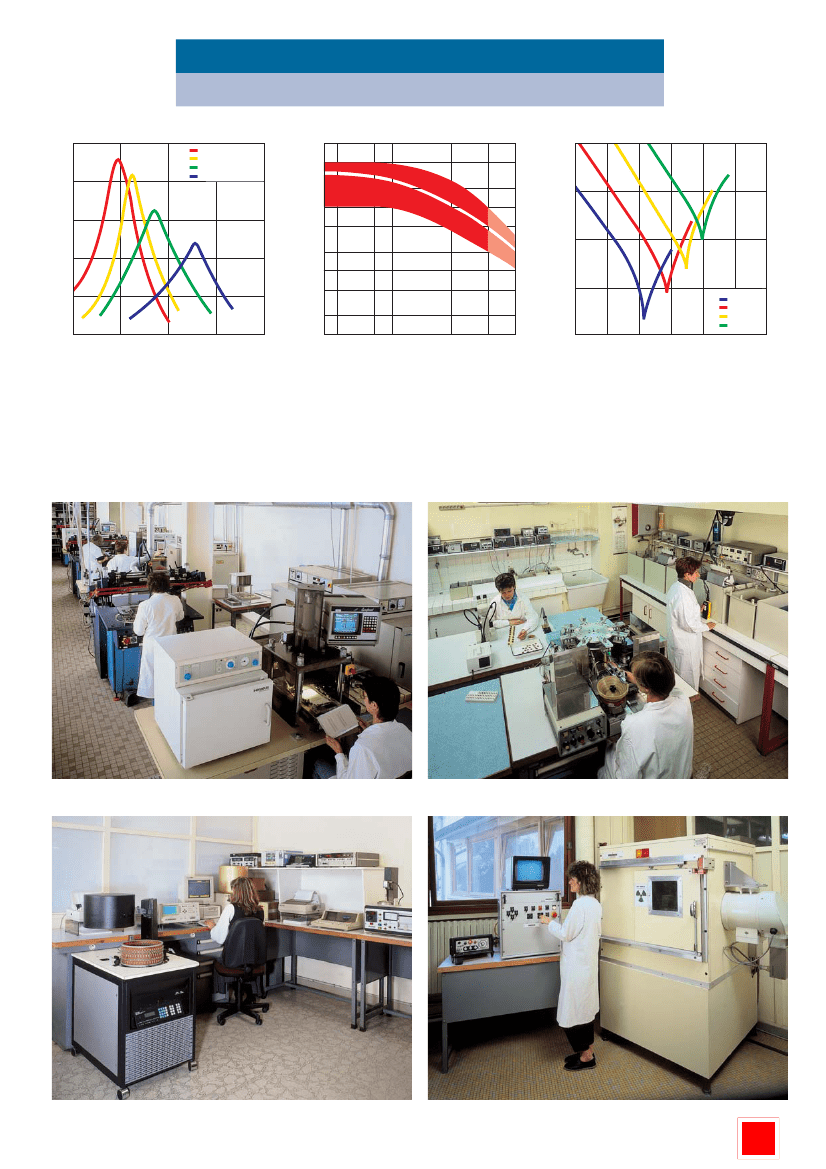

Recherche et développement
R & D department
Chaîne de traitement de surface
Surface treatment chain
Mesures automatiques en température
Automatic temperature measurement
Radiographie rayons X
X-ray radiography
36
È
CONDENSATEURS CERAMIQUE MOULES CLASSE 2
MOLDED CERAMIC CAPACITORS CLASS 2
CONTROLE DE QUALITE
Le contrôle de qualité, détaillé dans le tableau 14, est effectué en conformité
avec la norme
NF C 83132
essais des groupes A et B.
QUALITY CONTROL
The quality control procedure depicted in table 14 below is carried
out in accordance with
NF C 83132
standard, group A and B tests.
Tableau 14 : Contrôle de qualité selon normes.
Sous-
groupe
Sub-
group
A1
Essais
Tests
Examen visuel
Visual inspection
Marquage
Marking
Dimensions
Dimensions
Capacité : à 1 kHz pour
C
R
100 pF
Pour C
R
100 pF, fréquence spécifiée dans
les feuilles particulières de la norme
Capacitance : at 1 kHz for C
R
100 pF
For C
R
100 pF, frequency set forth in
individual specification sheets in appli-
cable standard
Tangente de l’angle de pertes (Tg )
à 1 kHz pour C
R
100 pF
Pour C
R
100 pF, fréquence spécifiée dans
les feuilles particulières de la norme
Loss angle tangent (Tg )
at 1 kHz for C
R
100 pF
For C
R
100 pF, frequency set forth in
individual specification sheets in appli-
cable standard
Résistance d’isolement pour
Insulation resistance for
C
R
10 nF
C
R
10 nF
Tension de tenue (rigidité diélectrique)
Test voltage (dielectric strength)
2,5 U
RC
pour
/ for
U
RC
500 V
Soudabilité
Solderability
Table 14 : Quality control standards.
Numéro
NC
*
NQA
*
de paragraphe
Paragraph
number
4-2
CL
*
S4
ALQ
*
Exigences
Requirements
Contrôle de qualité EFD
spécific. SPC 101 et 103
Valeurs typiques
EFD quality control
specific. SPC 101 and 103
Typical values
NC : II – NQA
*
: 1 %
CL : II – AQL
*
: 1 %
A2
4-3
II
2,5 % Aucun défaut visible
No visible defect
Conformité avec les
feuilles particulières
Compliance with relevant
data sheets
1 % Contrôle de C
R
NQA
*
en fonction des tolérances
AQL
*
0,4 %
C
R
check
vs tolerances
Respect des tolérances
requises
Compliance with
specified tolerances
4-4
250.10
–4
90.10
–4
voir figure 30 page 35
see figure 30 page 35
4-5
Ri 100 000 M
Ri x C
R
1 000 sec.
Aucune perforation,
effluve ou contournement
No perforation,
discharge or flash over
2,5 % Bon étamage des
connexions
Correct tin plating
of connections
2,5 % U = 0
C/C ± 20 %
U = U
RC
– 30 %
C/C + 20 %
voir figure 35 page 35
see figure 35 page 35
8 U
RC
Aptitude au report satisfaisante
Correct mounting ability
4-6
B1
4-10-2
S3
B2
Caractéristique
Capacité/Température
Capacitance/Temperature
Characteristic
4-7
S2
Réalisé sur chaque lot de
diélectrique. Voir figure 27 page 35
Carried out on each dielectric
batch. See figure 27 page 35
*
Niveau de Contrôle (NC) et Niveau de Qualité Acceptable (NQA) suivant norme
NF X 06022
*
Control Level (CL) and Acceptable Quality Level (AQL) on
NF X 06022
standard
È
37
More (Only the first 5 pages are displayed. Please Download Datasheet to view the full content.) >

Recommended Resources

High Efficiency Negative Voltage Regulator Circuit

Machine Vision Lighting Regulator Circuit Diagram

Bridge sensor amplifier circuit

One of the circuit diagrams for changing the output voltage of the secondary double-winding transformer

Turbine flow meter analog output circuit

845ddr computer motherboard circuit diagram_23

I have a JCT028WA2 screen. Can anyone drive it with a microcontroller?
I removed the color screen JCT028WA2 from the P4. I don't know how to use the microcontroller to drive it. It would be a waste if I just throw it away....
lmaq MCU
The flashing principle of mobile phone accessories
[i=s] This post was last edited by jameswangsynnex on 2015-3-3 19:54 [/i] 1. The flashing principle of CDMA mobile phone accessories Why do China Mobile GSM mobile phone accessories not flash when hun...
探路者 Mobile and portable
Dang! I finally found my home!
I am a farmer! I have been working in the fields. Now that high technology is so advanced, I also want to give my crops the title of high technology. For my ideal, I will work hard! This is a good pla...
yueliang Talking
How to download software
Has anyone seen Guo Tianxiang's talk (Learn MCU in 10 days)? What is the name of the software he used for teaching? The software that teaches us how to write programs...
NJMKL 51mcu
Ask about the problem of wince5.0 SD card external detection interruption
Yesterday I got a standard 5.0 BSP and found that it was very different from 4.2. So I spent the whole day looking at the OAL process and SD-related stuff. Now I have some questions. Please help me an...
slw5569 Embedded System
Powerful serial port tool: GhostyComm 4.0 (universal communication wizard)
[size=12px]Powerful serial port tool: GhostyComm 4.0 (Universal Communication Wizard)[/size] This software was written by me in early 2002 when I was engaged in single-chip microcomputer development f...
yaschiro Embedded System
Shortcut:   E0 E1 E2 E3 E4 E5 E6 E7 E8 E9 EA EB EC ED EE EF EG EH EI EJ EK EL EM EN EO EP EQ ER ES ET EU EV EW EX EY EZ F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA FB FC FD FE FF FG FH FI FJ FK FL FM FN FO FP FQ FR FS FT FU FV FW FX FY FZ G0 G1 G2 G3 G4 G5 G6 G7 G8 G9 GA GB GC GD GE GF GG GH GI GJ GK GL GM GN GO GP GQ GR GS GT GU GV GW GX GZ H0 H1 H2 H3 H4 H5 H6 H7 H8 HA HB HC HD HE HF HG HH HI HJ HK HL HM HN HO HP HQ HR HS HT HU HV HW HX HY HZ I1 I2 I3 I4 I5 I6 I7 IA IB IC ID IE IF IG IH II IK IL IM IN IO IP IQ IR IS IT IU IV IW IX J0 J1 J2 J6 J7 JA JB JC JD JE JF JG JH JJ JK JL JM JN JP JQ JR JS JT JV JW JX JZ K0 K1 K2 K3 K4 K5 K6 K7 K8 K9 KA KB KC KD KE KF KG KH KI KJ KK KL KM KN KO KP KQ KR KS KT KU KV KW KX KY KZ

Popular Components

  1. BC846/G,215
  2. 6282-6PG-513
  3. ABH3-9.999MHZ-8-R300-B-2-G
  4. UGB10
  5. MD29F2B3NT6X
  6. ASTMLPV-18-62.500MHZ-LJ-ET-T3
  7. CPF-27150FT-9E14
  8. DM43-3011-35-5220
  9. AME8801VEEVZ
  10. UF2001CT_10001
  11. P4KE150A_R2_10001
  12. KBU610

Popular Articles

  1. Magnetic flap level gauge selection guide
  2. TSMC and Sony may establish a joint venture this year; Denso and Mitsubishi Electric may join
  3. Camera modules for smart driving and smart assisted driving applications
  4. Is Intel sure to bet on smart cars?
  5. Intel's new research aims to accelerate chip miniaturization
  6. Fujifilm: The fifth generation X series camera will be released in the first half of this year and will be a revolutionary product
  7. Tips and precautions for using an oscilloscope
  8. Digital multimeter diode test principle and usage
  9. Working principle of 51 single chip microcomputer timer\counter
  10. Digital multimeter resistance measurement readings

Technical ResourceMore

  1. Hands-on experience with Arduino (Part 1)
  2. XMC4000 Overview
  3. Embedded Software Testing e-Tutorial
  4. A new method for harmonic detection based on instantaneous reactive power theory
  5. Study on the working stability of switching power converter in test equipment
  6. DS2430A,pdf,datasheet
  7. STC12C5A60S2 streamlined development board
  8. Frequency Estimation Based on Collaborative Neural Network
  9. Automatic cradle based on acceleration sensor and MC9S08QG8
  10. The Development and Application of Artificial Neural Networks

EEWorld
subscription
account

EEWorld
service
account

Automotive
development
circle

Robot
development
community

About Us Customer Service Contact Information Datasheet Sitemap LatestNews
Index Files: 127  1285  853  1498  682  3  26  18  31  14
Datasheet   0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z
Room 1530, 15th Floor, Building B, No. 18 Zhongguancun Street, Haidian District, Beijing Telephone: (010) 82350740 Postal Code: 100190
Copyright © 2005-2026 EEWORLD.com.cn, Inc. All rights reserved 京ICP证060456号 京ICP备10001474号-1 电信业务审批[2006]字第258号函 京公网安备 11010802033920号
