TFSST-07-28-H-03.00-S

Description
Board Connector, 7 Contact(s), 1 Row(s), Male, 0.05 inch Pitch, Wire Terminal, Locking, Black Insulator
CategoryThe connector    The connector
File Size513KB,4 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Environmental Compliance
Download Datasheet Parametric View All

TFSST-07-28-H-03.00-S Overview

Board Connector, 7 Contact(s), 1 Row(s), Male, 0.05 inch Pitch, Wire Terminal, Locking, Black Insulator

TFSST-07-28-H-03.00-S Parametric

Parameter NameAttribute value
Is it Rohs certified?conform to
Objectid312036602
Reach Compliance Codecompliant
ECCN codeEAR99
YTEOL8
body width0.24 inch
subject depth0.562 inch
body length0.47 inch
Connector typeBOARD CONNECTOR
Contactor designPREASSEM CONN
Contact to complete cooperationAU ON NI
Contact completed and terminatedGOLD OVER NICKEL
Contact point genderMALE
Contact materialBERYLLIUM COPPER
contact modeRECTANGULAR
Contact styleRND PIN-SKT
Filter functionNO
Insulator colorBLACK
insulator materialLIQUID CRYSTAL POLYMER
Plug contact pitch0.05 inch
Mixed contactsNO
Installation option 1LOCKING
Installation typeCABLE
Number of connectorsONE
Number of rows loaded1
Plating thickness30u inch
polarization keySHRD ENDS
GuidelineUL
Termination typeWIRE
Total number of contacts7

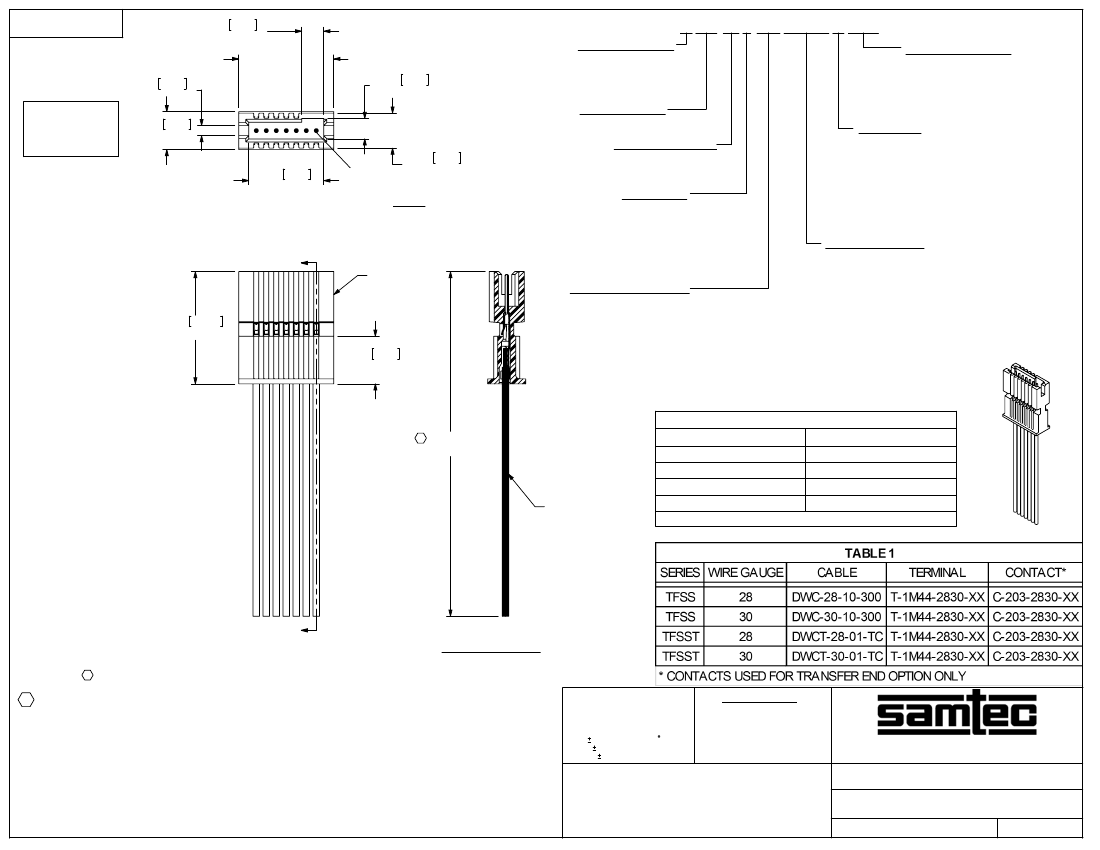

REVISION L
.050 1.27
REF
DO NOT
SCALE FROM
THIS PRINT
.190 4.83
REF
.110 2.79
REF
TFSSX-XX-XXX-XX-XX.XX-X-XXX
FEP CABLE OPTION
(No OF POS x .050[1.27]) + .120[2.54]
-T: FEP
(LEAVE BLANK FOR STANDARD
REF
PVC INSULATION
.102 2.59
(SEE NOTE 12)
REF
No OF POSITIONS
-02 THRU -50
.175 4.45
REF
WIRE GAUGE (AWG)
-28
-30

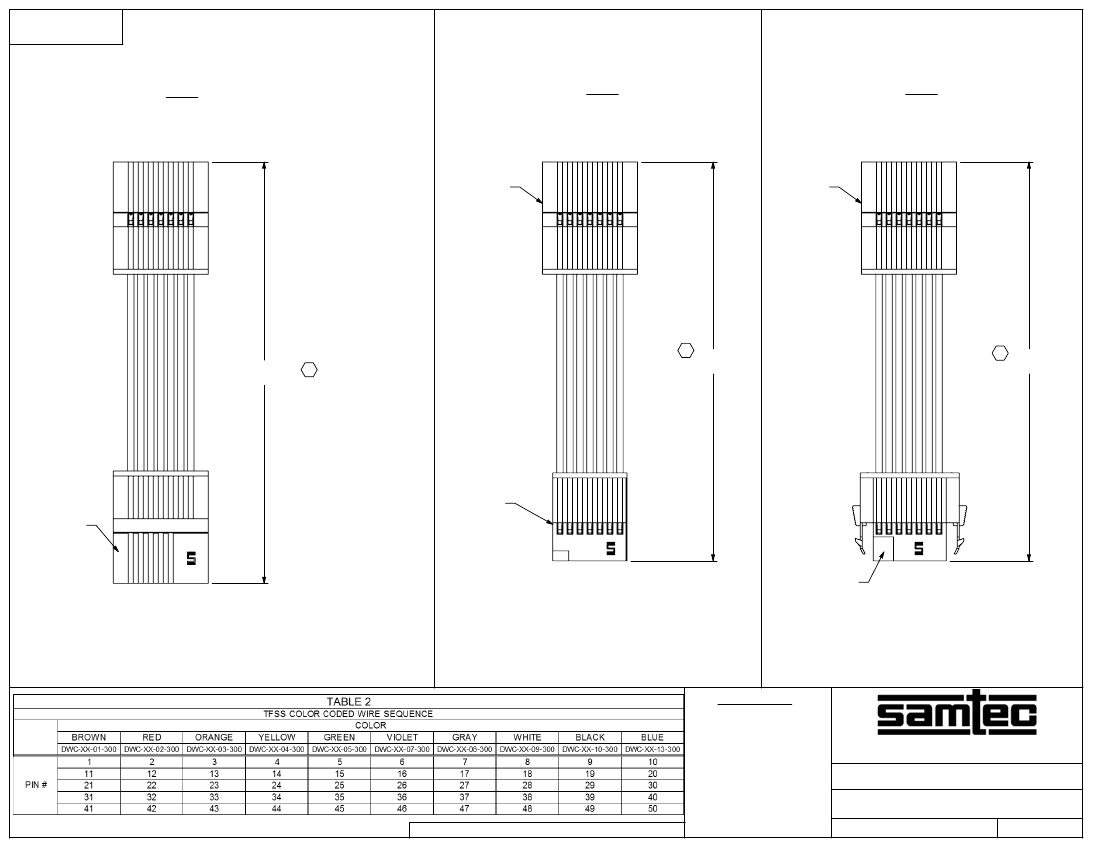

COLOR CODE
LEAVE BLANK FOR ALL BLACK WIRE,
C: COLOR CODED WIRE (SEE TABLE 2;
SHT 2; SEE NOTE 11)
-NXX OPTION (END 2)
(ONLY AVAILABLE WITH -D, -T, OR -TR)
-NUS: NOTCH UP, STRAIGHT
(PIN 1 TO PIN 1)
-NDS: NOTCH DOWN, STRAIGHT
(PIN 1 TO PIN 7)
END OPTION
-S: SINGLE END
*
-D: DOUBLE END FROM -NXX OPTIONS)
(MUST CHOOSE

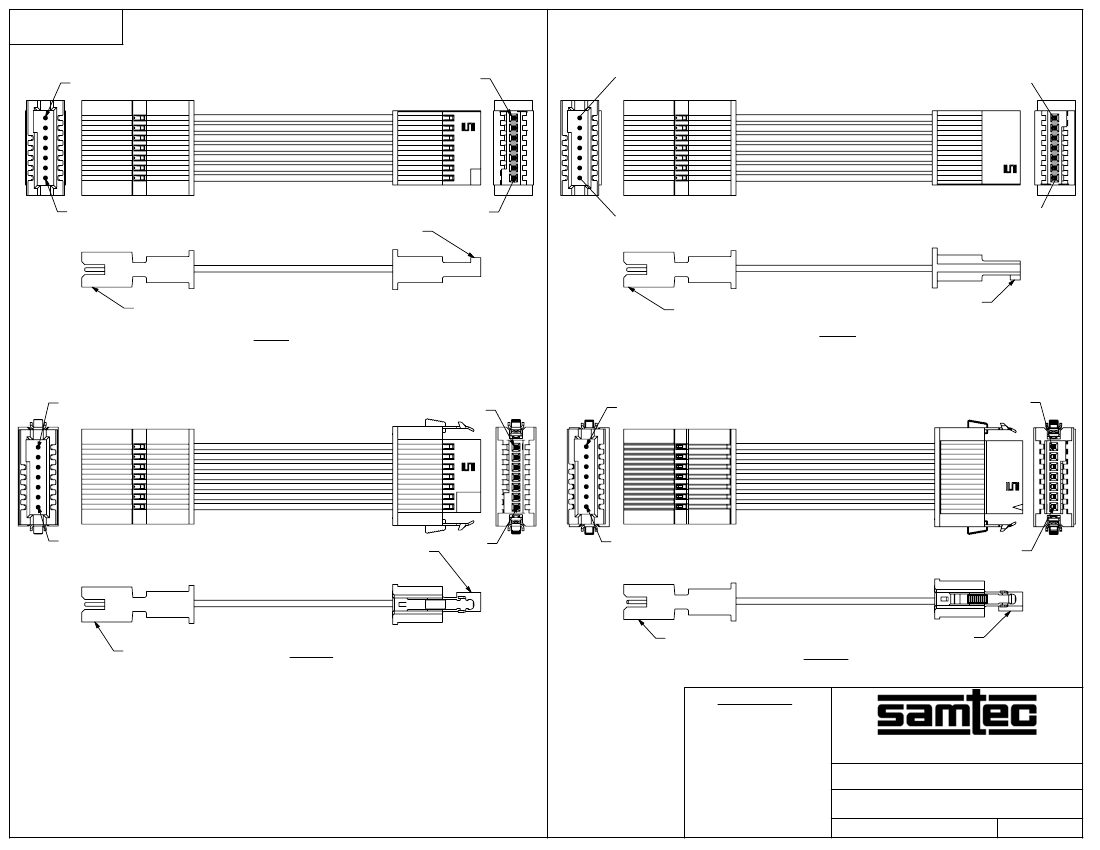

-T: TRANSFER END (SEE SHEET 2 AND 4)
*
(MUST CHOOSE FROM -NXX OPTIONS)
-TR: TRANSFER END W/ RETENTION LATCH
(SEE SHEET 2 AND 4)
(MUST CHOOSE FROM -NXX OPTIONS)
ASSEMBLED LENGTH
SPECIFY IN INCHES
(SINGLE END: 03.00 INCH [76.2mm] MINIMUM,
DOUBLE END: 03.25 INCH [82.6mm] MINIMUM)
.375 9.53
REF
01
-S: SINGLE END
(TFSSX-07-28-XX-XX.XX-S SHOWN)
FIG 1
"A"
TFSS-XX-S-S
.562 14.26
REF
.238 6.05
REF
PLATING SPECIFICATION
-H: 30µ'' HEAVY GOLD IN CONTACT AREA, 3µ'' FLASH GOLD ON TAIL
-G: 10µ'' GOLD IN CONTACT AREA, 3µ'' FLASH GOLD ON TAIL
-F: 3µ'' FLASH GOLD IN CONTACT AREA, 3µ'' FLASH GOLD ON TAIL
**-GF: 3µ'' FLASH GOLD IN CONTACT AREA, 3µ'' FLASH GOLD ON TAIL
* MUST CHOOSE FROM -NXX OPTIONS
** ONLY AVAILABLE TO EXISTING CUSTOMERS, SEE –F PLATING
CRITICAL DIMENSION INSPECTION INSTRUCTION TABLE
C
XX.XX
(SEE NOTE 10)
ASSEMBLY OPERATION
CUT CABLE/STRIP
CRIMP CONTACTS
POKE CONTACTS
IN PROCESS INSPECTION
SEE NOTE 8
SEE NOTE 8
C1
DWC-XX-10-300
E-TEST
C5
CPC'S INTENTIONALLY DELETED: C2, C3, C4
"A"
NOTES:
SECTION "A"-"A"
C
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. MINIMUM PULLOUT FORCE: 3 LBS [13.3 N].
3. CONTACT MUST BE INSERTED UNTIL
RETENTION FEATURE LOCKS INTO PLACE.
4. ALL FINISHED GOODS ARE TO BE ELECTICAL TESTED INCLUDING HI-POT TEST AT 300 V.
AFTER FINAL ELECTRICAL TEST, LABEL EACH ASSEMBLY WITH (1) ET STAMP ON THE BODY.
5. TINNED COPPER WIRE IS RoHS COMPLIANT.
6. PARTS TO BE LAYER PACKAGED.
7. END OF DISCRETE WIRE MUST BE IN THE RANGE AFTER CRIMP.
8. REFER TO CRIMP SPECIFICATIONS PRINT FOR CRIMP AND STRIP DIMENSIONS,
TOLERANCES, TOOLING AND ITS REQUIREMENTS..
9. END OF DISCRETE WIRE MUST BE IN RANGE AFTER CRIMP.
10. FOR LENGTHS LESS THAN 12 IN, TOLERANCE SHALL
BE ±.125[3.18]. FOR OTHER LENGTHS, TOLERANCES SHALL BE ±2%.
11. DOES NOT APPLY TO FEP CABLE.
12. SINGLE ENDED ASSEMBLIES USING THE FEP OPTION ARE FOR CRIMP APPLICATIONS ONLY.
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
PROPRIETARY NOTE
THIS DOCUMENT CONTAINS INFORMATION
CONFIDENTIAL AND PROPRIETARY TO
SAMTEC, INC. AND SHALL NOT BE REPRODUCED
OR TRANSFERRED TO OTHER DOCUMENTS OR
DISCLOSED TO OTHERS OR USED FOR ANY
PURPOSE OTHER THAN THAT WHICH IT WAS
OBTAINED WITHOUT THE EXPRESSED WRITTEN
CONSENT OF SAMTEC, INC.
.XX: .01 [.3]
2
.XXX: .005 [.13]
.XXXX: .0020 [.051]
ANGLES
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
DO NOT SCALE DRAWING
SHEET SCALE: 2:1
INSULATOR: LCP UL 94 VO, COLOR: BLACK
CONTACT: BeCu
CABLE INSULATION: PVC
WIRE: 28 OR 30 AWG, TINNED COPPER
.050[1.27] SOCKET DISCRETE CABLE ASSEMBLY
TFSSX-XX-XXX-XX-XX.XX-X-XXX
6/13/2008
SHEET
1
OF
4
F:\DWG\MISC\MKTG\TFSSX-XX-XXX-XX-XX.XX-X-XXX-MKT.SLDDRW
BY:
GAYNOR
