Part Number

Search

1-1718491-2

Description
1.5/2.8MM TAB HSG 25 POS ASSY
CategoryThe connector    The connector
File Size424KB,1 Pages
ManufacturerTE Connectivity
Websitehttp://www.te.com
Environmental Compliance
Download Datasheet Parametric View All

1-1718491-2 Online Shopping

Suppliers Part Number Price MOQ In stock
1-1718491-2 - - View Buy Now

1-1718491-2 Overview

1.5/2.8MM TAB HSG 25 POS ASSY

1-1718491-2 Parametric

Parameter NameAttribute value
Brand NameAMP
Is it Rohs certified?conform to
MakerTE Connectivity
Reach Compliance Codecompliant
ECCN codeEAR99
Factory Lead Time17 weeks 2 days
Is SamacsysN
body width1.204 inch
subject depth1.696 inch
body length1.751 inch
Connector typeCOMBINATION LINE CONNECTOR
Contact to complete cooperationNOT SPECIFIED
Contact point genderMALE
Contact materialNOT SPECIFIED
Contact styleHYBRID
empty shellNO
Filter functionNO
Mixed contactsYES
Installation typeCABLE
Number of rows loaded3
Maximum operating temperature120 °C
Minimum operating temperature-40 °C
OptionsGENERAL PURPOSE
GuidelineUL
Shell materialGLASS FILLED POLYBUTYLENE TEREPHTHALATE
Total number of contacts25
UL Flammability Code94-HB
Base Number Matches1
8
C
THIS DRAWING IS UNPUBLISHED.
VERTRAULICHE UNVEROEFFENTLICHTE ZEICHNUNG
COPYRIGHT
-
-
RELEASED FOR PUBLICATION
FREI FUER VEROEFFENTLICHUNG
ALL RIGHTS RESERVED.
ALLE RECHTE VORBEHALTEN.
7
JULY
-
MATED WITH:
PASSEND ZU:
6
1718484
5
4
3
LOC
2
DIST
1
REVISIONS
P
LTR
AENDERUNGEN
DESCRIPTION
BESCHREIBUNG
DATE
DWN
APVD
FURTHER CODING
weitere Kodierung
AI
PROJEKT NR.:
-
9
EGATN02152
D1
D2
REVISED PER ECO-11-005150
30MAR2011
30APR2013
RK
NP
HMR
FE
2
DRAWING CLARIFICATION, SEE PCN E-13-007279
SECONDARY LOCKING IN LOCKED POSITION
Zweite Kontaksicherung in Endraststellung
3
CODING B
Kodierung
Bemerkungen
NOTES
1
30.6 0.2
D
D
1
2
3
TE Logo
TE LOGO
TE CONNECTIVITY NUMBER
CAVITY NUMBERING
Kammernumerierung
TE CONNECTIVITY Nummer
D
1
E-E
4
CAVITIES MATED WITH TAB 2.8 x 0.8 MM
SEE PRODUCT GROUP DRAWING
TE CONNECTIVITY NO.: 1355052
2
MAX. WIRESIZE: 2.5MM
FLR
Kontaktkammern passend für Flachstecker 2.8 x 0.8 mm
siehe Produkt-Gruppenzeichnung
TE CONNECTIVITY Nr.: 1355052
max. Drahtgrößenbereich:
2
2.5mm FLR
2
2
CODING C
Kodierung
44.5 0.2
7
2
1
8
5
CAVITIES MATED WITH TAB 1.6 x 0.6 MM
SEE PRODUCT GROUP DRAWING
TE CONNECTIVITY NO.: 1355055
2
MAX. WIRESIZE: 1.5MM
FLR
Kontaktkammern passend für Flachstecker 1.6 x 0.6 mm
siehe Produkt-Gruppenzeichnung
TE CONNECTIVITY Nr.: 1355055
max. Drahtgrößenbereich:
2
1.5mm FLR
6
7
8
9
10
SLIDING DISTANCE OF SECONDARY LOCKING
Verschiebeweg der zweiten Kontaktsicherung
SECONDARY LOCKING IN PRE LOCKED POSITION
21 0.2
Zweite Kontaksicherung in Vorraststellung
1
PRODUCTION DATE
Produktionsdatum
MATERIAL MARKING ACC. TO
VDA 260
Werkstoffkennzeichnung nach
MECHANICAL CODING
Mechanische Kodierung
43.1 0.3
C
3
0.8
4
1
6
WARPAGE TO . . . PERMITTED
Verzug zulässig bis . . .
C
11
FITS TO TE CONNECTIVITY CARRIER + AMP MCP1.5K/2.8 RECEPTACLE INSERTS, 18+7P
CARRIER;1718484; INSERT 18POS: 1718489; INSERT 7POS: 1718488
Passend zu TE CONNECTIVITY Träger + AMP MCP 1.5K/2.8 Buchseneinsätze, 18+7pol.
Träger: 1718484, Einsatz 18pol.: 1718489; Einsatz 7pol.: 1718488
2
CODING D
Kodierung
12
FITS TO INTERFACE:
Passend zu Ausfuehrungsvorschrift:
12a
12b
FOR PLASTIC FRAME INTERFACE DRAWING
FOR METAL BRAKET
Fuer Kunststoffrahmen Ausfuehrungsvorschrift
114-18327-1
114-18327-1
38.2 0.2
Fuer Metallhalterung
21.1 0.2
C1 13
LAYER PACKAGING IN CORRUGATED BOX
Lagenverpackung im Versandkarton
E-E
3:1
14
MALFUNCTION CAUSED BY LACQUER IS NOT
COVERED BY TE CONNECTIVITY WARRANTY
Funktionbeeinträchtigung durch Lackieren liegt nicht
im Einfluss und Gewährleistungsumfang von TE CONNECTIVITY
2
1
B
3
6x5 # 0.2=(
30)
5 0.2
4
(7x)
B
4
12b
CUT - OFF
Ausschnitt
6 0.2
2
+0.1
+0.1
1.6
6.3 0.2
4.2 0.2
4 0.2
8x4 # 0.2=(
32)
B1
+0.2
42.5
-0.2
3
27.7
+0.25
(18x)
max. 0.2mm
10
DELIVERY CONDITIONS:
A
27.5 0.2
5
+0.15
19.1
44.8
+0.4
Lieferzustand:
D
C
1
PBT-GF30
PBT-GF10
PBT-GF30
PBT-GF10
PBT-GF30
PBT-GF10
PBT-GF30
PBT-GF10
MAT.
YELLOW
gelb
gelbgruen
D
C
B
A
CODE
Kodierung
SECONDARY LOCKING
1-1718491-4
1-1718491-3
1-1718491-2
1-1718491-1
ORDER-NO.
Bestell-Nr.
D
zweite Kontaktsicherung
Stiftgehaeuse Kodierung D
C
D
C
D
C
D
C
D
REV.
2
1
2
1
2
1
2
1
MATERIAL
Kodierung A wie gezeigt:
CODING A AS SHOWN
1
1
YELLOW GREEN TAB HOUSING CODE D
YELLOW
gelb
2nd LOCKING DEVICE IN PRE LOCKED POSITION
SECONDARY LOCKING
A
THIS DRAWING IS A CONTROLLED DOCUMENT.
DIMENSIONS:
MASSEINHEITEN:
TOLERANCES UNLESS
OTHERWISE SPECIFIED:
ACC. TO ISO 8015
ACC. TO DIN 16901-140
DWN
CHK
MATERIAL-THICKNESS
ACC. TO DIN EN 10131
Materialdicke
+0.1
nach DIN EN 10131 t= 2.0
-0.1
4805 (3/11)
2. Kontaktsicherung in Vorraststellung
D
zweite Kontaktsicherung
1
1
LIGHT BLUE
lichtblau
TAB HOUSING CODE C
SECONDARY LOCKING
Stiftgehaeuse Kodierung C
zweite Kontaktsicherung
F. Eltrop
Ch. Eberwein
J. Hass
16JUL2004
16JUL2004
-
NAME
TE Connectivity
t= 2.0
+0.1
-0.1
YELLOW
gelb
D
1
1
DUSTY GREY
staubgrau
TAB HOUSING CODE B
SECONDARY LOCKING
Stiftgehaeuse Kodierung B
zweite Kontaktsicherung
mm
APVD
YELLOW
gelb
schwarz
D
1
QTY
Anzahl
BLACK
TAB HOUSING CODE A
DESCRIPTION
Beschreibung
Stiftgehaeuse Kodierung A
0 PLC
-
1 PLC
-
2 PLC
-
3 PLC
-
4 PLC
-
ANGLES /WINKEL
PRODUCT SPEC
PRODUKTSPEZ.
REV.
COLOUR
Farbe
ITEM
SEE TABLE
siehe Tabelle
FINISH /OBERFLAECHE/FARBE
2 $
APPLICATION SPEC
VERARBEITUNGSSPEZ.
WEIGHT
GEWICHT
108-18957
114-18663
SEE TABLE
siehe Tabelle
22 g

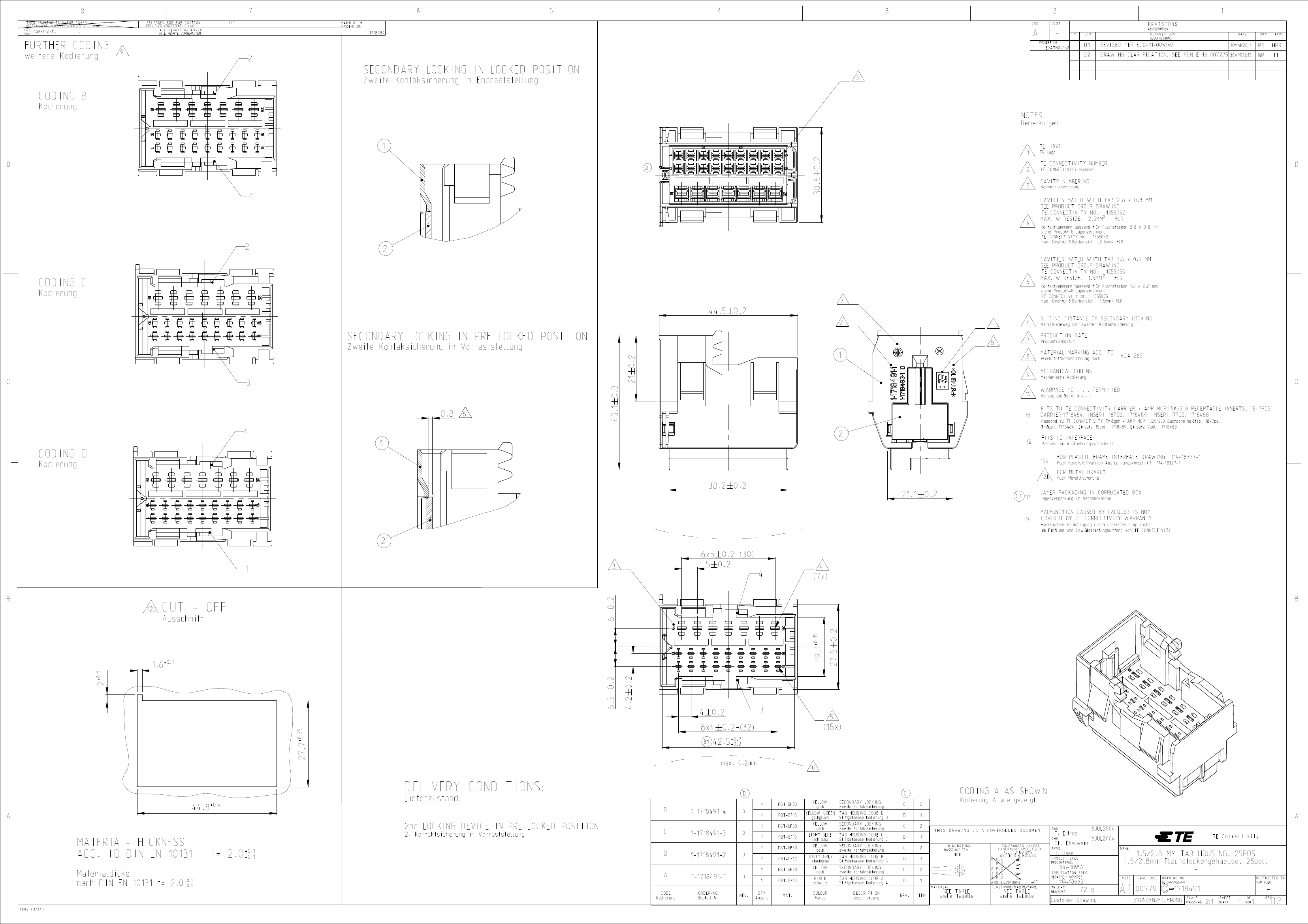

Customer Drawing
A1
SIZE
1.5/2.8 MM TAB HOUSING, 25POS
1.5/2.8mm Flachsteckergehaeuse, 25pol.
-
CAGE CODE
00779
DRAWING NO
ZEICHNUNGS-NR.
1718491
SCALE
MASSSTAB
RESTRICTED TO
NUR FUER
/KUNDENZEICHNUNG
2:1
SHEET
BLATT
1
OF
VON
1
REV
-
D2
