TSM-103-01-STL-DV

Description
Board Connector, 6 Contact(s), 2 Row(s), Male, Straight, 0.1 inch Pitch, Surface Mount Terminal, Locking, Black Insulator,
CategoryThe connector    The connector
File Size370KB,3 Pages
ManufacturerSAMTEC
Websitehttp://www.samtec.com/
Download Datasheet Parametric View All

TSM-103-01-STL-DV Overview

Board Connector, 6 Contact(s), 2 Row(s), Male, Straight, 0.1 inch Pitch, Surface Mount Terminal, Locking, Black Insulator,

TSM-103-01-STL-DV Parametric

Parameter NameAttribute value
2D Presentationhttps://componentsearchengine.com/2D/0/12350876.png
Schematic Symbolhttps://componentsearchengine.com/symbol.php?partID=12350876
PCB Footprinthttps://componentsearchengine.com/footprint.php?partID=12350876
Samacsys Thumbnail Imagehttps://samtec-cdn.azureedge.net/kineticimages/images/product/series/tsm_thumb.png
Samacsys Package CategoryOther
Reach Compliance CodeCompliant
Country Of OriginMalaysia, USA
Samacsys StatusReleased
Samacsys Released Date2020-06-17 12:51:37
Is SamacsysN
YTEOL9.1
Samacsys Confidence2
Samacsys Footprint NameTSM-103-YY-ZZZ-DV
Samacsys Pin Count6
Samacsys Description6 Position, Dual-Row, .100" Surface Mount Terminal Strip
Samacsys Modified On2023-03-07 16:10:32
Objectid2032486325
Samacsys PartID12350876
Samacsys Imagehttps://samtec-cdn.azureedge.net/kineticimages/images/product/series/tsm_thumb.png
Samacsys Part CategoryConnector
Samacsys ManufacturerSAMTEC
ECCN codeEAR99
Factory Lead Time2 weeks 6 days
3D Viewhttps://componentsearchengine.com/viewer/3D.php?partID=12350876
body width0.298 inch
body length0.3 inch
insulator materialLIQUID CRYSTAL POLYMER
Installation typeBOARD
PCB row number3
Rated current (signal)7 A
Total number of contacts6
Connector typeBOARD CONNECTOR
Contact to complete cooperationGOLD (30)
Contact point genderMALE
Installation methodSTRAIGHT
Number of rows loaded2
Terminal pitch2.54 mm
Contact completed and terminatedTin/Lead (Sn/Pb) - with Nickel (Ni) barrier
Contact styleSQ PIN-SKT
Plug contact pitch0.1 inch
Mixed contactsNO
PCB contact patternRECTANGULAR
Insulator colorBLACK
Match contact row spacing0.1 inch
Installation option 1LOCKING
Number of connectorsONE
Termination typeSURFACE MOUNT
Contact materialPHOSPHOR BRONZE
contact modeRECTANGULAR
OptionsGENERAL PURPOSE
Plating thickness30u inch
IEC complianceNO
JESD-609 codee0
MIL complianceNO
GuidelineUL
UL Flammability Code94V-0
DIN complianceNO
Filter functionNO
Is it Rohs certified?No

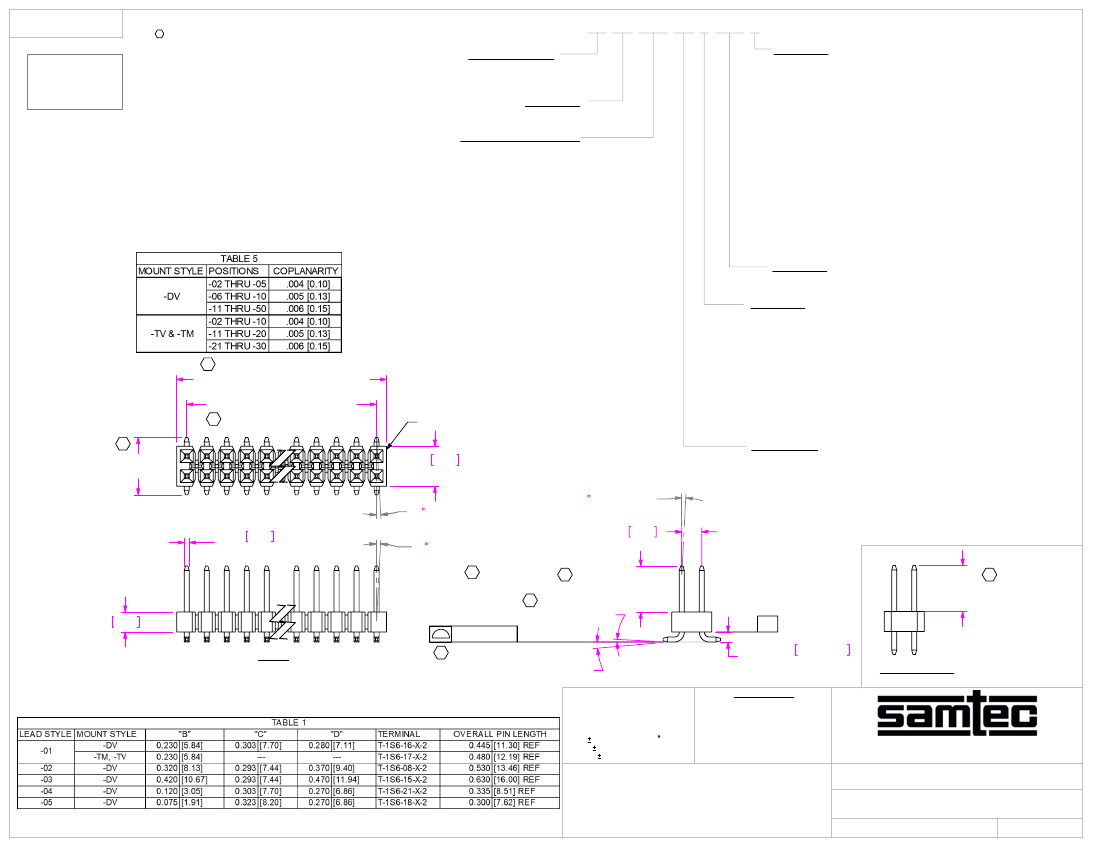

REVISION DR
DO NOT
SCALE FROM
THIS PRINT
NOTES:
1.
C
REPRESENTS A CRITICAL DIMENSION.
2. MAXIMUM POST HEIGHT VARIATION: .005[0.13].
3. LOAD PARTS POS 1 IN SAME DIRECTION AS ARROW.
4. TUBE POSITIONS 03 THRU 50.
5. TAPE & REEL AVAILABLE ON POSITION 02 THRU 28 ONLY.
LEADS MAY NOT BE VISIBLE FOR CUSTOMER'S VISUAL
INSPECTION ON SMALLER POSITIONED PARTS WHEN USED
WITH THE -P OR -M OPTIONS.
6. MEASURE AT BEND RADIUS.
7. MINIMUM PUSHOUT FORCE: 3 LBS.
8. FOR -TV USE T-31724-01.
9. DUE TO THE HIGH AMOUNT OF INSERTION FORCE NEEDED,
THE -LC OPTION IS NOT COMPATIBLE WITH AUTO PLACEMENT.
SAMTEC RECOMMENDS MANUAL PLACEMENT FOR ALL
ASSEMBLIES WITH THE -LC OPTION.
10. ONLY AVAILABLE ON -01-DV OPTION, MATES ONLY WITH
SSM, SSW, SSQ, BCS, ESW AND ESQ.
11. MAXIMUM ALLOWABLE CUT FLASH .010[0.25],
.015[0.38] ALLOWED TOWARDS TAILS.
12. THIS DIMENSION TO BE MEASURED RELATIVE TO DATUM -Z-.
13. -FR OPTIONS WILL BE SHIPPED AT THE MAX QUANTITY PER REEL,
BASED ON OPTIONS SELECTED.
TSM-1XX-XX-XXX-XX-X-XXX-X
No OF POSITIONS
-02 THRU -50
LEAD STYLE
(SEE TABLE 1)
PLATING SPECIFICATION
-T: MATTE TIN ON ENTIRE PIN.
-S: 30µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL.
-G: 10µ" SELECTIVE GOLD IN CONTACT AREA,
3µ" SELECTIVE GOLD ON TAIL.
-L: 10µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL.
-TL: TIN/LEAD (90/10) ON ENTIRE PIN.
-STL: 30µ" SELECTIVE GOLD IN CONTACT AREA,
TIN/LEAD (90/10) ON TAIL.
-F: 3µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL.
-H: 30µ" SELECTIVE GOLD IN CONTACT AREA,
3µ" SELECTIVE GOLD ON TAIL.
-TM: MATTE TIN ON ENTIRE PIN.
-SM: 30µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL.
-LM: 10µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL.
-FM: 3µ" SELECTIVE GOLD IN CONTACT AREA,
MATTE TIN ON TAIL.
-SS: 30µ" STRIPE SELECTIVE GOLD IN CONTACT
AREA, MATTE TIN ON TAIL. (SEE NOTE 10)
OPTION #3
(NOT AVAILABLE WITH -TV & -TM MOUNT STYLES)
-P: PICK AND PLACE PAD
(POS -04 THRU -36, 50 USE PPP-06,
SEE FIG4, SHT 2)
(POS -02, USE PPP-81, SEE FIG 9, SHT 2)
(POS -03, USE PPP-86, SEE FIG 10, SHT 2)
(AVAILABLE ON POS -02 & -03 WITH -TR & -FR OPTION ONLY)
-M: METAL PICK AND PLACE PAD
*
* FOR EXISTING CUSTOMERS ONLY
(USE LMP-01, SEE FIG 5, SHT 2)
(NOT RECOMMENDED WITH -T OR -TM PLATING)
(LEAD STYLES -01 & -04 ONLY)
(AVAILABLE ON POS 04 THRU 36)
(AVAILABLE ON POS 02 AND 03 WITH -TR & -FR
OPTION ONLY, SEE NOTE 5)
-TR: TAPE AND REEL (SEE FIG 8, SHT 3)
(02 THRU 28 POS)
-FR: FULL REEL QTY. TAPE & REEL (SEE FIG 8, SHT 3)
(02 THRU 28 POS)(SEE NOTE 13)
OPTION #2
POLARIZED POSITION
SPECIFY OMITTED PIN
OPTION #1
(AVAILABLE FOR -DV MOUNT STYLE ONLY)
-LC: LOCKING CLIP (SEE FIG 2, SHT 2)
(USE LC-05-TM)
(-03 THRU -36 POS, USE 2 PER STRIP)
(-02 POS, USE 1 PER STRIP)
(USE RTSM-XX-DVU)
(SEE NOTE 9)
-A: ALIGNMENT PIN (SEE FIG 3, SHT 2)
(FOR MOLDED TO POSITION, USE RTSM-XX-DVU-XX BODY)
(FOR STAKED, USE RTSM-50-DVU BODY, 5 POS MIN)
(LEAVE BLANK FOR NO HOLD DOWN OPTION)
USE RTSM-50-DVU SEE FIG 1, CAN BE CUT TO POSITION)
MOUNT STYLE
-DV: DOUBLE VERTICAL
* -TV: TRIPLE VERTICAL (-02 THRU -30 ONLY)
(USE HTSW-50-T-LCP, SEE NOTE 8)
-TM: TRIPLE MIXED TECHNOLOGY (-02 THRU -30 ONLY)
(USE HTSW-50-T-LCP, AVAILABLE ON -01 LEAD STYLE ONLY)
C
+.000[0.00]
(NO OF POS x .100[2.54])
-.015[0.38]
(NO OF POS -1) x .100[2.54]
C
C
02
RTSM-50-DVU
.200 5.08
REF
"C" MAX
(SEE TABLE 1)
01 03
.025 0.64 SQ
REF (TYP)
5 MAX SWAY
(EITHER DIRECTION)
2 MAX SWAY
(EITHER DIRECTION)
C
2 MAX SWAY
(EITHER DIRECTION)
.100 2.54
* = FOR EXISTING CUSTOMERS ONLY
C
C
3° (SEE NOTE 12)
"B"
(SEE TABLE 1
& NOTE 2)
-Z-
.050±.010 1.27±0.25
(TYP)(SEE NOTE 6)
*
PROPRIETARY NOTE
*
C
"B"
(SEE TABLE 1
& NOTE 2)
.100 2.54 REF
SEE TABLE 5
TSM-1XX-XX-XXX-DV SHOWN
FIG 1
C
5° (SEE NOTE 12)
UNLESS OTHERWISE SPECIFIED,
DIMENSIONS ARE IN INCHES.
TOLERANCES ARE:
DECIMALS
-DV MOUNT STYLE
THIS DOCUMENT CONTAINS CONFIDENTIAL AND
PROPRIETARY INFORMATION AND ALL DESIGN,
MANUFACTURING, REPRODUCTION, USE, PATENT RIGHTS
AND SALES RIGHTS ARE EXPRESSLY RESERVED BY SAMTEC,
INC. THIS DOCUMENT SHALL NOT BE DISCLOSED, IN WHOLE
OR PART, TO ANY UNAUTHORIZED PERSON OR ENTITY NOR
REPRODUCED, TRANSFERRED OR INCORPORATED IN ANY
OTHER PROJECT IN ANY MANNER WITHOUT THE EXPRESS
WRITTEN CONSENT OF SAMTEC, INC.
IN-PROCESS
.XX: .01 [.3]
2
.XXX: .005 [.13]
.XXXX: .0020 [.051]
ANGLES
520 PARK EAST BLVD, NEW ALBANY, IN 47150
PHONE: 812-944-6733
FAX: 812-948-5047
e-Mail info@SAMTEC.com
code 55322
DESCRIPTION:
DWG. NO.
MATERIAL:
DO NOT SCALE DRAWING
SHEET SCALE: 2:1
INSULATOR: LCP, UL94VO, COLOR: BLACK
TERMINAL: PHOS BRONZE
DOUBLE ROW GULLWING ASM
F:\DWG\MISC\MKTG\TSM-1XX-XX-XXX-XX-X-XXX-X-MKT.SLDDRW
BY:
BRYANT
TSM-1XX-XX-XXX-XX-X-XXX-X
04/24/1991
SHEET
1
OF
3
