Power TOPLED long life
Enhanced optical Power LED (ThinGaN)
Lead (Pb) Free Product - RoHS Compliant
LW ETSG
Released
Besondere Merkmale
•
Gehäusetyp:
weißes PLCC-4 Gehäuse,
eingefärbter diffuser Silikon - Verguss
•
Besonderheit des Bauteils:
erhöhte
Lebensdauer bis zu 50.000 Stunden bei 25°C
durch verbesserten Verguss
•
Farbort:
x = 0,33, y = 0,33 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
5600 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
Technologie:
ThinGaN
•
optischer Wirkungsgrad:
55 lm/W bei 30 mA
•
Gruppierungsparameter:
Lichtstärke,
Farbort, Durchlassspannung
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 2
•
Gurtung:
8 mm Gurt mit 2000/Rolle,ø180 mm
oder 8000/Rolle, ø330 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
•
Erweiterte Korrosionsfestigkeit:
Details siehe
Seite 12
Anwendungen
• Hinterleuchtung (Schalter, Tasten, Displays,
Werbebeleuchtung)
• LCD Hinterleuchtung
• Ersatz von Kleinst-Glühlampen
• Leselampen
• Rettungsnotleuchten
• Markierungsbeleuchtung (z.B. Stufen, Flucht-
wege, u.ä.)
• Scanner
• Ersatz für Blitzlampen in Digitalkameras
Features
•
package:
white PLCC-4 package,
colored
diffused
silicone resin
•
feature of the device:
long lifetime up to
50.000 hours at 25°C due to enhanced resin
material
•
color coordinates:
x = 0.33, y = 0.33 acc. to
CIE 1931 (white)
•
typ. color temperature:
5600 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°)
•
technology:
ThinGaN
•
optical efficiency:
55 lm/W at 30 mA
•
grouping parameter:
luminous intensity,
color coordinates, forward voltage
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
reflow soldering
•
preconditioning:
acc. to JEDEC Level 2
•
taping:
8 mm tape with 2000/reel, ø180 mm
or 8000/reel, ø330 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
•
Superior Corrosion Robustness:
details see
page 12
Applications
• backlighting (switches, keys, displays,
illuminated advertising)
• LCD backlighting
• substitution of micro incandescent lamps
• reading lamps
• emergency lighting
• marker lights (e.g. steps, exit ways, etc.)
• scanners
• substitution of strobe light in digital cameras
2012-04-24
1
LW ETSG
Bestellinformation
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 19
Lichtstrom
2)
Seite 19
Bestellnummer
Type
Luminous
Intensity
1)
page 19
I
F
= 30 mA
I
V
(mcd)
Luminous
Flux
2)
page 19
I
F
= 30 mA
Φ
V
(mlm)
5050(typ.)
Ordering Code
LW ETSG-AABA-JKPL-1 white
1120 …2240
Q65111A0196
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 7
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LW ETSG-AABA-JKPL-1 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen AA,
AB oder BA enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LW ETSG-AABA-JKPL-1 bedeutet, dass auf dem Gurt nur eine der
Farbortgruppen -JK bis -PL enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro
Gurt wird nur eine Durchlassspannungsgruppe geliefert. Z.B.: LW ETSG-AABA-JKPL-1 bedeutet, dass nach
Durchlassspannung gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -3, -4 oder -5
enthalten (siehe
Seite 7
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt
werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 7
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LW ETSG-AABA-JKPL-1 means that only one group AA, AB or BA will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LW ETSG-AABA-JKPL-1 means that only
1 chromaticity coordinate group -JK to -PL will be shippable.
In order to ensure availability, single chromaticity coordinate groups will not be orderable (see
page 5
for
explanation).
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage
groups will be shipped on any one reel. E.g. LW ETSG-AABA-JKPL-1 means that only 1 forward voltage group
-3, -4 or -5 will be shippable. In order to ensure availability, single forward voltage groups will not be
orderable(see
page 7
for explanation).
1
2012-04-24
2
LW ETSG
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
S
=25°C)
Stoßstrom
Surge current
t
≤
10
µ
s,
D
= 0.005,
T
S
=25°C
Sperrspannung
Reverse voltage
(
T
S
=25°C)
Symbol
Symbol
Wert
Value
– 40 … + 110
– 40 … + 110
+ 125
Einheit
Unit
°C
°C
°C
T
op
T
stg
T
j
T
j
I
F
(min.)
I
F
I
FM
>150 for short
°C
term applications
50
5
300
mA
mA
mA
V
R
not designed for V
reverse operation
2012-04-24
3
LW ETSG
Kennwerte
Characteristics
(
T
S
= 25 °C)
Bezeichnung
Parameter
Symbol
Symbol
Wert
Value
0.33*
Einheit
Unit
–
Farbkoordinate x nach CIE 1931
5)
Seite 19
(typ.) x
5)
page 19
Chromaticity coordinate x acc. to CIE 1931
I
F
= 30 mA
(typ.) y
Farbkoordinate y nach CIE 1931
5)
Seite 19
5)
page 19
Chromaticity coordinate y acc. to CIE 1931
I
F
= 30 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
5)
Seite 19
Forward voltage
5)
page 19
I
F
= 30 mA
Sperrstrom
Reverse current
V
R
= 5 V
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
3)
Seite 19
Junction/ambient
3)
page 19
Sperrschicht/Lötpad
Junction/solder point
* Einzelgruppen siehe Seite 5 und 6
Individual groups on page 5 and 6
0.33*
–
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
2
ϕ
120
2.9*
3.3
3.8
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
not designed for
µ
A
reverse operation
µ
A
(max.)
(max.)
R
th JA
R
th JS
300*
180*
K/W
K/W
**
R
th
(max) basiert auf statistischen Werten
R
th
(max) is based on statistic values
2012-04-24
4
LW ETSG

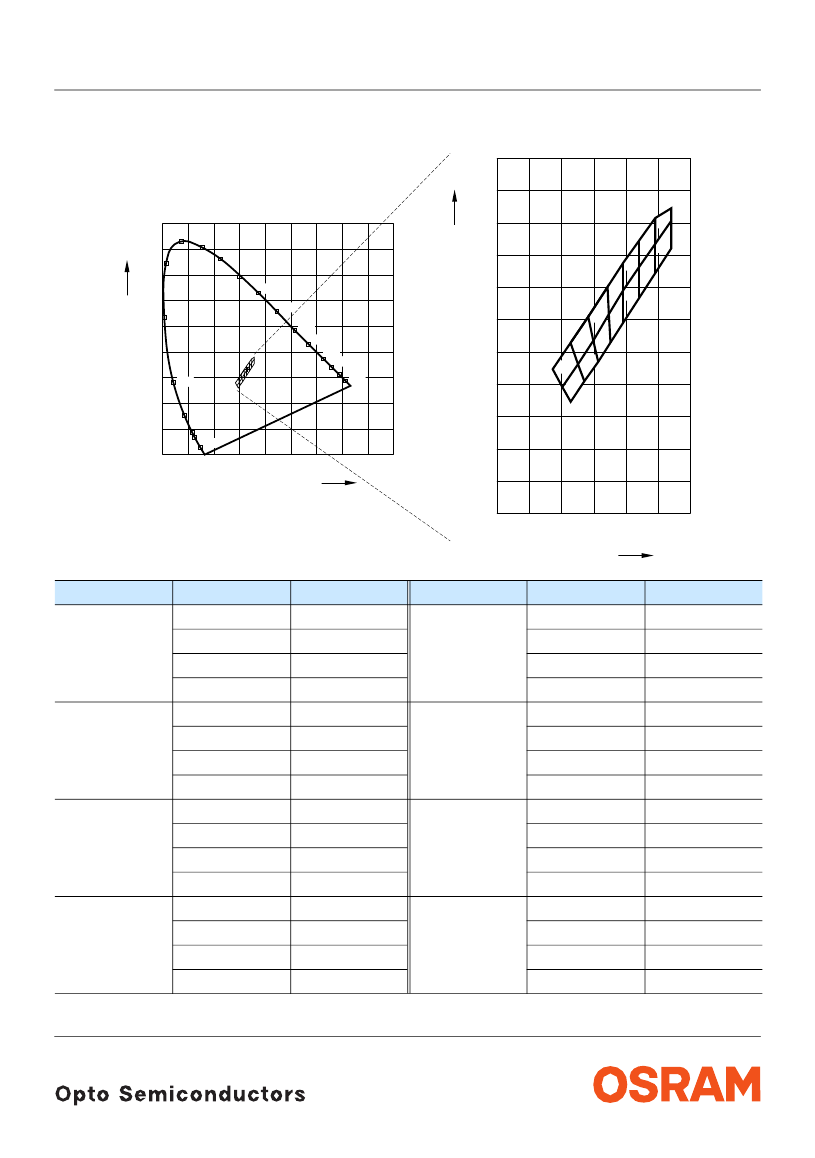

Farbortgruppen
4)
Seite 19
Chromaticity Coordinate Groups
4)
page 19
-
0.41
Cy
0.9
Cy 0.8
510
0.39
0.37
PL
OL
PK
520
530
540
550
560
0.35
0.33
570
580
590
600
610
620
630
ML
NL
0.7
0.6
0.5
0.4
500
OK
+
NK
0.31
KL
LL MK
LK
0.29
JL
E
0.3
0.2
0.1
0
0
490
480
470
460
450
KK
0.27
0.25
0.23
0.21
JK
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
Cx
0.31
0.25
0.29
0.33
0.35
Cx
0.27
OHL04145
Group
JK
Cx
0,296
0,291
0,3005
0,3045
Cy
0,259
0,268
0,2825
0,2715
0,268
0,279
0,2955
0,2825
0,2715
0,2825
0,297
0,284
0,2825
0,2955
0,312
0,297
5
Group
NK
Cx
0,3288
0,3288
0,3386
0,3386
Cy
0,3081
0,3282
0,3426
0,3235
0,3282
0,3453
0,3591
0,3426
0,3235
0,3426
0,3571
0,3388
0,3426
0,3591
0,373
0,3571
JL
0,291
0,285
0,296
0,3005
NL
0,3288
0,3288
0,3386
0,3386
KK
0,3045
0,3005
0,31
0,313
OK
0,3386
0,3386
0,3484
0,3484
KL
0,3005
0,296
0,307
0,31
OL
0,3386
0,3386
0,3484
0,3484
2012-04-24
0.37
0.19
