A2004WRB-2X11P

Description
Board Connector, 22 Contact(s), 2 Row(s), Male, Right Angle, 0.079 inch Pitch, Solder Terminal, Guide Slot, White Insulator, Receptacle
CategoryThe connector    The connector
File Size99KB,1 Pages
ManufacturerJoint Tech Electronic Industrial Co., Ltd.
Download Datasheet Parametric View All

A2004WRB-2X11P Overview

Board Connector, 22 Contact(s), 2 Row(s), Male, Right Angle, 0.079 inch Pitch, Solder Terminal, Guide Slot, White Insulator, Receptacle

A2004WRB-2X11P Parametric

Parameter NameAttribute value
Objectid304427037
Reach Compliance CodeUnknown
ECCN codeEAR99
Is SamacsysN
body width0.197 inch
subject depth0.374 inch
body length0.945 inch
Terminal length0.118 inch
Connector typeBOARD CONNECTOR
Contact point genderMALE
insulator materialPOLYAMIDE
Installation methodRIGHT ANGLE
Installation typeBOARD
Rated current (signal)3 A
Terminal pitch2.0066 mm
Body/casing typeRECEPTACLE
Contact resistance10 mΩ
PCB row number2
Number of rows loaded2
Total number of contacts22
Contact to complete cooperationSN
Plug contact pitch0.079 inch
Installation option 2LOCKING
PCB contact row spacing2.0066 mm
Termination typeSOLDER
contact modeRECTANGULAR
Insulator colorWHITE
Mixed contactsNO
Contact completed and terminatedTIN
Contact styleSQ PIN-SKT
Number of connectorsONE
PCB contact patternRECTANGULAR
Contact materialBRASS
Match contact row spacing0.079 inch
Installation option 1GUIDE SLOT
Dielectric withstand voltage800VAC V
Filter functionNO
Insulation resistance1000000000 Ω
polarization keyPOLARIZED HOUSING
Maximum operating temperature85 °C
Minimum operating temperature-25 °C
GuidelineUL

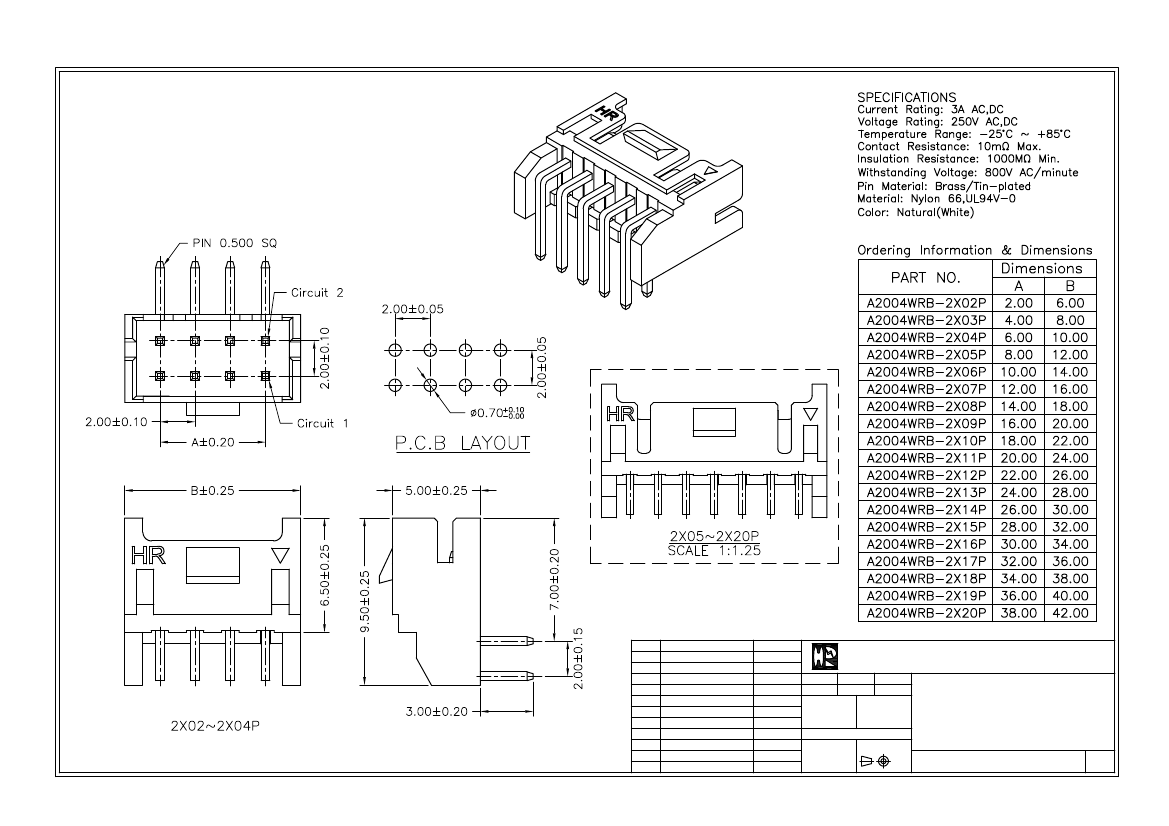

JOINT TECH ELECTRONIC IND. CO., LTD.
JOY DAY INDUSTRIAL CO., LTD.
UNIT
SCALE
SHEET
TITLE:
mm
1 of 1
APPROVED BY
DRAWN BY
歐½小強
謝瑞清
2008.01.08 2008.01.08
GENERAL TOLERANCE
ANGLE±
X.X±0.25
X.XX±0.15
DRAW NO.:
X.XXX±0.05
A2004WRB-2XNP
2.00mm PITCH
90°WAFER
REV.
A1
A1
A0
REVISE
NEW RELEASE
2008.06.02
2008.01.08
REV.
DESCRIPTION
DATE
