1206 (3216) drahtgewickelt
(AgPd/Ni/Sn Metallisierung)
1206 (3216) wire-wound
(AgPd/Ni/Sn Metallisation)
- 64 -
Allgemeine Eigenschaften und
technische Informationen zu den
drahtgewickelten SMD-Spulen
Bauform 1206 / Baureihe 5403
Die Baugröße 1206 ist für die Pad Layouts 1206 und
1210 geeignet.
General Characterisitics and
Technical Information of
wire-wound SMD Inductors
Size 1206 / Series 5403
Size 1206 is suitable for pad layouts 1206 and 1210.
Symbol
Symbol
Induktivität
Inductance
Toleranz
Tolerance
Minimale Güte
Minimum Q-factor
Eigenresonanzfrequenz
Self resonance frequency
Max. Gleichstromwiderstand
Max. DC resistance
Nennstrom (bez. auf 85 °C)
Nominal Current (ref. To 85 °C)
Zulässiger Betriebstemperaturbereich
permissable operating temperature range
L
Material des Spulenkerns / Material of the coil core
Keramik / Ceramic
Ferrit / Ferrite
3,3 ... 1200 nH
1,5 ... 18 µH
-
2/5/10/20 %
1)
2/5/10/20 %
1)
Q
min
f
res , min
R
DC, max
I
N
-
30 ... 45
25 ... 16
> 5000 ... 430 MHz
260 ... 95 MHz
40 ... 3200 mΩ
1200 ... 9000 mΩ
1000 ... 220 mA
2)
320 ... 130 mA
2)
- 55 ... 125° C
1)
Standard-Toleranzen - engere Toleranzen auf Anfrage
Standard tolerances - tighter tolerances on request
2)
Nennstrom (max) bis 85° C Umgebungstemperatur
maximum rated current at ambient temperature 85° C
- 65 -
Technische Informationen
Baugröße 1206 / Baureihe 5403
drahtgewickelt:

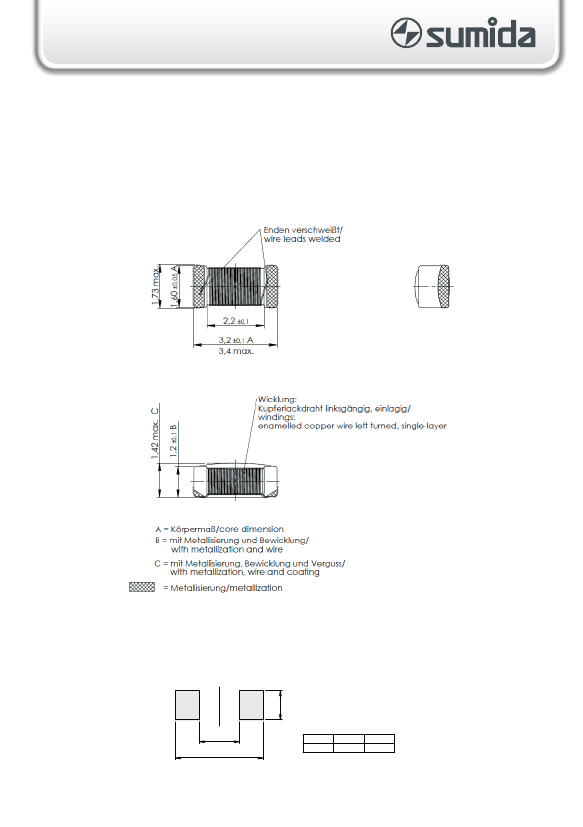

Bauteilabmessungen und Pad-Layout-Empfehlung
Technical Details
Size 1206 / Series 5403
wire-wound:
Component Dimensions and Pad Layout
Recommendation
Layoutempfehlung / Layout recommendation
a
b
c
a
2,0 ... 2,2
b
3,8 ... 4,2
c
1,6 ... 2,0
Maße / Dimensions (mm)
- 66 -
Bestellhinweise:
Erklärung des Artikelnummern-Schlüssels
Ordering Instructions:
Explanation of Part Code
5403
Bezeichnung / Designation
(Baugröße 1206 / Size 1206)
27 0
*
* **
Verpackungseinheit gegurtet
packing unit tape & reel
00 = Rollen Ø 180 mm - 3.000 Stück
Reels Ø 180 mm - 3.000 pcs.
03 = Rollen Ø 330 mm - 10.000 Stück
Reels Ø 330 mm - 10.000 pcs.
Induktivität L / Inductance L
Multiplikator für L: 10
x
Multiplier for L: 10
x
(Beispiel / example 27 nH)
05 = Rollen Ø 180 mm - 500 Stück
Reels Ø 180 mm - 500 pcs.
Induktivitäts-Toleranz
Inductance Tolerance
1 ± 20 %
2 ± 10 %
3±5%
4±2%
Lieferform / Delivery Form
2 Standard, gegurtet
Standard, tape & reel
4 vergossen, gegurtet
coated, tape & reel
Bestellbeispiel / Ordering examples:
Chipspule / Chip Coil 1206, 270 nH, Tol. 5 %
vergossen gegurtet (3.000 Sütck)
coated, tape & reel (3.000 pcs.)
= 5403 271 34 00
Chipspule / Chip Coil 1206, 18000 nH, Tol. 10 %
standard gegurtet (10.000 Stück)
standard, tape & reel (10.000 pcs.) = 5403 183 22 03
- 67 -
Elektrische Eigenschaften
Baugröße 1206 / Baureihe 5403
drahtgewickelt:
Artikel-Nr.
Order No.
5403 030 ** **
5403 060 ** **
5403 120 ** **
5403 150 ** **
5403 180 ** **
5403 220 ** **
5403 270 ** **
5403 330 ** **
5403 390 ** **
5403 470 ** **
5403 560 ** **
5403 680 ** **
5403 820 ** **
5403 101 ** **
5403 121 ** **
5403 151 ** **
5403 181 ** **
5403 221 ** **
5403 271 ** **
5403 331 ** **
5403 391 ** **
5403 471 ** **
5403 561 ** **
5403 681 ** **
5403 821 ** **
5403 102 ** **
5403 122 ** **
5403 152 ** **
5403 182 ** **
5403 222 ** **
5403 272 ** **
5403 332 ** **
5403 392 ** **
5403 472 ** **
5403 562 ** **
5403 682 ** **
5403 822 ** **
5403 103 ** **
5403 123 ** **
5403 153 ** **
5403 183 ** **
Electrical Parameters
Size 1206 / Series 5403
wire-wound:
L
Qmin fL,Q fres,min RDC,max IN,max
Tol.
[nH]
[MHz] [MHz]
[mΩ]
[mA]
[%]
3,3
30
100
>5000
40
1000
10/20
6,8
30
100
>5000
50
1000
10/20
12
30
100
4000
80
1000
10/20
15
30
100
3200
80
1000
10/20
18
35
100
2800
80
1000 2/5/10/20
22
35
100
2300
100
1000 2/5/10/20
27
40
100
2000
110
1000 2/5/10/20
33
40
100
1900
110
1000 2/5/10/20
39
40
100
1800
130
1000 2/5/10/20
47
40
100
1400
130
1000 2/5/10/20
56
35
100
1400
230
840 2/5/10/20
68
40
100
1300
230
570 2/5/10/20
82
40
100
1200
210
660 2/5/10/20
100
40
100
1100
230
660 2/5/10/20
120
40
100
1000
290
570 2/5/10/20
150
45
100
970
300
530 2/5/10/20
180
35
50
880
400
450 2/5/10/20
220
35
50
850
470
430 2/5/10/20
270
35
50
800
500
420 2/5/10/20
330
35
50
710
620
410 2/5/10/20
390
35
50
650
820
410 2/5/10/20
470
35
50
640
1100
290 2/5/10/20
560
30
35
560
1300
280 2/5/10/20
680
30
35
540
1500
270 2/5/10/20
820
30
35
470
1800
260 2/5/10/20
1000 30
35
450
2800
230 2/5/10/20
1200 30
35
430
3200
220 2/5/10/20
1500 25
7,9
260
1200
320 2/5/10/20
1800 25
7,9
250
1200
320 2/5/10/20
2200 25
7,9
240
1300
300 2/5/10/20
2700 25
7,9
230
1400
300 2/5/10/20
3300 25
7,9
200
1500
280 2/5/10/20
3900 25
7,9
190
1900
280 2/5/10/20
4700 25
7.9
170
2200
280 2/5/10/20
5600 25
7,9
160
2400
260 2/5/10/20
6800 25
7,9
150
2800
240 2/5/10/20
8200 25
7.9
130
3100
220 2/5/10/20
10000 25
7,9
120
4000
200 2/5/10/20
12000 18
2,5
110
4600
200 2/5/10/20
15000 16
2,5
100
8200
160 2/5/10/20
18000 16
2,5
95
9000
130 2/5/10/20
Alle Werte bis 1200 nH auf Keramikkern
Die Werte ab 1500 nH auf Ferritkern
Messgeräte siehe Allgemeine Hinweise
All values up to 1200 nH on ceramic core
The values from 1500 nH on ferrite core
Test Equipment see General Information
- 68 -
Ferrit / Ferrite
Keramik / Ceramics
