89CNQ135A-G

Description
Rectifier Diode, Schottky, 1 Phase, 2 Element, 80A, Silicon, GREEN, PLASTIC, PRM2, 3 PIN
CategoryDiscrete semiconductor    diode
File Size244KB,5 Pages
ManufacturerSENSITRON
Websitehttp://www.sensitron.com/
Environmental Compliance
Download Datasheet Parametric Compare View All

89CNQ135A-G Overview

Rectifier Diode, Schottky, 1 Phase, 2 Element, 80A, Silicon, GREEN, PLASTIC, PRM2, 3 PIN

89CNQ135A-G Parametric

Parameter NameAttribute value
Is it lead-free?Lead free
Is it Rohs certified?conform to
MakerSENSITRON
package instructionR-PSFM-F3
Contacts3
Manufacturer packaging codePRM2
Reach Compliance Codecompliant
ECCN codeEAR99
Other featuresFREE WHEELING DIODE, HIGH RELIABILITY, LOW POWER LOSS
applicationEFFICIENCY
Shell connectionCATHODE
ConfigurationCOMMON CATHODE, 2 ELEMENTS
Diode component materialsSILICON
Diode typeRECTIFIER DIODE
JESD-30 codeR-PSFM-F3
Humidity sensitivity level1
Maximum non-repetitive peak forward current708 A
Number of components2
Phase1
Number of terminals3
Maximum operating temperature175 °C
Minimum operating temperature-65 °C
Maximum output current80 A
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formFLANGE MOUNT
Peak Reflow Temperature (Celsius)NOT SPECIFIED
Certification statusNot Qualified
surface mountYES
technologySCHOTTKY
Terminal formFLAT
Terminal locationSINGLE
Maximum time at peak reflow temperatureNOT SPECIFIED
Base Number Matches1
SENSITRON
SEMICONDUCTOR
Technical Data
Data Sheet 3774, Rev. A

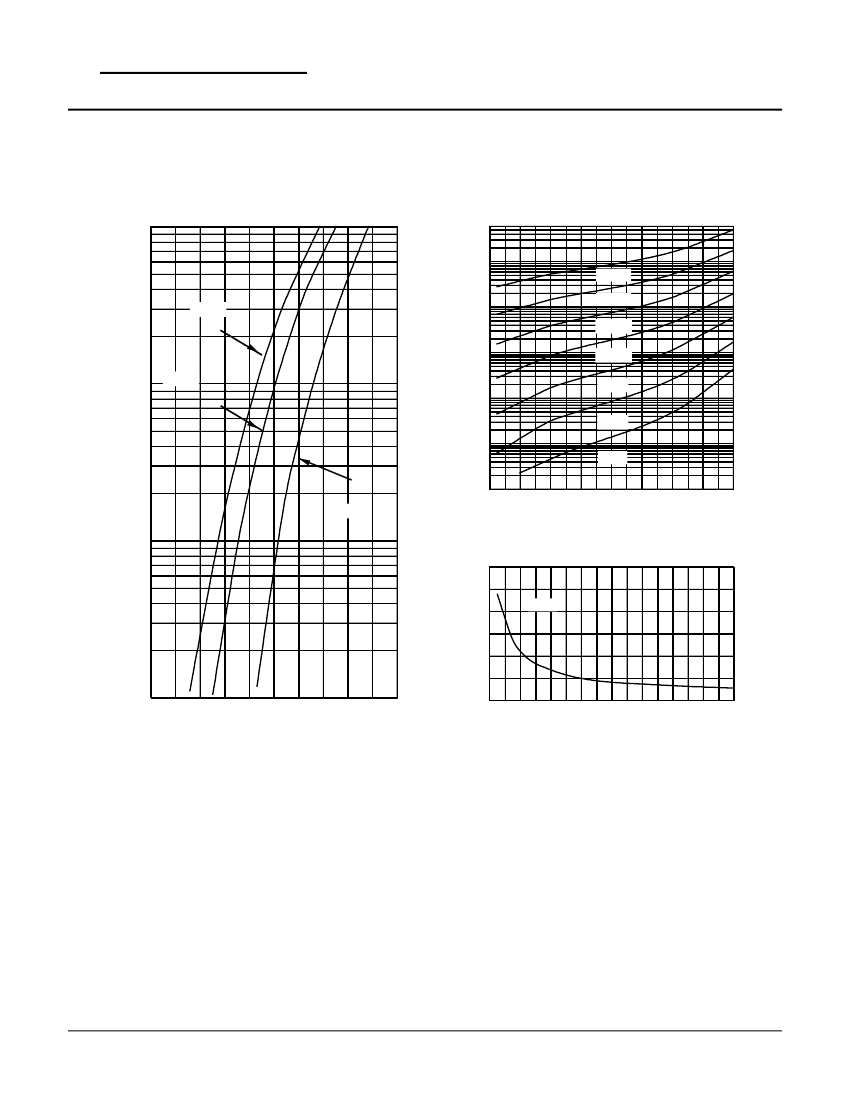

89CNQ...SERIES-G
Green Products
ULTRA LOW REVERSE LEAKAGE
PLASTIC POWER SCHOTTKY RECTIFIER
(135V - 150V, 80A)
Applications:
Switching
power supply
Converters
Free-Wheeling
diodes
Polarity
protection diode
Features:

Ultra low Reverse Leakage Current
Soft Reverse Recovery at Low and High Temperature
Low Forward Voltage Drop and 175
°
C Operation
Low Power Loss, High Efficiency
High Surge Capacity
Guard Ring for Enhanced Durability and Long Term Reliability
Guaranteed Reverse Avalanche Characteristics
Green Products in Compliance with the RoHS Directive

A-G







 L-G















 M-G
























































































221 West Industry Court
!
Deer Park, NY 11729-4681
!
(631) 586-7600 FAX (631) 242-9798

World Wide Web Site - http://www.sensitron.com
E-Mail Address - sales@sensitron.com
