DISPLIX Blackprint
Data Sheet
Version
1.5
LRTB GRTG
Das Bauteil ist speziell für den Einsatz in
Vollfarb-Videoleinwänden entwickelt worden.
Die 6-lead Technologie läßt eine unabhängige
Ansteuerung aller Chips zu und bietet dadurch
eine additive Farbmischung. Das weiße
Gehäuse mit schwarzer Oberfläche bietet hohe
Intensität bei gutem Kontrast.
This device is especially designed for full color
video walls. The 6-lead technology admits an
additive mixture of color stimuli by
independent driving of each chip. The white
package with black surface offers high
luminous intensity and good contrast.
Merkmale
•
Gehäusetyp:
weißes PLCC-6 Gehäuse, diffuser
Silikon Verguss
Features
•
package:
white PLCC-6 package, diffused
silicone resin
•
Farbe:
Rot/True Grün/Blau,
625 nm (rot),
528 nm (true grün), 470 nm (blau)
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
color:
red/true green/ blue,
625 nm (red),
528 nm (true green), 470 nm (blue)
•
viewing angle:
Lambertian Emitter (120°)
•
Lötmethode:
Reflow lötbar
•
Vorbehandlung:
nach JEDEC Level 3
•
ESD-Festigkeit:
ESD -sensitives Bauteil
•
soldering methods:
reflow solderable
•
preconditioning:
acc. to JEDEC Level 3
•
ESD-withstand voltage:
ESD sensitive device
Hauptanwendungen
• Videoleinwände
• Vollfarb-Displays
Main Applications
• video walls in outdoor areas
• full color displays
2015-06-30
1
LRTB GRTG
Bestellinformation
Ordering Information
Typ
Emissionsfarbe
Lichtstärke
1)
Seite 26
Type
Color of Emission
Luminous Intensity
1)
page 26
I
F
= 20 mA
I
V
(mcd)
red
true green
1323 …2800
297 …529
blue
669 …1323
LRTB GRTG
red
true green
blue
Bestellinformation
Ordering Information
Typ
Type
LRTB GRTG-UZVY-1+AVBV-29+TTTY-49
Anm:
Bestellnummer
Ordering Code
Q65111A6834
Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 7
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro Gurt
geliefert. Z.B.: LRTB GRTG-UZVY-1+AVBV-29+TTTY-49 bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
UZ bis VY enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Wellenlängengruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Wellenlängengruppe geliefert. Z.B.: LRTB GRTG-UZVY-1+AVBV-29+TTTY-49 bedeutet, dass auf dem Gurt nur eine
der Wellenlängengruppen -2, -3, -4, -5, -6, -7, -8 oder -9 enthalten ist (siehe
Seite 8
für nähere Information). Z.B.:
LRTB GRTG-UZVY-1+AVBV-29+TTTY-49 bedeutet, dass das Bauteil innerhalb der auf
Seite 4
spezifizierten Grenzen
geliefert wird.
Um die Liefersicherheit zu gewährleisten, können einzelne Wellenlängengruppen nicht bestellt werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 7
for
explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each reel). E.g.
LRTB GRTG-UZVY-1+AVBV-29+TTTY-49 means that only one group UZ to VY will be shippable for any one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where wavelength groups are measured and binned, single wavelength groups will be
shipped on any one reel. E.g. LRTB GRTG-UZVY-1+AVBV-29+TTTY-49 means that only 1 wavelength group -2, -3, -4,
-5, -6, -7, -8 or -9 will be shippable (see
page 8
for explanation). E.g. LRTB GRTG-UZVY-1+AVBV-29+TTTY-49 means
that the device will be shiped within the specified limits as stated on
page 4.
In order to ensure availability, single wavelength groups will not be orderable.
2015-06-30
2
LRTB GRTG
.
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Symbol
Symbol
red
Werte
Values
true
green
blue
Einheit
Unit
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlassstrom
Forward current
(
T
S
=25°
C)
Pulsstrom
Pulse current
t
p
= 10
µ
s,
D
= 0.125,
T
S
=85°C
Sperrspannung
2) Seite 26
Reverse voltage
2)
page 26
(
T
S
=25°
C)
(min.)
(max.)
T
op
T
stg
T
j
I
F
-
30
100
– 40 … + 100
– 40 … + 100
+ 110
5
50
100
100
°
C
°
C
°
C
mA
I
FM
mA
V
R
12
5
V
2015-06-30
3
LRTB GRTG
Kennwerte
Characteristics
(
T
S
= 25 °
C)
Bezeichnung
Parameter
Symbol
Symbol
red
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
3) Seite 26
Dominant wavelength
3)
page 26
I
F
= 20 mA
Spektrale Bandbreite bei 50 %
I
rel max
Spectral bandwidth at 50 %
I
rel max
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
4) Seite 26
Forward voltage
4)
page 26
I
F
= 20 mA
Sperrstrom
Reverse current
V
R
= 5 V (blue / true green); 12 V (red)
Temperaturkoeffizient von
λ
peak
Temperature coefficient of
λ
peak
I
F
= 20 mA; –10°
≤
T
≤
100°
C
C
Temperaturkoeffizient von
λ
dom
Temperature coefficient of
λ
dom
I
F
= 20 mA; –10°
≤
T
≤
100°
C
C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA; –10°
≤
T
≤
100°
C
C
(typ.)
λ
peak
632
Werte
Values
true
green
523
blue
465
nm
Einheit
Unit
(min.)
(typ.)
(max.)
(typ.)
λ
dom
619
625
631
18
518.5
528
546
33
458.5
470
476
25
nm
nm
nm
nm
∆λ
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2ϕ
V
F
V
F
V
F
I
R
I
R
TC
λpeak
120
1.8
2.05
2.4
0.02
10
0.14
120
2.9
3.2
3.7
0.01
10
0.04
120
2.9
3.2
3.7
0.01
10
0.04
Grad
deg.
V
V
V
µA
µA
nm/K
(typ.)
TC
λdom
0.07
0.03
0.02
nm/K
(typ.)
TC
V
– 2.5
– 3.6
– 4.0
mV/K
Wärmewiderstand
Thermal resistance
Sperrschicht/Lötpad
Junction/solder point
* Einzelgruppen siehe
Seite 8
Individual groups on
page 8
**R
th
(max) basiert auf statistischen Werten
R
th
(max) is based on statistic values
(typ.)
(max.)
R
th JS real
R
th JS real
76
86**
80
101**
80
101**
K/W
K/W
2015-06-30
4

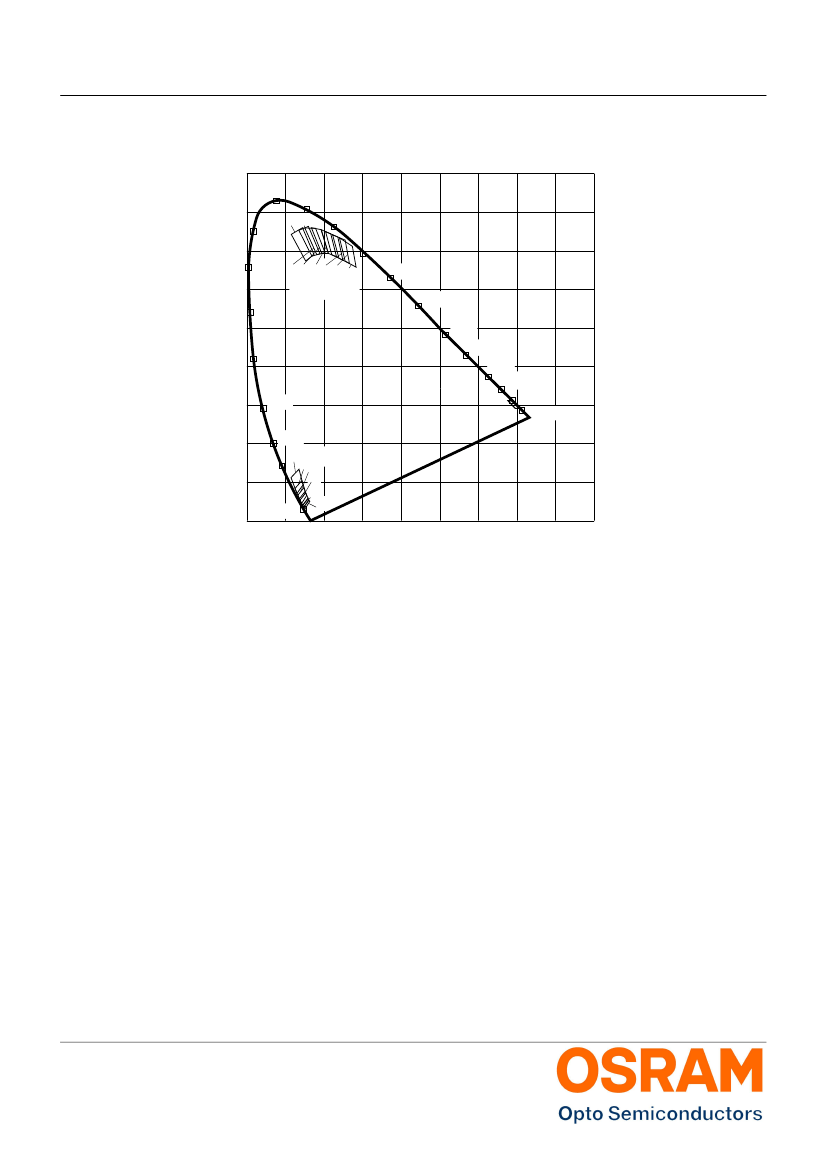

LRTB GRTG
Farbortgruppen
3)
Seite 26
3)
page 26
Chromaticity Coordinate Groups
0.9
520
0.8
0.7
0.6
500
0.5
495
0.4
0.3
0.2
490
530
540
550
505
4 5 67 8 9
true green
560
570
580
590
600
610
620
630
red
510 2 3
7
OHA03875
485
9 8 blue
480
7
6
0.1
5
460 4
0
0
0.1 0.2 0.3
0.4
0.5
0.6
0.7
0.8
0.9
2015-06-30
5
