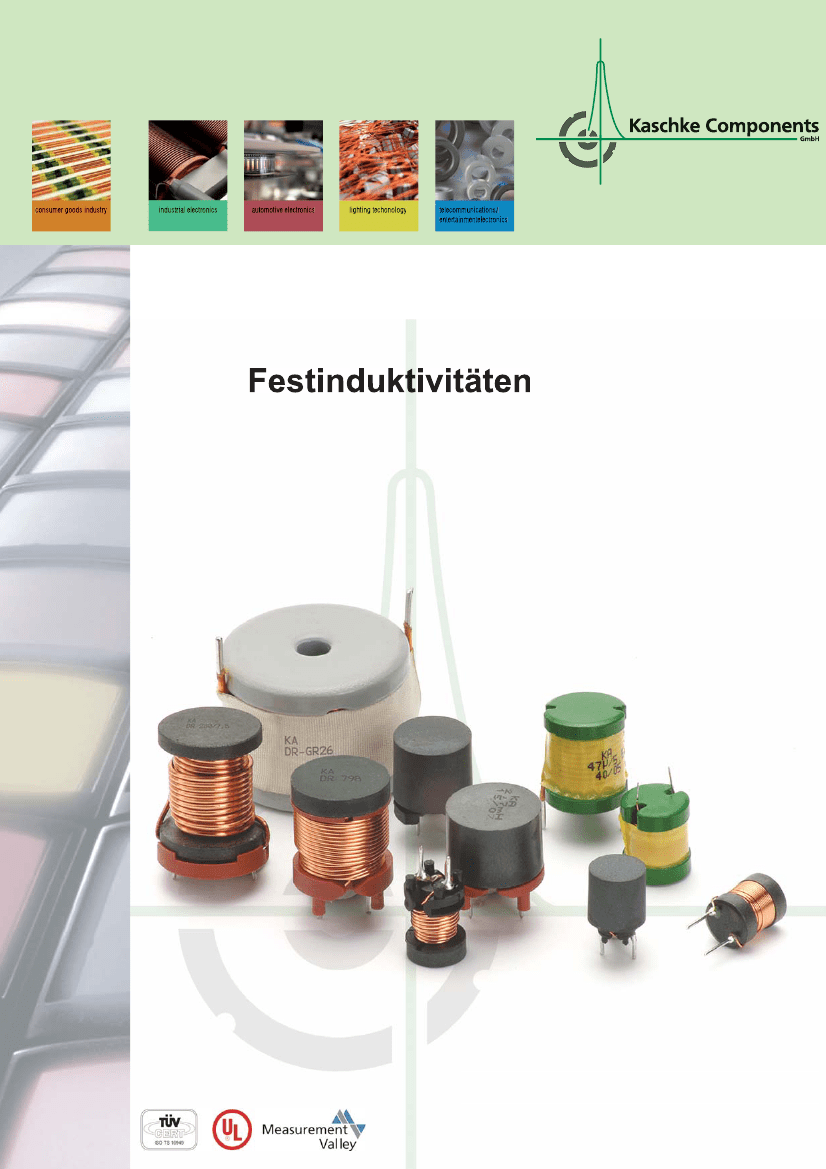

Festinduktivitäten –
Fixed Inductors
Das Kaschke Fertigungsprogramm für induktive Bauelemente
umfasst ein breites Spektrum von Festinduktivitäten, welche sich
hervorragend zur Glättung gleichgerichteter Wechselströme,
Störspannungsunterdrückung und zur Energiespeicherung eignen.
Sie finden vorwiegend Verwendung in elektronischen
Vorschaltgeräten (EVG), HF-Konvertern für Halogenleuchten
sowie Kleinleistungsschaltnetzteilen.
The Kaschke Manufacturing program for inductive components
offers a wide range of fixed inductors, which is suited for the
smoothing of rectified AE currents, noise suppression and energy
storage.
These fixed inductors are mainly applied with electronic ballast,
HF-converters for halogen lamps and low power SMPS.
Die Spezifikation von Festinduktivitäten erfolgt nach folgenden
Merkmalen:
•
•
•
Nenninduktivität
Nennstrom
Gleichstromwiderstand
The specification of fixed inductors is effected by means of the
following characteristics:
•
•
•
Rated inductance
Rated current
DC resistance
Zum Aufbau der Festinduktivitäten werden Zylinder-, Glocken-,
Pilzkerne und Garnrollen verwendet.
Die nachstehenden Übersichten beinhalten die Standard-
ausführungen unseres Fertigungsprogramms. Weitere
Zwischenwerte sind natürlich auf Anfrage erhältlich.
Within the construction of fixed inductors, rod cores, cup cores,
mushroom cores and drum cores are employed.
In the following overview we present the standard versions of our
manufacturing program. If you require other values, we will always
be prepared to offer you products made to your specification.
Typ DR 270/5
–
Type DR 270/5
Nennin-
duktivität
[mH] ±10%
inductance
0,010
0,012
0,015
0,018
0,022
0,027
0,033
0,039
0,047
0,056
Bestell-
Nr
.
order no.
036.501
036.502
036.503
036.504
036.505
036.506
036.507
036.508
036.509
036.510
*
I max. R max
.
[A] [Ohms]
3,20
3,00
2,70
2,50
2,30
1,95
1,80
1,65
1,55
1,40
0,023
0,026
0,029
0,035
0,039
0,044
0,060
0,065
0,075
0,096
Nennin-
duktivität
[mH] ±10%
inductance
0,068
0,082
0,10
0,12
0,15
0,18
0,22
0,27
0,33
Bestell-
Nr
.
order no.
036.511
036.512
036.513
036.514
036.515
036.516
036.517
036.518
036.519
*
I max. R max
.
[A] [Ohms]
1,20
1,15
1,00
0,920
0,760
0,740
0,700
0,600
0,500
0,11
0,13
0,17
0,19
0,25
0,29
0,33
0,43
0,50
Nennin-
duktivität
[mH] ±10%
inductance
0,39
0,47
0,56
0,68
0,82
1,0
1,2
1,5
1,8
Bestell-
Nr
.
order no.
036.520
036.521
036.522
036.523
036.524
036.525
036.526
036.527
036.528
*
I max. R max
.
[A] [Ohms]
0,500 0,65
0,460 0,74
0,430 0,85
0,390 1,1
0,370 1,3
0,340 1,5
0,280 1,7
0,260 2,5
0,245 2,8
Nennin-
duktivität
[mH] ±10%
inductance
2,2
2,7
3,3
3,9
4,7
5,6
6,8
8,2
10
Bestell-
Nr
.
order no.
036.529
036.530
036.531
036.532
036.533
036.534
036.535
036.536
036.537
*
I max. R max
.
[A] [Ohms]
0,220
0,200
0,170
0,165
0,150
0,130
0,120
0,110
0,105
3,2
4,5
5,2
5,9
7,4
8,5
9,8
13
19
Typ DR 828-GL –
Type DR 828-GL
Nennin-
duktivität
[mH] ±10%
inductance
0,010
0,012
0,015
0,018
0,022
0,027
0,033
0,039
0,047
0,056
0,068
0,082
0,10
Bestell-
Nr
.
order no.
039.501
039.502
039.503
039.504
039.505
039.506
039.507
039.508
039.509
039.510
039.511
039.512
039.513
*
I max. R max
.
[A] [Ohms]
3,2
2,9
2,7
2,4
2,2
1,9
1,7
1,5
1,4
1,3
1,2
1,1
1,0
0,032
0,034
0,040
0,047
0,052
0,058
0,065
0,088
0,095
0,124
0,135
0,158
0,183
Nennin-
duktivität
[mH] ±10%
inductance
0,12
0,15
0,18
0,22
0,27
0,33
0,39
0,47
0,56
0,68
0,82
1,0
Bestell-
Nr
.
order no.
039.514
039.515
039.516
039.517
039.518
039.519
039.520
039.521
039.522
039.523
039.524
039.525
*
I max. R max
.
[A] [Ohms]
0,97 0,202
0,88 0,27
0,78 0,30
0,70 0,42
0,64 0,56
0,62 0,63
0,56 0,72
0,48 0,95
0,42 1,08
0,39 1,40
0,36 1,63
0,29 1,82
Nennin-
duktivität
[mH] ±10%
inductance
1,2
1,5
1,8
2,2
2,7
3,3
3,9
4,7
5,6
6,8
8,2
10
Bestell-
Nr
.
order no.
039.526
039.527
039.528
039.529
039.530
039.531
039.532
039.533
039.534
039.535
039.536
039.537
*
I max. R max
.
[A] [Ohms]
0,28
0,26
0,24
0,22
0,20
0,18
0,17
0,15
0,14
0,13
0,12
0,10
2,80
3,30
3,75
4,25
5,50
6,25
7,0
7,9
10,6
11,7
15,8
18,6
Nennin-
duktivität
[mH] ±10%
inductance
12
15
18
22
27
33
39
47
56
68
82
100
Bestell-
Nr
.
order no.
039.538
039.539
039.540
039.541
039.542
039.543
039.544
039.545
039.546
039.547
039.548
039.549
*
I max. R max
.
[A] [Ohms]
0,094
0,085
0,078
0,068
0,062
0,056
0,050
0,045
0,043
0,039
0,036
0,031
21
28
32
40
45
61
68
94
105
150
167
230
Typ DR 1214-GL –
Type DR 1214-GL
Nennin-
duktivität
[mH] ±10%
inductance
0,10
0,12
0,15
0,18
0,22
0,27
0,33
0,39
0,47
0,56
Bestell-
Nr
.
order no.
160.501
160.502
160.503
160.504
160.505
160.506
160.507
160.508
160.509
160.510
***
I max. R max
.
[A] [Ohms]
1,60
1,50
1,40
1,20
1,15
1,00
0,95
0,90
0,84
0,80
0,27
0,29
0,33
0,44
0,49
0,61
0,75
0,82
0,92
1,00
Nennin-
duktivität
[mH] ±10%
inductance
0,68
0,82
1,0
1,2
1,5
1,8
2,2
2,7
3,3
Bestell-
Nr
.
order no.
160.511
160.512
160.513
160.514
160.515
160.516
160.517
160.518
160.519
***
I max. R max
.
[A] [Ohms]
0,66
0,64
0,60
0,53
0,50
0,40
0,38
0,36
0,35
1,40
1,54
1,72
2,33
2,6
4,1
4,8
5,4
6,0
Nennin-
duktivität
[mH] ±10%
inductance
3,9
4,7
5,6
6,8
8,2
10
12
15
18
Bestell-
Nr
.
order no.
160.520
160.521
160.522
160.523
160.524
160.525
160.526
160.527
160.528
***
I max. R max
.
[A] [Ohms]
0,30
0,29
0,25
0,23
0,22
0,19
0,18
0,17
0,14
8,3
9,2
10,4
13,9
15,5
21
24
34
39
Nennin-
duktivität
[mH] ±10%
inductance
22
27
33
39
47
56
68
82
100
Bestell-
Nr
.
order no.
160.529
160.530
160.531
160.532
160.533
160.534
160.535
160.536
160.537
***
I max. R max
.
[A] [Ohms]
0,13
0,11
0,10
0,090
0,085
0,080
0,065
0,055
0,052
48
54
60
79
90
100
135
190
220
Typ DR 798 –
Type DR 798
Nennin-
duktivität
[mH] ±10%
inductance
0,010
0,012
0,015
0,018
0,022
0,027
0,033
0,039
0,047
0,056
Bestell-
Nr
.
order no.
045.501
045.502
045.503
045.504
045.505
045.506
045.507
045.508
045.509
045.510
***
I max. R max
.
[A] [Ohms]
5,5
5,0
4,8
4,6
4,4
4,2
4,0
3,9
3,7
3,5
0,027
0,030
0,034
0,040
0,042
0,047
0,053
0,058
0,066
0,073
Nennin-
duktivität
[mH] ±10%
inductance
0,068
0,082
0,10
0,12
0,15
0,18
0,22
0,27
0,33
Bestell-
Nr
.
order no.
045.511
045.512
045.513
045.514
045.515
045.516
045.517
045.518
045.519
***
I max. R max
.
[A] [Ohms]
3,3
2,9
2,8
2,6
2,2
2,1
1,9
1,7
1,5
0,088
0,118
0,133
0,147
0,20
0,22
0,25
0,34
0,38
Nennin-
duktivität
[mH] ±10%
inductance
0,39
0,47
0,56
0,68
0,82
1,0
1,2
1,5
1,8
Bestell-
Nr
.
order no.
045.520
045.521
045.522
045.523
045.524
045.525
045.526
045.527
045.528
***
I max. R max
.
[A] [Ohms]
1,3
1,15
1,10
1,00
0,96
0,80
0,75
0,65
0,62
0,53
0,65
0,75
0,84
0,93
1,36
1,50
1,95
2,18
Nennin-
duktivität
[mH] ±10%
inductance
2,2
2,7
3,3
3,9
4,7
5,6
6,8
8,2
10
Bestell-
Nr
.
order no.
045.529
045.530
045.531
045.532
045.533
045.534
045.535
045.536
045.537
***
I max. R max
.
[A] [Ohms]
0,53
0,50
0,47
0,40
0,38
0,37
0,32
0,30
0,24
2,90
3,30
3,78
5,20
5,40
5,80
8,50
10,00
15,25
Typ DR 280/7,5 –
Type DR 280/7,5
Nennin-
duktivität
[mH] ±10%
inductance
0,010
0,012
0,015
0,018
0,022
0,027
0,033
0,039
0,047
0,056
0,068
0,082
0,10
Bestell-
Nr
.
order no.
045.601
045.602
045.603
045.604
045.605
045.606
045.607
045.608
045.609
045.610
045.611
045.612
045.613
*
I max. R max
.
[A] [Ohms]
7
6,8
6,6
6,2
6
5,7
5,3
5,2
4,7
4,5
4,1
3,85
3,5
0,0155
0,0170
0,0195
0,0220
0,0235
0,0260
0,0305
0,0333
0,0380
0,0446
0,0460
0,0535
0,0600
Nennin-
duktivität
[mH] ±10%
inductance
0,12
0,15
0,18
0,22
0,27
0,33
0,39
0,47
0,56
0,68
0,82
1,0
Bestell-
Nr
.
order no.
045.614
045.615
045.616
045.617
045.618
045.619
045.620
045.621
045.622
045.623
045.624
045.625
*
I max. R max
.
[A] [Ohms]
3,1 0,0675
2,9 0,0960
2,65 0,105
2,35 0,145
2,15 0,165
1,95 0,187
1,80 0,24
1,65 0,27
1,50 0,30
1,40 0,34
1,25 0,46
1,15 0,51
Nennin-
duktivität
[mH] ±10%
inductance
1,2
1,5
1,8
2,2
2,7
3,3
3,9
4,7
5,6
6,8
8,2
10
Bestell-
Nr
.
order no.
045.626
045.627
045.628
045.629
045.630
004.531
045.632
045.633
045.634
045.635
045.636
045.637
*
I max. R max
.
[A] [Ohms]
1,10
0,92
0,84
0,76
0,68
0,60
0,56
0,52
0,46
0,41
0,38
0,35
0,70
0,79
0,92
1,15
1,35
1,80
2,00
2,8
3,2
3,6
4,4
5,0
Nennin-
duktivität
[mH] ±10%
inductance
12
15
18
22
27
33
39
47
56
68
82
100
Bestell-
Nr
.
order no.
045.638
045.639
045.640
045.641
045.642
045.643
045.644
045.645
045.646
045.647
045.648
045.649
*
I max. R max
.
[A] [Ohms]
0,32
0,29
0,25
0,22
0,20
0,18
0,17
0,15
0,14
0,13
0,12
0,11
6,8
7,9
8,9
13,8
15,9
18,0
20,3
27,2
31,5
36,4
46,3
53,5
Typ DR-GR 26 –
Type DR-GR 26
Nennin-
duktivität
[mH] ±10%
inductance
0,10
0,12
0,15
0,18
Bestell-
Nr
.
order no.
143.501
143.502
143.503
143.504
***
I max. R max
.
[A] [Ohms]
9,0
8,5
7,8
6,7
0,034
0,038
0,044
0,057
Nennin-
duktivität
[mH] ±10%
inductance
0,22
0,27
0,33
Bestell-
Nr
.
order no.
143.505
143.506
143.507
***
I max. R max
.
[A] [Ohms]
6,3
5,9
5,2
0,065
0,076
0,100
Nennin-
duktivität
[mH] ±10%
inductance
0,39
0,47
0,56
Bestell-
Nr
.
order no.
143.508
143.509
143.510
***
I max. R max
.
[A] [Ohms]
5,0
4,5
4,3
0,130
0,145
0,165
Nennin-
duktivität
[mH] ±10%
inductance
0,68
0,82
1,0
Bestell-
Nr
.
order no.
143.511
143.512
143.513
***
I max. R max
.
[A] [Ohms]
4,0
3,2
3,0
0,190
0,250
0,285
* The rated d.c. load corresponds to a reduction of the inductance by 10%
** The rated d.c. load corresponds to a maximum excess temperature of 40°C
*** The rated d.c. load corresponds to a maximum excess temperature of 60°C
All information given without liability. If you require further information about our products,
do not hesitate to contact our representatives, or visit our homepage,
www.kaschke.de.
Kaschke Components GmbH
Rudolf-Winkel-Straße 6 · 37079 Göttingen · Germany
Fon +49 (0) 5 51-50 58-6 · Fax +49 (0) 5 51-65 75 6
kaschke.de
02/2008
京公网安备 11010802033920号
EEWORLD
