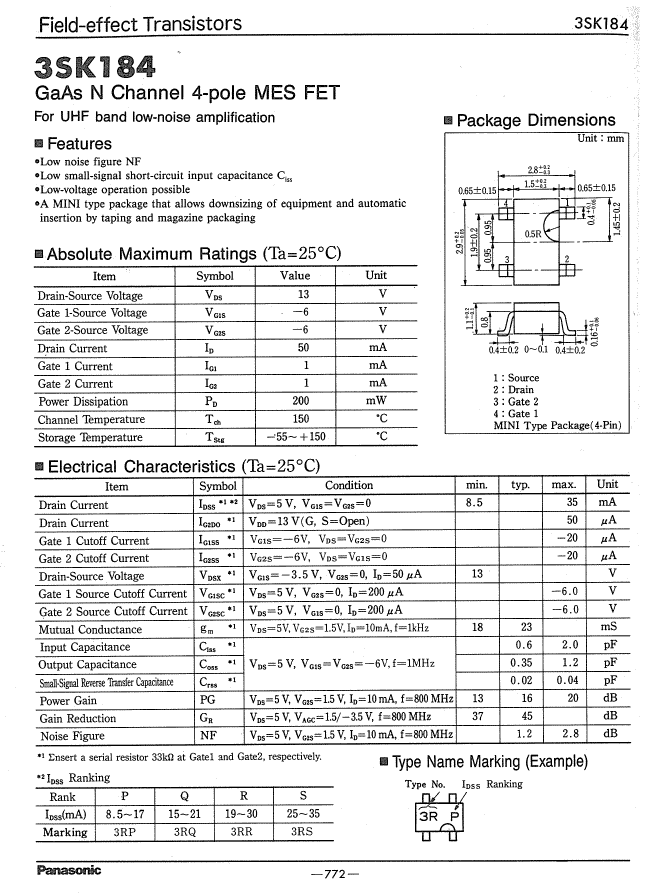

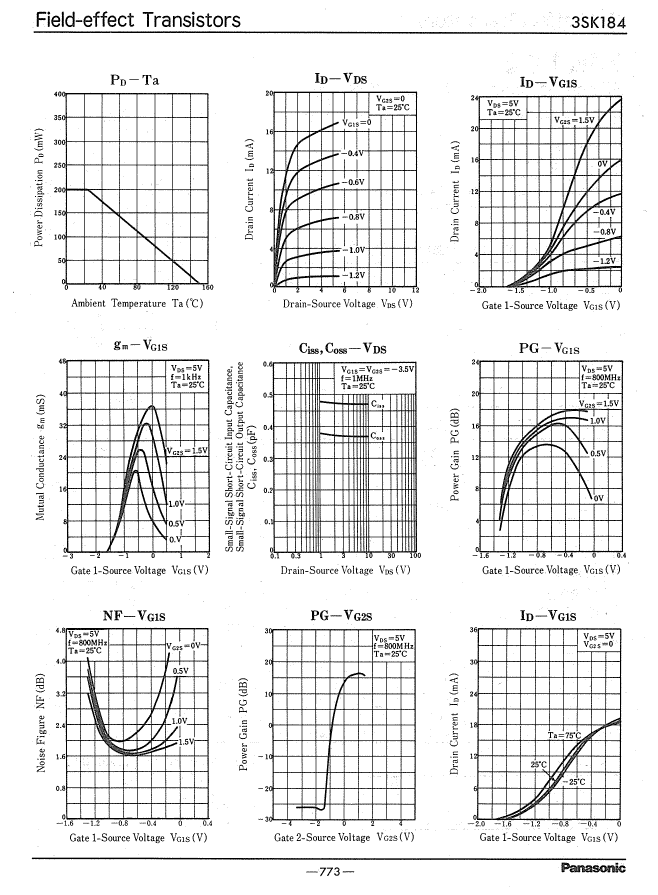

3SK184R

Description
RF Small Signal Field-Effect Transistor, 1-Element, Ultra High Frequency Band, Gallium Arsenide, N-Channel, Metal Semiconductor FET, MINI PACK-4
CategoryDiscrete semiconductor    The transistor
File Size315KB,3 Pages
ManufacturerPanasonic
Websitehttp://www.panasonic.co.jp/semicon/e-index.html
Download Datasheet Parametric Compare View All

3SK184R Overview

RF Small Signal Field-Effect Transistor, 1-Element, Ultra High Frequency Band, Gallium Arsenide, N-Channel, Metal Semiconductor FET, MINI PACK-4

3SK184R Parametric

Parameter NameAttribute value
Is it Rohs certified?incompatible
package instructionSMALL OUTLINE, R-PDSO-G4
Contacts4
Reach Compliance Codeunknown
ECCN codeEAR99
Other featuresLOW NOISE
ConfigurationSINGLE
Minimum drain-source breakdown voltage13 V
Maximum drain current (Abs) (ID)0.05 A
Maximum drain current (ID)0.05 A
FET technologyMETAL SEMICONDUCTOR
Maximum feedback capacitance (Crss)0.04 pF
highest frequency bandULTRA HIGH FREQUENCY BAND
JESD-30 codeR-PDSO-G4
JESD-609 codee0
Number of components1
Number of terminals4
Operating modeDUAL GATE, ENHANCEMENT MODE
Maximum operating temperature150 °C
Package body materialPLASTIC/EPOXY
Package shapeRECTANGULAR
Package formSMALL OUTLINE
Polarity/channel typeN-CHANNEL
Maximum power consumption environment0.2 W
Minimum power gain (Gp)13 dB
Certification statusNot Qualified
surface mountYES
Terminal surfaceTin/Lead (Sn/Pb)
Terminal formGULL WING
Terminal locationDUAL
transistor applicationsAMPLIFIER
Transistor component materialsGALLIUM ARSENIDE
Base Number Matches1
