Micro SIDELED
®
0.8mm long life
Enhanced optical Power LED
Lead (Pb) Free Product - RoHS Compliant
LW Y1SG
Besondere Merkmale
•
Gehäusetyp:
weißes SMT Gehäuse, farbiger
diffuser Silikon Verguss
•
Besonderheit des Bauteils:
kleine Bauform
mit Abstrahlung parallel zur Platine, deshalb
ideal zur Einkopplung in Lichtleiter
•
Farbort:
x = 0,30, y = 0,28 nach
CIE 1931 (weiß)
•
typische Farbtemperatur:
8200 K
•
Farbwiedergabeindex:
80
•
Abstrahlwinkel:
Lambertscher Strahler (120°)
•
optischer Wirkungsgrad:
45 lm/W
•
Gruppierungsparameter:
Lichtstärke,
Farbort, Durchlassspannung
•
Verarbeitungsmethode:
für alle
SMT-Bestücktechniken geeignet
•
Lötmethode:
IR Reflow Löten
•
Vorbehandlung:
nach JEDEC Level 4
•
Gurtung:
8-mm Gurt mit 2000/Rolle, ø180 mm
•
ESD-Festigkeit:
ESD-sicher bis 2 kV nach
JESD22-A114-D
Anwendungen
• Hinterleuchtung (LCD, Mobiltelefone, Schalter,
Tasten, Displays, Werbebeleuchtung)
• optimierte Einkopplung in Lichtleiter
• Signal- und Symbolleuchten
• Effektbeleuchtung (Telefon, PC, Organizer)
• Taschenlampen
Features
•
package:
white SMT package, colored diffused
silicone resin
•
feature of the device:
small package with
radiation direction parallel to PCB, so an ideal
LED for coupling in light guides
•
color coordinates:
x = 0.30, y = 0.28 acc. to
CIE 1931 (white)
•
typ. color temperature:
8200 K
•
color reproduction index:
80
•
viewing angle:
Lambertian Emitter (120°)
•
optical efficiency:
45 lm/W
•
grouping parameter:
luminous intensity, color
coordinates, forward voltage
•
assembly methods:
suitable for all
SMT assembly methods
•
soldering methods:
IR reflow soldering
•
preconditioning:
acc. to JEDEC Level 4
•
taping:
8 mm tape with 2000/reel, ø180 mm
•
ESD-withstand voltage:
up to 2 kV acc. to
JESD22-A114-D
Applications
• backlighting (LCD, mobile phones, switches,
keys, displays, illuminated advertising)
• optimized coupling into light guides
• signal and symbol luminaire
• special illumination (phones, personal
computers, handhelds)
• flashlights
2007-10-19
1
LW Y1SG
Bestell Information
Ordering Information
Typ
Emissions-
farbe
Color of
Emission
Lichtstärke
1)
Seite 17
Lichtstrom
2)
Seite 17
Bestellnummer
Type
Luminous
Intensity
1)
page 17
Luminous
Flux
2)
page 17
Ordering Code
I
F
= 20 mA
I
V
(mcd)
LW Y1SG-VHAF-EKJM-1 white
800 ...1400
I
F
= 20 mA
Φ
V
(mlm)
3000 (typ.)
Q65110A4283
Anm.: Die oben genannten Typbezeichnungen umfassen die bestellbaren Selektionen. Diese bestehen aus wenigen
Helligkeitsgruppen (siehe
Seite 7
für nähere Informationen). Es wird nur eine einzige Helligkeitsgruppe pro
Gurt geliefert. Z.B.: LW Y1SG-
VHAF-EKJM-1
bedeutet, dass auf dem Gurt nur eine der Helligkeitsgruppen
VH, VF, AE oder AF enthalten ist.
Um die Liefersicherheit zu gewährleisten, können einzelne Helligkeitsgruppen nicht bestellt werden.
Gleiches gilt für die Farben, bei denen Farbortgruppen gemessen und gruppiert werden. Pro Gurt wird nur eine
Farbortgruppe geliefert. Z.B.: LW Y1SG-
VHAF-EKJM-1
bedeutet, dass auf dem Gurt nur eine der
Farbortgruppen -EK bis -JM enthalten ist (siehe
Seite 5
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Farbortgruppen nicht bestellt werden.
Gleiches gilt für die LEDs, bei denen die Durchlassspannungsgruppen gemessen und gruppiert werden. Pro
Gurt wird nur eine Durchlassspannungsgruppe geliefert. Z.B.: LW Y1SG-
VHAF-EKJM-1
bedeutet, dass nach
Durchlassspannung gruppiert wird. Auf einem Gurt ist nur eine der Durchlasspannungsgruppen -4 oder -5
enthalten (siehe
Seite 7
für nähere Information).
Um die Liefersicherheit zu gewährleisten, können einzelne Durchlassspannungsgruppen nicht direkt bestellt
werden.
Note:
The above Type Numbers represent the order groups which include only a few brightness groups (see
page 7
for explanation). Only one group will be shipped on each reel (there will be no mixing of two groups on each
reel). E.g. LW Y1SG-
VHAF-EKJM-1
means that only one group VH, VF, AE or AF will be shippable for any
one reel.
In order to ensure availability, single brightness groups will not be orderable.
In a similar manner for colors where chromaticity coordinate groups are measured and binned, single
chromaticity coordinate groups will be shipped on any one reel. E.g. LW Y1SG-
VHAF-EKJM-1
means that
only 1 chromaticity coordinate group -EK to -JM will be shippable (see
page 5
for explanation).
In order to ensure availability, single chromaticity coordinate groups will not be orderable.
In a similar manner for LED, where forward voltage groups are measured and binned, single forward voltage
groups will be shipped on any one reel. E.g. LW Y1SG-
VHAF-EKJM-1
means that only 1 forward voltage
group -4 or -5 will be shippable. In order to ensure availability, single forward voltage groups will not be
orderable(see
page 7
for explanation).
2007-10-19
2
LW Y1SG
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Maximaler Durchlassstrom
Maximal Forward current
(
T
A
=25°C)
Stoßstrom
Surge current
t
≤
10
μ
s,
D
= 0.005,
T
A
=25°C
Sperrspannung
3)
Seite 17
Reverse voltage
3)
page 17
(
T
A
=25°C)
Leistungsaufnahme
Power consumption
(
T
A
=25°C)
Wärmewiderstand
Thermal resistance
Sperrschicht/Umgebung
4)
Seite 17
Junction/ambient
4)
page 17
Sperrschicht/Lötpad
Junction/solder point
Symbol
Symbol
Wert
Value
– 30 … + 85
– 40 … + 100
+ 95
30
Einheit
Unit
°C
°C
°C
mA
T
op
T
stg
T
j
I
F
I
FM
300
mA
V
R
not designed for V
reverse operation
120
mW
P
tot
R
th JA
R
th JS
460
240
K/W
K/W
2007-10-19
3
LW Y1SG
Kennwerte
Characteristics
(
T
A
= 25 °C)
Bezeichnung
Parameter
Farbkoordinate x nach CIE 1931
5)
Seite 17
(typ.)
5)
page 17
Chromaticity coordinate x acc. to CIE 1931
I
F
= 20 mA
Farbkoordinate y nach CIE 1931
5)
Seite 17
(typ.)
5)
page 17
Chromaticity coordinate y acc. to CIE 1931
I
F
= 20 mA
Abstrahlwinkel bei 50 %
I
V
(Vollwinkel)
Viewing angle at 50 %
I
V
Durchlassspannung
6)
Seite 17
Forward voltage
6)
page 17
I
F
= 20 mA
Sperrstrom
Reverse current
Temperaturkoeffizient von x
Temperature coefficient of x
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von y
Temperature coefficient of y
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Temperaturkoeffizient von
V
F
Temperature coefficient of
V
F
I
F
= 20 mA; –10°C
≤
T
≤
100°C
Optischer Wirkungsgrad
Optical efficiency
I
F
= 20 mA
* Einzelgruppen siehe Seite 5
Individual groups on page 5
Symbol
Symbol
x
Wert
Value
0.30*
Einheit
Unit
–
y
0.28*
–
(typ.)
(min.)
(typ.)
(max.)
(typ.)
(max.)
(typ.)
2
ϕ
120
2.90
3.3
3.60
Grad
deg.
V
V
V
V
F
V
F
V
F
I
R
I
R
TC
x
not designed for
μ
A
reverse operation
μ
A
– 0.2
10
-3
/K
(typ.)
TC
y
– 0.2
10
-3
/K
(typ.)
TC
V
η
opt
– 4.0
mV/K
(typ.)
45
lm/W
2007-10-19
4
LW Y1SG

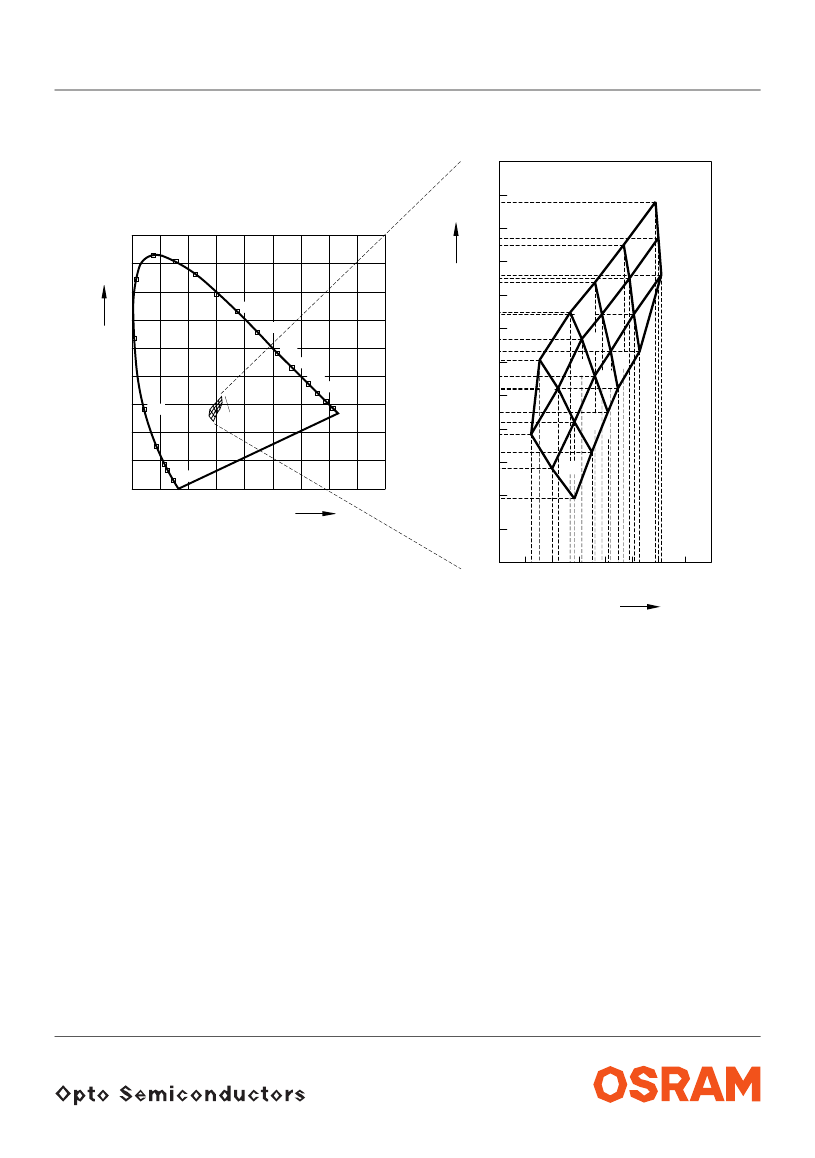

Farbortgruppen
5)
Seite 17
5)
page 17
Chromaticity Coordinate Groups
0.34
0.33
Cy
0.9
520
0.8
Cy
0.7
0.6
500
0.5
0.4
0.3
0.2
0.1
0
0
580
590
600
610
620
630
510
530
540
550
560
570
+
JM
0.32
0.31
0.30
GM
HM
JL
JK
0.29
GL
HL
HK
GK
0.28
0.27
0.26
0.25
FM FL
EM
FK
EL
EK
+
490
480
470
460
450
0.1
0.2
0.3
0.4
0.5
E
0.6
0.7
Cx
0.8
0.9
0.24
0.23
0.31
0.26
0.28
0.29
0.27
0.30
0.32
0.33
0.34
0.22
Cx
OHA02648
2007-10-19
5
