TAI-SAW TECHNOLOGY CO., LTD.
No. 3, Industrial 2nd Rd., Ping-Chen Industrial District,
Taoyuan, 324, Taiwan, R.O.C.
TEL: 886-3-4690038
FAX: 886-3-4697532
E-mail:
tstsales@mail.taisaw.com
Web:
www.taisaw.com
SAW Filter 446 MHz
MODEL NO.:TA1120A
A. MAXIMUM RATING:
1. Input Power Level: 10 dBm
2. DC Voltage : 5 V
3. Operating Temperature: -30°C to +60°C
4. Storage Temperature: -40°C to +85°C
B. ELECTRICAL CHARACTERISTICS:
Item
Center frequency
Insertion loss
(436~456 MHz)
Amplitude Ripple
(436~456 MHz)
Return loss
(436~456 MHz)
Attenuation
(Reference level from 0 dB)
0.3 ~ 300
300 ~ 380
380 ~ 416
490.825 ~ 524.825
559.65 ~ 579.65
669.3 ~ 689.3
689.3 ~ 1000
MHz
MHz
MHz
MHz
MHz
MHz
MHz
dB
dB
dB
dB
dB
dB
dB
ppm/℃
30
24
15
12
28
24
26
-
51
51
45
27
51
49
45
-36
-
-
-
-
-
-
-
-
Fc
IL
REV. NO.:2
RoHS Compliant
Lead free
Lead-free soldering
Unit
MHz
dB
dB
dB
Min.
-
-
-
7
Type.
446
3.2
1.1
11
Max.
-
4.2
2.4
-
Temperature Coefficient of Frequency
C. MEASUREMENT CIRCUIT:
HP Network analyzer
50Ω
2
SAW Filter
6
50Ω
1,3,4,5,7,8
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
2

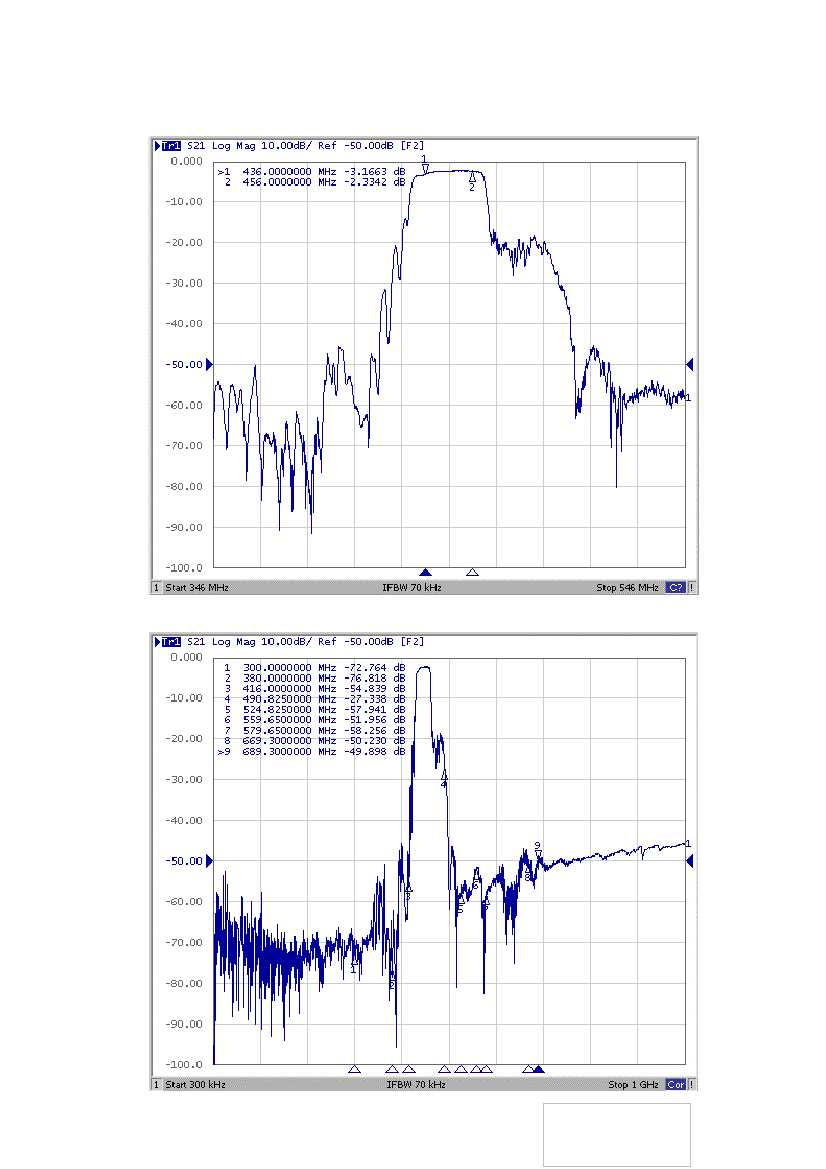

F. Frequency Characteristics :
TAI-SAW TECHNOLOGY CO., LTD.
TST DCC
Release document
4
