Plane MULTILED
®
3 mm (T1) LED, Non Diffused
LSP P370, LOP P370
Besondere Merkmale
farbloses, klares Gehäuse
zur Einkopplung in Lichtleiter
als optischer Indikator einsetzbar
antiparallel geschaltete Leuchtdiodenchips
hohe Signalwirkung durch Farbwechsel der LED möglich
bei geeigneter Ansteuerung mit IC (z.B. SDA 2231),
Farbwechsel von grün über gelb bis orange (bzw. bis
super-rot) möglich
q
Lötspieße mit Aufsetzebene
q
gegurtet lieferbar
q
Störimpulsfest nach DIN 40839
q
q
q
q
q
q
Features
colorless, clear package
for optical coupling into light pipes
for use as optical indicator
antiparallel chips
high signal efficiency possible by color change of the LED
with appropriate controlling by IC (e.g. SDA 2231) it is possible to change color from green to
yellow and orange (resp. to super-red)
q
solder leads with stand-off
q
available taped on reel
q
load dump resistant acc. to DIN 40839
q
q
q
q
q
q
Semiconductor Group
0
11.96
VEX06712
LSP P370, LOP P370
Typ
Type
Emissionsfarbe
Color of
Emission
super-red /
pure green
Gehäusefarbe
Color of
Package
colorless clear
Lichtstrom
Luminous Flux
I
F
= 15 mA
Φ
V
(mlm)
6.3
16.0
25.0
40.0
16.0
6.3
16.0
25.0
16.0
… 50
… 32
… 50
… 80
… 125
… 50
… 32
… 50
… 125
Bestellnummer
Ordering Code
LSP P370-KN
LSP P370-M
LSP P370-N
LSP P370-P
LSP P370-MQ
LOP P370-KN
LOP P370-M
LOP P370-N
LOP P370-MQ
Q62703-Q2439
Q62703-Q2671
Q62703-Q2672
Q62703-Q3232
Q62703-Q2673
Q62703-Q2530
Q62703-Q2674
Q62703-Q2675
Q62703-Q2676
orange /
pure green
colorless clear
Streuung des Lichtstromes in einer Verpackungseinheit
Φ
V max
/
Φ
V min
≤
2.0.
1)
Streuung des Lichtstromes in einer LED
Φ
V max
/
Φ
V min
≤
4.0.
1)
Bei MULTILED
®
bestimmt die Helligkeit des jeweils dunkleren Chips in einem Gehäuse die Helligkeitsgruppe
der LED.
Luminous flux ratio in one packaging unit
Φ
V max
/
Φ
V min
≤
2.0.
1)
Luminous flux ratio in one LED
Φ
V max
/
Φ
V min
≤
4.0.
1)
In case of MULTILED
®
, the brightness of the darker chip in one packaging unit determines the brightness
group of the LED.
Semiconductor Group
1
LSP P370, LOP P370
Grenzwerte
Maximum Ratings
Bezeichnung
Parameter
Betriebstemperatur
Operating temperature range
Lagertemperatur
Storage temperature range
Sperrschichttemperatur
Junction temperature
Durchlaßstrom
Forward current
Stoßstrom
Surge current
t
≤
10
µs,
D = 0.005
Verlustleistung
Power dissipation
T
A
≤
25
°C
Wärmewiderstand
Thermal resistance
Sperrschicht / Luft
Junction / air
1)
1)
Symbol
Symbol
LS, LO
Werte
Values
LP
– 55 ... + 100
– 55 ... + 100
+ 100
30
1)
0.5
– 55 ... + 100
– 55 ... + 100
+ 100
40
1)
0.5
Einheit
Unit
˚C
˚C
˚C
mA
A
T
op
T
stg
T
j
I
F
I
FM
P
tot
140
100
mW
R
th JA
400
400
K/W
Die angegebenen Grenzdaten gelten für den Chip, für den sie angegeben sind, unabhängig vom
Betriebszustand des anderen.
The stated maximum ratings refer to the specified chip, regardless of the other one’s operating status.
Semiconductor Group
2
LSP P370, LOP P370
Kennwerte
(
T
A
= 25 ˚C)
Characteristics
Bezeichnung
Parameter
Wellenlänge des emittierten Lichtes
Wavelength at peak emission
I
F
= 20 mA
Dominantwellenlänge
Dominant wavelength
I
F
= 20 mA
Symbol
Symbol
LS
(typ.)
λ
peak
(typ.)
(typ.)
λ
dom
(typ.)
635
Werte
Values
LO
610
LP
557
nm
Einheit
Unit
628
605
560
nm
Spektrale Bandbreite bei 50 %
Φ
rel max
(typ.)
∆λ
Spectral bandwidth at 50 %
Φ
rel max
(typ.)
I
F
= 20 mA
Durchlaßspannung
Forward voltage
I
F
= 15 mA
Kapazität
1)
Capacitance
1)
V
R
= 0 V,
f
= 1 MHz
Schaltzeiten:
Switching times:
I
V
from 10 % to 90 %
I
V
from 90 % to 10 %
I
F
= 100 mA,
t
p
= 10
µs,
R
L
= 50
Ω
1)
1)
45
40
22
nm
(typ.)
V
F
(max.)
V
F
(typ.)
C
0
2.1
2.6
12
2.1
2.6
8
2.1
2.6
15
V
V
pF
(typ.)
t
r
(typ.)
t
f
300
150
300
150
450
200
ns
ns
Die Gesamtkapazität ergibt sich aus der Summe der Einzelkapazitäten.
The total capacitance results from the sum of the single capacitances.
Semiconductor Group
3
LSP P370, LOP P370

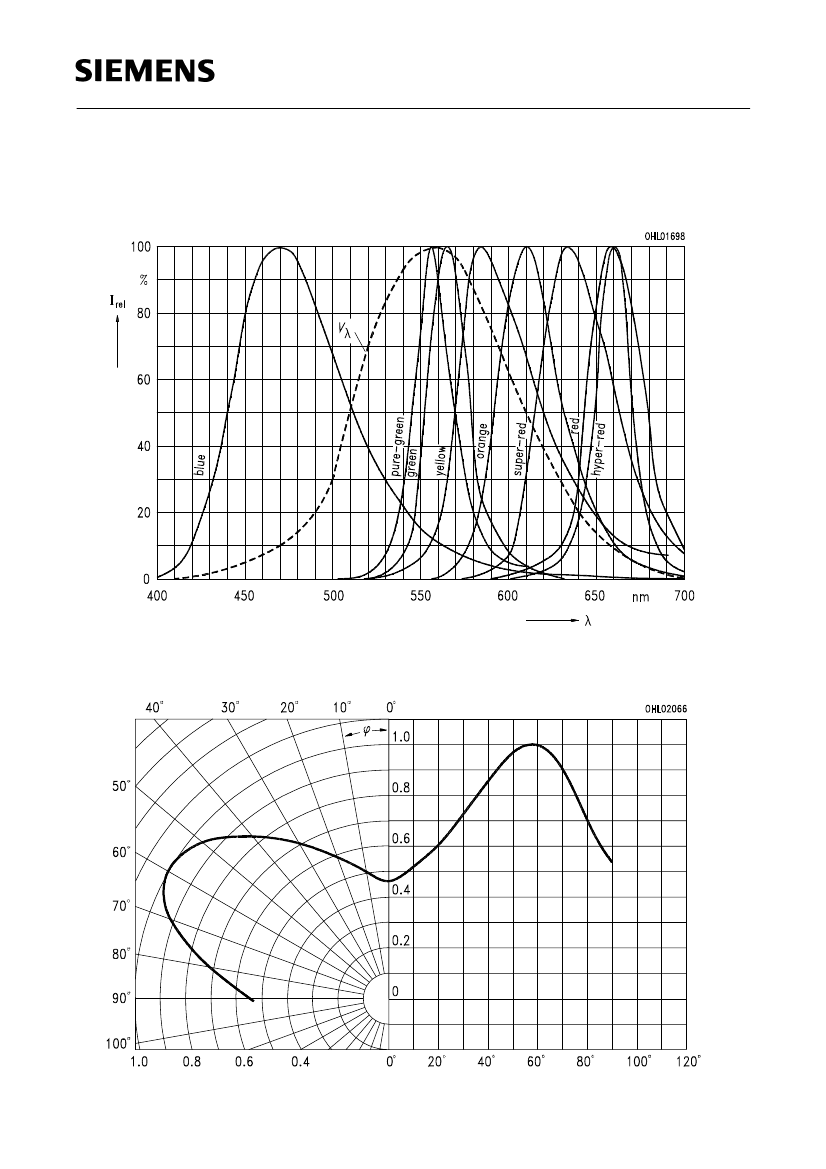

Relative spektrale Emission
Φ
rel
=
f
(λ),
T
A
= 25 ˚C,
I
F
= 20 mA
Relative spectral emission
V (λ) = spektrale Augenempfindlichkeit
Standard eye response curve
Abstrahlcharakteristik
Φ
rel
=
f
(ϕ)
Radiation characteristic
Semiconductor Group
4
